TANDEM REAR AXLE 1355 T

General

1-6

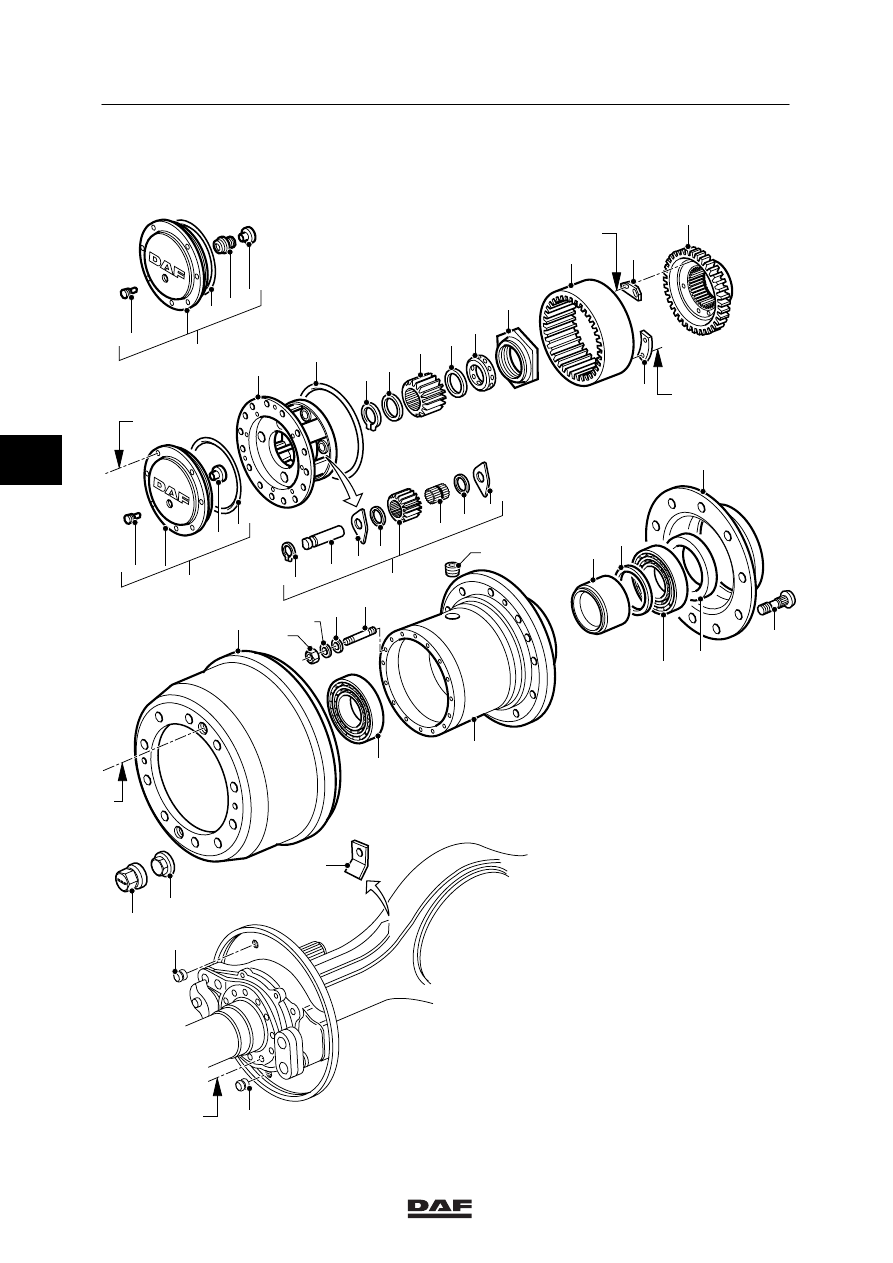

1.4 OVERVIEW DRAWING, WHEEL HUB

21

21

22

26

50

26

48

20

27

34

23

24

25

15

14

12

5

39

8

37

13

36

35

38

32

28

29

33

31

33

29

1

9

46

4

43

44

45

11

10

7

3

A800036

6

49

47

30

19

17

18

16

2

40

41-42

4

ǹ 0001

8

General

TANDEM REAR AXLE 1355 T

1-7

1.

Hub

2.

Brake drum

3.

Wheel stud

4.

Nut

5.

Grease retainer

6.

Sealing ring

7.

Taper roller bearing

8.

Bush

9.

Taper roller bearing

10. Flange bolt
11. Fixing plate
12. Nut
13. Gearwheel
14. Thrust washer
15. Ring
16. Stud bolt
17. Spring washer
18. Lock washer
19. Nut
20. Tap bolt
21. Magnet plug
22. Heads
23. Circlip
24. Ring
25. Gearwheel
26. O ring
27. Support
28. Axle
29. Spacer
30. Hub
31. Needle bearing
32. Circlip
33. Shim
34. O ring
35. Flange bolt
36. Locking plate
37. Plug
38. Holder
39. Shim
40. Tap bolt
41. Flange bolt
42. Flange nut
43. Socket
44. Socket
45. Bracket
46. Cap
47. Hub cover
48. Cover
49. Pin

4

ǹ 0001

8

TANDEM REAR AXLE 1355 T

General

1-8

4

ǹ 0001

8

Inspection and adjustment

TANDEM REAR AXLE 1355 T

2-1

2. INSPECTION AND ADJUSTMENT

2.1 INSPECTION AND ADJUSTMENT, WHEEL BEARING PLAY

1.

Remove the wheel hub, see chapter
“Removal and installation”.

2.

Remove the wheel hub oil seal, see chapter
“Removal and installation”.

3.

Fit the wheel hub without the hub oil seal,
see chapter “Removal and installation”.

4.

Turn a rope several times around the hub
and attach it to a wheel stud.
Pull the rope using a tensioner gauge and
read off the force required to turn the axle at
a constant speed.
Compare the pressure reading with the
technical data, see main group “Technical
data”.

5.

The pre-load of the wheel bearings can be
changed by removing or fitting spacers
between the spacer sleeve and the inner
wheel bearing, see chapter “Removal and
installation”.

A800039

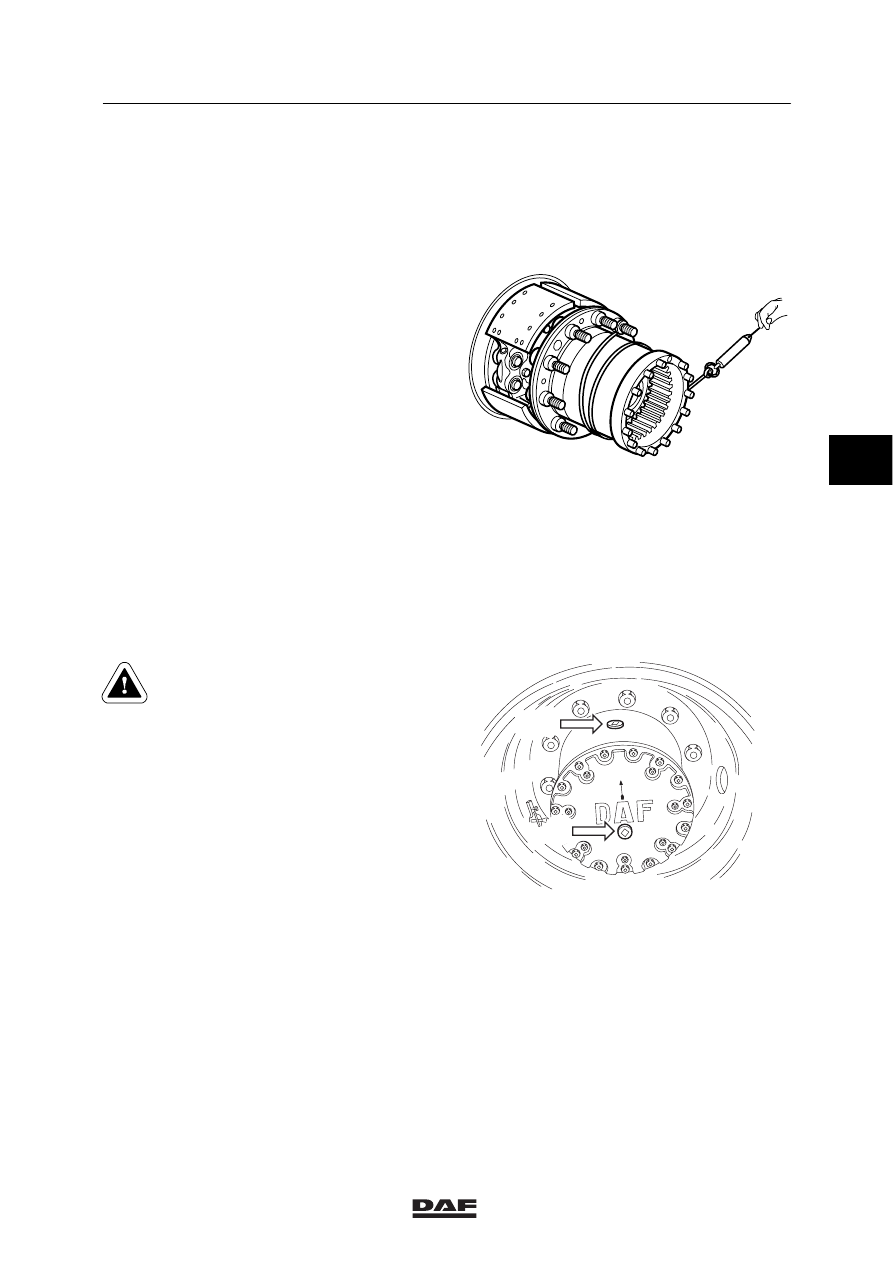

2.2 INSPECTION, HUB OIL LEVELS

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1.

Position the vehicle on a level surface.

2.

Position the wheels so that the arrow on the
hub is pointing facing upwards.

3.

Remove the oil-level plug/filler plug B. The
oil level should reach the oil-level
opening/filler opening.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

M8036

AFTAPPEN

VULLEN

A

B
