DAF 95XF. Manual - part 577

8

SINGLE REAR AXLE 1347

Removal and installation

3-12

S7 00 181

A

B C

D

E

1

2

3

F

H

G

5

4

I

K L

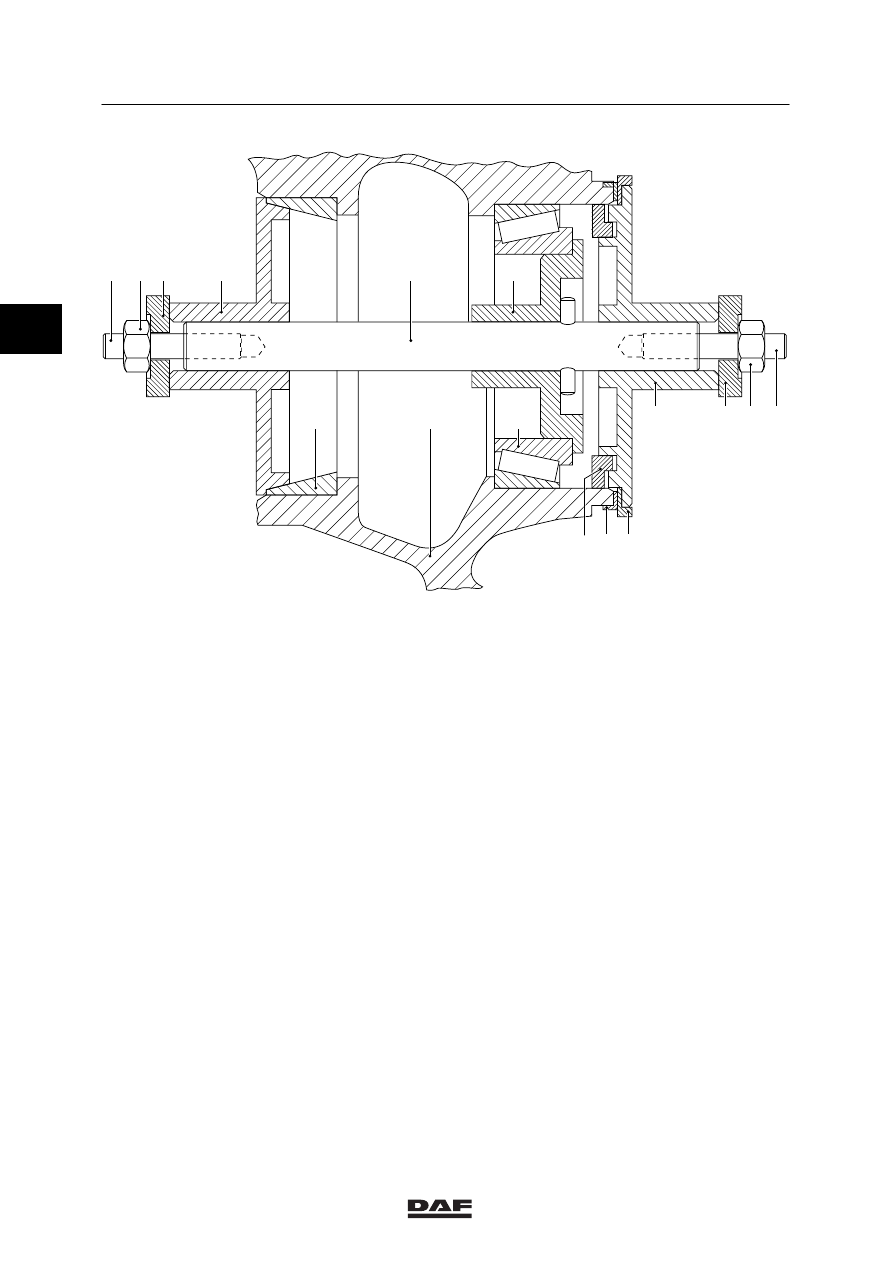

Installing the ABS sensor ring
1.

Check the clamping surface of the sensor
ring on the hub for damage.

2.

Check the new sensor ring carefully for
possible transport damage.

3.

Clean and degrease the contact surfaces of
the hub (2) and the sensor ring (5).

4.

The special tool is assembled as follows:
screw the threaded ends (A and L) into the
centring spindle (E).
The shorter threaded end (L) is fitted on the
side where the pin is inserted into the
centring spindle (E).

5.

Slide the appropriate centring flange (F)
over the centring spindle (E).

6.

Install the inner wheel bearing (3).
Slide the centring axle (E) with the centring
flange (F) into the hub (2).

ǹ 0001

2

8

Removal and installation

SINGLE REAR AXLE 1347

3-13

7.

Press the centring flange (F) into the inner
wheel bearing (3).

8.

Slide the appropriate centring flange (D)
over the centring spindle (E).

9.

Fit the lock plate (C) and the nut (B) onto
the centring spindle (E).

10. Align the centring flange (D) on the outer

race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

11. Install the dummy sensor ring (G) on the

draw-in flange (H).

12. Position the sensor ring (5) before the hub.

Slide the draw-in flange (H) with the dummy
sensor ring (G) over the centring spindle (E)
until it abuts the sensor ring (5).

13. Fit the lock plate (I) and the nut (K).

14. Press the sensor ring (5) evenly onto the

hub (2) using the nut (K) until the sensor
ring is completely flush.

15. Install the hub on the axle stub.

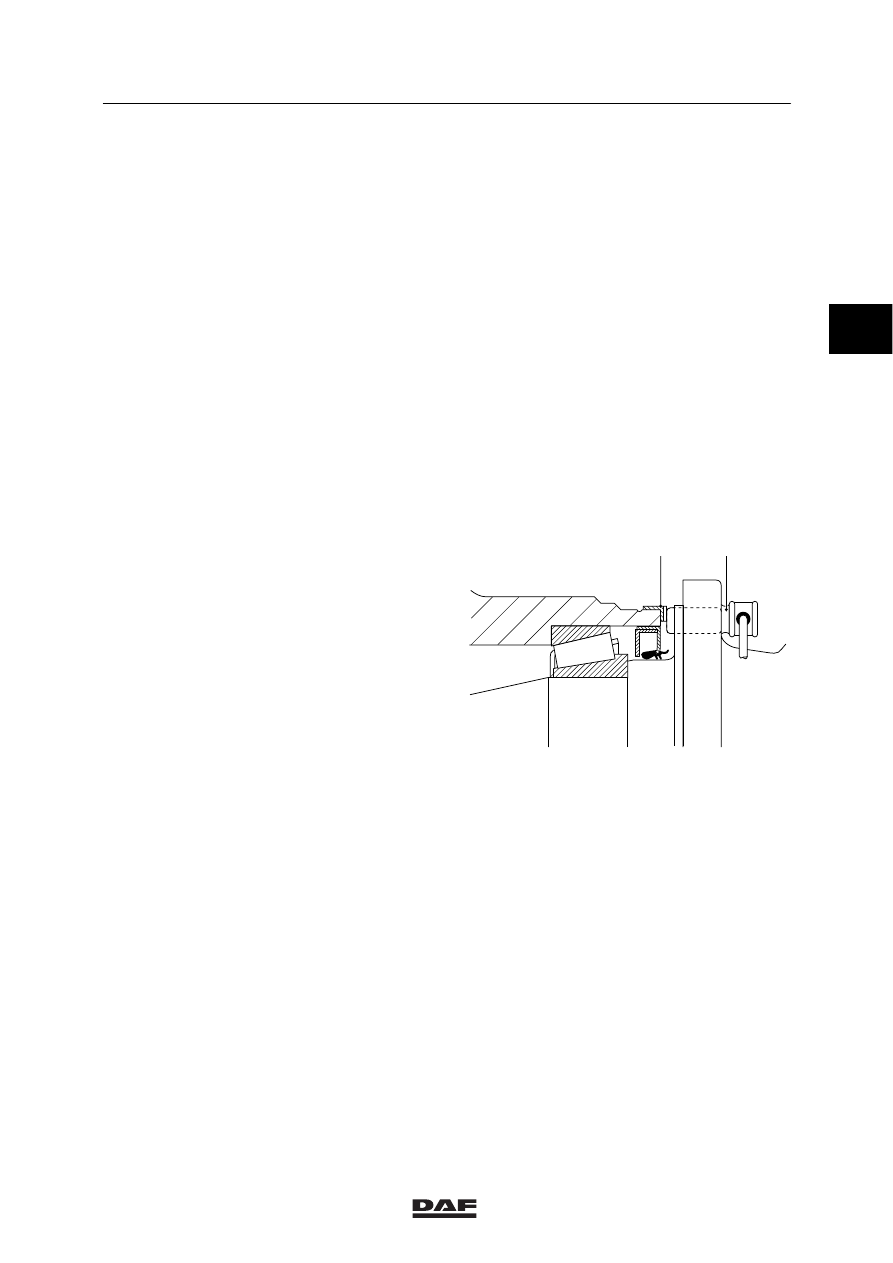

16. Install the ABS sensor (6) and press it

against the sensor ring (5).
While the vehicle is being driven, the air gap
between the sensor and the sensor ring is
adjusted automatically.

S7 00 186

6

5

ǹ 0001

2

8

SINGLE REAR AXLE 1347

Removal and installation

3-14

3.8 REMOVAL AND INSTALLATION, DRIVE FLANGE

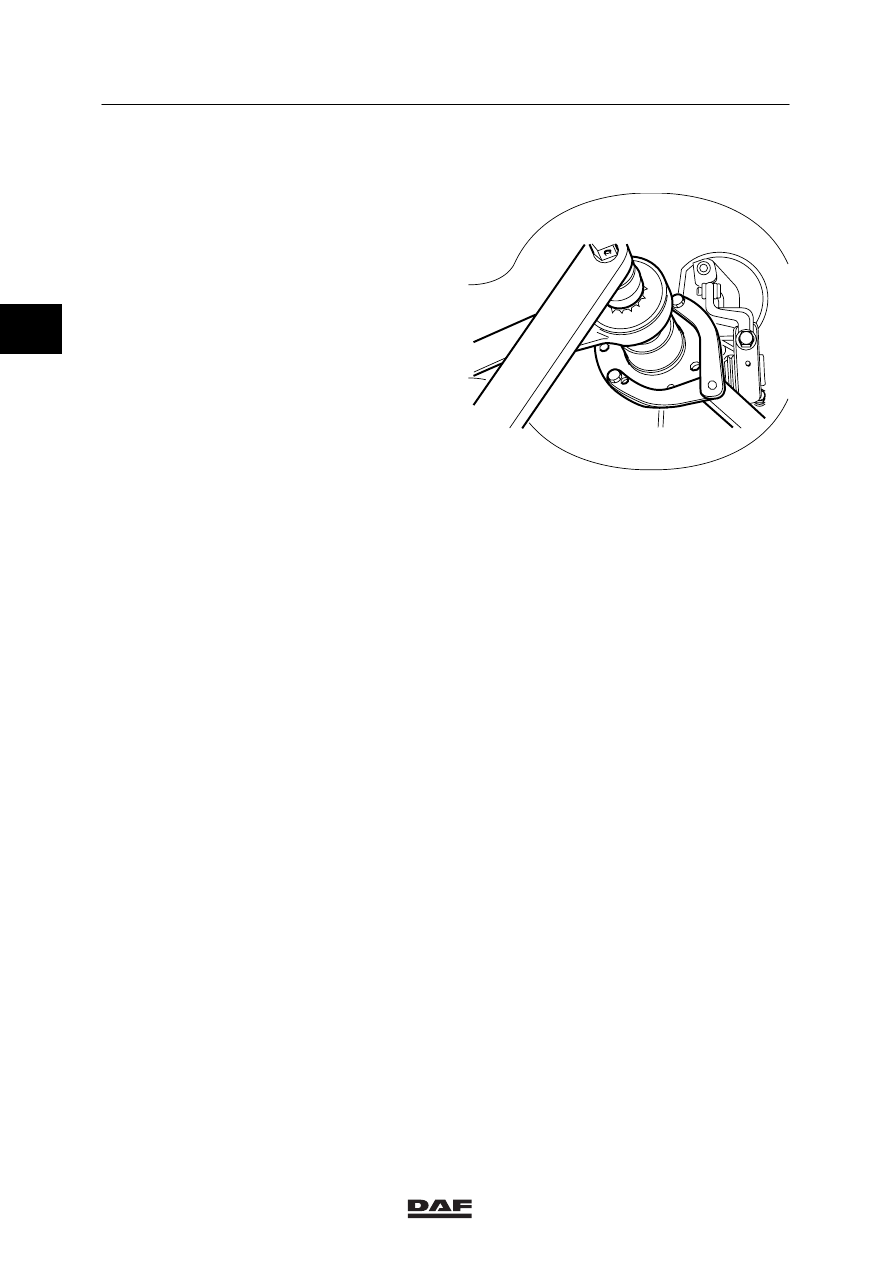

Removal, drive flange
1.

Remove the prop shaft from the drive
flange.

2.

Fit the drive flange with the special tool
(DAF no. 0484977) to prevent it from being
turned, and remove the drive-flange nut
using a torque amplifier.

3.

Remove the drive flange. If necessary, use
a puller.

Installation, drive flange
1.

Before installation check the drive flange at
the oil-seal running surface for grooves
and/or sharp edges. If required, replace the
drive flange.

2.

Fit the drive flange.

3.

Apply a small amount of grease to the first
turn of the drive-flange nut.

4.

Apply locking compound to the screw
thread, see main group “Technical data”.

5.

Fit the drive flange with the special tool
(DAF no. 0484977) to prevent it from being
turned and tighten the drive-flange nut to
the specified tightening torque, see main
group “Technical data”.

6.

Fit the drive shaft to the drive flange.

A800052

ǹ 0001

2

8

Removal and installation

SINGLE REAR AXLE 1347

3-15

3.9 REMOVAL AND INSTALLATION, PINION OIL SEAL

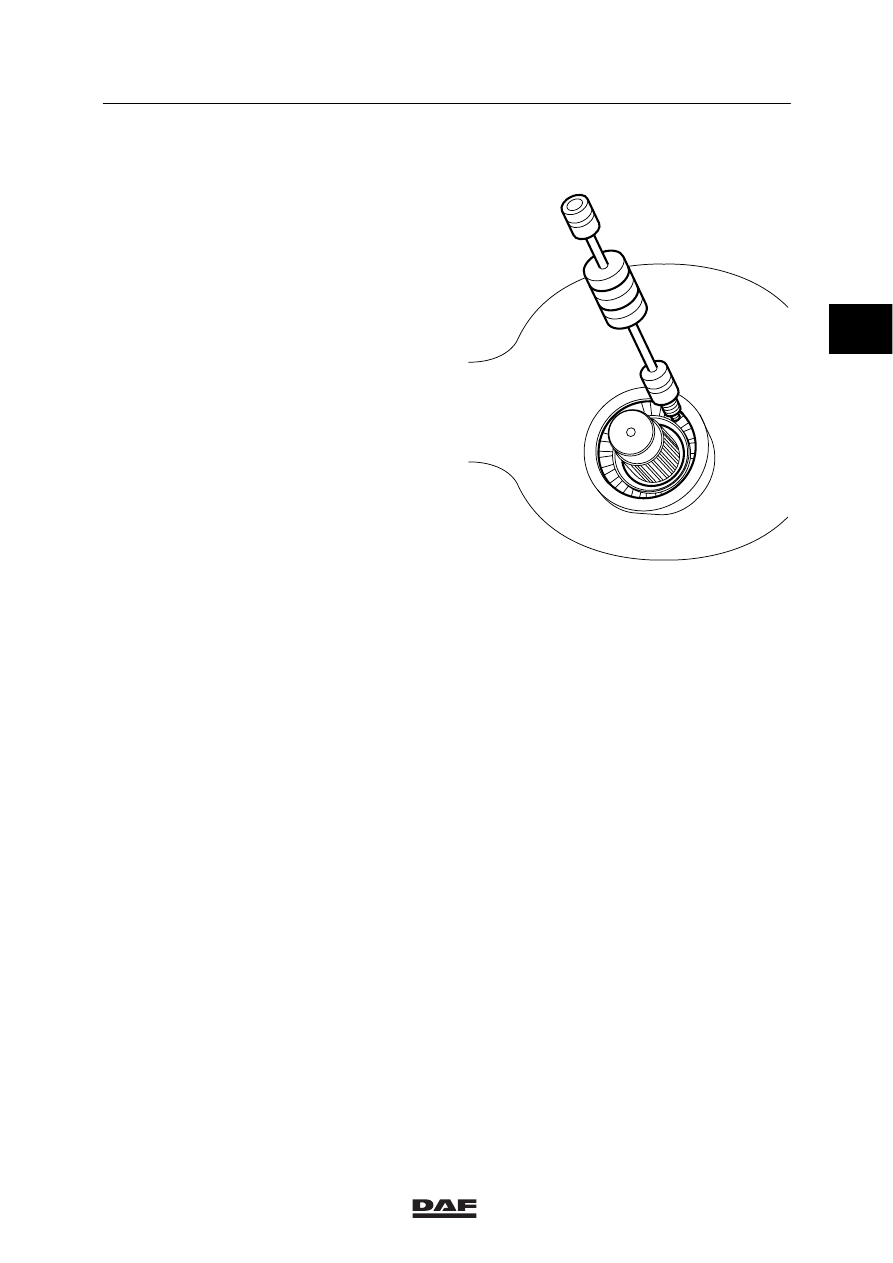

Removal of the pinion oil seal
1.

Remove the drive flange.

2.

Drill two holes into the oil seal and turn the
special tool (DAF no. 0484899) into the oil
seal. Pull the oil seal from the pinion
housing using the special tool
(DAF no. 0694928).

Installation of the pinion oil seal
1.

Fit the oil seal with the special tool
(DAF no. 0694973) so that the inscription
“outside” is pointed outwards.

2.

Fit the drive flange.

A800264

ǹ 0001

2
