DAF 95XF. Manual - part 575

8

SINGLE REAR AXLE 1347

Removal and installation

3-4

Installation of the wheel hub
1.

Oil the axle stub and the inner and outer
bearing and slide the wheel hub over the
axle stub. Use the outer bearing as a guide.

2.

Fit the hub nut and adjust the wheel-bearing
play, see chapter “Checking and adjusting”.

3.

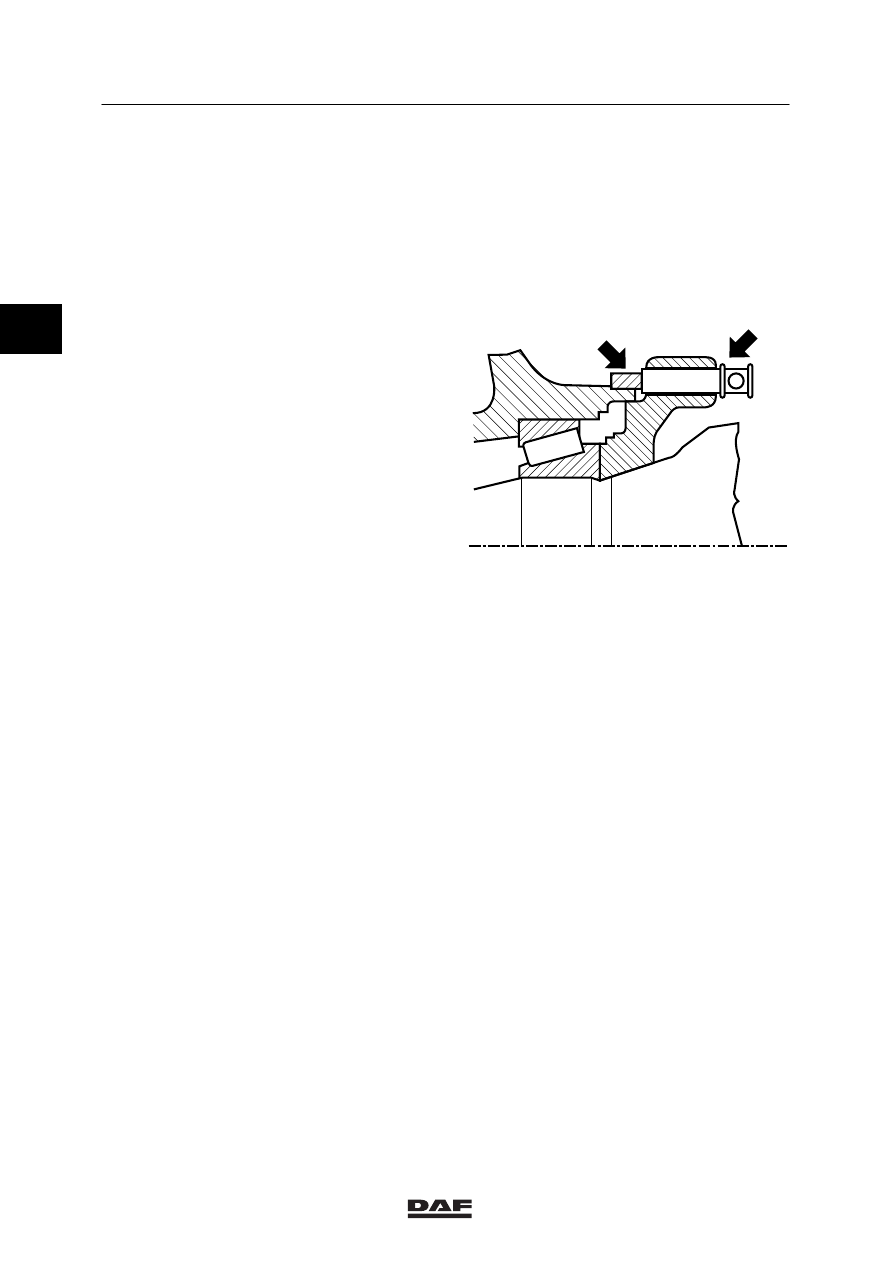

Push the sensor (1) against the sensor ring
(2), if the vehicle is equipped with ABS.
While the vehicle is being driven, the air gap
between the sensor and the sensor ring is
adjusted automatically.

4.

Fit the axle shaft.

5.

Fit the brake drum.

6.

Put the wheels back on.

7.

Adjust the brakes.

2

1

A800147

2

ǹ 0001

8

Removal and installation

SINGLE REAR AXLE 1347

3-5

3.4 REMOVAL AND INSTALLATION, HUB OIL SEAL

S7 00 180

A

B C

D

E

1

2

3

F

H

G

4

I

K L

Removal of the hub oil seal
1.

Remove the wheel hub.

2.

Remove the hub oil seal.

Installation of the hub oil seal
1.

Check the oil-seal chamber (4) in the hub
(2) for damage.

2.

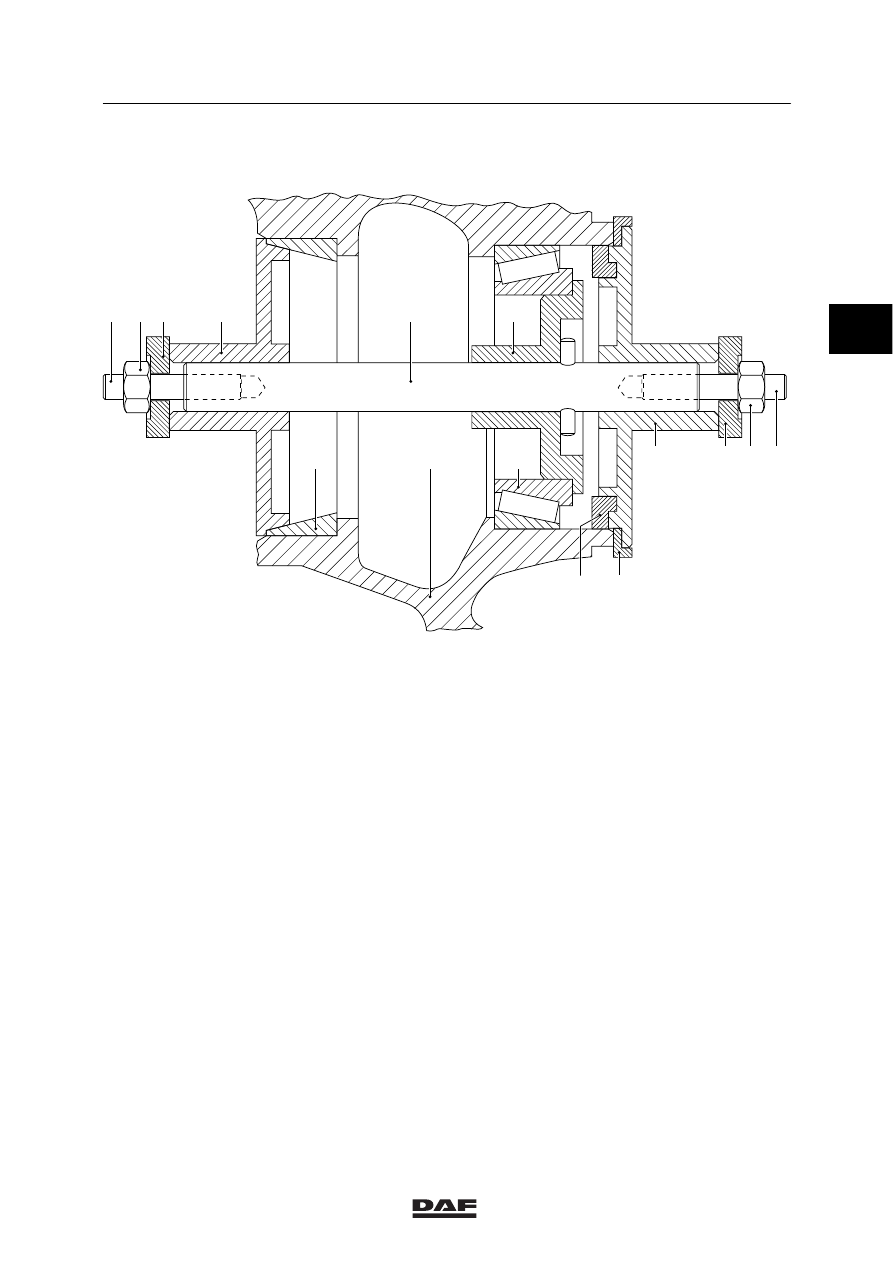

For the installation of the hub oil seal (4)
use special tool (DAF no. 1240036).

3.

The special tool is assembled as follows:
screw the threaded ends (A and L) into the
centring spindle (E).
The shorter threaded end (L) is fitted on the
side where the pin is inserted into the
centring spindle (E).

4.

Slide the appropriate centring flange (F)
over the centring spindle (E).

ǹ 0001

2

8

SINGLE REAR AXLE 1347

Removal and installation

3-6

5.

Install the inner wheel bearing (3).
Slide the centring axle (E) with the centring
flange (F) into the hub (2).

6.

Press the centring flange (F) into the inner
wheel bearing (3).

7.

Slide the appropriate centring flange (D)
over the centring spindle (E).

8.

Fit the lock plate (C) and the nut (B) onto
the centring spindle (E).

9.

Align the centring flange (D) on the outer
race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring axle (E) should be free from play in
the hub (2).

ǹ 0001

2

8

Removal and installation

SINGLE REAR AXLE 1347

3-7

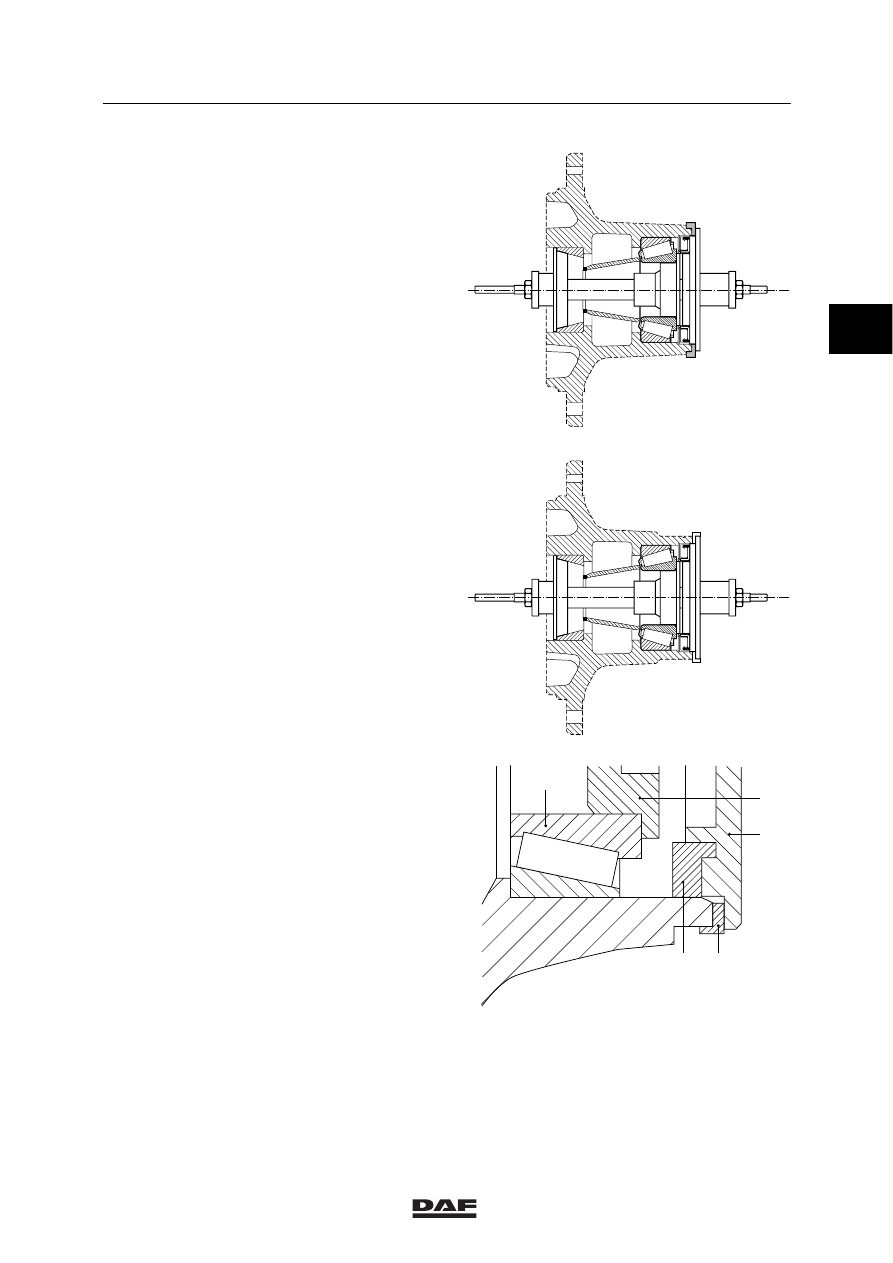

Versions equipped with ABS
Install the draw-in flange (H) without the
dummy sensor ring, if the hub (2) is
equipped with an ABS sensor ring.

Versions not equipped with ABS
Fit the dummy sensor ring (G) to the
draw-in flange (H), if the hub (2) is not
equipped with an ABS sensor ring.

10. Position the oil seal (4) in front of the hub.

Slide the draw-in flange (H) over the
centring spindle (E) against the oil seal (4).

11. Fit the lock plate (I) and the nut (K).

12. Push the oil seal (4) evenly into the hub (2)

using the nut (K). In the case of a wheel hub
with an ABS sensor ring (5), press the oil
seal into the wheel hub until the draw-in
flange (H) abuts the ABS sensor ring (5).
In the case of a wheel hub without an ABS
sensor ring (5), press the oil seal into the
wheel hub until the dummy ABS sensor ring
(G) abuts the hub rim.

13. Remove the special tool.

14. Apply grease to the sealing lips of the oil

seal (4).

15. Install the hub on the axle stub.

A800238

A800136

3

F

H

5

4

S7 00 182

ǹ 0001

2
