DAF 95XF. Manual - part 513

3

PTO

General

2-10

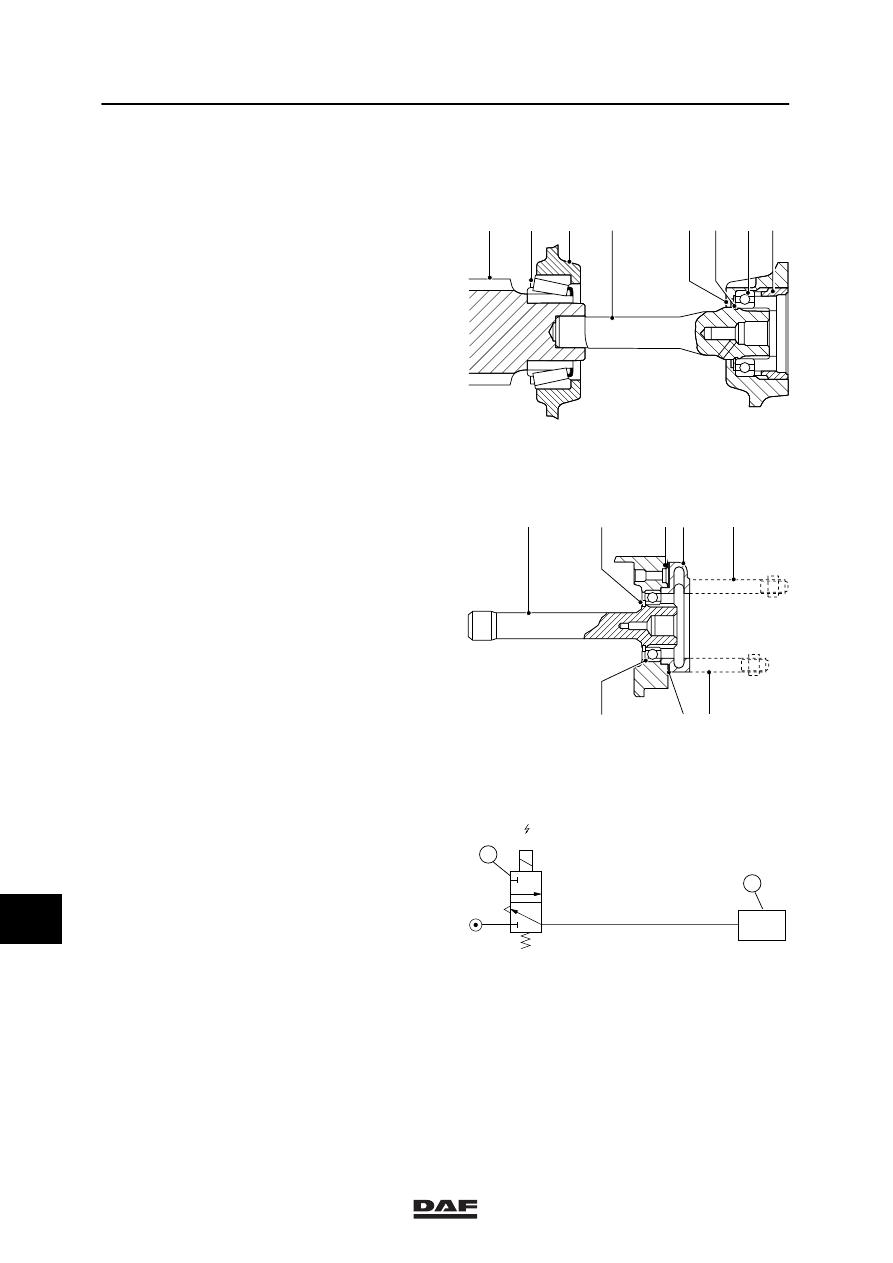

2.8 OVERVIEW DRAWING PTO AUXILIARY SHAFT FOR GEARBOX VERSION

WITHOUT INTARDER

1.

Auxiliary shaft

2.

Taper roller bearing

3.

Gearbox housing

4.

Auxiliary shaft

5.

Rear gearbox cover

6.

Circlip

7.

Ball bearing

8.

Centring sleeves

1

2

3

4

7

8

5

6

V300223

2.9 OVERVIEW DRAWING PTO AUXILIARY SHAFT FOR GEARBOX VERSION

WITH INTARDER

1.

Auxiliary shaft

2.

Ball bearing

3.

Circlip

4.

O-ring

5.

Intermediate housing

6.

Long fixing bolt

7.

Short fixing bolt

8.

Gasket

6

7

8

2

4 5

1

3

V300224

2.10 PNEUMATIC DIAGRAM PTO CONTROL

DESCRIPTION
Depending on the version, the electropneumatic
valve (1) is controlled by a switch or a
combination of a switch and GV pressure
sensor located in the cab.
Upon activation of the electropneumatic valve
(1), there is system pressure on the PTO
connection, causing the PTO (2) to be activated.

2

PTO

V300237

3

1

6

1

2

2

11

ǹ 0002

3

Inspection and adjustment

PTO

3-1

3. INSPECTION AND ADJUSTMENT

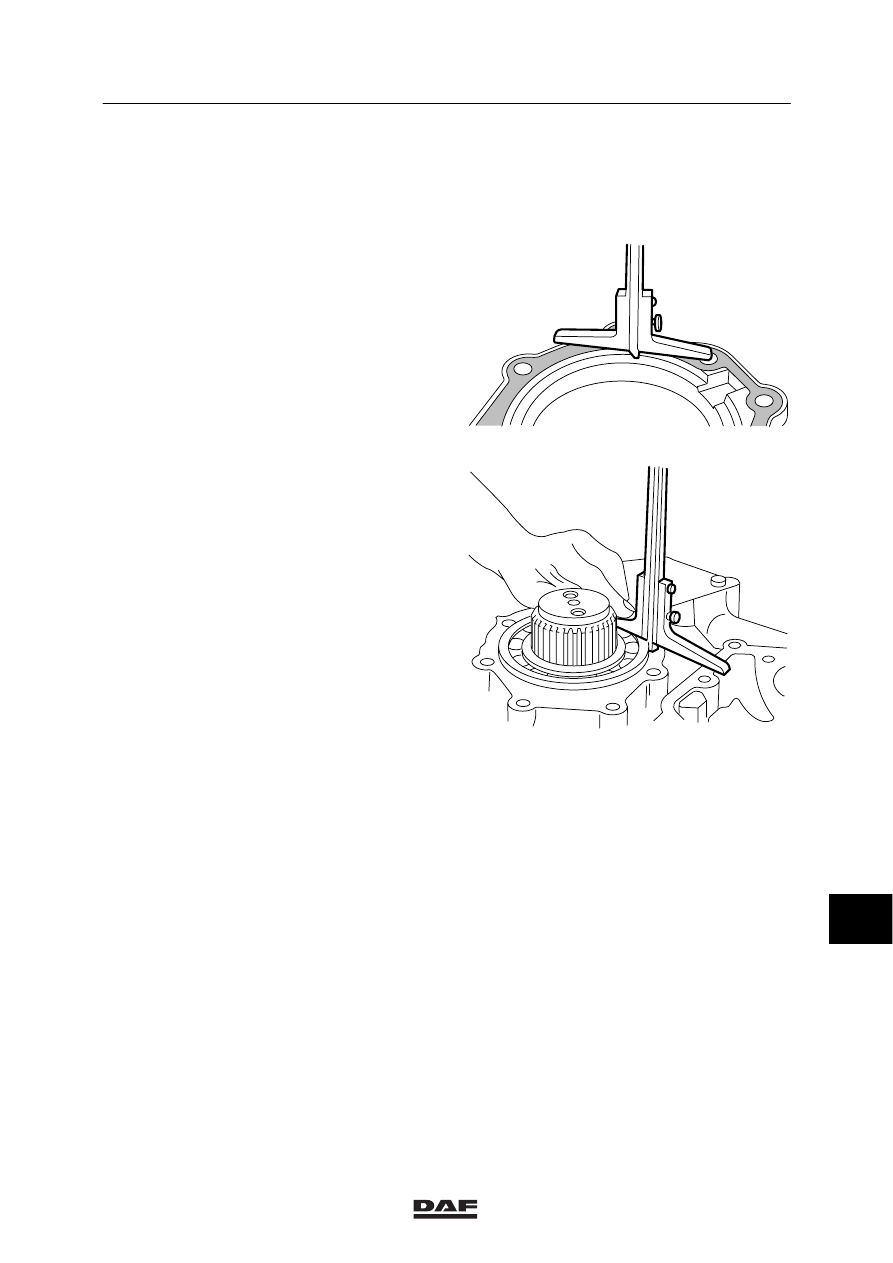

3.1 INSPECTION AND ADJUSTMENT, AXIAL PLAY ON GEARBOX OUTPUT

SHAFT N221/10 PTO ON GEARBOX WITHOUT INTARDER

1.

Removing the gearbox output shaft bearing
cover.

2.

Install a new gasket on the bearing cover of
the PTO housing. Use a depth gauge to
determine the depth of the bearing cover
chamber, distance A.

3.

Use a depth gauge to determine the height
of the extension of the ball bearing above
the gearbox housing, distance B.

4.

Calculate the axial play. The axial play
equals distance A - distance B.

5.

Compare the calculated value with the
maximum allowable axial play, see main
group “Technical Data”.

6.

If necessary, adjust the axial play by means
of another adjusting ring.

A

V300227

V300216

B

11

ǹ 0002

3

PTO

Inspection and adjustment

3-2

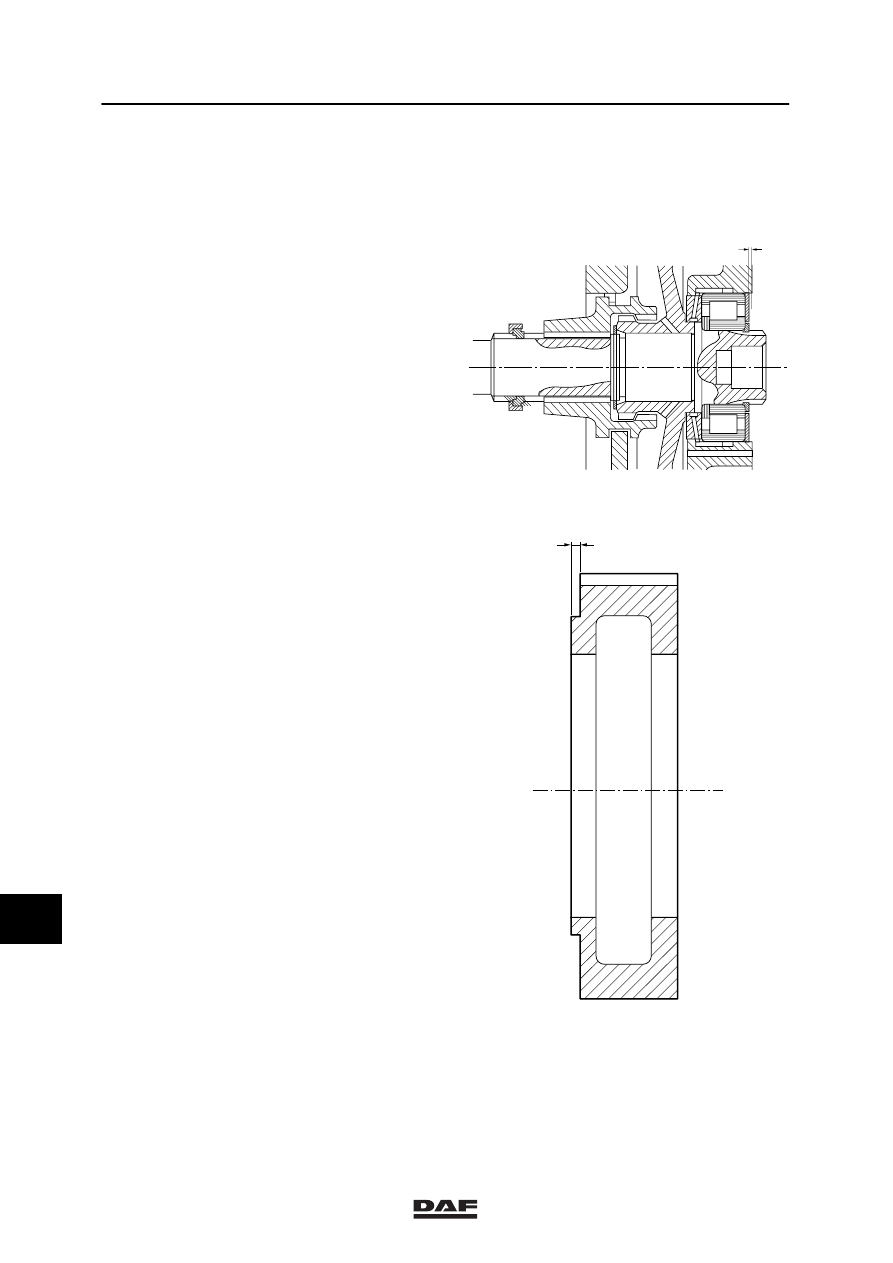

3.2 INSPECTION AND ADJUSTMENT, AXIAL CLEARANCE OF N353/1 PTO ON

N221/10 PTO

1.

Remove the cover and spacer of the
N221/10 PTO.

2.

Use a depth gauge to measure the depth
down to the outer bearing race, distance A.

3.

Install a new gasket on the intermediate
housing and use a depth gauge to measure
the distance from the centring ring, distance
B.

4.

Calculate the axial play. The axial play
equals distance A - distance B.

5.

Compare the calculated value with the
maximum allowable axial play, see main
group “Technical Data”.

6.

If necessary, adjust the axial play by means
of another adjusting ring.

A

V300230

B

V300231

11

ǹ 0002

3

Removal and installation

PTO

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, N71/1 AND N353/1 PTO, B-VERSION

Removal, N71/1 and N353/1 PTO, B-version
1.

Drain as much gearbox oil as necessary
and collect it in a clean container.

2.

Remove the electrical connector and air
pipe from the PTO.

3.

Remove the drive flange, mounted against
the PTO flange.

4.

Remove the fixing nuts of the PTO to the
gearbox and remove the PTO including
needle bearing and gasket.

5.

If necessary, remove the auxiliary shaft.

Installation, N71/1 and N353/1 PTO, B-version
1.

If necessary, install the auxiliary shaft.

2.

Install the gasket over the studs.

3.

Install the PTO with needle bearing onto the
gearbox.

4.

Install the fixing nuts onto the studs of the
gearbox and the PTO.

5.

Connect the electrical connector and air
pipe to the PTO.

6.

Install the drive flange against the PTO
flange.

7.

Check the oil level in the gearbox.

11
