DAF 95XF. Manual - part 502

3

ZF INTARDER

Removal and installation

4-14

12

11

10

9

8

7

5

6

4

3

2

1

13

V300077

6.

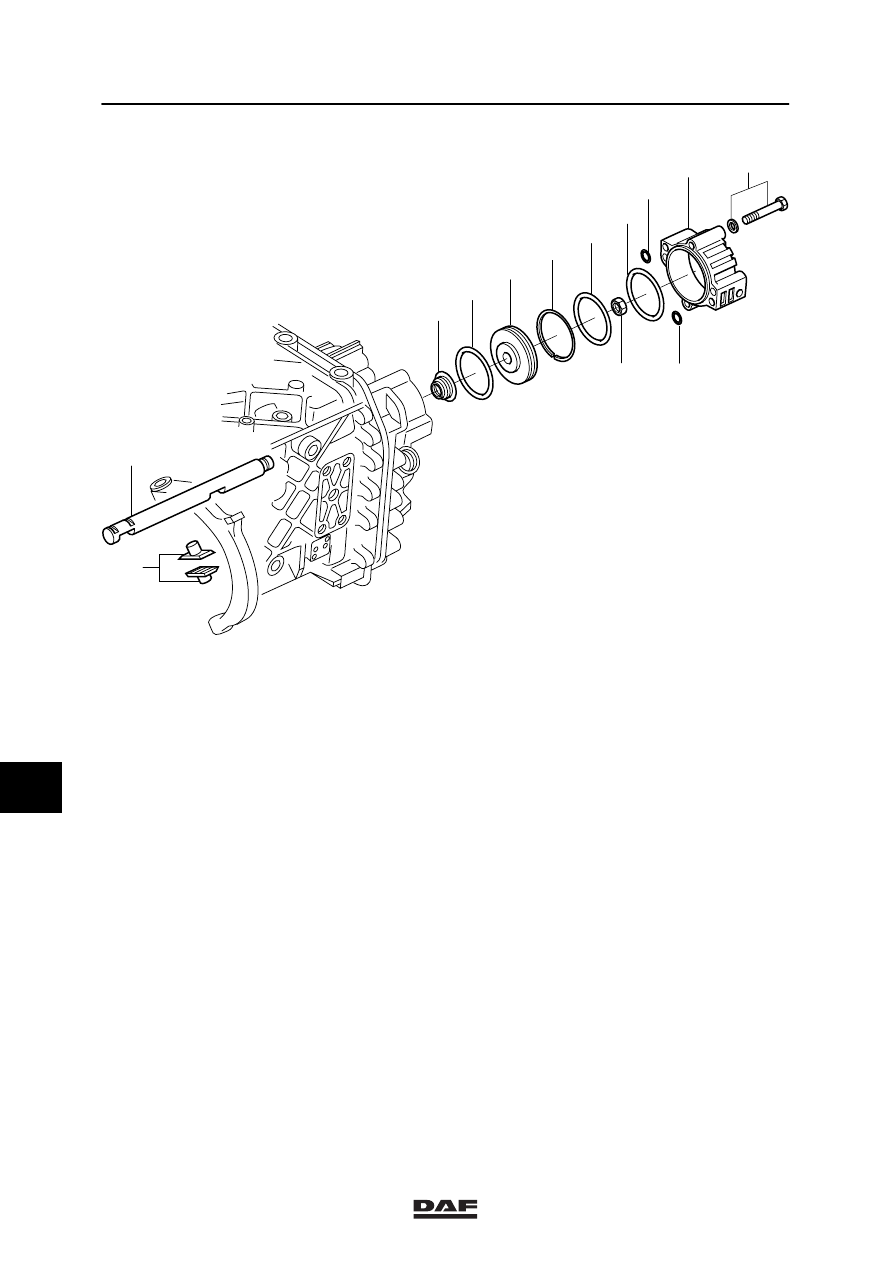

Install the piston (9) on the shifting shaft
and tighten the lock nut (6) to the specified
tightening torque, see main group
“Technical Data”.

7.

Install the cylinder (2) and tighten the fixing
bolts to the specified tightening torque, see
main group “Technical Data”.

8.

Connect the air supply.

9.

Install the intarder.

9

ǹ 0002

3

Disassembly and assembly

ZF INTARDER

5-1

5. DISASSEMBLY AND ASSEMBLY

5.1 DISASSEMBLING AND ASSEMBLING THE ACCUMULATOR

Disassembling the accumulator
1.

Remove the fixing bolts and/or the fixing
nuts from the cylinder to the accumulator
bracket, and remove it.

2.

Remove the two O-rings at the bottom of
the sealing surfaces of the
accumulator/heat exchanger.

3.

Remove the O-rings from the accumulator
cylinder.

4.

Remove the piston and sleeves from the
cylinder.

5.

Remove the sleeves from the piston and
the scrapers from the middle of the piston.

6.

Check the cylinder for damage.

Assembling the accumulator
1.

Install the central scrapers on the piston.
Note:
There are two different types of sleeves:
one with a steel inner spring and one
without a steel inner spring.

2.

Install the sleeve with the steel inner spring
at the oil side of the piston.

3.

Install the sleeve without the steel inner
spring at the air side of the piston.

4.

Thoroughly cover the piston and cylinder
with grease and install the piston in the
cylinder.

5.

Install the two O-rings at both sides of the
cylinder.
Apply grease to the O-rings to make sure
they remain in position.

V300197

V300196

9

ǹ 0002

3

ZF INTARDER

Disassembly and assembly

5-2

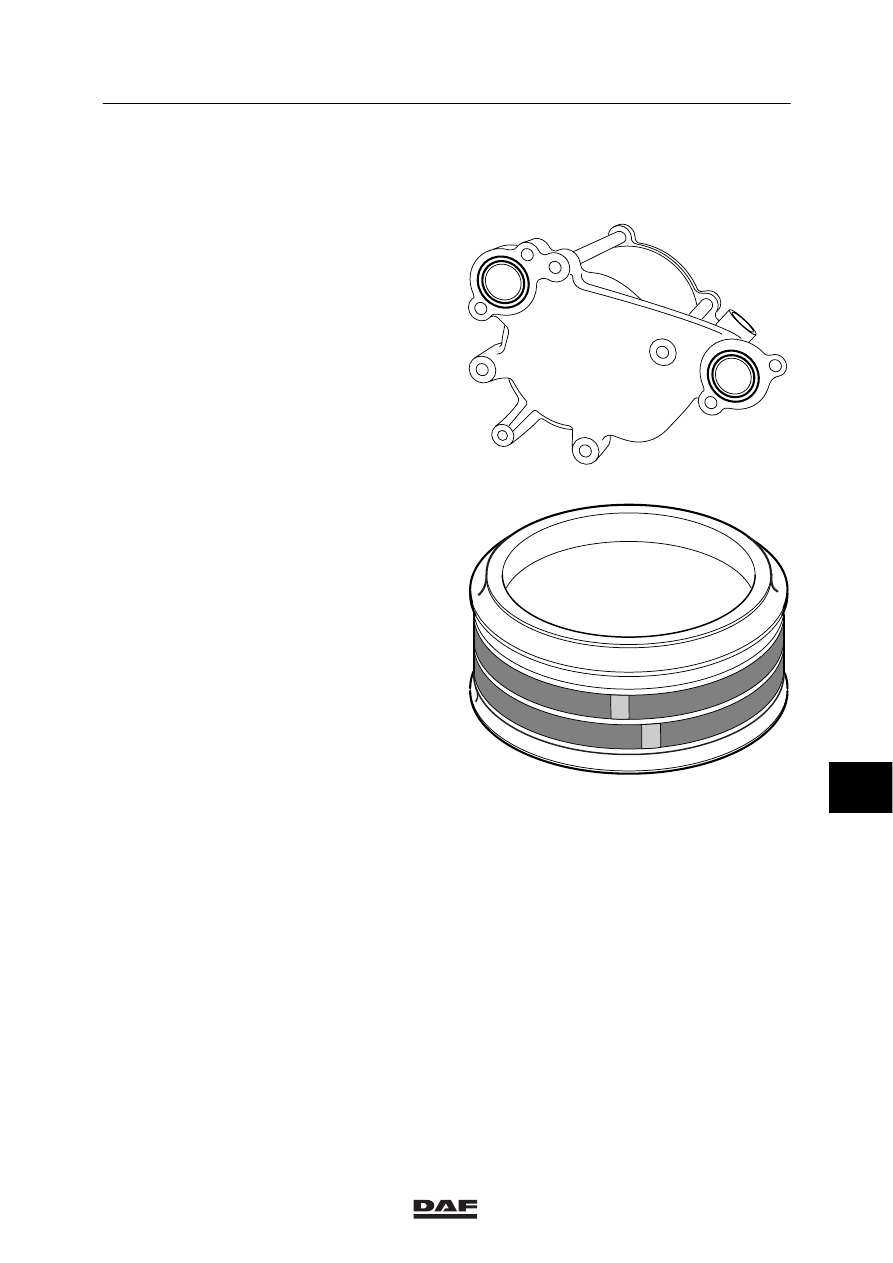

6.

Install the cylinder on the accumulator
bracket.

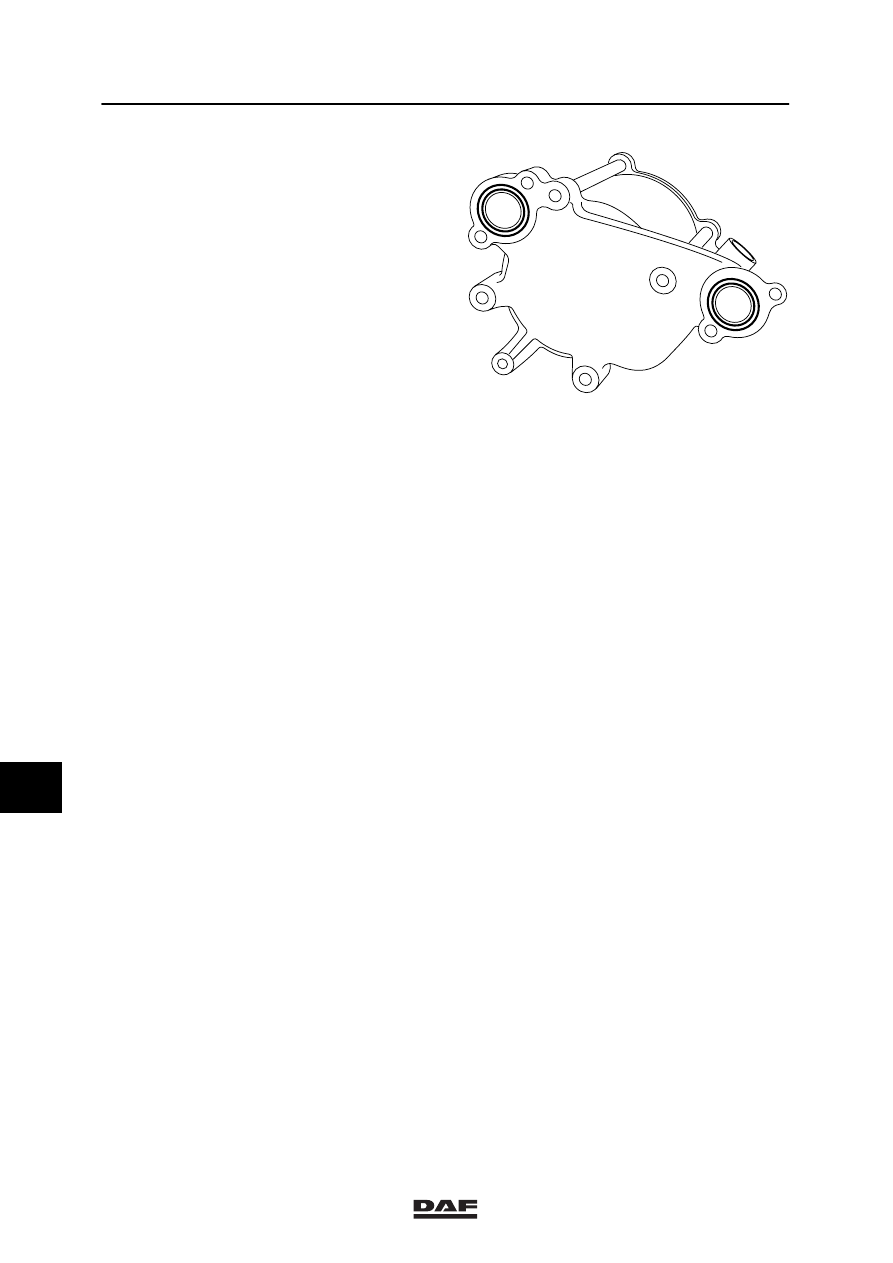

7.

Install new O-rings at the bottom of the
accumulator/heat exchanger and install the
accumulator.

V300197

9

ǹ 0002

3

Draining and filling

ZF INTARDER

6-1

6. DRAINING AND FILLING

6.1 DRAINING AND FILLING THE GEARBOX/INTARDER

Draining the gearbox/intarder
1.

Take a test drive before draining. During the
test drive the intarder must not be
activated.

2.

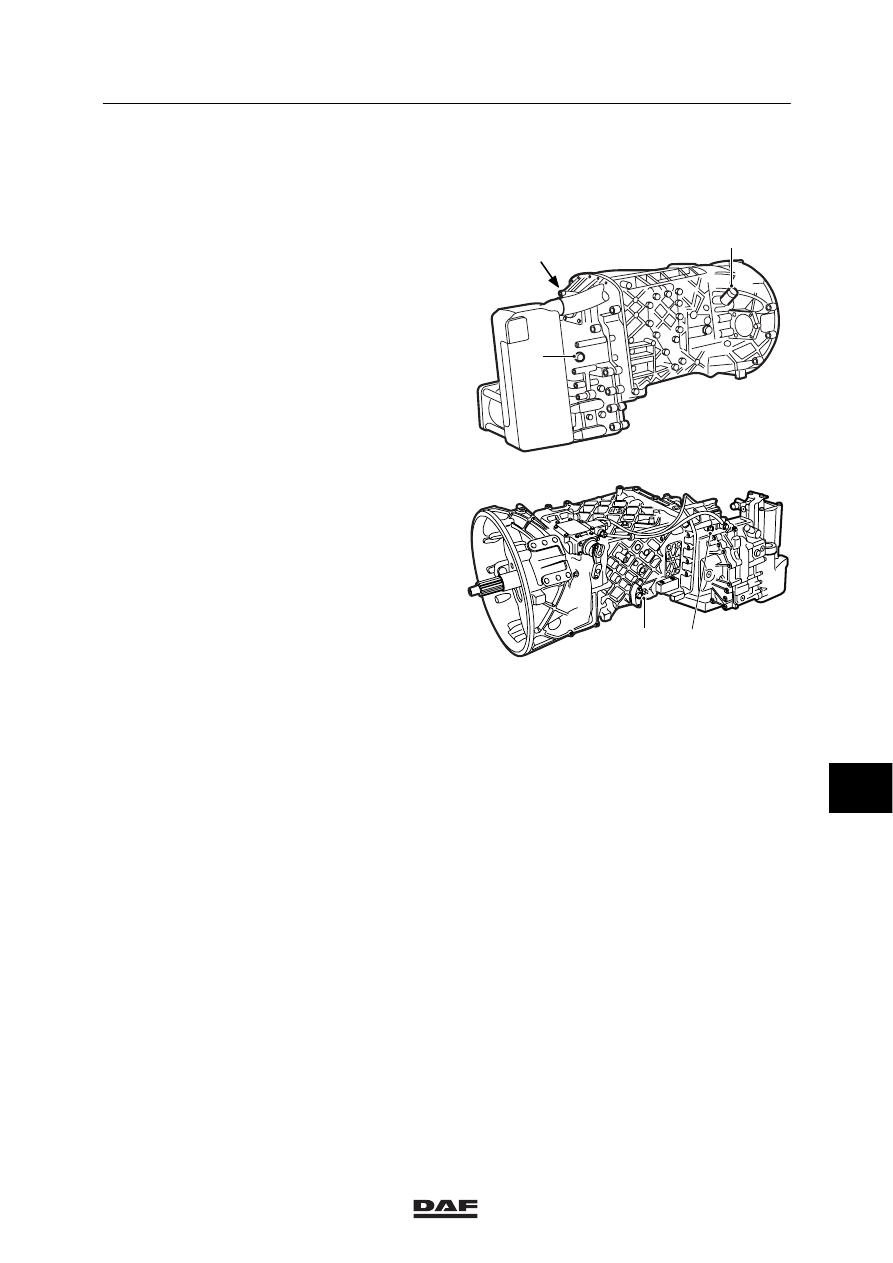

Place the vehicle on a flat and level surface.

3.

Drain the gearbox at operating temperature
using the drain plugs (1) and (2).

4.

Remove the fixing bolt (3).

Draining the gearbox/intarder (oil change)
1.

Clean the drain plugs and tighten these to
the specified tightening torque, see main
group “Technical Data”.

2.

Fill the oil through filling/level opening (4)
until the oil reaches the rim of the filling
opening (4).

3.

Take a short test drive after filling. During
the test drive the intarder must not be
activated.

4.

Check the oil level after the test drive. The
oil level must reach the rim of the
oil-level/filling (4) opening.

5.

Tighten the oil-level/filling plug (4) to the
specified tightening torque, see main group
“Technical Data”.

V300261

3

1

2

V300260

5

4

9
