ZF INTARDER

Removal and installation

4-10

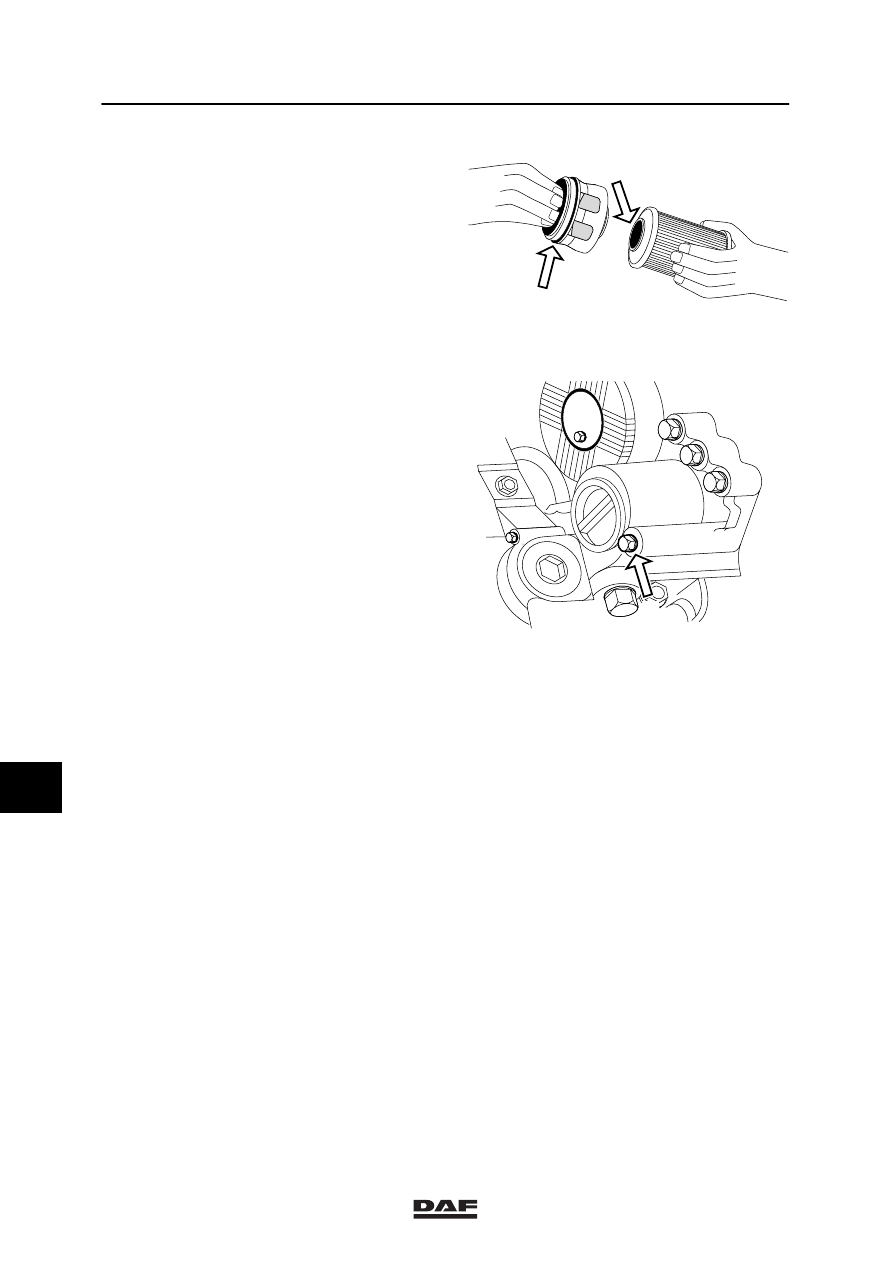

Installing the oil filter of the gearbox
1.

Check the O-ring of the filter cover (2) for
any damage. Replace the O-ring, if
necessary. Grease the O-ring.

2.

Grease the O-ring of the new filter (3) and
place the filter on the filter cover.
Then insert the filter and the filter cover into
the filter housing.

3.

Use a plastic mallet to tap the filter cover
into the filter housing.

4.

Tighten the fixing bolt (1) to the specified
tightening torque, see main group
“Technical Data”.

M3054

2

3

M3052

1

9

ǹ 0002

3

Removal and installation

ZF INTARDER

4-11

4.8 REMOVING AND INSTALLING THE PROPORTIONAL VALVE

Removing the proportional valve

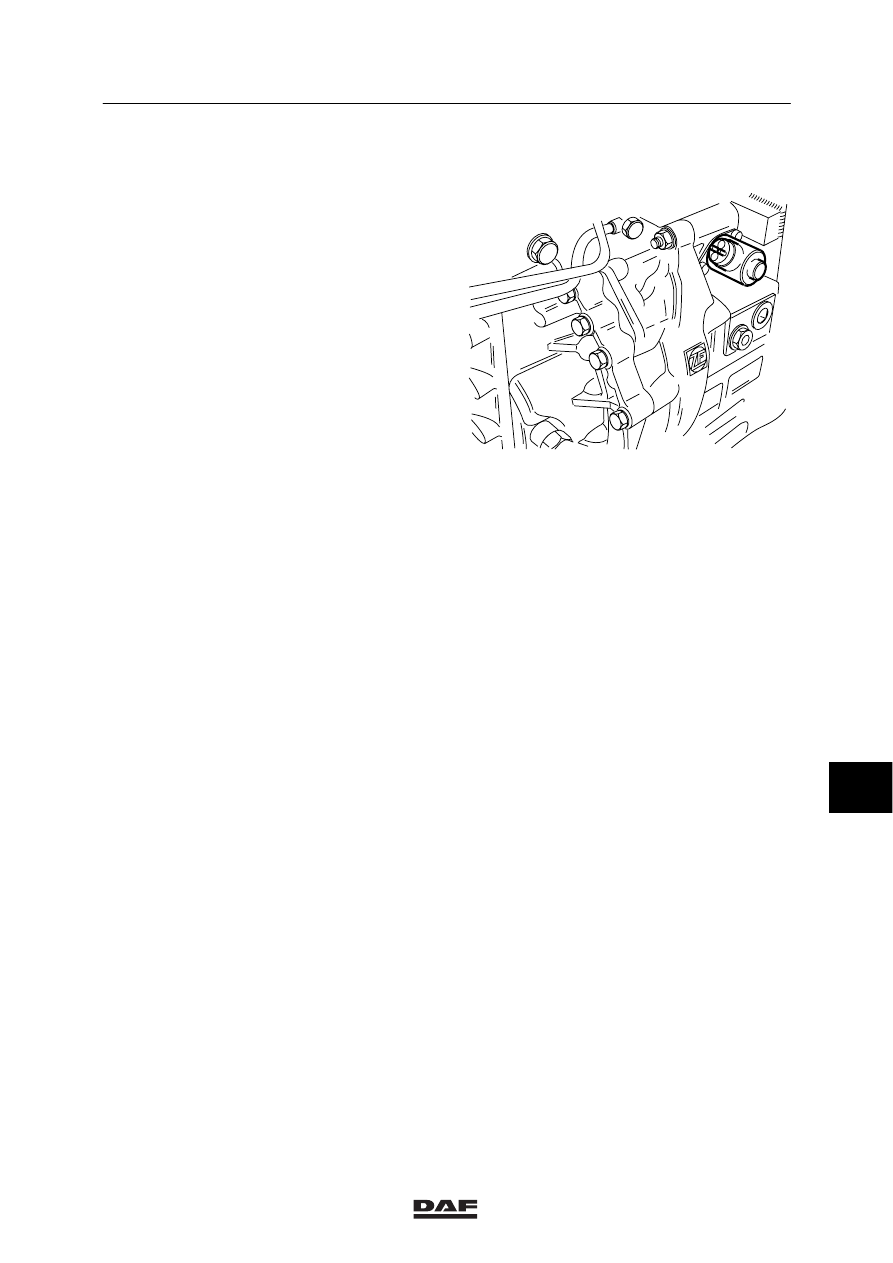

1.

Remove the electric wiring from the valve.

2.

Remove the fixing bolts and remove the
proportional valve.

3.

Remove the O-ring.

Installing the proportional valve
1.

Install a new O-ring on the proportional
valve and lightly grease the O-ring.

2.

Install the proportional valve and tighten the
fixing bolts to the specified tightening
torque, see main group “Technical Data”.

3.

Connect the electric wiring to the valve.

V300011

9

ǹ 0002

3

ZF INTARDER

Removal and installation

4-12

4.9 REMOVING AND INSTALLING THE INTARDER DRIVE

12

11

10

9

8

7

5

6

4

3

2

1

13

V300077

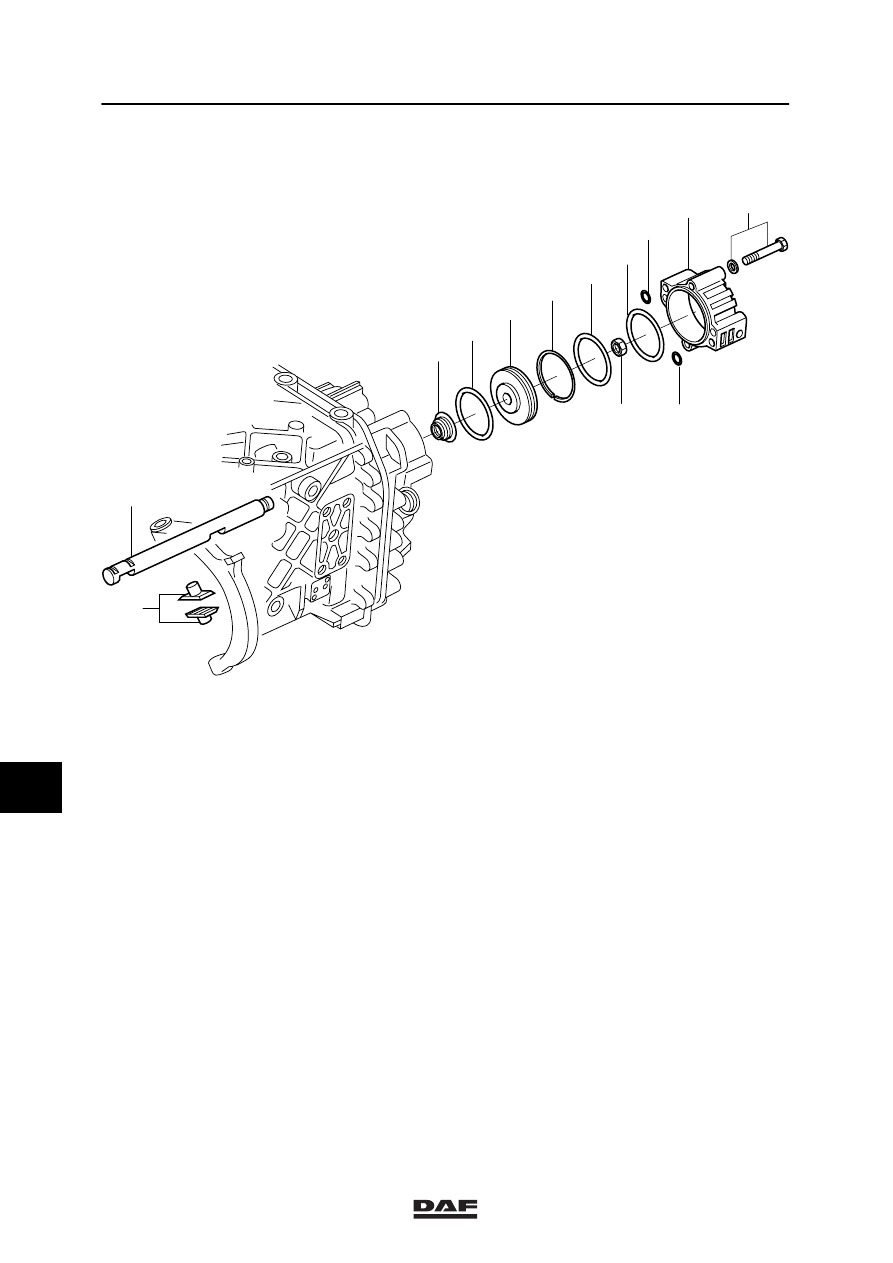

Removing the intarder drive
1.

Remove the intarder.

2.

Remove the air connectors of the high/low
shift control on the cylinder (2).

3.

Remove the fixing bolts (1) of the cylinder
(2) and remove the cylinder.

4.

Remove the lock nut (6) of the piston (9)
and remove the piston and its O-rings.

5.

Remove the two locking bolts of the
high/low shifting fork.

9

ǹ 0002

3

Removal and installation

ZF INTARDER

4-13

6.

Remove the fixing bolts from the rear cover
and remove the rear cover. Make sure the
intarder remains in place.

7.

Remove the gearbox gasket.

8.

If necessary, use a tripod puller to remove
the drive sprocket from the intarder.

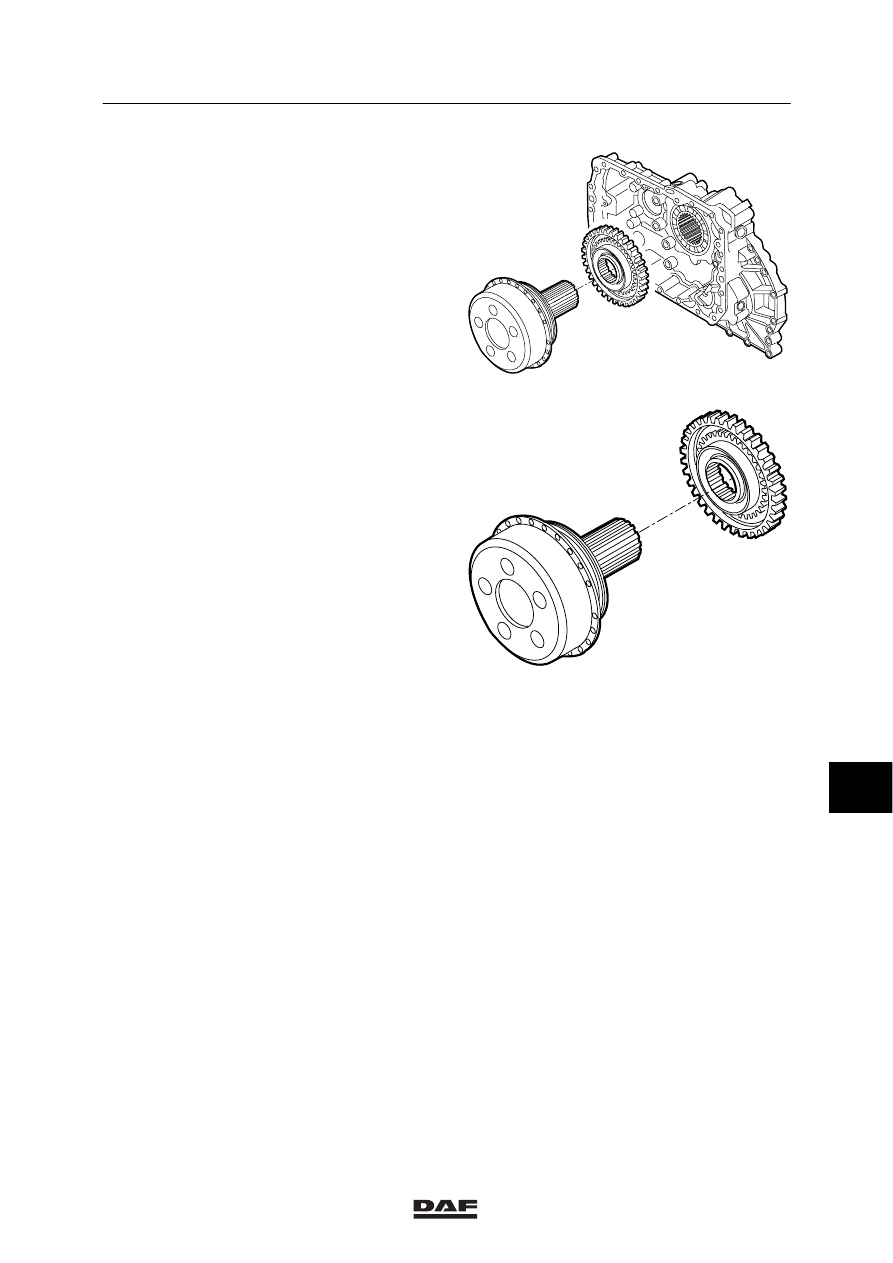

Installing the intarder drive
1.

Heat the drive sprocket, see main group
“Technical Data”, and install the drive
sprocket onto the intarder.

2.

Install the gasket on the gearbox housing.

3.

Install the rear cover over the dowel pins.
Note the shifting fork when doing so. Insert
the locking bolts of the shifting fork into the
rear cover and finger-tighten them.

4.

Install the fixing bolts of the rear cover and
tighten them to the specified tightening
torque, see main group “Technical Data”.

5.

Tighten the lock bolts of the shifting fork to
the specified tightening torque, see main
group “Technical Data”.

V300081
