DRIVE SHAFTS

Inspection and adjustment

2-2

8

ǹ 0002

3

Removal and installation

DRIVE SHAFTS

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION OF THE DRIVE SHAFT/AUXILIARY SHAFT

ASSEMBLY

Removing the drive shaft/auxiliary shaft
assembly
1.

When removing one of the shafts in
vehicles with multiple shafts (drive shaft
and auxiliary shafts), the other shaft must
be tied to the chassis or auxiliary beam in
such a way that it does not obstruct the
various activities.
Note:
Always transport and store shafts
horizontally to avoid damage and
subsequent imbalance.

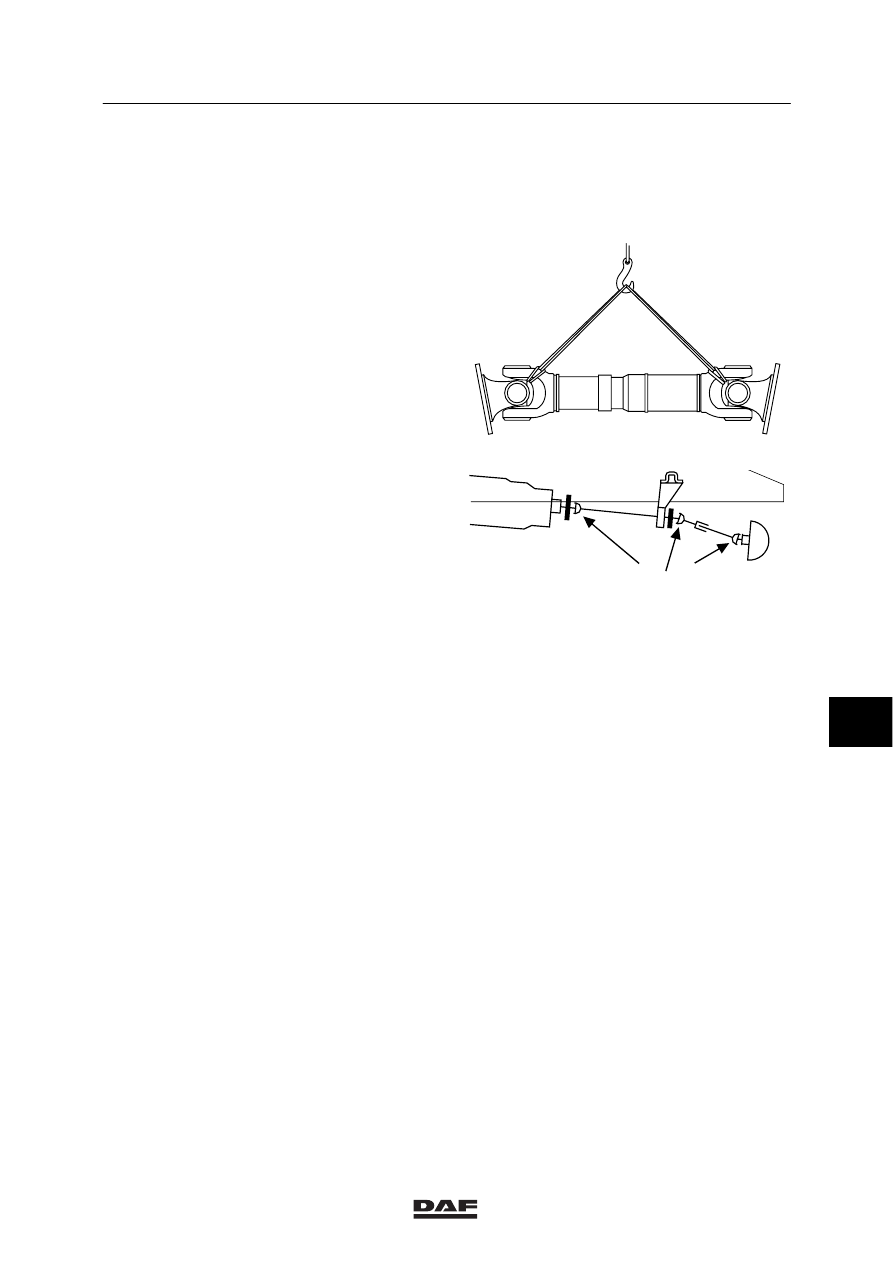

Support the shaft in at least two places. If
possible, hang the shaft in a hoist, using
two sturdy ropes.

2.

Remove the fixing bolts from the flanges
and carefully lower the shaft to the ground.
Now remove the shaft from under the
vehicle.

Installing the drive shaft/auxiliary shaft
assembly

Note:
After repairs have been carried out or a shaft
has been replaced, the forks of all shafts must
be aligned. The universal joints must also be
lubricated.

1.

Install the shaft under the vehicle. Use a
hoist, if possible.

2.

Tighten the fixing bolts to the specified
tightening torque, see main group
“Technical Data”.

W 3 06 016

=

=

 W 3 06 019

8

ǹ 0002

3

DRIVE SHAFTS

Removal and installation

3-2

8

ǹ 0002

3

Disassembly and assembly

DRIVE SHAFTS

4-1

4. DISASSEMBLY AND ASSEMBLY

4.1 DISASSEMBLY AND ASSEMBLY OF THE UNIVERSAL JOINT

Disassembling the universal joint
1.

Remove the entire drive shaft and/or
auxiliary shaft.

2.

Remove the lubricating nipple and all
seeger circlips from the spider to be
replaced.

3.

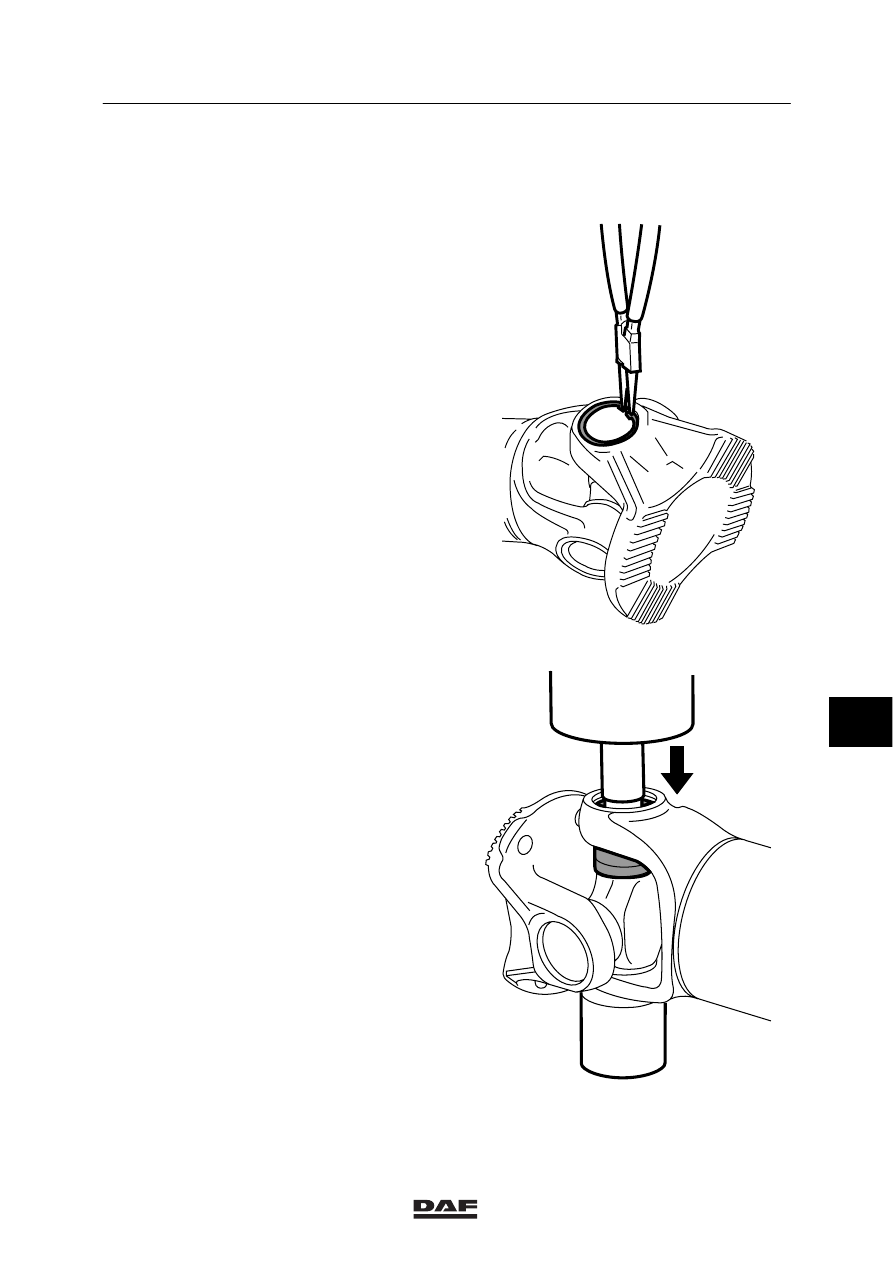

Place the shaft on a bush using a press, as
shown, and press the entire spider including
bearings and drive flange down, until the
spider touches the fork of the shaft.

W 3 06 009

W 3 06 010
