DAF 95XF. Manual - part 481

3

GEARBOX, MECHANICAL

Removal and installation

4-12

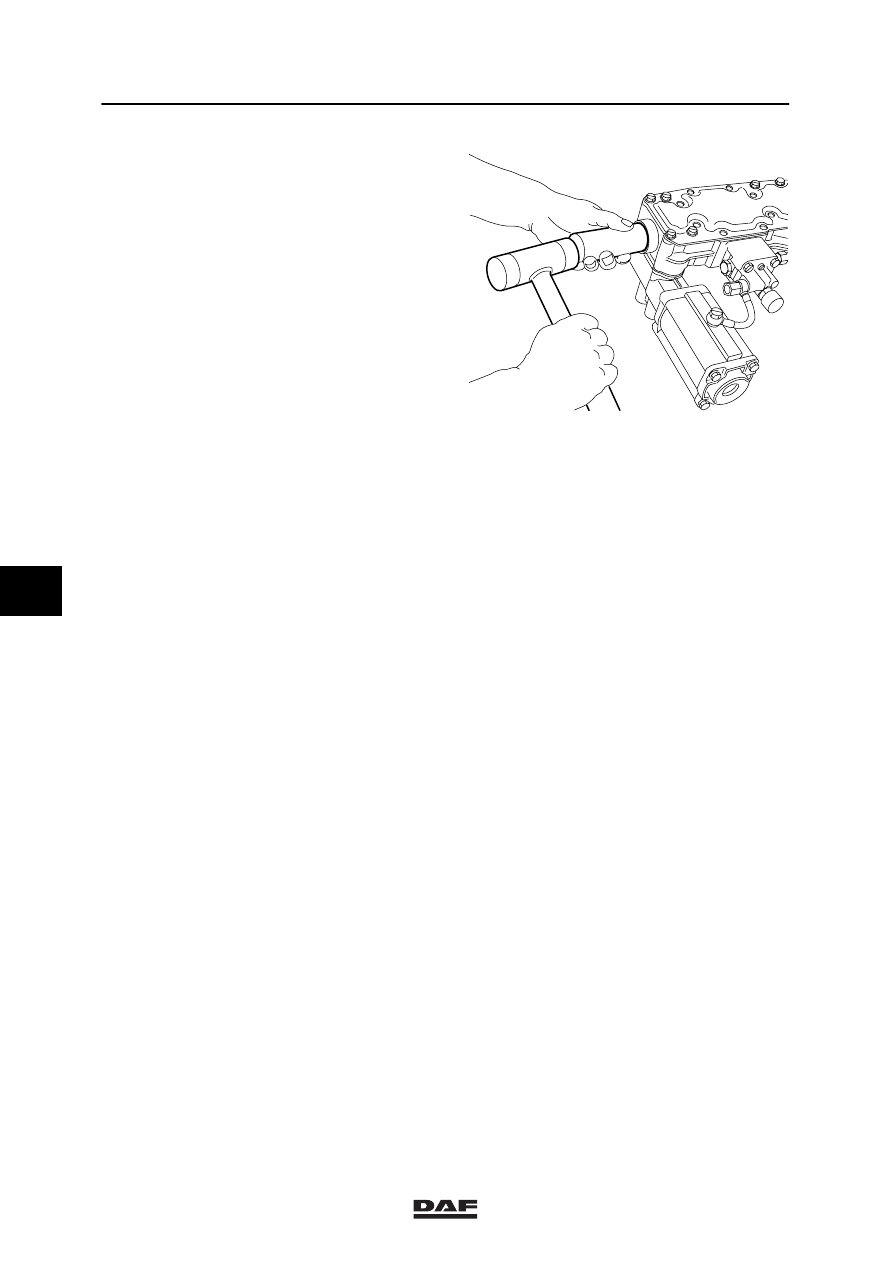

Installing the servo shift selector shaft
sealing ring
1.

Apply a thin layer of grease to the inside of
the sealing ring.

2.

Install the sealing ring in the control housing
using the special tool (DAF no. 1329450).

3.

Install the control housing onto the gearbox
using a new gasket and tighten the fixing
bolts to the specified tightening torque, see
main group “Technical Data”.

4.

Install the dust cover and the gear lever
onto the selector shaft. Make sure that
there is no clearance between the dust
cover and the gear lever.

5.

Tighten the gear lever lock nut.

6.

Install the torque rod onto the clutch
housing bracket.

7.

Install the servo shift unit’s air-supply lines
and the gate safety locking cylinder using
new sealing rings.Repressurise the air
circuit and check the operation of the servo
shift unit.

V300344

6

ǹ 0002

3

Draining and filling

GEARBOX, MECHANICAL

5-1

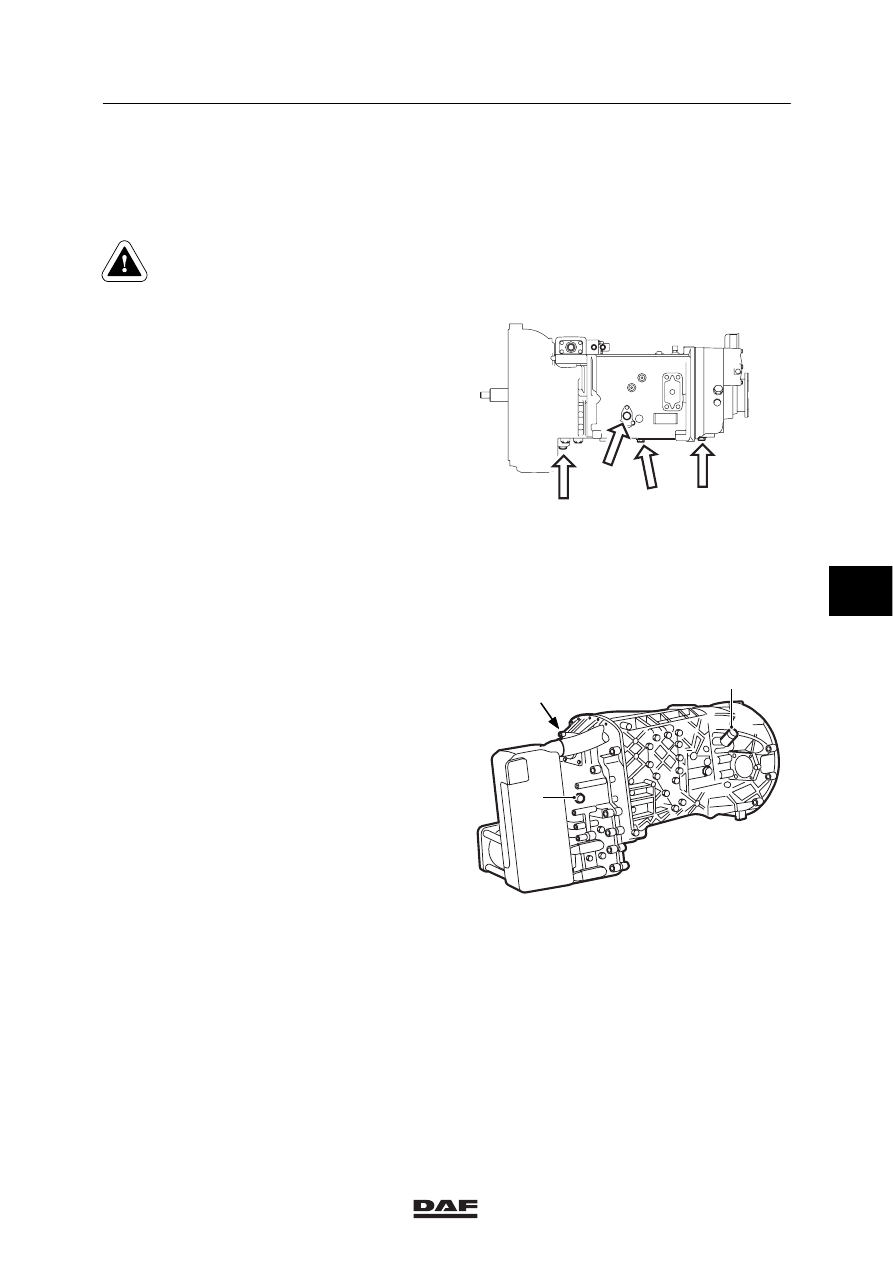

5. DRAINING AND FILLING

5.1 DRAINING AND FILLING THE GEARBOX

To prevent skin injury, avoid unnecessary
contact with the drained oil.

Gearbox 16S-181/221

Draining the gearbox
1.

Place the vehicle on a flat and level
surface.

2.

Drain the gearbox at operating temperature
using plugs (B), (C), and (D).

Filling the gearbox
1.

Clean the drain plugs and tighten these to
the specified tightening torque, see main
group “Technical Data”.

2.

Fill the oil through filling/level opening (A)
until the oil reaches the rim of the filling
opening.

3.

Tighten the filling/level plug to the specified
tightening torque, see main group
“Technical Data”.

Gearbox 16S-181/221 with integrated retarder

Draining the gearbox
1.

Take a test drive before draining. Do not
activate the retarder during the test drive .

2.

Place the vehicle on a flat and level
surface.

3.

Drain the gearbox at operating temperature
using the drain plugs (1) and (2).

4.

Replace the oil filter (3), see main group
“ZF intarder”.

M3023

D

A

B

C

V300261

3

1

2

6

ǹ 0002

3

GEARBOX, MECHANICAL

Draining and filling

5-2

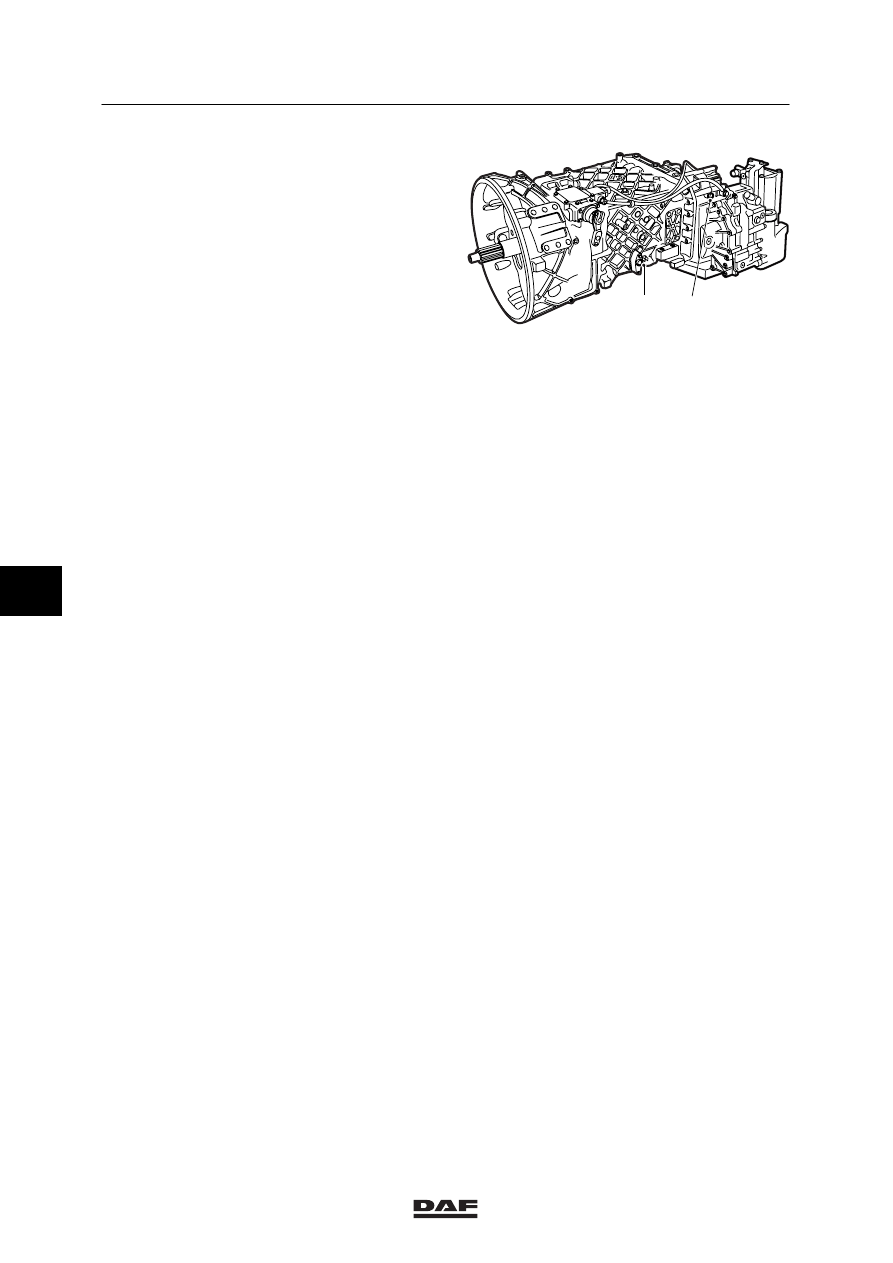

Filling the gearbox (oil change)
1.

Clean the drain plugs and tighten these to
the specified tightening torque, see main
group “Technical Data”.

2.

Fill the oil through filling/level opening (4)
until the oil reaches the rim of the filling
opening (4).

3.

Take a short test drive after filling. Do not
activate the retarder during the test drive.

4.

Check the oil level after the test drive. The
oil level must reach the rim of the
oil-level/filling opening (4).

5.

Tighten the oil-level/filling plug to the
specified torque, see main group “Technical
Data”.

Filling the gearbox (following repair or
gearbox replacement)
1.

Place the vehicle on a flat and level
surface.

2.

Fill the oil through filling opening (5) until the
oil reaches the rim of the oil-level/filling
opening (4).

3.

Take a short test drive after filling. Activate
the retarder briefly to the maximum during
the test drive.

4.

Check the oil level after the test drive. The
oil level must reach the rim of the
oil-level/filling opening (4).

5.

Tighten the filling plug (5) and the oil-level
plug (4) to the specified tightening torque,
see main group “Technical Data”.

V300260

5

4

6

ǹ 0002

3

Contents

CLUTCH

1

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Safety instructions

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

GENERAL

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Description of the clutch system

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Overview drawing of master cylinder

2-3

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.3

Overview drawing of clutch servo

2-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.4

Overview drawing of clutch lever attachment

2-5

0002

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

DESCRIPTION OF COMPONENTS

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Master cylinder

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Clutch servo

3-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.3

Thrust bearing of drawn clutch

3-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.

INSPECTION AND ADJUSTMENT

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

Inspection and adjustment of the clutch pedal

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Inspection of the clutch servo

4-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.3

Inspection of the clutch fluid level

4-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.

REMOVAL AND INSTALLATION

5-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.1

Removal and installation of the clutch servo

5-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.2

Removal and installation of the thrust bearing

5-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.3

Removal and installation of the clutch lever

5-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.4

Removal and installation of the clutch release assembly/clutch plate

5-5

0002

. . . . .

. . . . . .

5.5

Removal and installation of the pilot bearing

5-7

0002

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.6

Removal and installation of the master cylinder

5-8

0002

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6.

DRAINING AND FILLING

6-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6.1

Draining and filling the clutch system

6-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6.2

Bleeding the clutch system

6-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

7
