MODIFICATIONS TO THE ELECTRICAL INSTALLATION

Modifications to the electrical installation from chassis number 0E477514

4-48

SUPERSTRUCTURE SIDE--LIGHTS
CONNECTOR (A026)
This connector is located in the side member at
the rear left (connector 516).
Pin 1

is connected directly to the
(semi--)trailer socket (A000) pin 2
through wire 2102, and to the
rear--light/ side light relay (G000)
through fuse E000.

Pin 2

is connected directly to the
(semi--)trailer socket (A000) pin 6
through wire 2103, and to the
rear--light/ side light relay (G000)
through fuse E001.

Pin 3

is connected directly to pin 5 of the rear
fog light socket (A001) through wire
1113 and to the supply voltage through
fuse E048.

Pin 4

is connected to earth.

AUTOMATIC GEARBOX (A047)
Pin 1

is connected to contact 87 of relay
G291 through wire 5638.

Pin 2

is connected to contact 87A of relay
G291 through wire 5639.

Pin 3

is connected to contact 30 of relay
G291 through wire 5640.

Pin 4

is connected to contact 30 of relay
G294 through wire 5641.

Pin 5

is connected to contact 87A of relay
G294 through wire 5642.

Pin 6

is connected to contact 87 of relay
G294 through wire 5643.

Pin 7

is connected to the electronic unit for
gearbox control (D866) through wire
5644.

Pin 8

is connected to the PTO control switch
(C714) through wire 5628.

Pin 9

is connected to earth.

VARIANTS

Location
104, 134 In the case of a 15-pin connector,

connectors A000 and A001 are
combined.
The FA trailer connector is installed in
the back cross member of the chassis.
The pins will be allocated as follows:

Pin 1

is connected to the CTE--3 unit (2/232)
(left direction) through wire 2008.

Pin 2

is connected to the CTE--3 unit
(30/232) (right direction) through wire
2009.

Pin 3

(rear fog lights) is connected to the
supply voltage through fuse E010, relay
G005 and wire 2152.

Pin 4

is connected to earth.

11

ǹ 0209

5

Modifications to the electrical installation from chassis number 0E477514

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

4-49

Pin 5

switches the left--hand rear light
through wire 2102. If a connection is
made between contacts 2 and 1
(rear/side marker and parking lights
position) with the lighting switch
(C622), a voltage is applied to contact
85 of relay G000 through fuse E084,
wire 1101, switch C622 and wire 2100.
The relay is activated and a voltage is
applied from wire 1000, contacts 30
and 87 (from relay G000) through fuse
E000 to pin 2 (through wire 2102).

Pin 6

switches the right--hand rear light
through wire 2103. If a connection is
made between contacts 2 and 1
(rear/side marker and parking lights
position) with the lighting switch
(C622), a voltage is applied to contact
85 of relay G000 through fuse E084,
wire 1101, switch C622 and wire 2100.
The relay is activated and a voltage is
applied from wire 1000, contacts 30
and 87 (from relay G000) through fuse
E001 to pin 6 (through wire 2103).

Pin 7

is connected to relay G036 (brake--light
relay) through wire 4601.

Pin 8

is connected to the supply voltage once
the contact has been activated and the
gearbox is in reverse gear. The voltage
is applied as follows: through fuse
E016 (wire 1217), back--up switch
E501 (wire 4591) to pin 3.

Pin 9

is connected directly to the supply
voltage through fuse E048 and wire
1113. Pin 3 is also connected to
connector A026 (superstructure
side--lights, 4--pin).

151

This location provides the power supply
for accessories (M6 bolt on the central
printed circuit).

11

ǹ 0209

5

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

Modifications to the electrical installation from chassis number 0E477514

4-50

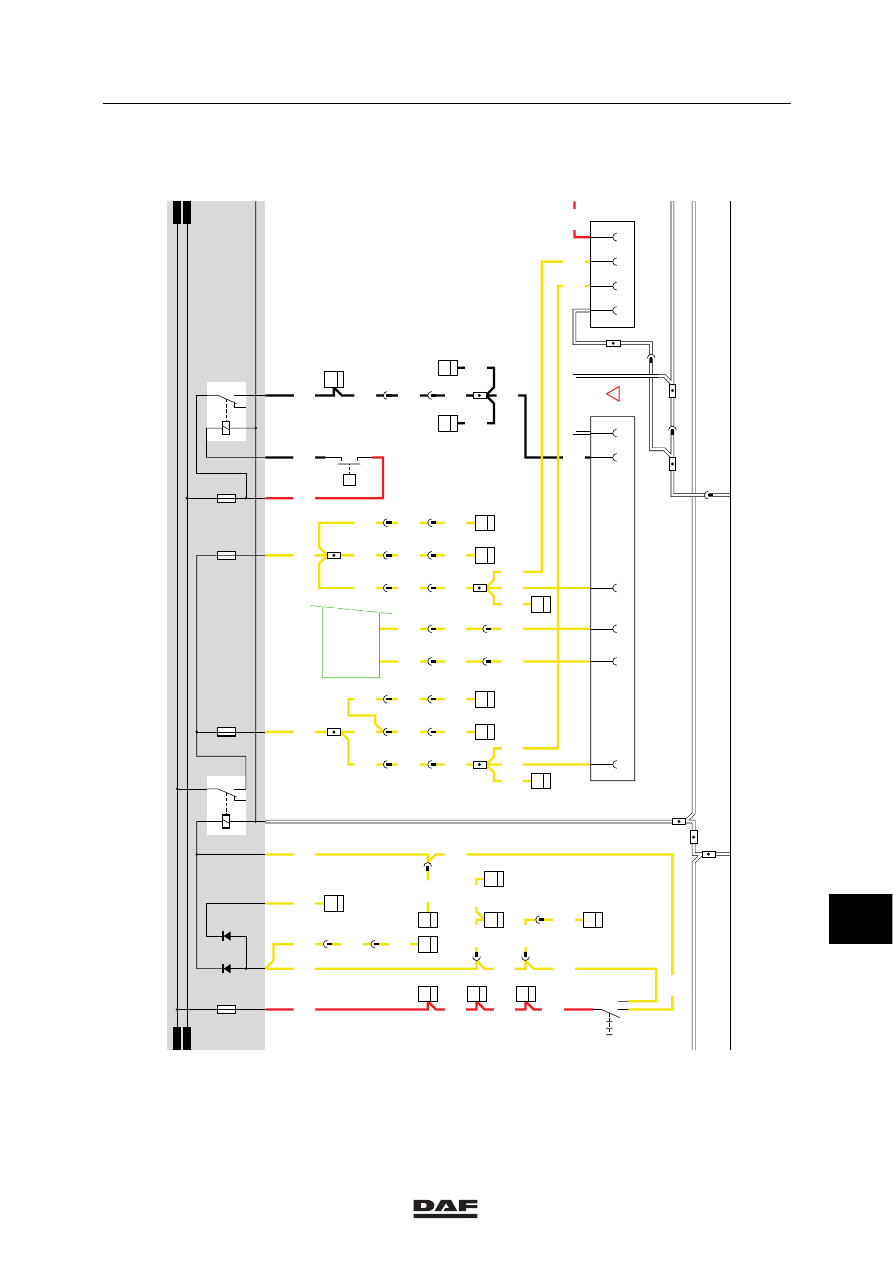

1316630/24-29

EL000380

43

1

23456789

1

0

1

1

1

2

1

3

1

4

1

5

1

6

1

7

1

8

1

9

2

0

2

1

2

2

2

3

2

4

2

5

2

6

2

7

2

8

2

9

3

0

3

1

3

2

3

3

3

4

3

5

3

6

3

7

3

8

3

9

4

0

4

1

4

2

4

3

4

4

4

5

4

6

4

7

4

8

4

9

5

0

5

1

5

2

5

3

1240

1240

1240

1240

1240

1240

1240

1240

1240

1000

1000

1010

1000

1000

1000

1000

1000

1000

1000

1000

1175

1000

1175

1000

1119

1119

1000

1010

1288

1288

1288

3428

1000

3428

1181

1181

1181

1181

1181

1181

1181

1181

1181

1181

1181

3428

25/400

1

187

7

185

1

286

1

288

B042

1

22

21

185

A

114

2/233

1/233

G525

G525

G014

1

3

B

114

2

180

1

180

30

87

G015

E168

40A

A2

A1

A

115

E043

25A

A2

A1

B032

1

21

B033

1

21

C

115

27

321

12/401

1

377

1

321

2

321

D853

7

7

35/402

1

196

2

380

D862

10

36

21

380

B199 308

36

1

276

B200 308

36

B030

1

22

A500

50

B010

M

31

30

G

3

D

B+

D+

A502

7

377

D878

E091

15A

1000

1010

1010

1000

E172

10A

E182

15A

A043

12

A038

12

A004

1

2

5

3

4

A042

12

11

ǹ 0209

5

Modifications to the electrical installation from chassis number 0E477514

MODIFICATIONS TO THE ELECTRICAL INSTALLATION

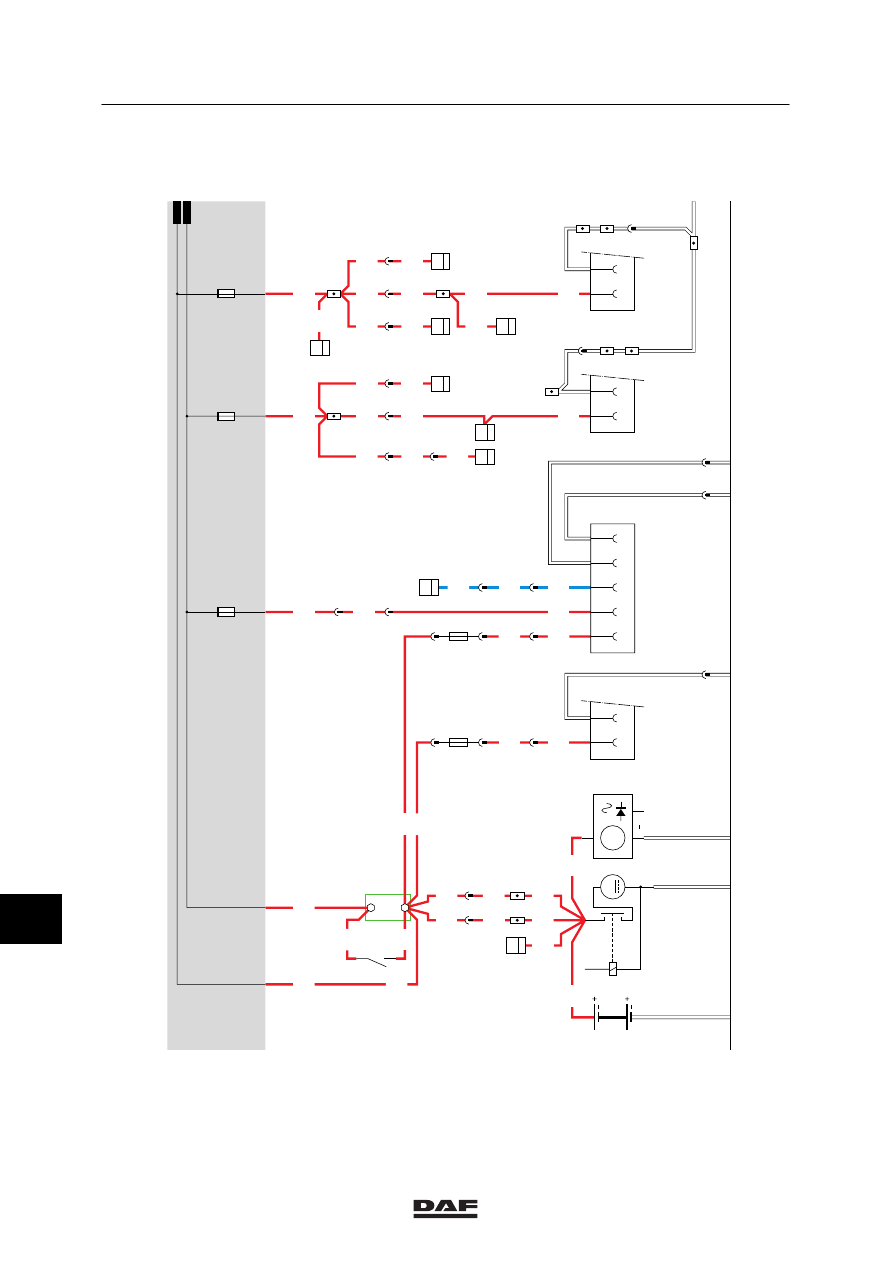

4-51
