1

MONITORING

 The  instrument  panel  remains  illumi-
nated  with  only  the  vehicle  speed  and
cruise  control  or  speed  limiter  informa-
tion, if in use.
 If there is an alert or a change in a func-
tion or to a setting, the black panel mode
is interrupted.

  Activation
      With  the  lighting  on,  press  the  left

hand button of the instrument panel
several  times  to  progressively  re-
duce the dashboard lighting level.

     Press  the  button  again  to  reduce  the

lighting  to  the  minimum  level  and
switch off the interior mood lighting.

     Press  the  button  again  to  activate

the black panel.

       Black panel

 System  allowing  certain  displays  to  be
switched off for night driving.

  Activation
 When the lighting is on:
      press  the  button  to  change  the

brightness  of  the  instruments  and
controls,

     when the level of brightness required

is reached, release the button.

  Deactivation
 When the lighting is off, or in day mode

on vehicles fi tted with daytime running

lamps,  pressing  the  button  does  not
have any effect.

          Lighting dimmer

 System  for  manual  adjustment  of  the
brightness  of  the  instruments  and  con-
trols in relation to the exterior brightness.

1

MONITORING

       Screen in the instrument panel

  Monochrome screen A

  Zero reset

  Information displays
      Press the button, located at the end

of  the   wiper  stalk ,  to  display  the
various items of trip computer infor-
mation in succession.

      Press  the  control  for  more  than

two seconds  to  reset  to  zero  the
distance

travelled,

the

average

fuel  consumption  and  the  average
speed.

The trip computer provides the following
information:

   -

range,

  -

current fuel consumption,

  -

the Stop & Start time counter * ,

  -

distance travelled,

  -

average fuel consumption,

     The  next  press  then  returns  you  to

the normal display.

 TRIP COMPUTER

  System that gives you current information
on  your  journey  (range,  fuel  consump-
tion…).

  -

average speed.

  *    Available  only  with  the  monochrome

screen A.

1

MONITORING

      A few definitions…

  Range
 (miles or km)
 This  indicates  the  distance
which  can  still  be  travelled

with  the  fuel  remaining  in  the  tank  in
relation  to  the  average  fuel  consump-
tion over the last few miles (kilometres)
travelled.

  Current fuel consumption
 (mpg or l/100 km or km/l)
  This  is  the  average  fuel  con-
sumption  during  the  last  few
seconds.

  Average fuel consumption
 (mpg or l/100 km or km/l)
  This is the average fuel con-
sumption  since  the  last  trip
computer zero reset.

  Average speed
 (mph or km/h)
  This is the average speed calcu-
lated since the last trip computer
zero reset (ignition on).

  Distance travelled
 (miles or km)
  This  indicates  the  distance
travelled  since  the  last  trip
computer zero reset.

 This  value  may  vary  following  a
change  in  the  style  of  driving  or

the  relief,  resulting  in  a  signifi -

cant  change  in  the  current  fuel
consumption.

 If  dashes  are  displayed  continu-
ously while driving in place of the
digits, contact a CITROËN dealer

or a qualifi ed workshop.

 This  function  is  only  displayed
from 20 mph (30 km/h).

 When  the  range  falls  below  20  miles

(30 km), dashes are displayed. After fi ll-

ing with at least 5 litres of fuel, the range
is recalculated and is displayed when it
exceeds 60 miles (100 km).

   Distance remaining to
destination
 (miles or km)
 This  is  the  distance  remaining

to be travelled to the fi nal destination. It

can be entered by the user.
 If  the  distance  is  not  entered,  dashes
are displayed in place of the digits.

        Stop & Start time counter
 (minutes/seconds or hours/minutes)
 If your vehicle is fi tted with Stop &

Start, a time counter calculates the

time spent in STOP mode during a journey.
It resets to zero every time the ignition
is switched on with the key.

1

MONITORING

      Monochrome screen C

 16/9 colour screen (MyWay)

  Information displays

      Press the button, located at the end

of  the   wiper  stalk ,  to  display  the
various  trip  computer  tabs  in  suc-
cession:

   -

the  current  information
tab with:

       the range,
      the current fuel

consumption,

      the distance

remaining to be
travelled or the Stop
& Start time counter,

   -

the trip  "1"  tab with:

       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the fi rst trip.

   -

the trip  "2"  tab with:

       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the second trip.

     Pressing  the  button  again  returns

you to the normal display.

      When  the  trip  required  is  displayed,

press the button on the end of the wip-
er stalk for more than two seconds.

 Trips   "1"   and   "2"   are  independent  but
their use is identical.
 For  example,  trip   "1"   can  be  used  for

daily  fi gures,  and  trip   "2"   for  monthly

fi gures.

  Trip zero reset

1

MONITORING

      A few definitions…

  Range
 (miles or km)
 This  indicates  the  distance
which  can  still  be  travelled

with  the  fuel  remaining  in  the  tank  in
relation  to  the  average  fuel  consump-
tion over the last few miles (kilometres)
travelled.

  Current fuel consumption
 (mpg or l/100 km or km/l)
  This  is  the  average  fuel  con-
sumption  during  the  last  few
seconds.

  Average fuel consumption
 (mpg or l/100 km or km/l)
  This is the average fuel con-
sumption  since  the  last  trip
computer zero reset.

  Average speed
 (mph or km/h)
  This is the average speed calcu-
lated since the last trip computer
zero reset (ignition on).

  Distance travelled
 (miles or km)
  This  indicates  the  distance
travelled  since  the  last  trip
computer zero reset.

 This  value  may  vary  following  a
change  in  the  style  of  driving  or

the  relief,  resulting  in  a  signifi -

cant  change  in  the  current  fuel
consumption.

 If  dashes  are  displayed  continu-
ously while driving in place of the
digits, contact a CITROËN dealer

or a qualifi ed workshop.

 This  function  is  only  displayed
from 20 mph (30 km/h).

 When  the  range  falls  below  20  miles

(30 km), dashes are displayed. After fi ll-

ing with at least 5 litres of fuel, the range
is recalculated and is displayed when it
exceeds 60 miles (100 km).

   Distance remaining to
destination
 (miles or km)
 This  is  the  distance  remaining

to be travelled to the fi nal destination. It

can be entered by the user.
 If  the  distance  is  not  entered,  dashes
are displayed in place of the digits.

        Stop & Start time counter
 (minutes/seconds or hours/minutes)
 If your vehicle is fi tted with Stop &

Start, a time counter calculates the

time spent in STOP mode during a journey.
It resets to zero every time the ignition
is switched on with the key.



2

MULTIFUNCTION SCREENS

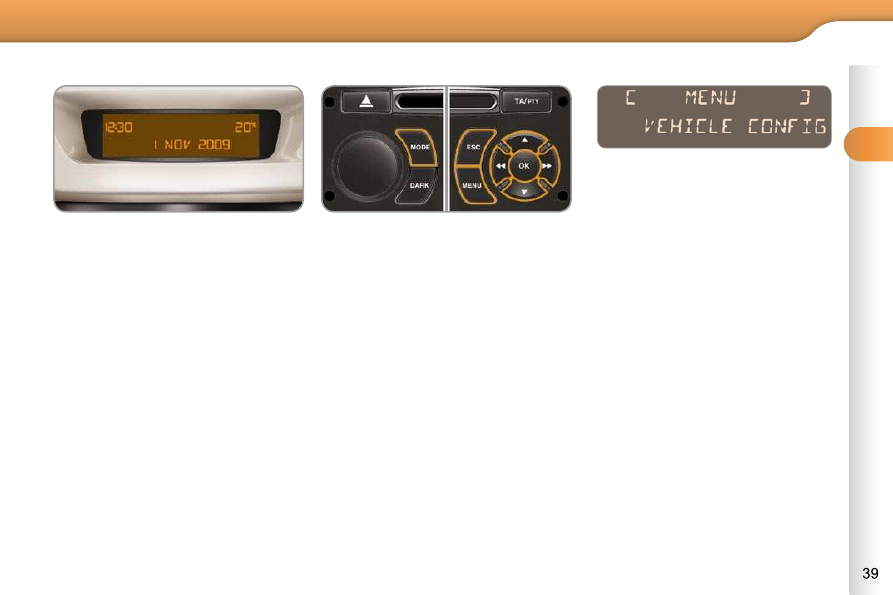

MONOCHROME SCREEN A

  Displays on the screen

 This displays the following information:
   -

time,

  -

date,

  -   ambient temperature (this fl ashes if

there is a risk of ice),

  -

status of the doors and boot,

  -

audio sources (radio, CD...),

  -

trip  computer  (refer  to  the  "Instru-
ments and Controls" section).

 Warning  messages  (e.g.:  "Emission
control  system  faulty")  or  information
messages  (e.g.:  "Boot  open")  may  ap-
pear temporarily. These can be cleared
by pressing the  "ESC"  button.

  Controls

 From  the  control  panel  of  your  Audio
system, you can:
      press  the   "MENU"   button  to  gain

access to the  main menu ,

     press the "  " or "  " buttons to scroll

through the items on the screen,

     press the  "MODE"  button to change

the permanent application (date, au-
dio source...),

     press  the  "  "  or  "  "  buttons  to

change a setting value,

     press the  "OK"

  button to confi rm,



or

     press the  "ESC"  button to abandon

the operation in progress.

  Main menu

      Press  the   "MENU"   button  to  gain

access  to  the   main  menu ,  then
press  the  "  "  or  "  "  buttons  to
scroll through the various menus:

   -   radio-CD,
  -   vehicle confi guration,
  -   options,
  -   display settings,
  -   languages,
  -   units.

     Press the  "OK"  button to select the

menu required.

  Radio-CD
 With  the  Audio  system  switched  on,
once  the  "Radio-CD"  menu  has  been
selected you can activate or deactivate
the  functions  linked  with  use  of  the  ra-
dio  (RDS,  REG),  or  the  CD  (introscan,

shuffl e, CD repeat).
 For  more  information  on  the  "Radio-
CD" application, refer to the Audio sys-
tem  part  of  the  "Audio  and Telematics"
section.

2

MULTIFUNCTION SCREENS

  Vehicle confi guration

 Once the "Vehicle Confi guration" menu

has been selected, you can activate or
deactivate the following equipment:
   -

wiper linked with reverse gear (refer
to the "Visibility" section),

  -

guide-me-home lighting (refer to the
"Visibility" section),

  -

parking

sensors

(refer

to

the

"Driving" section).

  Options
 Once  the  "Options"  menu  has  been
selected,  you  can  start  diagnostics  of
the  status  of  the  equipment  (active,  not
active, faulty).

  Display settings
 Once  the  "Display  settings"  menu  has
been selected, you  can  gain  access  to
the following settings:
   -

year,

  -

month,

  -

day,

  -

hour,

  -

minutes,

  -

12 or 24 hour mode.

      Once  you  have  selected  a  setting,

press  the  "  "  or  "  "  buttons  to
change its value.

     Press  the  "  "  or  "  "  buttons  to

switch  respectively  to  the  previous
or next setting.

     Press  the   "OK"   button  to  save  the

change  and  return  to  the  normal
display  or  press  the   "ESC"   button
to cancel.

  Languages
 Once the "Languages" menu has been
selected, you can change the language
used by the display (Français, Italiano,
Nederlands,

Portugues,

Portugues-

Brasil, Deutsch, English, Espanol).

  Units
 Once  the  "Units"  menu  has  been  se-
lected, you can change the units of the
following parameters:
   -

temperature (°C or °F),

  -

fuel consumption (l/100 km, mpg or km/l).

 Once the fuel consumption units
have been set to mpg, the infor-
mation  in  the  instrument  panel
screen  on  speed  and  distance
will also be in mph and miles.

 For safety reasons, confi guration

by the driver of the multifunction
screen must only be done when
stationary.



2

MULTIFUNCTION SCREENS

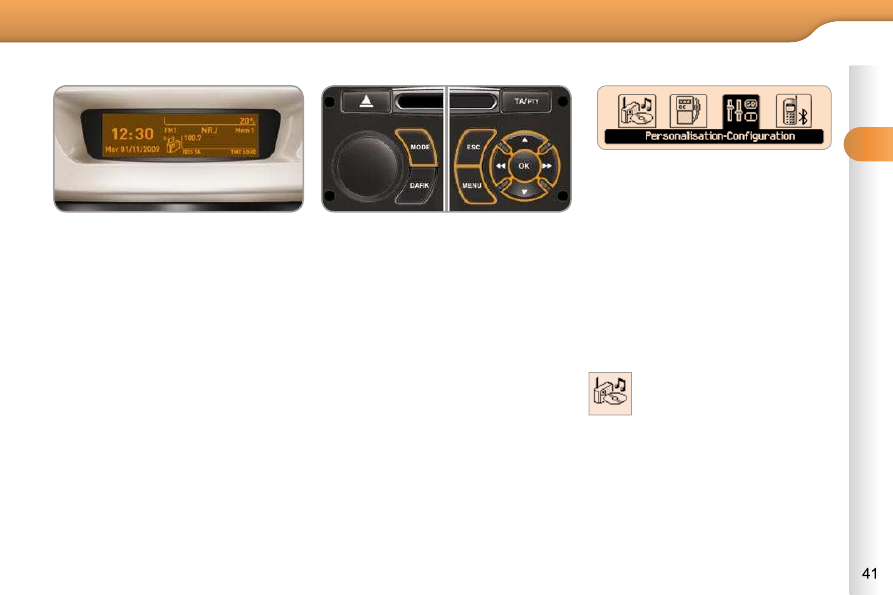

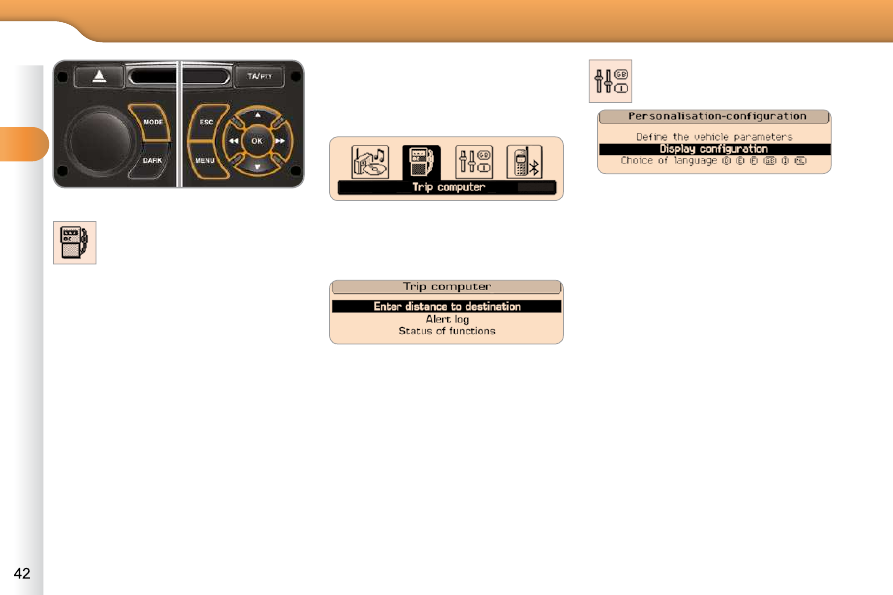

MONOCHROME SCREEN C

  Displays on the screen

 This displays the following information:
   -

time,

  -

date,

  -   ambient temperature (this fl ashes if

there is a risk of ice),

  -

status of doors and boot,

  -

audio sources (radio, CD, USB port,
jack socket etc.),

  -

trip computer (refer to the "Instruments
and controls" section).

 Warning  messages  (E.g.  "Emisions
control  system  faulty")  or  information
messages  (E.g.: Automatic  headlamps
active") may appear temporarily. These
can  be  cleared  by  pressing  the   "ESC"
button.

  Controls

 From your Audio system control panel,
you can:
      press  the   "MENU"   button  to  gain

access to the  main menu ,

     press the "  " or "  " buttons to scroll

through the items on the screen,

     press the  "MODE"  button to change

the permanent application (trip com-
puter, audio source...),

     press  the  "  "  or  "  "  buttons  to

change a setting value,

     press the  "OK"

  button to confi rm,

 or
      press  the   "ESC"   button  to  abandon

the operation in progress.

  Main menu

      Press  the   "MENU"   button  to  gain

access to the  main menu :

   -   audio functions,
  -   the trip computer,
  -   personalisation-confi guration,
  -   telephone (hands-free kit).

     Press the "  " or "  " buttons to se-

lect the menu required, then confi rm

by pressing the  "OK"  button.

  "Audio functions" menu

 With  the  Audio  system  switched  on,
once this menu has been selected you
can activate or deactivate the functions
linked with use of the radio (RDS, REG,

RadioText),  the  CD  (introscan,  shuffl e,

CD  repeat)  or  the  MP3  player  (USB
port/jack socket).
 For  more  information  on  the  "Audio
functions"  application,  refer  to  the
Audio  system  part  of  the  "Audio  and
Telematics" section.

2

MULTIFUNCTION SCREENS

  "Trip computer" menu

 Once this menu has been selected, you
can consult information concerning the
status of the vehicle (warnings log, sta-
tus of functions, etc.)

  Alert log
 This  summarises  the  active  warning
messages,  displaying  them  in  succes-
sion on the multifunction screen.

  "Personalisation-

Configuration" menu

  Defi ne the vehicle parameters
 Once this menu has been selected, you
can activate or deactivate the following
equipment:
   -

wiper linked to reverse gear (refer to
the "Visibility" section),

  -

guide-me-home lighting

  -

parking

sensors

(refer

to

the

"Driving" section).

     In  the   "  Trip  computer  "   menu,  se-

lect  one  of  the  following  applica-
tions:

       Press  the   "MENU"   button  to  gain

access to the general menu.

     Press the arrows, then the  "OK"  but-

ton  to  select  the   "  Trip  computer  "
 menu.

 Once this menu has been selected, you
can  gain  access  to  the  following  func-
tions:
   -   defi ne the vehicle parameters,

  -   display confi guration,
  -

choice of language.

  Status of functions
 This  summarises  the  status  (active  or
inactive) of the vehicle's functions.

  Enter distance to destination
 This allows you to enter an approximate

distance until your fi nal destination.



2

MULTIFUNCTION SCREENS

 Example:  setting  of  the  duration  of  the
guide-me-home lighting
      Press the "  " or "  " buttons, then

the  "OK"  button to select the menu
required.

     Press  the  "  "  or  "  "  buttons,

then  the   "OK"   button  to  select  the
"Guide-me-home headlamps" line.

     Press the "  " or "  " buttons to set

the  value  required  (15,  30  or  60  sec-
onds),  then  press  the   "OK"   button

to confi rm.

     Press the "  " or "  " buttons, then

the  "OK"  button to select the  "OK"

box and confi rm or press the  "ESC"

button to cancel.

  Choice of language
 Once  this  menu  has  been  selected,
you  can  change  the  language  used
by  the  display  (Deutsch,  English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ).

  "Telephone" Menu

 For safety reasons, confi guration

by the driver of the multifunction
screen must only be done when
stationary.

  Display confi guration
 Once this menu has been selected, you
can gain access to the following settings:
   -

brightness-video setting,

  -

date and time setting,

  -

selection of units.

 Once the fuel consumption units
have been changed to mpg, the
information  in  the  screen  rela-
ting  to  speed  and  distance  also
changes  to  mph  and  miles  re-
spectively.

 With Audio  system on,  once  this menu

is  selected  you  can  confi gure  your

Bluetooth  hands-free  system  (pairing),
view  the  various  telephone  directories
(list  of  calls,  services...)  and  manage
your  calls  (call,  hang  up,  second  call,
secret mode...).
 For more information on the "Telephone"
function, refer to the Audio system part
of the "Audio and telematics" section.

  *   According to country of destination.

2

MULTIFUNCTION SCREENS

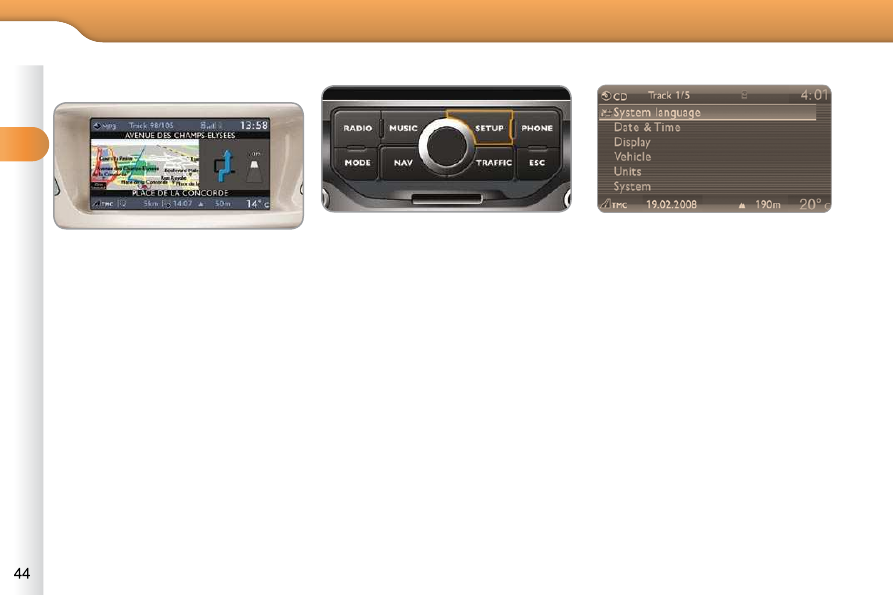

16/9 COLOUR SCREEN
(MYWAY)

  Displays on the screen

 It displays the following information au-
tomatically and directly:
   -

time,

  -

date,

  -

altitude,

  -

ambient temperature (the value dis-

played  fl ashes  if  there  is  a  risk  of

ice),

  -

check of the doors,

  -

warning and vehicle function status
messages, displayed temporarily,

  -

audio functions,

  -

trip  computer  information  (see  the
"Monitoring" section),

  -

satellite  navigation  system  informa-
tion.

  Controls

 MyWay  To  select  one  of  the  applica-
tions, at the control panel:
      press

the

dedicated

 "RADIO" ,

 "MUSIC" ,

 "NAV" ,

 "TRAFFIC" ,

 "SETUP"   or   "PHONE"   button  for
access to the corresponding menu,

     turn the dial to change the selection,
  

   press the dial to confi rm the selection,



or

     press the  "ESC"  button to abandon

the  current  operation  and  return  to
the previous display.

 For  more  information  on  these  applica-
tions, refer to the "Audio and Telematics"

section or to the specifi c user guide given

to you with the other owner's documents.

  "SETUP" menu

       Press  the   "SETUP"   button  to  gain

access to the  "SETUP"  menu. This
allows  you  to  select  from  the  follo-
wing functions:

   -   "System language",
  -   "Date and time",
  -   "Display",
  -   "Vehicle",
  -   "Units",
  -   "System".



2

MULTIFUNCTION SCREENS

  *   According to country.

  System language
 This menu allows you to select the lan-
guage  used  by  the  display:  Deutsch,
English,  Espanol,  Français,  Italiano,
Nederlands, Polski, Portugues, Türkçe * .

  Date and time
 This  menu  allows  you  to  set  the  date
and time, the format of the date and the
format  of  the  time  (refer  to  the  "Audio

and Telematics" section or to the specifi c

user  guide  given  to  you  with  the  other
owner's documents).

  Display
 This menu allows you to set the bright-
ness  of  the  screen,  the  screen  colour
scheme and the colour of the map (day/
night or auto mode).

  Vehicle
 This  menu  allows  you  to  activate  or
deactivate  certain  driving  and  comfort
equipment:
   -

wiper linked with reverse gear (refer
to the "Visibility" section),

  -

guide-me-home  lighting  and  dura-
tion (refer to the "Visibility" section),

  -

parking sensors (refer to the "Driving"
section).

  Units
 This  menu  allows  you  to  select  the
units:  temperature  (°C  or  °F)  and  fuel
consumption (km/l, l/100 or mpg).

  System
 This menu allows you to restore the fac-

tory confi guration, display the software

version and activate scrolling text.

 For  safety  reasons,  confi gura-

tion  of  the  multifunction  screen
by the driver must only be done
when stationary.

3

COMFORT

VENTILATION

  Air intake

 The air circulating in the passenger com-

partment is fi ltered and originates either

from the outside via the grille located at

the base of the windscreen or from the

inside in air recirculation mode.

  Air treatment

 The incoming air follows various routes

depending  on  the  controls  selected  by

the driver:

   -   direct arrival in the passenger com-

partment (air intake),

  -

passage  through  a  heating  circuit
(heating),

  -

passage  through  a  cooling  circuit

(air conditioning).

 The temperature control enables you to

obtain  the  level  of  comfort  required  by

mixing the air of the various circuits.

 The air distribution control enables you

to diffuse the air in the passenger com-

partment combining several air vents.

 The  air  fl ow  control  enables  you  to

increase  or  reduce  the  speed  of  the

ventilation blower.

  Control panel

 The controls of this system are grouped

together on control panel  A  on the cen-

tre  console.  Depending  on  the  model,

the functions offered are:

   -   the level of comfort required,

  -   air fl ow,

  -   air distribution,

  -   demisting-defrosting,

  -   manual  or  digital  air  conditioning

controls.

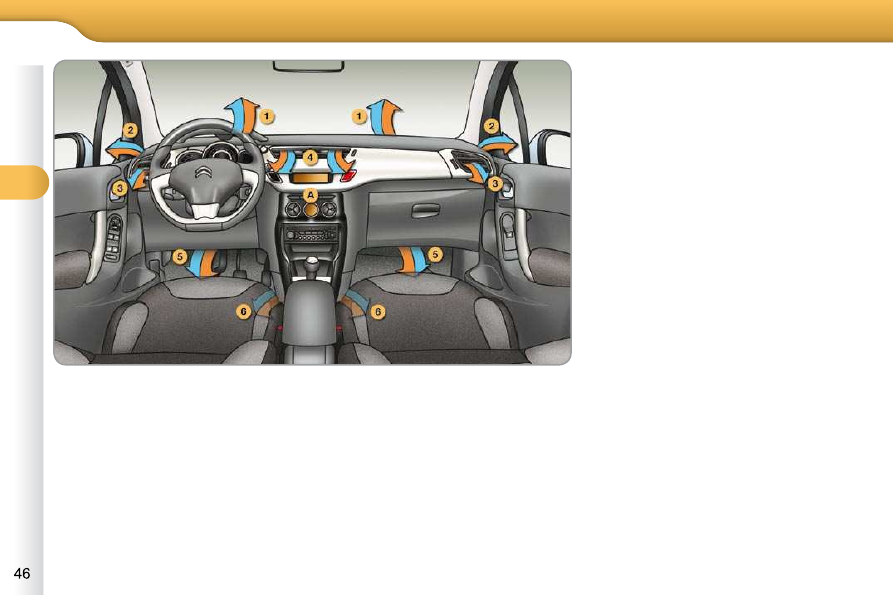

  Air distribution

   1.

Windscreen demisting-defrosting vents.

  2.

   Front side window demisting-defrost-

ing vents.

  3.

   Side adjustable air vents.

  4.

   Central adjustable air vents.

  5.

   Air outlets to the front footwells.

  6.

   Air outlets to the rear footwells.

3

COMFORT

RECOMMENDATIONS FOR VENTILATION AND AIR CONDITIONING

 In  order  for  these  systems  to  be  fully  effective,  follow  the  operation  and

maintenance guidelines below:
   

   To obtain an even air distribution, take care not to obstruct the exterior

air  intake  grilles  located  at  the  base  of  the  windscreen,  the  nozzles,

the  vents  and  the  air  outlets,  as  well  as  the  air  extractor  located  in

the boot.

  

   Do  not  cover  the  sunshine  sensor,  located  on  the  dashboard;  this  is

used for regulation of the digital air conditioning system.

  

   Operate the air conditioning system for at least 5 to 10 minutes, once or

twice a month to keep it in perfect working order.

  

   Ensure  that  the  passenger  compartment  fi lter  is  in  good  condition

and have the fi lter elements replaced regularly (refer to the "Checks"

section).



We recommend the use of a combined passenger compartment fi lter.

Thanks to its special active additive, it contributes to the purifi cation of

the air breathed by the occupants and the cleanliness of the passenger

compartment (reduction of allergic symptoms, bad odours and greasy

deposits).

  

   To ensure correct operation of the air conditioning system, you are also

advised to have it checked regularly as recommended in the Mainte-

nance and Warranty Guide.

  

   If  the  system  does  not  produce  cold  air,  switch  it  off  and  contact  a

CITROËN dealer or a qualifi ed workshop.

 When towing the maximum load on a steep gradient in high temperatures,

switching off the air conditioning increases the available engine power and

so improves the towing ability.

  If after an extended stop in sun-

shine, the interior temperature is

very high, fi rst ventilate the pas-

senger  compartment  for  a  few

moments.

Put the air fl ow control at a setting

high  enough  to  quickly  change

the air in the passenger compart-

ment.

 The  air  conditioning  system

does  not  contain  chlorine  and

does not present any danger to

the ozone layer.

  The  condensation  created  by

the  air  conditioning  results  in  a

discharge of water under the ve-

hicle which is perfectly normal.

3

COMFORT

 HEATING/VENTILATION

 MANUAL AIR CONDITIONING



The heating/ventilation or air condition-

ing  systems  operates  with  the  engine

running, as well as in STOP mode with

Stop & Start.

  1. Temperature adjustment

  2. Air fl ow adjustment

   

   Turn  the  dial  from  blue

(cold) to red (hot) to adjust

the temperature to your re-

quirements.

   

   Turn  the  dial  from  posi-

tion  1   to  position   5   to  ob-

tain a comfortable air fl ow.

  

   If you place the air fl ow con-

trol in position  0

  (deactivation

of  the  system),  the  tempera-

ture  is  no  longer  maintained

at  a  comfortable  level.  How-

ever, a slight fl ow of air, due to

the movement of the vehicle,

can still be felt.

  Manual control panel

 Electric control panel

  Manual control panel

 Electric control panel

3

COMFORT

 HEATING/VENTILATION

 MANUAL AIR CONDITIONING



The heating/ventilation or air condition-

ing  systems  operates  with  the  engine

running, as well as in STOP mode with

Stop & Start.

  1. Temperature adjustment

  2. Air fl ow adjustment

   

   Turn  the  dial  from  blue

(cold) to red (hot) to adjust

the temperature to your re-

quirements.

   

   Turn  the  dial  from  posi-

tion  1   to  position   5   to  ob-

tain a comfortable air fl ow.

  

   If you place the air fl ow con-

trol in position  0

  (deactivation

of  the  system),  the  tempera-

ture  is  no  longer  maintained

at  a  comfortable  level.  How-

ever, a slight fl ow of air, due to

the movement of the vehicle,

can still be felt.

  Manual control panel

 Electric control panel

  Manual control panel

 Electric control panel
