Citroen C6 Dag (2008 year). Instruction - part 9

132

IV

Q

UESTION

A

NSWER

S

OLUTION

Traf f ic  A nnounc ements  ( TA)
is  displayed.  I  do  not  receive

any traffi c information or public

announcements.

The particular radio station is not in the regional traffi c

information network.

Change  to  a  radio  station  that  does  broadcast

traffi c information.

The reception quality of the radio
station being listened to gradually
deteriorates.

The  vehicle  is  too  distant  from  the  transmitter,  or  no
transmitter is present in the geographical area you are
passing through.

Activate the RDS function to allow the system to
check whether a more powerful transmitter is to
be found in the geographical area.

The environment (hills, high buildings, tunnels, under-
ground  car  parks,  etc.)  is  blocking  reception,  even  in
RDS mode.

This phenomenon is normal and does not imply
anything wrong with the radio.

The aerial is absent or has been damaged (for example
after  going  through  a  car  wash  or  in  an  underground
car park).

Have the aerial checked by a CITROËN dealer.

When the engine is not running, the
radio stops after a few minutes.

When the engine is switched off, the working time for the
radio depends on the battery charge. The interruption is
normal.: the radio goes into economy mode, cutting off
in order to save the vehicle’s battery.

You have to start the engine so as to increase
the battery charge.

The message "the audio system
is  overheating"  appears  on  the
screen.

In  order  to  protect  the  audio  equipment  in  excessive
ambient temperatures, the radio goes into an automatic
thermic protection mode which results in a reduction in
sound volume or stopping of the CD player.

Switch off the audio system for a few minutes in
order to allow the system to cool down.

F R E Q U E N T L Y- A S K E D   Q U E S T I O N S

133

V

A

This operation should only
be performed while the
vehicle is stationary.

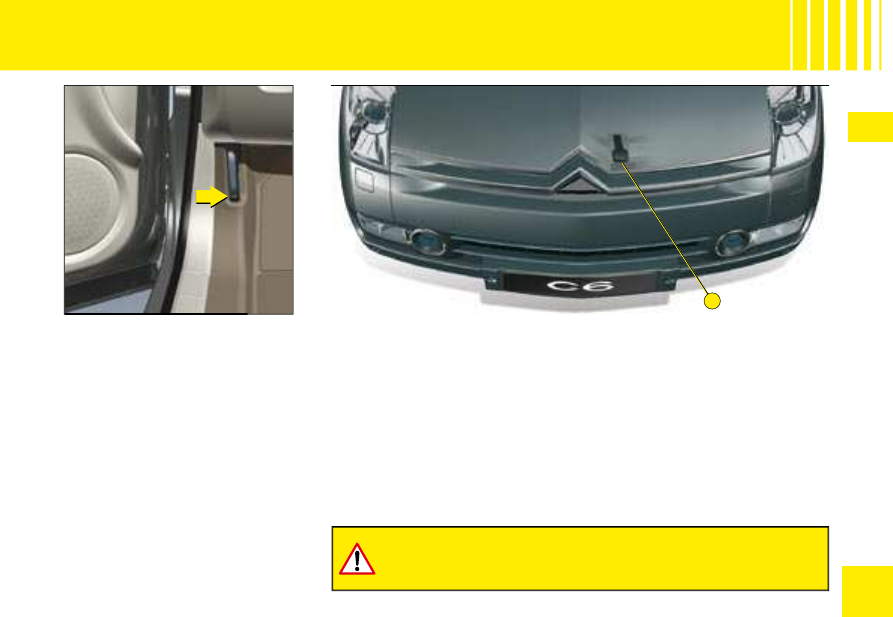

To release the bonnet, pull the con-
trol  located  under  the  dashboard
towards you.

Lift the lever A located under the bonnet close to the centre, then pull.

To close

Lower the bonnet carefully, then let it drop shut.

Check that the bonnet is properly secured.

O P E N I N G   T H E   B O N N E T

134

V

A

B

C

D

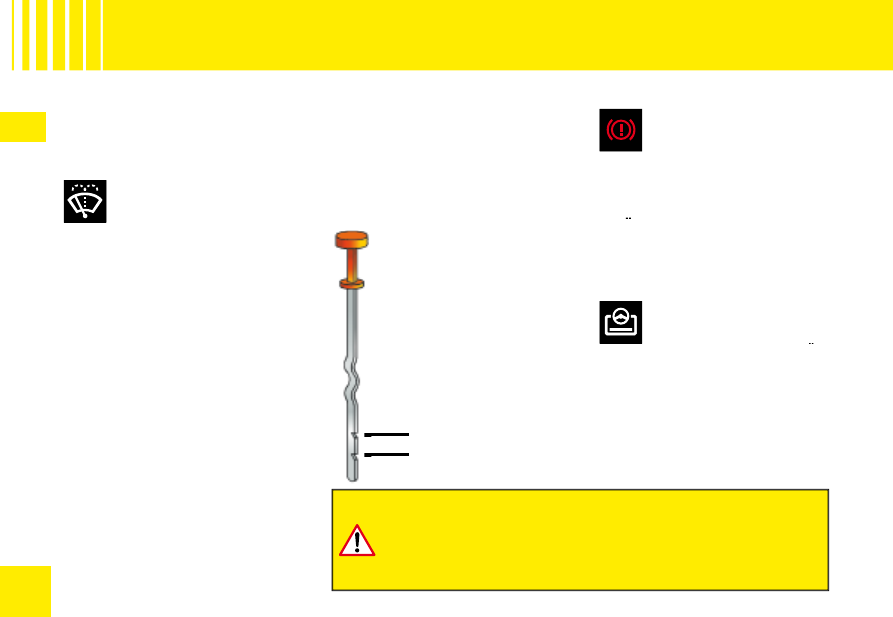

L E V E L S

Air fi lter

Follow  the  requirements
set out in the Maintenance
Guide.

REFER TO THE CHAPTER: USER PRECAUTIONS.

Screen wash and

headlamp wash fl uid

Use

CITROËN-approved

products wherever possible.

Capacity: See "Capacities".

Engine coolant

The  fl uid  level  should  be

between the marks MIN. and
MAX. on the header tank.

Engine hot, wait at least 15 minutes.
Quality: See "Maintenance Guide".
Never  do  anything  relating  to
the cooling system of an engine
that is hot.

Poles "+" and "-" for
starting with a slave
battery

See  "Starting  with  a  slave

battery".

Engine oil

Check  the  engine  oil  level
on  horizontal  ground  with
the  engine  having  been

switched off for at least 15 minutes.
Quality: See "Maintenance Guide".

Pull  out  the  manual  dip-
stick.
The

level

should

be

between  the  marks  MIN.
and MAX. on the gauge.
It must never exceed the
maximum.

MAX.

MIN.

Brake fl uid

The level of fl uid should be

between  the  marks  MIN.
and MAX. on the reservoir.

Quality: See "Maintenance Guide".
If  the  warning  lamp  comes  on
while  you  are  driving,  stop
immediately  and  contact  a  CIT-
ROËN dealer.

immediately  and

immediately

Power steering and
suspension oil

For topping up, it is neces-
sary  to  go  to  a  CITROËN

For topping up, it is neces-

neces-

dealer.
Quality: See "Maintenance Guide".

If opening the bonnet when the engine is hot, even if it is
stopped and the ignition is switched off, remember that
the cooling fan may operate at any moment.
Between routine servicing visits, check the level of
engine oil frequently as well as before going on a long
journey.

•

•

137

V

D

B

1

1

TOPPING UP ENGINE OIL

Before fi lling, pull out the dipstick.
Check the dipstick after fi lling.
It  must  never  exceed  the  maxi-
mum.
Screw  the  cap  back  on  and  close
the bonnet.
Quality: See "Maintenance Guide".

L E V E L S

RADIATOR – COOLANT FLUID

Checking the level and topping up

with fl uid must always be done with

the engine cold.

Engine hot

Wait  15 minutes  or  for  the  tem-
perature  to  be  lower  than  100  °C
and  then  carefully  unscrew  the
cap so as to allow the pressure to
drop, protecting yourself with, say,
a cloth.

Topping up the coolant

The  level  of  coolant 1  should  be
between the MIN. and MAX. mark-
ings on the header tank.
Top  up  the  level.  If  you  have  to
put  in  more  than  1 litre,  have  the
cooling  system  checked  by  a
CITROËN dealer.

cooling  system  checked

cooling  system

Make  sure  that  the  cap  is  back
on properly.
Note:  If  you  need  to  top  up  the

fl uid  frequently,  this  indicates  a

malfunction which you should get

checked  at  the  earliest  opportu-

nity.
Remark:  The  cooling  fan  may
operate  for  around  10  minutes
after the engine has stopped.
Quality: See "Maintenance Guide".

If  opening  the  bonnet  when  the  engine  is  hot,  even  if  it  is
stopped and the ignition is switched off, remember that the
cooling fan may operate at any moment.

135

V

D

B

A

C

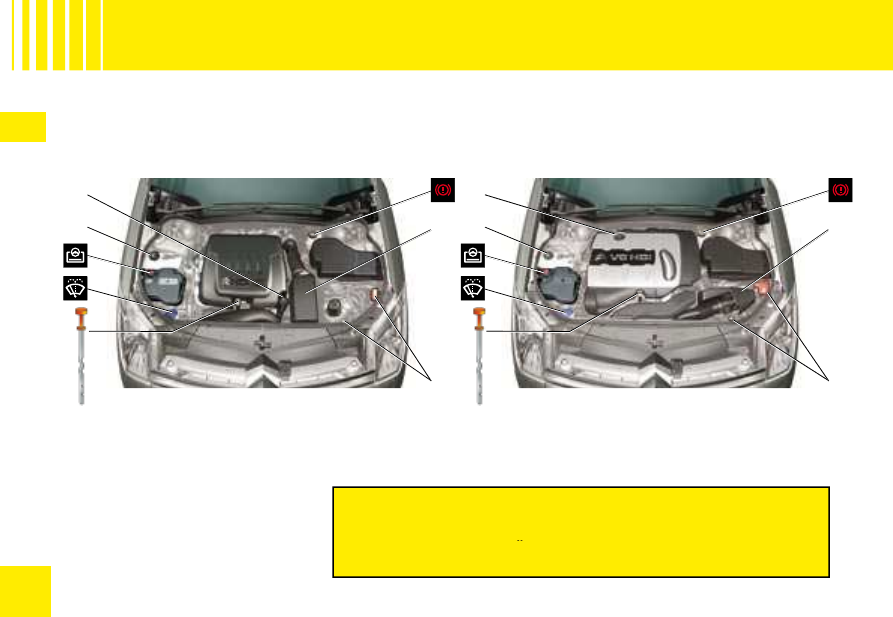

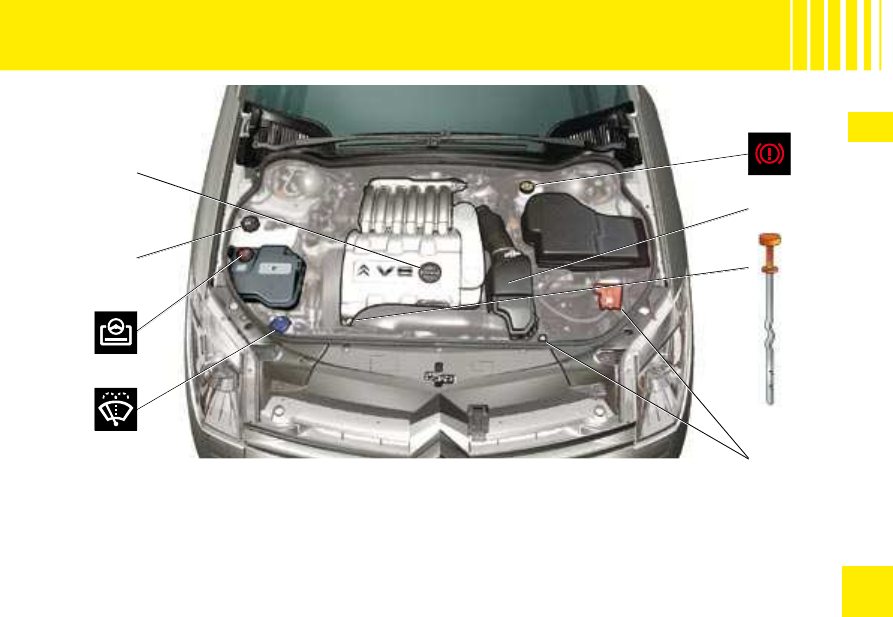

V 6   E N G I N E

136

V

D

B

A

C

D

B

A

C

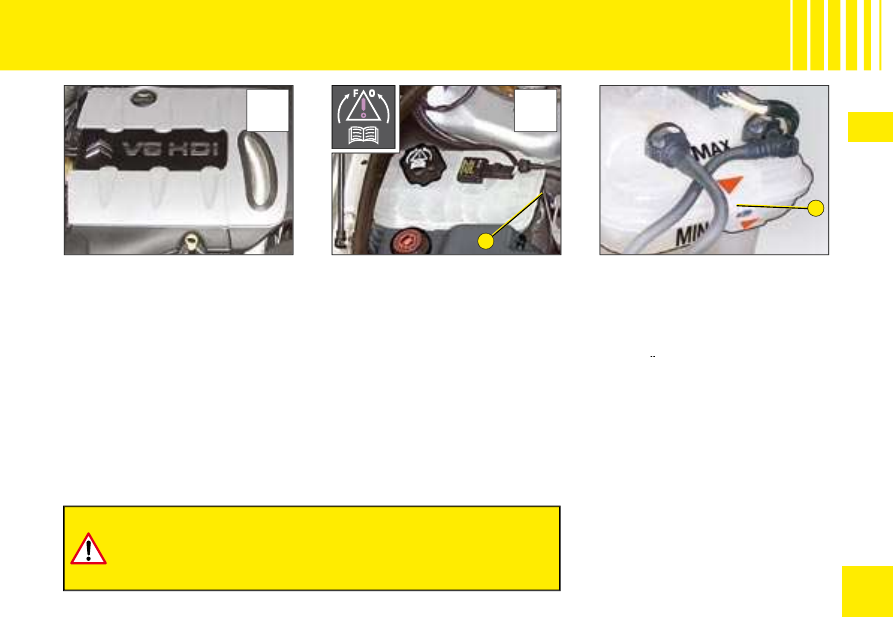

H D I   E N G I N E S

HDi engines are the result of advanced technology.

Any intervention requires special qualifi cations which only a

CITROËN dealer can guarantee.

Any intervention requires special qualifi cations which only a

Any intervention requires special qualifi cations which only a

The  diesel  fuel  circuit  being
under high pressure:
ANY  INTERVENTION  ON  THE
CIRCUIT IS PROHIBITED.

2.2 HDi 16V engine

V6 Hdi engine

138

V

A

D

C

B

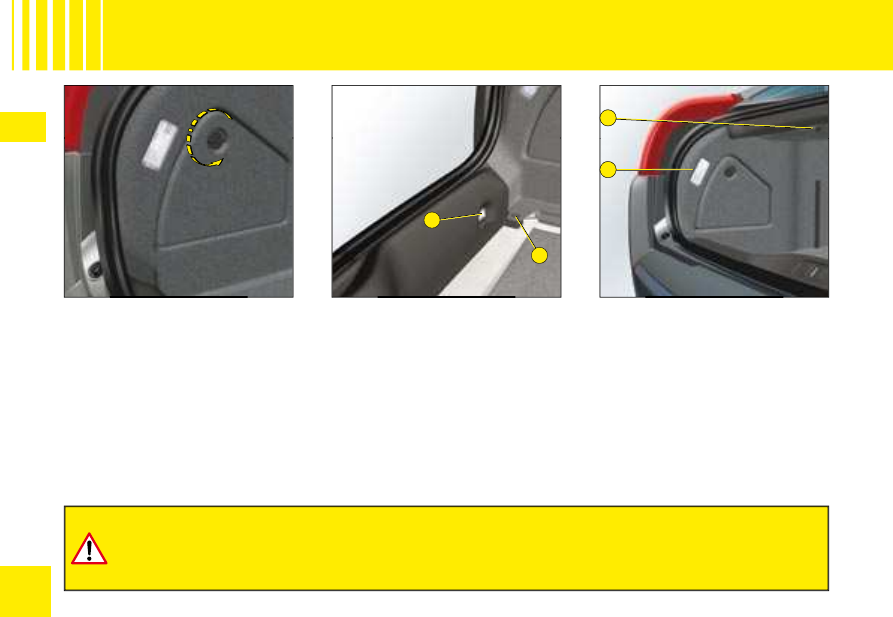

BATTERY LOCATION AND
ACCESS

The  battery  is  located  in  the  boot
under  the  left  hand  wing  trim.  To
access  the  battery,  rotate  the  pin

on the fl ap by a 1/4.

CHANGING THE BATTERY (Contact a CITROËN dealer).

1. Release the two pins on each side at the back of the boot, and remove

the boot fl oor.

2.

On each side trim, release the two fi xing pins A.

3. Undo the two screws B on each side and remove the sill embellisher.
4. On the side trim close to the battery, release the pin D.
5. Separate the side trim close to the battery, pulling hard to free the other

fi xing points.

6. Unclip the boot lamp C.
7. Disconnect both battery terminals.
8. Release the battery from its support.
9. Remove the battery.

Before changing or repairing the battery, open all four windows.
If you have to unlock your vehicle with the key because of a problem with the battery, any opening/closing
of a door with the window closed may seriously damage the glass to the point of breaking it.

1 2   V   B A T T E R Y

139

V

STARTING THE ENGINE AFTER DISCONNECTING AND RECONNECTING THE BATTERY

1. Turn the ignition key.
2.

Wait approximately 1 minute before operating the starter in order to allow the electronic systems to re-initialise.

After the battery has been disconnected for a lengthy period of time, it may be necessary to re-initialise the following
functions:

The anti-pinch on the windows.
The anti-pinch on the sun roof.
The multifunction display parameters (date, time, language, units of distance and of temperature).
The Radio stations.
The NaviDrive. See NaviDrive instructions.

IMPORTANT

In the event of a battery failure, and if the boot is closed, it is then necessary to feed an electrical supply to your
vehicle. See following page.

•
•
•
•
•

1 2   V   B A T T E R Y

140

V

B

C

A

1 2   V   B A T T E R Y

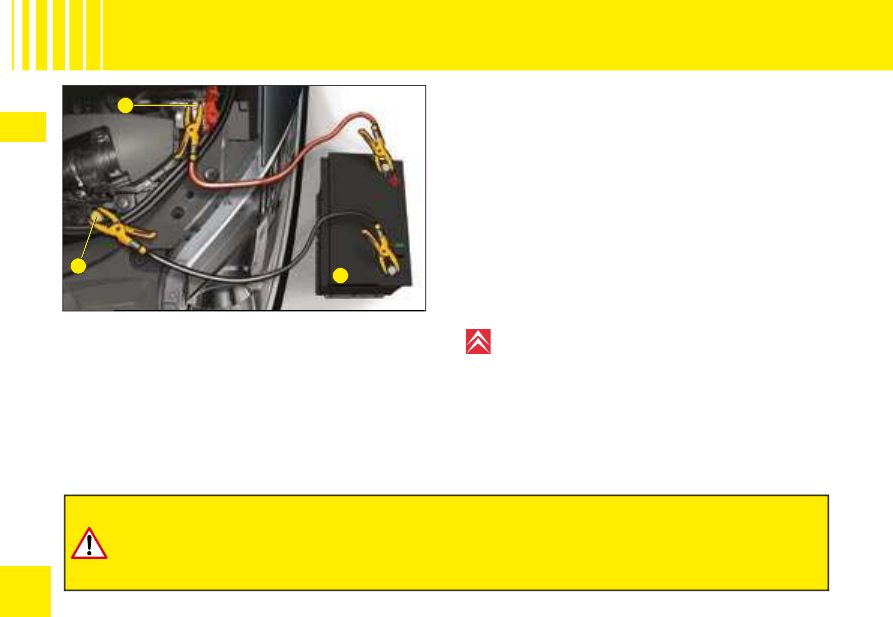

STARTING THE ENGINE WITH AN ASSISTING
BATTERY

If the battery is discharged, it is possible to use either
a separate emergency battery or a battery on another
vehicle.
If  you  use  the  battery  on  another  vehicle,  stop  the
engine  on  the  latter.  The  two  vehicles  must  not  come
into direct contact with each other.
Check that the assisting battery has suffi cient voltage

(12 V).
Connect the cables according to the order indicated in

order

the diagram.

A  Pole "+" on the vehicle being assisted (under the

red cover).

B  Assisting battery.
C  Pole "–" on the assisted vehicle (under the bonnet).
Check that the leads are well secured (risk of sparks).
Start the engine of the assisting vehicle. Let the engine
run for around 1 minute at a slightly accelerated idle.
Operate the starter on the vehicle being assisted.
It  is  essential  to  follow  the  indicated  sequence
correctly.

Never approach with a fl ame or create sparks in the vicinity of the battery (explosive gas).
The battery contains dilute sulphuric acid which is highly corrosive.
When handling batteries, always protect your face and especially your eyes.
In the event of any contact with the skin, rinse immediately with copious amounts of fresh water.

ADVICE

Do not touch the leads during the operation.
Do not lean over the batteries.
Disconnect  the  cables  in  reverse  order,  making  sure
they do not touch together.

141

V

F2

F9

F6

F5

F1

F7

F4

F3

F10

F8

F13 F12 F14

F17

SH

F11

F15

F15

G29

G30

G31

G32

G33

G34

G35

G36

G38

G40

G37

G39

F U S E S

D A S H B O A R D

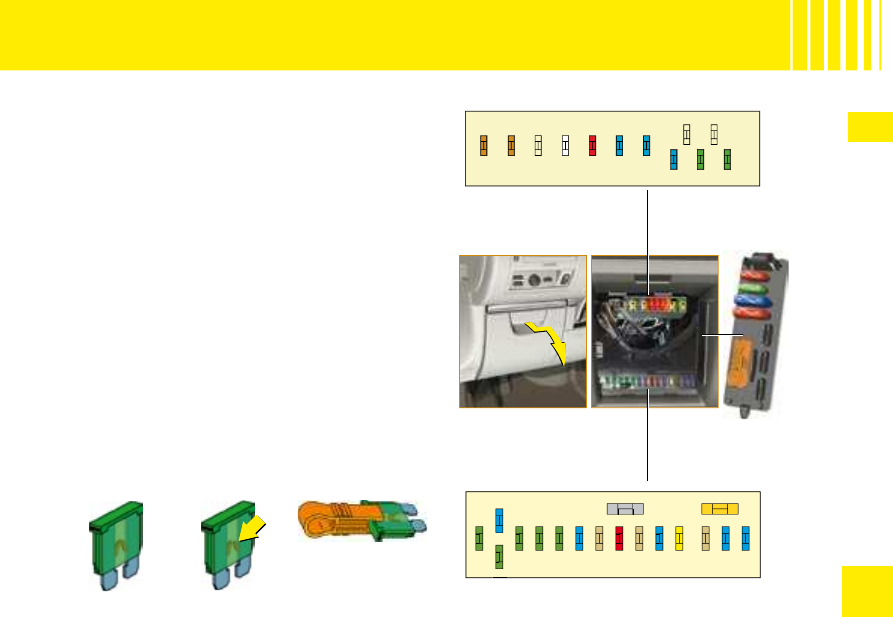

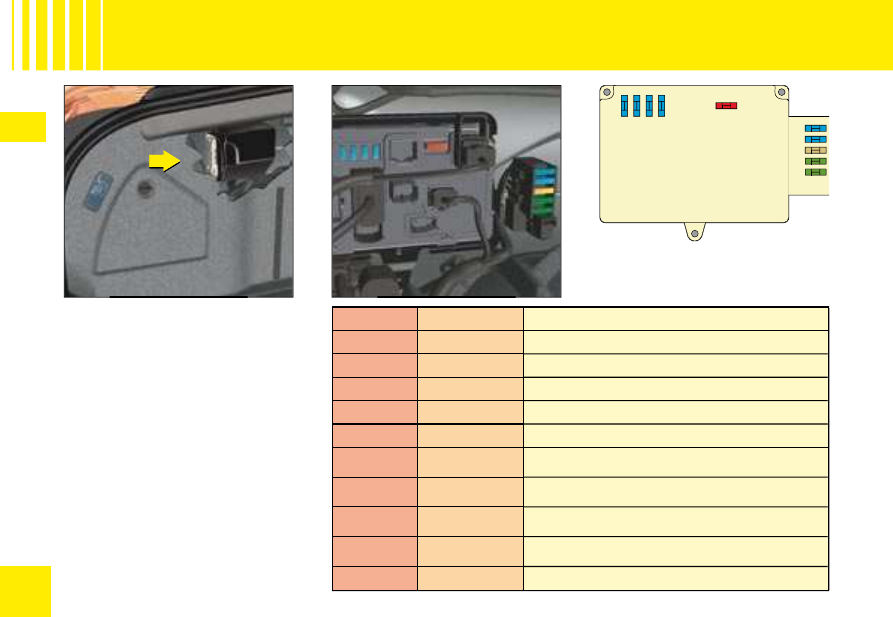

FUSEBOXES

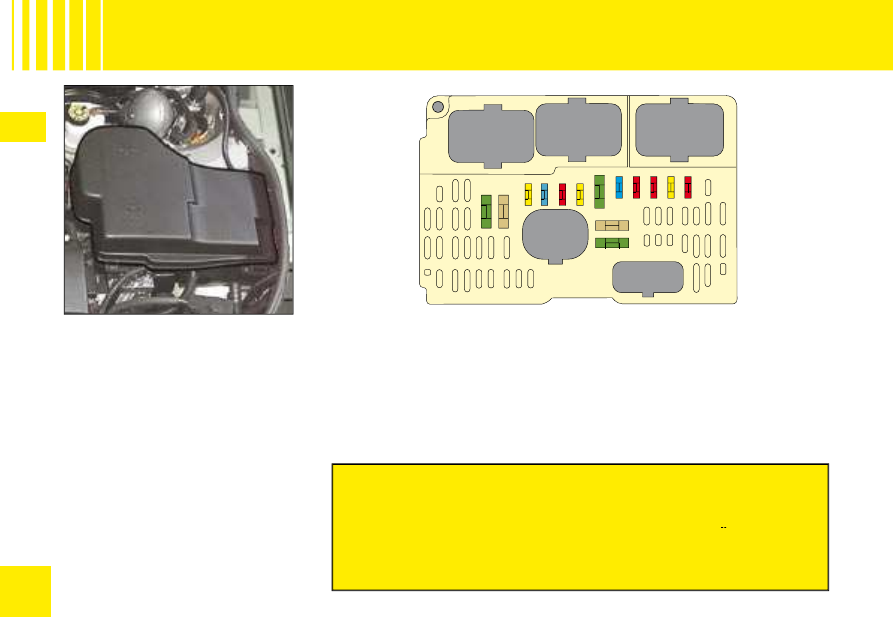

There are two fuseboxes under the dashboard, one in

the engine compartment and another in the boot under
the left hand wing trim.

Dashboard fuses

To access the fuses under dashboard:

1- Open the storage cover as wide as possible with-

out forcing.

2-

To be able to open the cover to the maximum, pull

it on the right hand side.

3- Remove the protective trim located between the

fuses and the storage cover to access the fuses.

REPLACING A FUSE

Before replacing a fuse, you should ascertain the cause
of the fault and have it remedied. The numbers of the

fuses are indicated on the fusebox.
Replace  the  fuse  that  has  blown  with  one  of  the

same rating (same colour).
Use the special pliers A

 placed on the fl ap close to the

fuseboxes. The fl ap also has spare fuses available.

Good

Bad

R

e

p

la

c

e

m

e

n

t

fu

s

e

s



a

n

d

 p

li

e

r

s

 A

Pliers A

Box B

Box B

142

V

T A B L E   O F   F U S E S

Ref.

Rating

Function

G 29

5 A

Defl ation detection – Changer for 6 CDs

G 30

5 A

Diagnostic socket

G 31

5 A

Telematics according to destination

G 32

25 A

Amplifi er

G 33

10 A

Hydraulic suspension system

G 34

15 A

Automatic gearbox

G 35

15 A

Front passenger’s heated seat

G 36

15 A

Driver’s heated seat

G 37

–

–

G 38

30 A

Driver’s electric seat

G 39

–

–

G 40

30 A

Passenger’s electric seat

DASHBOARD FUSES (BOX B)

143

V

T A B L E   O F   F U S E S

Ref.

Rating

Function

F 1

–

–

F 2

–

–

F 3

5 A

Airbags

F 4

10 A

Braking  system  – Active  bonnet  –  Cruise  contol/speed  limiter  –  Photochromic  rear  view  mirror  –  Diagnostic  socket  –

Multifunction screen inclination motor

Braking  system  – Active  bonnet  –  Cruise  contol/speed  limiter  –  Photochromic  rear  view  mirror  –  Diagnostic  socket  –

Braking  system  – Active  bonnet  –  Cruise  contol/speed  limiter  –  Photochromic  rear  view  mirror  –  Diagnostic  socket  –

F 5

30 A

Front window – Sun roof

F 6

30 A

Rear window

F 7

5 A

Sun visor lighting – Glove box lighting – Interior lamps – Rear cigar-lighter

F 8

20 A

Controls at the steering wheel – Display – Opening of windows (Micro-descent) – Alarm – Radio

F 9

30 A

Front cigar-lighter

F 10

15 A

Boot relay unit – Trailer relay unit

F 11

15 A

Steering lock

F 12

15 A

Driver’s and front passenger’s seat belt warning lamp – Opening of windows (Micro-descent) – Electric seats – Parking

assistance – Audio system JBL

F 13

5 A

Active bonnet – Rain and brightness sensor – Windscreen wiper – Engine relay unit supply

F 14

15 A

Lane Departure Warning System – Air conditioning – Instrument panel – Head-up display – Airbags – Bluetooth

®

 (Hands-

®

free kit) – BHI relay

Lane Departure Warning System – Air conditioning – Instrument panel – Head-up display – Airbags – Bluetooth

Lane Departure Warning System – Air conditioning – Instrument panel – Head-up display – Airbags – Bluetooth

F 15

30 A

Central locking – Child safety

F 16

SHUNT

–

F 17

40 A

Ventilation

DASHBOARD FUSES (BOX C)

144

V

10

1

2

8

9

11

12

13

14

7

3

4

5

6

F U S E S

U N D E R   T H E   B O N N E T

FUSEBOX

To access the fusebox in the engine

compartment,  undo  each  screw  a

1/4 turn.
After  a  repair,  take  care  to
reclose the cover.

Any repairs on the MAXI fuses (that give additional protection),

located in the fuseboxes, must be left to a CITROËN dealer.

Any repairs on the MAXI fuses (that give additional protection),

Any repairs on the MAXI fuses (that give additional protection),

145

V

T A B L E   O F   F U S E S

Ref.

Rating

Function

F 1

20 A

Engine ECU – Cooling fan

F 2

15 A

Horn

F 3

10 A

Screen wash pump

F 4

20 A

Headlamp wash

F 5

15 A

Fuel pump (petrol) – Preheating – Injection (Diesel)

F 6

10 A

Braking system

F 7

10 A

Automatic gearbox

F 8

20 A

Starter

F 9

10 A

Active bonnet – Xenon dual function directional headlamps

F 10

30 A

Injectors – Ignition coil – Electrovalves (petrol) – Engine ECU – Fuel supply (Diesel)

F 11

40 A

Air conditioning (Blower)

F 12

30 A

Windscreen wiper

F 13

40 A

BSI

F 14

–

FUSES UNDER THE BONNET

146

V

5

3

4

1

2

G36

G37

G38

G39

G40

F U S E S   I N   T H E   B O O T

FUSEBOX

To  access  the  fusebox  located

under the left hand wing trim:

1. Move aside the trim on the

LH side. See "12 V battery:
Changing the battery".

2. Move aside the electrical

cables connecting to the fuse-

box.

3.

Open the fusebox.

Ref.

Rating

Function

F 1

15 A

Fuel fl ap

F 2

–

–

F 3

–

–

F 4

15 A

Speed-sensitive rear spoiler (defl ector)

F 5

40 A

Heated rear screen

G 36

15 A/25 A

Rear LH electric heated seat (Pack Lounge)/Benchseat

G 37

15 A/25 A

Rear RH electric heated seat (Pack Lounge)/Benchseat

G 38

30 A

Rear electric seat adjustments (Pack Lounge)

G 39

30 A

Cigar-lighter – Rear accessory socket

G 40

25 A

Electric parking brake

147

V

C A P A C I T I E S

ENGINE TYPE

V6

2.2 HDi

16V

V6 HDi

Engine oil capacities (in litres)

(1)

5.25

5.25

5.55

(1)

 After draining with change of oil fi lter.

Capacity of fl uid for windscreen wash

and headlamp wash (in litres)

6.5
