Citroen: MOTEUR SOFIM 2.8 (2000). Manuel - partie 19
CITROËN
Chapitre 6
75

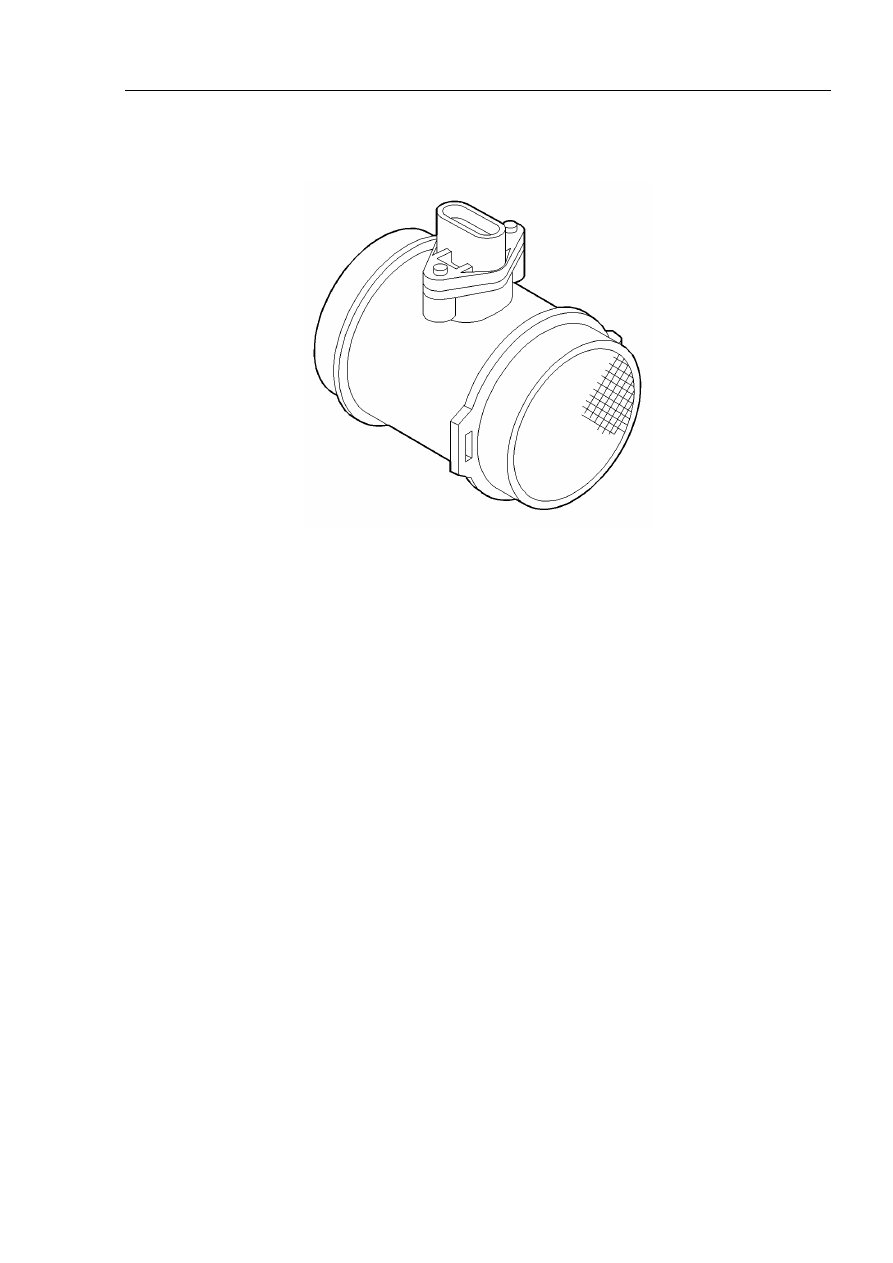

C - DÉBITMÈTRE D’AIR
1 - Description
B1HP1E2C
Le débitmètre d’air équipe les moteurs disposant d’un système EGR.
Il est placé sur le manchon d’admission d’air.
Il est du type ”à film chaud”.
2 - Fonctionnement
Type : film chaud
La membrane à film chaud est maintenue à une T°constante (supérieure
d’environ 120 °C par rapport à la T° de l’air en entrée) par la résistance de
chauffage.
La masse d’air qui traverse le canal de mesure soustrait une partie de la
chaleur de la membrane. Par conséquent, pour maintenir la T° de la
membrane constante, un courant traverse la résistance. Le courant absorbé
est proportionnel à la masse d’air qui parvient au moteur.
