Проколотое колесо

 156

Меры безопасности

установите автомобиль, по возможности,

на твердой, нескользкой горизонтальной

площадке.
Затяните стояночный тормоз, выключите

зажигание и включите первую передачу.
Наденьте яркий жилет безопасности

и поставьте на дороге знак аварийной

остановки.
убедитесь, что в автомобиле никого

не осталось, а пассажиры отошли от

автомобиля на безопасное расстояние.

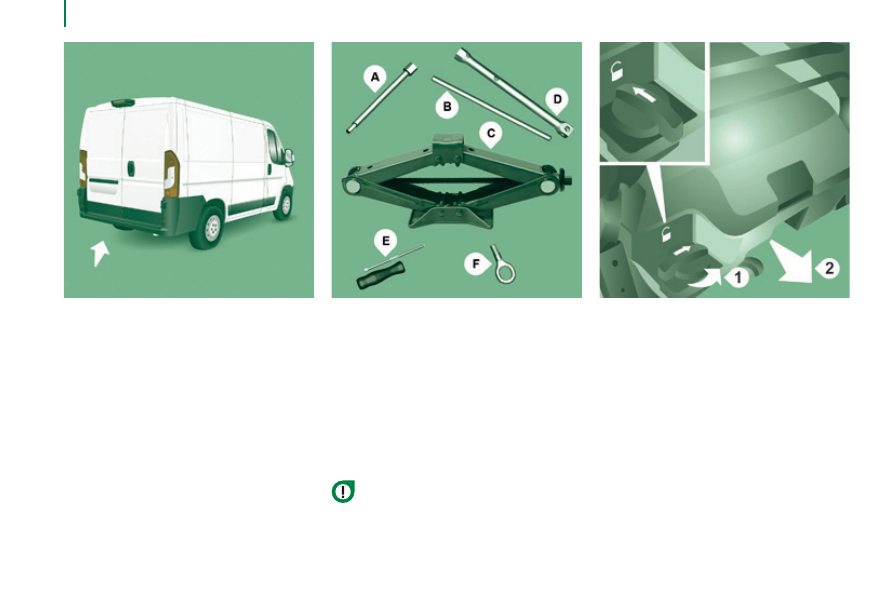

инструменты

инструменты расположены в ящике под

сиденьем переднего пассажира.
-  поверните ручку на четверть оборота

и потяните ящик.

-  по завершении работы нажмите

на ручку и поверните на четверть

оборота, чтобы запереть ящик.

A.

  Головка для ключа.

B.  стержень.
C.

  домкрат.

D.

  ключ баллонный.

E.

  отвертка (с ручкой и сменными

насадками).

F.

  съемное буксирное кольцо.

ЗАМеНА КолесА

Пневматическая подвеска
На автомобиле с пневмоподвеской

сначала нужно выбрать способ

вывешивания автомобиля.
Нажмите одновременно на оба

выключателя не менее чем 5 секунд, при

этом в них загорятся контрольные лампы.
после замены колеса и достижения

скорости выше 5 км/ч, этот режим

автоматически отключится.

домкрат и все перечисленные здесь

инструменты предназначены только для вашего

автомобиля. Не используйте их для других целей.
Ни в коем случае не находитесь под автомобилем,

стоящим на домкрате (пользуйтесь опорной стойкой).

Проколотое колесо

 157

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

●  На автомобиле с

легкосплавными

дисками, выверните три болта

крепления I из скобы J.

●  извлеките все это с внутренней

стороны легкосплавного диска.

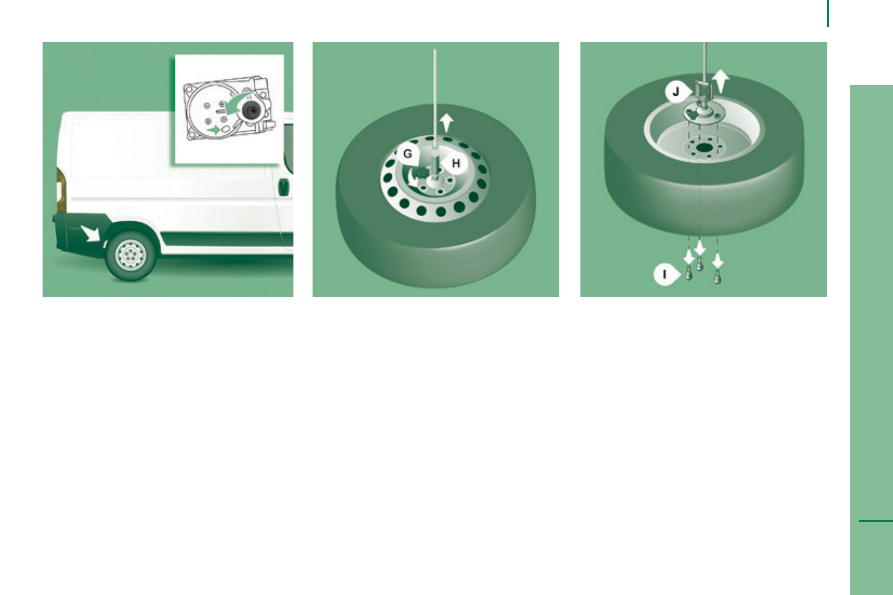

Запасное колесо

Болт, удерживающий запасное колесо,

находится под задним бампером с правой

стороны.
-  Наденьте головку с удлинителем A,

баллонным ключом D и стержнем

B на

болт.

-  вращайте болт против часовой

стрелки, чтобы опустить запасное

колесо.

-  отверните болт до упора,

который будет ощущаться в виде

затрудненного вращения.

-  полностью размотав трос, выньте

запасное колесо из-под автомобиля.

●  На автомобиле со

штампованными

дисками отверните ручку G.

●  извлеките кронштейн

H с внешней

стороны штампованного диска.

-  извлеките запасное колесо и

положите его рядом с заменяемым.

-  по возможности, подложите

противооткатный упор под колесо,

диагонально противоположное

заменяемому.

Проколотое колесо

 158

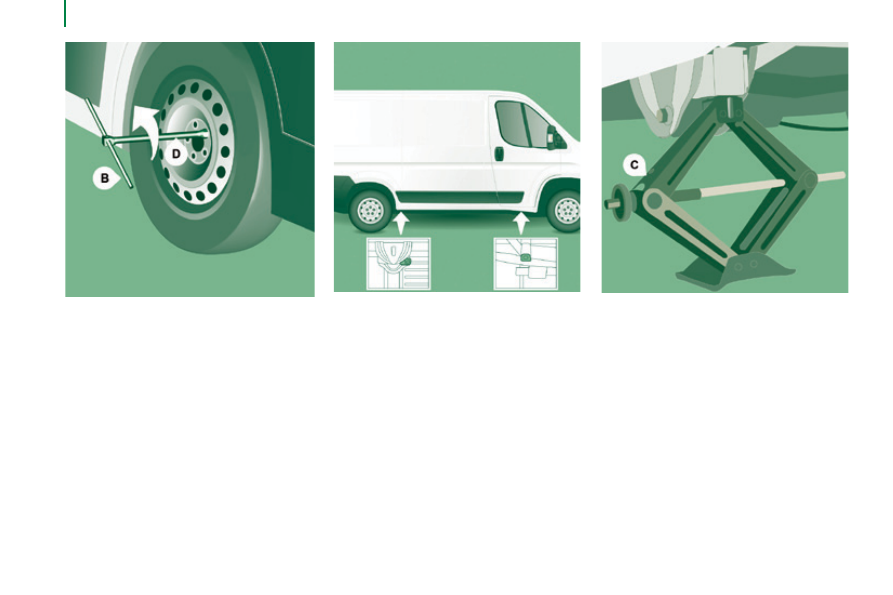

-  вращая домкрат при помощи

баллонного ключа D и стержня

B,

поднимите автомобиль так, чтобы

колесо приподнялось над землей на

несколько сантиметров.

-  полностью отверните все колесные

болты и снимите неисправное колесо.

-  установите домкрат C под одно из

специально предназначенных для

этого четырех опорных гнезд в нижней

части кузова, расположенное ближе

всех к снимаемому колесу.

при наличии на автомобиле складной

подножки, домкрат следует установить

под углом 45°.

снятие неисправного колеса

-  снимите с колеса декоративный

колпак (при наличии в комплектации),

поддев его отверткой E.

-  ослабьте затяжку колесных болтов

при помощи баллонного ключа D и

стержня

B.

Проколотое колесо

 159

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

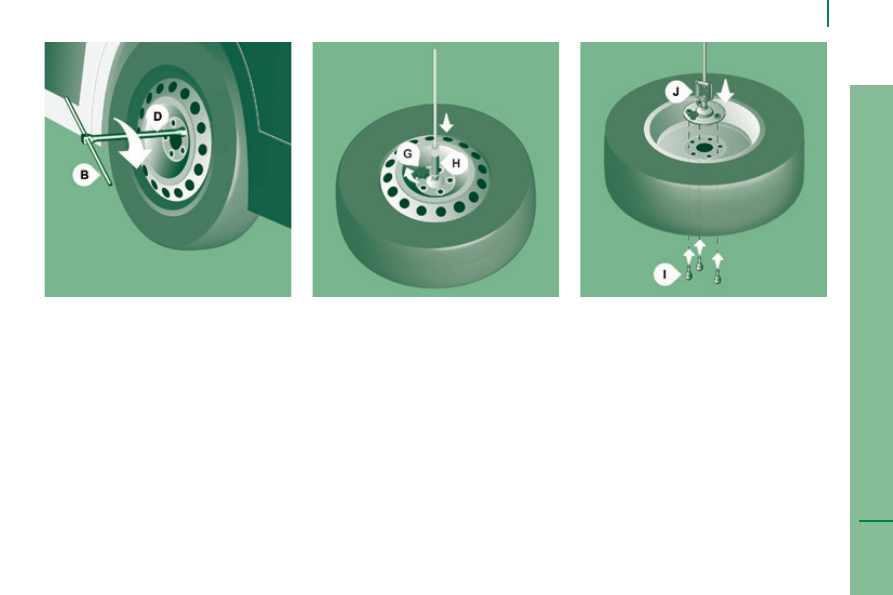

Установка запасного колеса

Укладка колеса

-  установите запасное колесо на

ступицу и наживите колесные болты

от руки.

-  проведите первую, предварительную,

затяжку баллонным ключом D со

стержнем

B.

-  полностью опустите автомобиль и

уберите из-под него домкрат C.

-  дотяните болты баллонным ключом D

со стержнем

B, не перетягивая

затяжку.

Чтобы зафиксировать лебедочный механизм,

в него нужно обязательно положить запасное

или подлежащее ремонту колесо.
-  уложите колесо сзади автомобиля.

●  Если колесо смонтировано на

штампованном диске, зацепите за

него кронштейн

H снаружи.

●  Заверните ручку G так, чтобы

кронштейн и диск составили единое

целое.

●  Если колесо смонтировано на

легкосплавном диске, поместите

скобу J внутри диска.

●  Заверните три болта I крепления

скобы в легкосплавный диск.
