Сгоревший предохранитель

 148

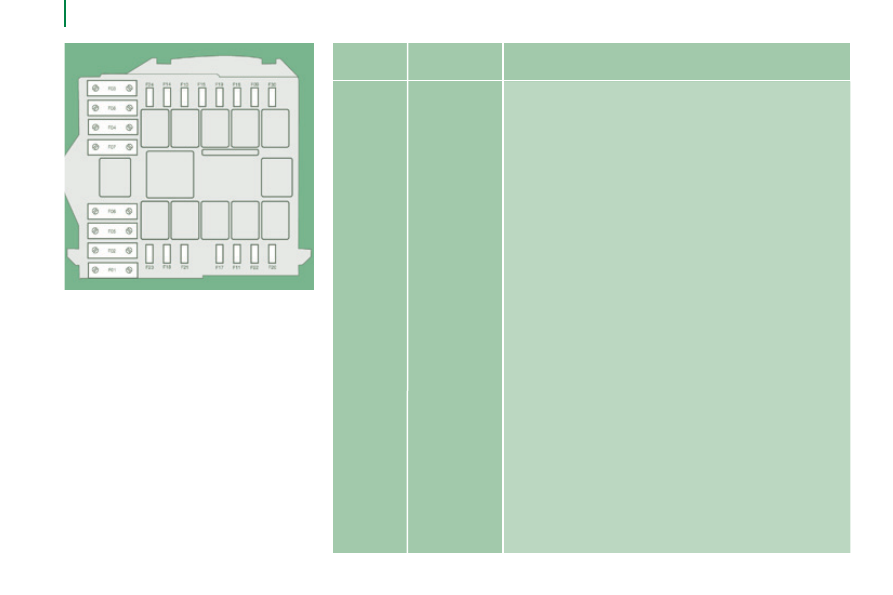

Блок предохранителей в моторном

отсеке

отверните гайки и опустите блок, чтобы

открыть доступ к предохранителям.
После замены предохранителя плотно

закройте крышку.

Предохранитель Номинальный

ток, A

Защищаемая цепь

1

40

питание насоса системы ABS

2

50

эБу системы предподогрева дизеля

3

30

контакт замка зажигания - стартер

4

40

подогрев дизтоплива

5

20/50

вентиляция салона с дополнительным программируемым

обогревом (+ акБ)

6

40/60

вентилятор салона, максим. скорость (+ акБ)

7

40/50/60

вентилятор салона, миним. скорость (+ акБ)

8

40

вентилятор салона (+ ключ)

9

15

Задняя розетка 12 в (+ акБ)

10

15

Звуковой сигнал

11

-

Не используется

14

15

передняя розетка 12 в (+ акБ)

15

15

прикуриватель (+ акБ)

16

-

Не используется

17

-

Не используется

18

7,5

процессор двигателя (+ акБ)

19

7,5

компрессор кондиционера воздуха

20

30

Насос омывателя стекол/фар

21

15

питание топливного насоса

22

-

Не используется

23

30

электромагнитные клапаны системы ABS

24

7,5

дополнительная панель управления - складывание

наружных зеркал заднего вида (+ ключ)

30

15

подогрев наружных зеркал заднего вида

Сгоревшая лампа

 149

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

при смывании грязных пятен мощной

струей воды, не задерживайте ее

на фарах, фонарях и их краях, чтобы

не повредить лаковое покрытие и

уплотнительные прокладки.

ЗАМеНА лАМПы

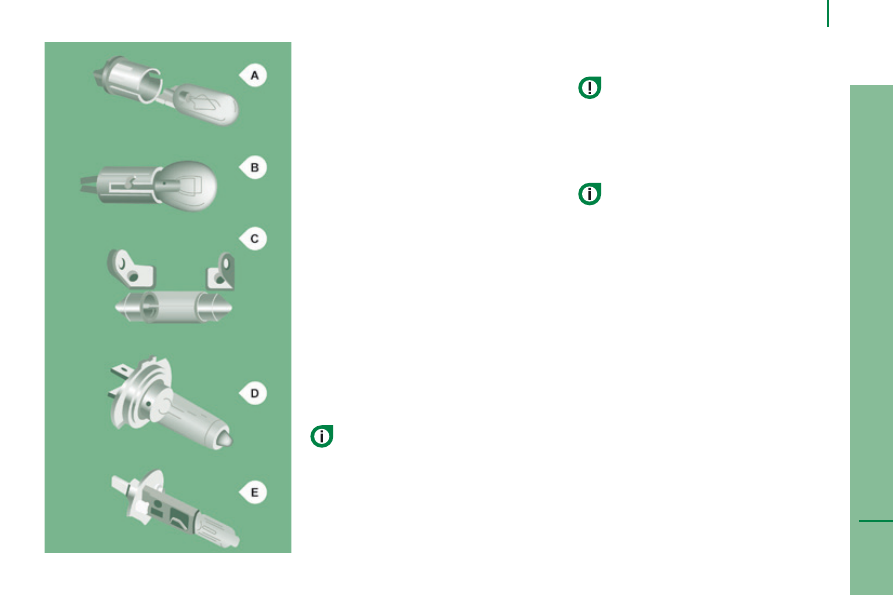

Типы ламп в световых приборах

На вашем автомобиле используются

лампы различных типов и конструкций.
Чтобы их извлечь:
Тип A

 Цельностеклянные лампы: осторожно

извлеките ее выводы из гнезд, поскольку

они вставлены под значительным усилием.

Тип B   лампа с байонетным цоколем:

слегка нажмите на нее и

поверните против часовой

стрелки.

Тип C   лампа с цилиндрической колбой:

разведите контакты в стороны.

отворачивайте и заворачивайте

винты отверткой, находящейся в

ящике под сиденьем переднего пассажира.
после замены ламп все операции

производятся в обратном порядке.

Тип D - E

 Галогенная лампа:

снимите пружинную

защелку с патрона.

вышедшие из строя лампы

заменяйте только такими же

новыми лампами с теми же артикулами и

характеристиками.

Сгоревшая лампа

 150

1 - Фары дальнего света
Тип D, H7 - 55 W
-  снимите защитный кожух, потянув за

резиновый язычок.

-  отсоедините электрический разъем.
-  снимите пружинную защелку, нажав

на средний зажим.

-  Замените лампу, аккуратно совместив

ее цоколь с направляющими пазами

на блоке.

2 - Фары ближнего света
Тип D, H7 - 55 W

-  снимите защитный кожух, потянув за

резиновый язычок.

-  отсоедините колодку электрического

разъема.

-  снимите пружинную защелку, нажав

на средний зажим.

-  Замените лампу, аккуратно совместив

ее цоколь с направляющими пазами

на блоке.

Передние световые приборы

3 - Указатели поворотов
Тип A, WY 21W - 21 W
-  снимите защитный кожух, потянув за

резиновый язычок.

-  поверните держатель лампы на четверть

оборота против часовой стрелки.

-  Замените лампу.

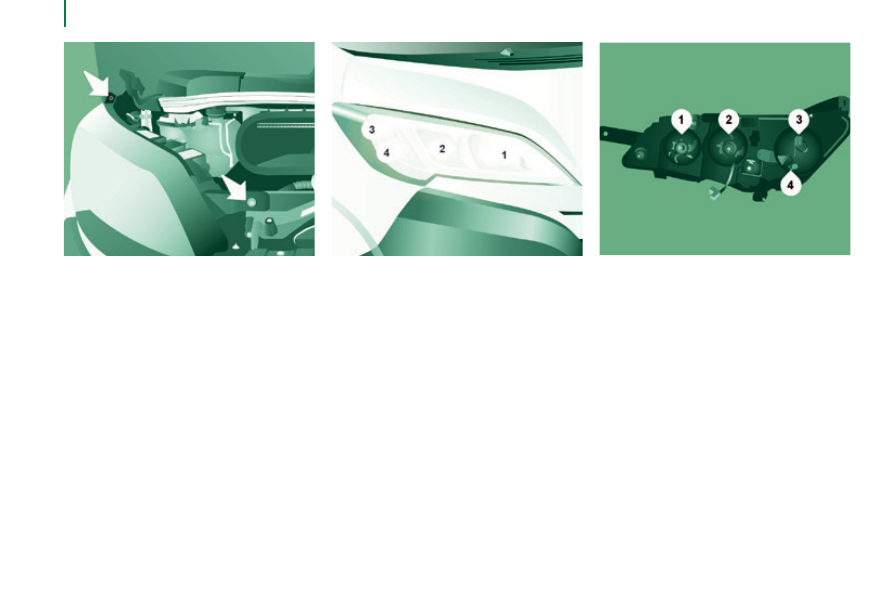

откройте капот и прочно поставьте его на

упор.
доступ к лампам открывается с тыльной

стороны оптических блоков, для этого

нужно просунуть туда руку.
в случае необходимости, оптический блок

можно извлечь:
-  при наличии (в зависимости от страны

реализации), отодвиньте в сторону

холодостойкую термозащиту из пенопласта.

-  отсоедините электрический разъем,

сняв с него кольцо фиксатора.

-  отверните оба винта крепления

оптического блока.

-  перемещая оптический блок к

середине автомобиля, снимите его с

салазок.

действуя с левой стороны, помните об

упоре, на котором стоит капот.

Сгоревшая лампа

 151

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

Замену галогенной лампы следует

производить, только спустя

несколько минут после выключения

фары (во избежание ожога). Запрещается

прикасаться к ее колбе голыми руками -

пользуйтесь неворсистой ветошью.
по завершении замены обязательно

проверьте и убедитесь, что фары горят

нормально.

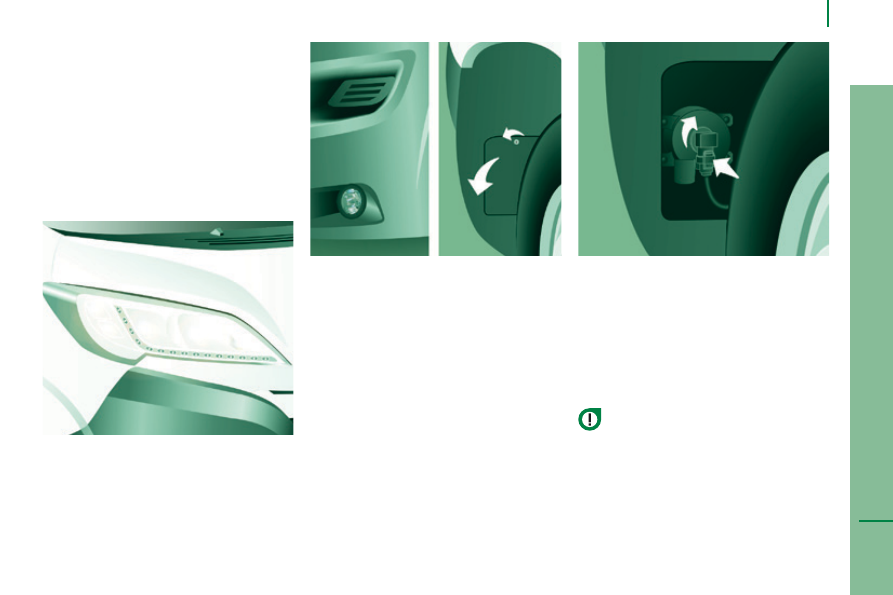

5 - Противотуманные фары
Тип E, H11 - 55W
-  поверните колесо внутрь в крайнее

положение.

-  извлеките винт со стороны колесной

арки.

-  снимите защитную крышку.

дневные ходовые огни на LED-

светодиодах
Фонари на LED-светодиодах используются

как дневные ходовые огни и как

стояночные огни.
Если у вас дневные ходовые огни на LED-

светодиодах, обратитесь в сеть CITROËN.

4 - стояночные/дневные ходовые огни
Тип A, W21/5 W - 21W и 5W
-  снимите защитный кожух, потянув за

резиновый язычок.

-  поверните держатель лампы на

четверть оборота против часовой

стрелки.

-  Замените лампу.

-  снимите фиксатор и отсоедините

электрический разъем.

-  поверните и выньте держатель

лампы.

-  Замените лампу, аккуратно совместив

ее цоколь с направляющими пазами

на блоке.
