206

В случае неисправности

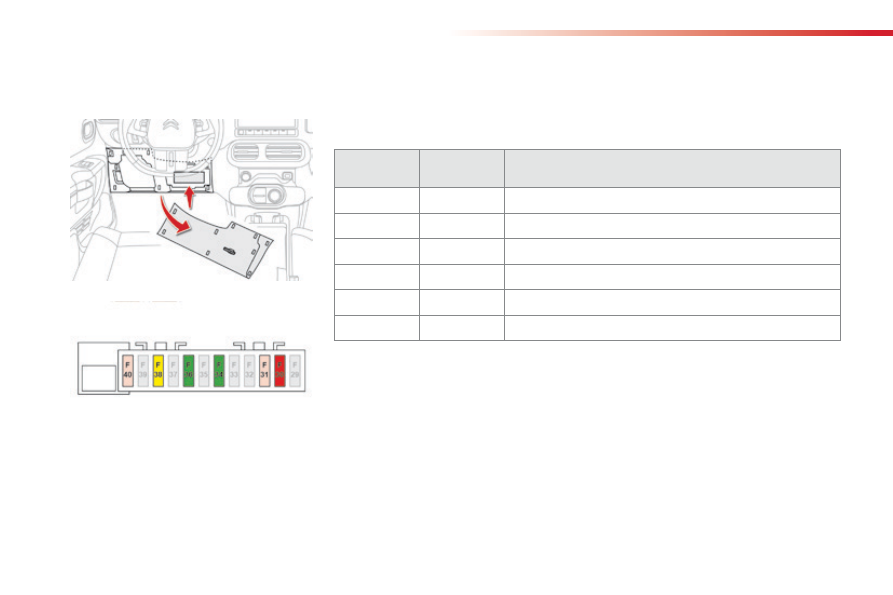

Правый блок предохранителей

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

F30

10

Зеркала заднего вида с обогревом.

F31

25

Заднее стекло с обогревом.

F34

30

передние стеклоподъемники.

F36

30

передние сиденья с подогревом.

F38

20

коммутационный блок прицепа.

F40

25

коммутационный блок прицепа.

207

8

В случае неисправности

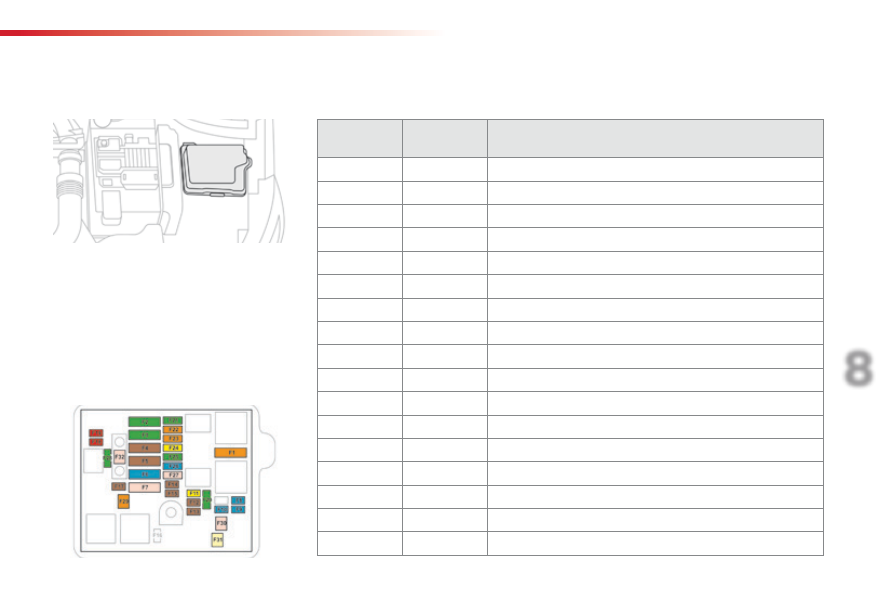

Блок предохранителей в моторном отсеке

Доступ к предохранителям

F

  снимите крышку с фиксаторов.

F

  Замените предохранитель

(см. соответствующий раздел).

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F1

40

кондиционер воздуха.

F2

30 / 40

система "стоп-старт".

F3

30

Блок предохранителей в салоне.

F4

70

Блок предохранителей в салоне.

F5

70

интеллектуальный коммутационный блок (BSI).

F6

60

вентилятор системы охлаждения двигателя.

F7

80

интеллектуальный коммутационный блок (BSI).

F8

15

эБу двигателя, топливный насос.

F9

15

эБу двигателя.

F10

15

эБу двигателя.

F11

20

эБу двигателя.

F12

5

вентилятор системы охлаждения двигателя.

F13

5

интеллектуальный коммутационный блок (BSI).

F14

5

Блок контроля заряда акБ (двигатель без системы "cтоп-cтарт").

F15

5

система "стоп-старт".

F17

5

интеллектуальный коммутационный блок (BSI).

F18

10

Фара дальнего света правая.

этот блок предохранителей расположен в
моторном отсеке возле аккумуляторной батареи.

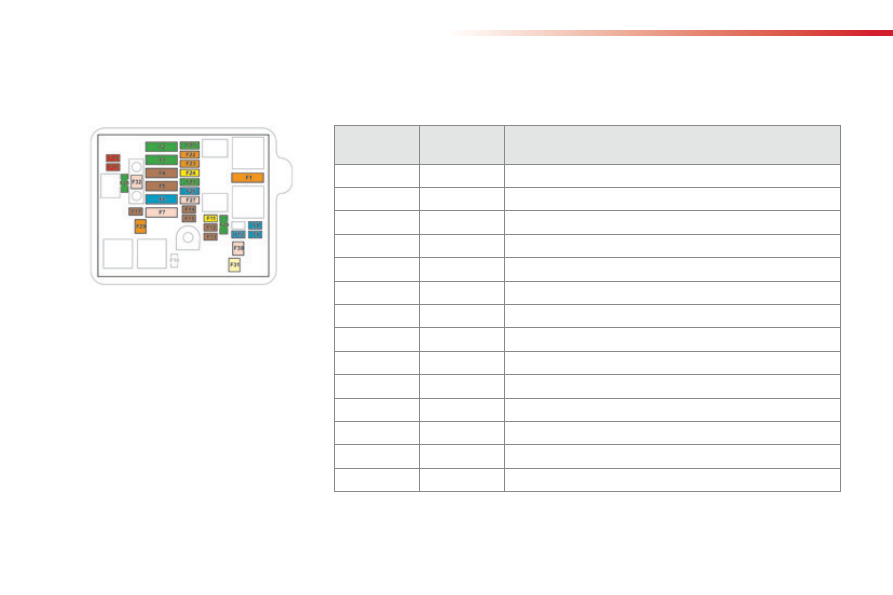

208

В случае неисправности

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F19

10

Фара дальнего света левая.

F20

30

эБу двигателя.

F21

30

стартер.

F22

40

секвентальная коробка передач.

F23

40

ABS, ESC.

F24

20

ABS, ESC.

F25

30

Блок предохранителей в салоне.

F26

15

секвентальная коробка передач.

F27

25

интеллектуальный коммутационный блок (BSI).

F28

30

система очистки отработавших газов дизеля (AdBlue

®

).

F29

40

очиститель ветрового стекла.

F30

80

электронный блок свечей накаливания системы предподогрева.

F31

100

дополнительный подогрев (дизель).

F32

80

электроусилитель рулевого управления.

209

8

В случае неисправности

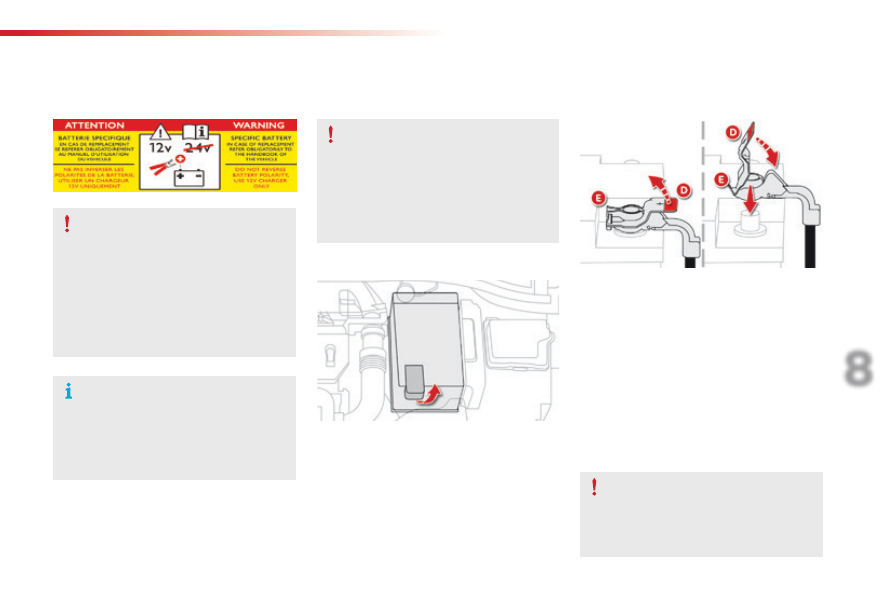

аккумуляторная батарея 12 в

Батарея расположена под капотом.
доступ к выводу (+):
F

  отоприте замок капота, потянув за

ручку, расположенную в салоне и
нажмите на рычажок замка,

F

  откройте капот и установите его на

упор,

F

  снимите пластмассовый кожух, чтобы

открыть доступ к выводу (+).

Доступ к аккумуляторной батарее

порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.

в данной табличке, особенно если речь идет
о системе "стоп-старт", указывается, что
на автомобиле используется 12-вольтная
свинцово-кислотная аккумуляторная батарея
с особыми технико-эксплуатационными
характеристиками, и что ее отключение
или замена должны осуществляться только
в условиях сервисной сети CITROËN или
специализированного технического центра.

после установки аккумуляторной батареи
на автомобиль, система "стоп-старт" станет
активной только после его длительной
стоянки, продолжительность которой
зависит от климатических условий и
степени заряженности акБ (около 8 часов).

Перед началом работ

обеспечьте неподвижность автомобиля,
затяните стояночный тормоз, включите
нейтральную передачу в коробке
передач и выключите зажигание.
убедитесь, что все электрические
приборы выключены.

Не нажимайте слишком сильно
на крышку клеммы, так как в
случае ее перекоса крышка не
встанет на место; в таком случае
переустановите крышку.

Отсоединение провода (+)

F

  поднимите повыше крышку D, чтобы

развести клемму E.

Подсоединение провода (+)

F

  Наденьте разведенную клемму E

провода на вывод (+) батареи.

F

  Нажмите сверху на клемму E так, чтобы она

опустилась поближе к поверхности батареи.

F

  Зафиксируйте клемму, отведя

направляющий выступ, и закройте
крышкой D.
