Citroen C4 Cactus (2016 год). Руководство - часть 49

202

В случае неисправности

перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить сгоревший предохранитель

по таблицам соответствия и схемам,
представленным ниже.

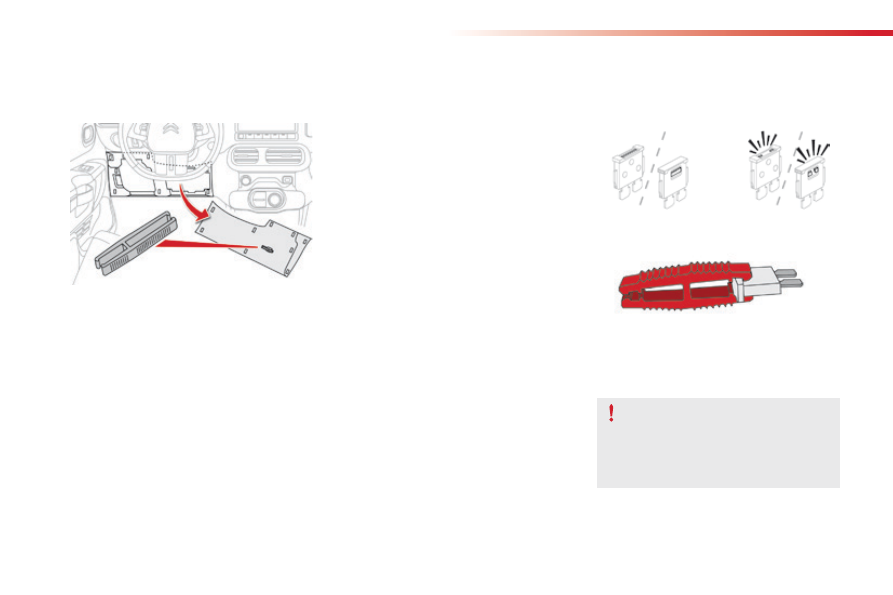

Замена предохранителя

Исправный предохранитель

Сгоревший предохранитель

Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.

Пинцет

Замена предохранителя

пинцет для извлечения расположен
на обратной стороне крышки блоков
предохранителей в панели приборов.

Доступ к инструментам

при замене предохранителя необходимо:
F

  пользоваться специальным пинцетом

для извлечения предохранителя из
гнезда и его проверки,

F

  всегда заменять сгоревший

предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).

Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование
в сервисной сети CITROËN или в
специализированном техцентре.

F

  снимите крышку с фиксаторов, потянув

ее за верхнюю часть слева, затем
справа.

F

  снимите крышку полностью.

F

  достаньте пинцет с обратной стороны

крышки.

203

8

В случае неисправности

компания CITROËN не несет
ответственности за неисправности вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией CITROËN,
либо установленного с нарушением ее
инструкций. в особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 ма.

Монтаж дополнительного электрооборудования

система электрооборудования вашего автомобиля
рассчитана на работу как со стандартным
электрооборудованием, так и с дополнительными
устройствами.
прежде чем установить на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
CITROËN или в специализированном техцентре.

204

В случае неисправности

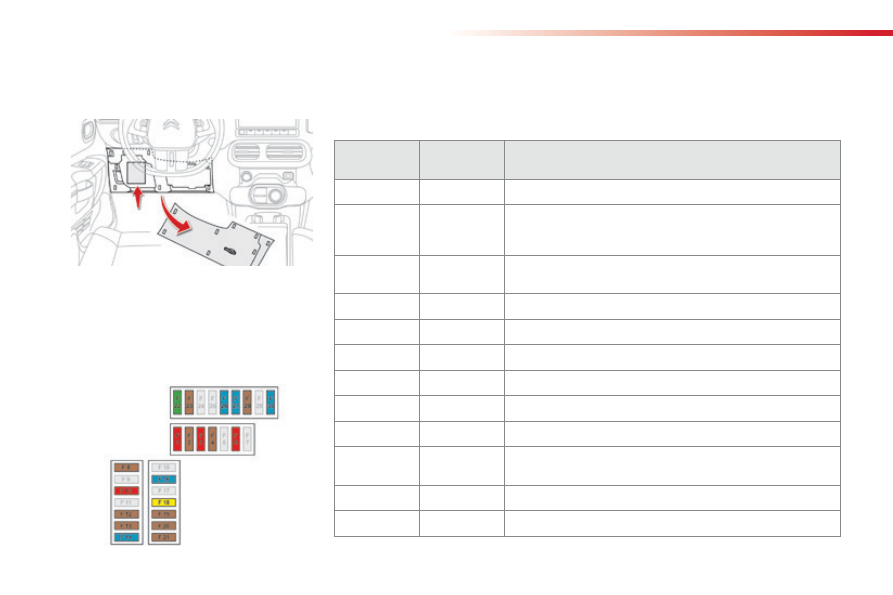

Блок электрических предохранителей в приборной панели

два блока предохранителей расположены
в нижней части панели приборов под
рулевым колесом.

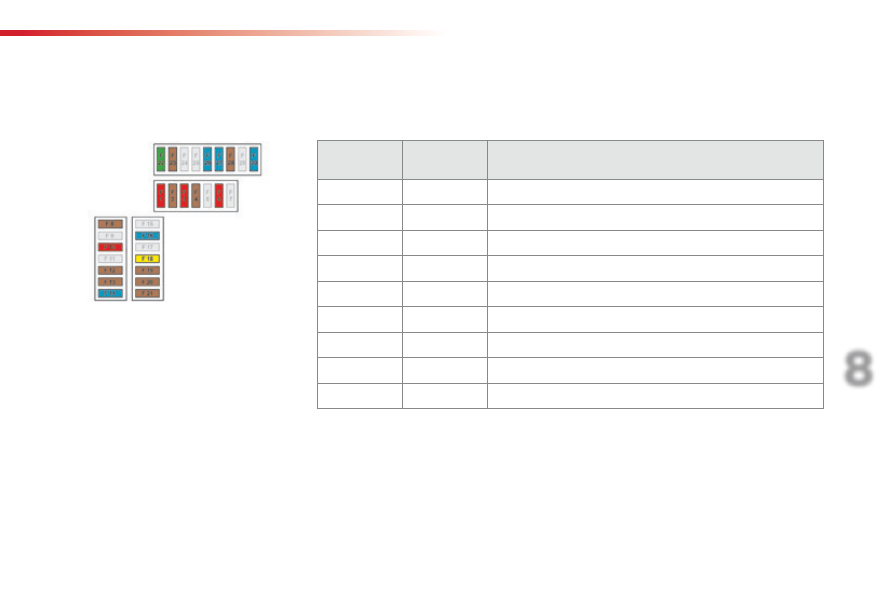

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F01

10

педаль тормоза (контактор 2), система "стоп-старт".

F02

5

Регулятор угла наклона фар, дополнительный подогрев
(дизель), датчик парковки, диагностический разъем,
наружные зеркала заднего вида (электрорегулировки).

F03

10

Насос для подачи присадки в дизтопливо, электроусилитель
рулевого управления, педаль сцепления (контактор).

F04

5

датчик дождя и освещенности.

F06

10

педаль тормоза (контактор 1), диагностический разъем.

F08

5

коммутационный блок рулевой колонки с подрулевыми переключателями.

F10

10

вызов срочной / технической помощи.

F12

5

системы "стоп-старт", ABS, ESC.

F13

5

датчик парковки, видеокамера заднего обзора.

F14

15

секвентальная коробка передач, блок выключателей и контрольных ламп
(под сенсорным дисплеем), кондиционер воздуха, сенсорный дисплей.

F16

15

Розетка 12 вольт.

F18

20

Радиоприемник.

Доступ к предохранителям

F

  открепите крышку, потянув ее за верхний

край с левой стороны, а затем - с правой.

Левый блок предохранителей

205

8

В случае неисправности

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F19

5

сигнализаторы непристегнутых ремней безопасности.

F20

5

подушки безопасности.

F21

5

панель приборов.

F22

30

Замки.

F23

5

плафон потолочный, индивидуальные плафоны для чтения.

F26

15

Звуковой сигнал.

F27

15

омыватели ветрового и заднего стекол.

F28

5

Замок зажигания (с блокировкой).

F30

15

очиститель заднего стекла.
