166

Практическая информация

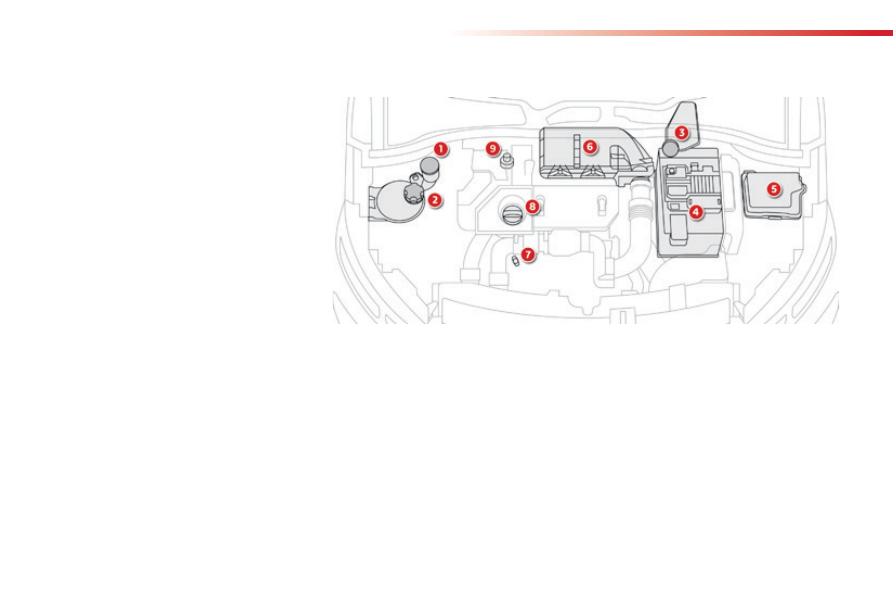

1.

  Бачок для жидкости стеклоомывателя.

2.

  Горловина для доливки охлаждающей

жидкости.

3.

  Бачок главного тормозного цилиндра.

4.

  аккумуляторная батарея.

5.

  Блок предохранителей.

6.

  воздушный фильтр.

7.

  Щуп для проверки уровня масла в

двигателе.

8.

  Горловина для заправки двигателя

маслом.

9.

  Насос для прокачки топливной

системы*.

дизельные двигатели

* в зависимости от силового агрегата.

167

7

Практическая информация

проверка уровней

Будьте внимательны при работе в
моторном отсеке - в нем имеются
раскаленные участки, о которые
можно обжечься, а электровентилятор
может сработать в любой момент даже
при выключенном зажигании.

Уровень масла в двигателе

уровень проверяется либо
при включении зажигания по
показаниям индикатора на
панели приборов (при наличии
электрического датчика), либо
масляным щупом.

Проверка масляным

щупом

Регулярно проверяйте уровни технических жидкостей в соответствии с указаниями, содержащимися в плане технического обслуживания автопроизводителя. при необходимости, пополняйте их, если не дано иных указаний.
в случае существенного падения уровня в какой-либо системе, ее следует проверить в сервисной сети CITROËN или в специализированном техцентре.

Если уровень окажется выше метки

A или

ниже метки

B, не запускайте двигатель.

-  Если уровень выше метки

MAXI

(двигатель может выйти из строя),
обратитесь в сервисную сеть CITROËN
или в специализированный техцентр.

-  Если уровень не достиг метки

MINI,

обязательно долейте масло до
надлежащего уровня.

A = MAXI (максимальный уровень)

B = MINI (минимальный уровень)

Чтобы проверка была достоверной,
автомобиль должен быть установлен на
горизонтальной площадке, а после остановки
двигателя должно пройти не менее 30 минут.

пополнение уровня масла путем доливки в промежутках
между плановыми техническими обслуживаниями
(или заменами масла) - естественная и необходимая
операция. CITROËN рекомендует контролировать его и,
если нужно, пополнять каждые 5 000 км пробега.

F

  определите, в каком месте

подкапотного пространства расположен
масляный щуп вашего двигателя.

дополнительную информацию о
бензиновом и дизельном двигателе см. в
соответствующей рубрике.
F

  возьмитесь за цветную ручку щупа и

полностью извлеките его.

F

  протрите стержень щупа чистой

неворсистой тряпкой.

F

  вставьте щуп на место до упора и

вновь извлеките, чтобы увидеть на нем
уровень масла: нормальный уровень
должен находиться между метками

A

и

B.

Характеристики масла

перед тем как пополнить или заменить
масло в двигателе, убедитесь, что оно
соответствует особенностям вашего
двигателя и отвечает требованиям
изготовителя автомобиля.

168

Практическая информация

после доливки масла контроль его
уровня при включении зажигания по
показаниям индикатора на панели
приборов будет верным только по
истечении 30 минут после пополнения.

Пополнение уровня масла в

двигателе

F

  определите, в каком месте под капотом

расположена маслозаливная горловина.

дополнительную информацию о
бензиновом и дизельном двигателе см. в
соответствующей рубрике.
F

  отверните и снимите крышку

маслозаливной горловины.

F

  Заливайте масло малыми дозами,

стараясь не расплескивать его на
двигатель (во избежание возгорания).

F

  выждите несколько минут, прежде

чем проверить уровень при помощи
масляного щупа.

F

  при необходимости, пополните уровень.

F

  проверив уровень, прочно заверните

крышку на маслозаливной горловине и
вставьте щуп на место.

Замена масла в двигателе

периодичность этой операции см. в
плане технического обслуживания
автопроизводителя.
Чтобы уберечь двигатель и систему
нейтрализации отработавших газов от
выхода из строя, никогда не пользуйтесь
присадками к моторному маслу.

уровень тормозной жидкости
должен находится в зоне метки
"MAXI". Если он ниже, проверьте
износ тормозных колодок.

Уровень тормозной жидкости

Замена тормозной жидкости

периодичность этой операции см. в
плане технического обслуживания
автопроизводителя.

Характеристики тормозной

жидкости

тормозная жидкость должна
соответствовать рекомендациям
изготовителя автомобиля.

169

7

Практическая информация

Уровень охлаждающей

жидкости

уровень охлаждающей жидкости
должен находиться в зоне метки
"MAXI", но никогда не превышать ее.

кроме того, система охлаждения двигателя находится под высоким
давлением, поэтому дайте ему остыть в течение не менее одного
часа, прежде чем пополнить уровень охлаждающей жидкости.
во избежание ожога, перед снятием крышки расширительного
бачка отверните ее сначала на два оборота, чтобы снизить
давление в системе охлаждения. после снижения давления
снимите крышку и долейте охлаждающую жидкость.

Замена жидкости в системе

для охлаждающей жидкости замены не требуется.

Электровентилятор может включиться даже

при остановленном двигателе: внимательно

следите за тем, чтобы предметы и детали

одежды не попали в лопасти.

На горячем двигателе температура охлаждающей
жидкости регулируется электрическим вентилятором.

Характеристики охлаждающей жидкости

охлаждающая жидкость должна
соответствовать рекомендациям
изготовителя автомобиля.

Характеристики жидкости омывателя

для сохранения чистящих свойств и во
избежание замерзания моющей жидкости не
следует разбавлять или заменять ее водой.
Зимой рекомендуется пользоваться моющей
жидкостью на основе этилового спирта или
метанола.

Уровень жидкости в бачке стеклоомывателя

пополните уровень, как только это станет
необходимым.

Пополнение запаса присадки

Заправку бачка присадкой следует
осуществить в кратчайшие сроки
в сервисной сети CITROËN или в
специализированном техцентре.

Уровень присадки к

дизтопливу (для дизелей

с сажевым фильтром)

о снижении запаса присадки в бачке
до минимально допустимого уровня

избегайте продолжительного контакта отработанного масла
и технических жидкостей с открытыми участками тела.
Большинство этих жидкостей токсичны и обладают
повышенной разъедающей способностью.

Запрещено выливать отработанное масло,
тормозную жидкость или охлаждающую
жидкость в канализацию или на землю.
их следует собирать в специальные контейнеры,
имеющиеся в сервисной сети CITROËN или в
специализированном техцентре.

Отработанные нефтепродукты

свидетельствует постоянно горящая в сопровождении
зуммера контрольная лампа и сообщение о слишком
малом запасе присадки для сажевого фильтра.
