Практическая информация

162

C3_ru_Chap11_Info-pratiques_ed01-2014

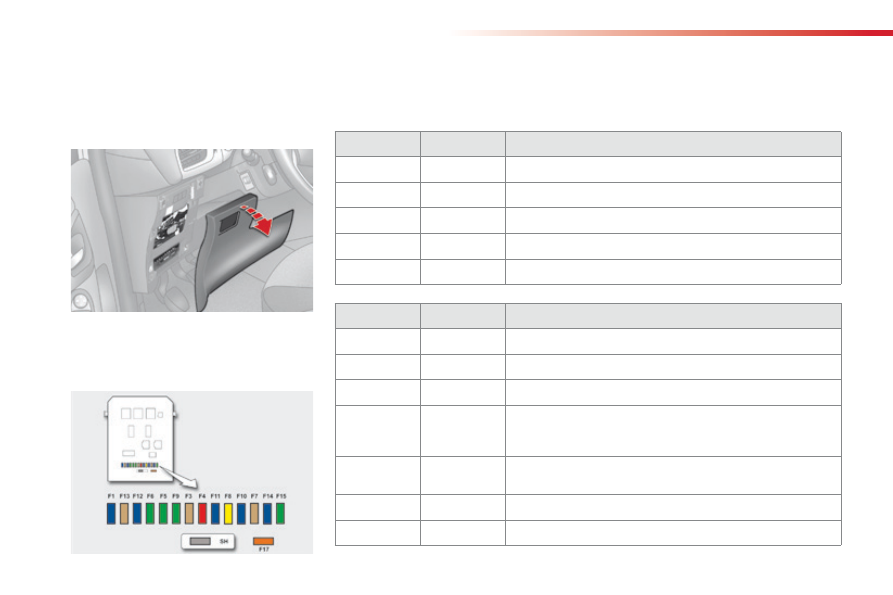

Блок электрических предохранителей в

приборной панели

этот блок предохранителей расположен
под панелью приборов (с левой стороны).

Доступ к предохранителям

F

  см. раздел "доступ к инструментам".

Перечень предохранителей

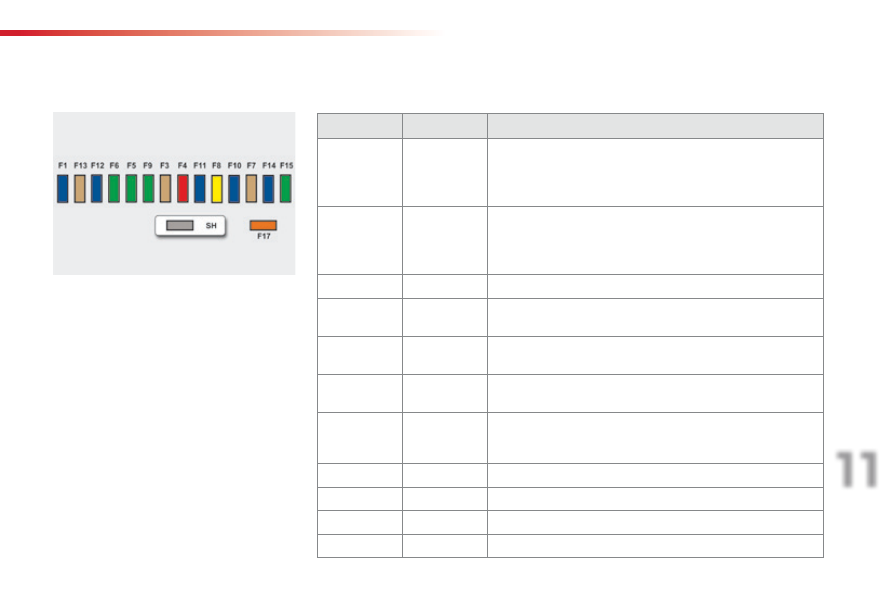

Предохранитель № Номинальный ток

Защищаемая цепь

FH36

5 A

коммутационный блок прицепа.

FH37

-

Не используется

FH38

20 A

усилитель системы Hi-Fi

FH39

20 A

обогрев сидений.

FH40

40 A

коммутационный блок прицепа.

Предохранитель № Номинальный ток

Защищаемая цепь

F1

-

Не используется.

F2

-

Не используется.

F3

5 A

эБу подушек безопасности и пиротехнических преднатяжителей.

F4

10 A

кондиционер воздуха, контактор сцепления, самозатемняющееся зеркало заднего
вида, насос для подачи присадки в сажевый фильтр (на дизельных модификациях),
диагностический разъем, датчик расхода воздуха (на дизельных модификациях).

F5

30 A

панель выключателей стеклоподъемников, выключатель
стеклоподъемника пассажира, двигатель переднего стеклоподъемника.

F6

30 A

двигатель заднего стеклоподъемника и двигатель стеклоподъемника двери водителя.

F7

5 A

потолочный плафон, подсветка перчаточного ящика, боковые плафоны индивидуального освещения.

11

Практическая информация

163

C3_ru_Chap11_Info-pratiques_ed01-2014

Предохранитель № Номинальный ток

Защищаемая цепь

F8

20 A

Многофункциональный дисплей, автомагнитола, радионавигационная
система, панель приборов с часами, процессор охранной сигнализации,
сирена охранной сигнализации, автомагнитола (послепродажная
установка), розетка 12 в, питание кронштейна навигационной приставки.

F9

30 A

Многофункциональный дисплей, автомагнитола, радионавигационная система,
панель приборов с часами, процессор охранной сигнализации, сирена охранной
сигнализации, автомагнитола (послепродажная установка), розетка 12 в,
питание кронштейна навигационной приставки, центральный замок.

F10

15 A

подрулевые переключатели.

F11

15 A

Замок зажигания, диагностический разъем, процессор
автоматической коробки передач.

F12

15 A

датчик дождя / освещенности, коммутационный блок
прицепа, модуль учебного автомобиля.

F13

5 A

основной контактор стоп-сигналов, коммутационный блок
двигателя, рычаг селектора секвентальной коробки передач.

F14

15 A

компьютер системы помощи при парковке, процессор системы подушек
безопасности, панель приборов, автоматический кондиционер воздуха,
USB Box, усилитель системы Hi-Fi, камера заднего обзора.

F15

30 A

центральный замок.

F16

-

Не используется.

F17

40 A

обогрев заднего стекла и наружных зеркал заднего вида.

SH

-

Шунт PARC.

Практическая информация

164

C3_ru_Chap11_Info-pratiques_ed01-2014

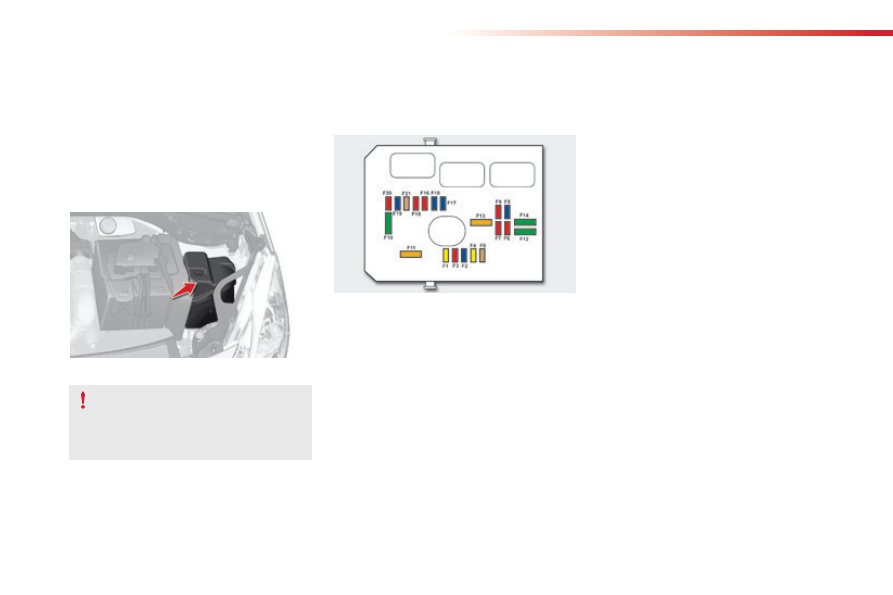

Блок электрических

предохранителей в моторном отсеке

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).

Доступ к предохранителям

F

  снимите крышку с фиксаторов.

F

  Замените предохранитель (см.

соответствующий раздел).

F

  после завершения работы

плотно закройте крышку блока
предохранителей, чтобы обеспечить
его герметичность.

все работы с предохранителями,
расположенными в блоке над акБ, должны
осуществляться только в сервисной сети
CITROËN или в специализированном техцентре.

11

Практическая информация

165

C3_ru_Chap11_Info-pratiques_ed01-2014

Перечень предохранителей

Предохранитель № Номинальный ток

Защищаемая цепь

F1

20 A

питание эБу двигателя, реле управления вентилятором системы
охлаждения двигателя, главное реле многофункционального
процессора двигателя, насос-форсунка (дизельного двигателя).

F2

15 A

Звуковой сигнал.

F3

10 A

омыватель переднего и заднего стекол.

F4

20 A

дневные ходовые огни, дневные ходовые огни на LED-светодиодах.

F5

15 A

подогреватель дизтоплива (на дизельных модификациях), насос для подачи присадки

в дизтопливо (на дизельных модификациях), датчик расхода воздуха (на дизельных

модификациях), электромагнитный клапан системы рециркуляции отработавших

газов EGR (на дизельных модификациях), топливный насос (на двигателях 1,1i и 1,4i),

подогреватель системы сбора картерных газов и электроклапаны (VTi).

F6

10 A

процессор систем ABS / ESP, дублирующий контактор стоп-сигналов.

F7

10 A

электрический усилитель рулевого управления, автоматическая коробка передач.

F8

25 A

выключатель стартера.

F9

10 A

Блок коммутации и защиты (на дизельных модификациях).

F10

30 A

подогреватель дизтоплива (на дизельных модификациях), подогреватель системы
сбора картерных газов (на двигателях 1,1i, 1,4i и дизельном), топливный насос (VTi),
инжекторы и катушки зажигания (на бензиновых двигателях), электронноуправляемый
термостат и разгрузочный электроклапан адсорбера (на двигателях 1,1i и 1,4i).

F11

40 A

электровентилятор системы кондиционирования воздуха.
