154

Замена лампы

при этом необходимо извлечь ключ,

входящий в штатный набор инстркментов

для замены колеса.

-  Разведите в стороны 4 фиксатора и

выньте держатель с лампой.

-  извлеките сгоревшую лампу из патрона,

слегка нажав на нее и повернув ее

против часовой стрелки.

-  Замените лампу.

при извлечении фонаря:

-  на крышке багажного отсека - потяните

фонарь внутрь автомобиля,

-  на распашных дверях - потяните его к

себе.

 при обратной установке следите за

правильным возвращением на место

фиксаторов и за тем, чтобы провода

электропроводки не оказались

зажатыми.

после замены лампы заднего указателя

поворота необходимо выждать не менее

двух минут завершения инициализации.

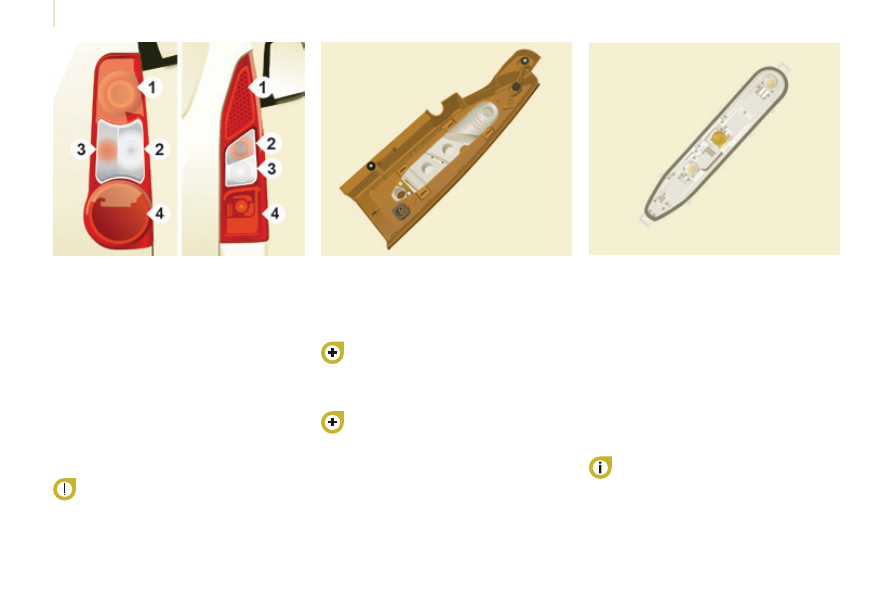

Задние световые приборы

дополнительную информацию о лампах

см. в разделе "типы ламп в световых

приборах".

1.  Стоп-сигнал / стояночные огни



Тип B, P21/5W - 21/5W

2.  Указатели поворотов



Тип B, PY21W - 21W (желтая колба)

3.  Фонарь заднего хода



Тип B, P21W - 21W

4.  Противотуманные фонари



Тип B, P21W - 21W

Мойка под высоким напором

при отмывании въевшейся грязи

струей воды под высоким напором, не

задерживайте ее надолго на оптических

блоках, фонарях и их периферии, чтобы не

повредить защитное лаковое покрытие и

уплотнительные прокладки.

см. рубрику 9, раздел "Замена колеса".

см. рубрику 3, раздел

"открывающиеся элементы кузова".

-  определите, какая лампа сгорела, а

затем распахните задние двери на 180°.

-  отверните две гайки крепления при

помощи ключа из набора инструментов.

-  снимите с внешней стороны блок с

прозрачным рассеивателем.

-  удерживая фонарь, отсоедините от него

колодку электрического разъема.

155

ЭК

СТРЕННАЯ ПОМОЩЬ

8

Замена лампы

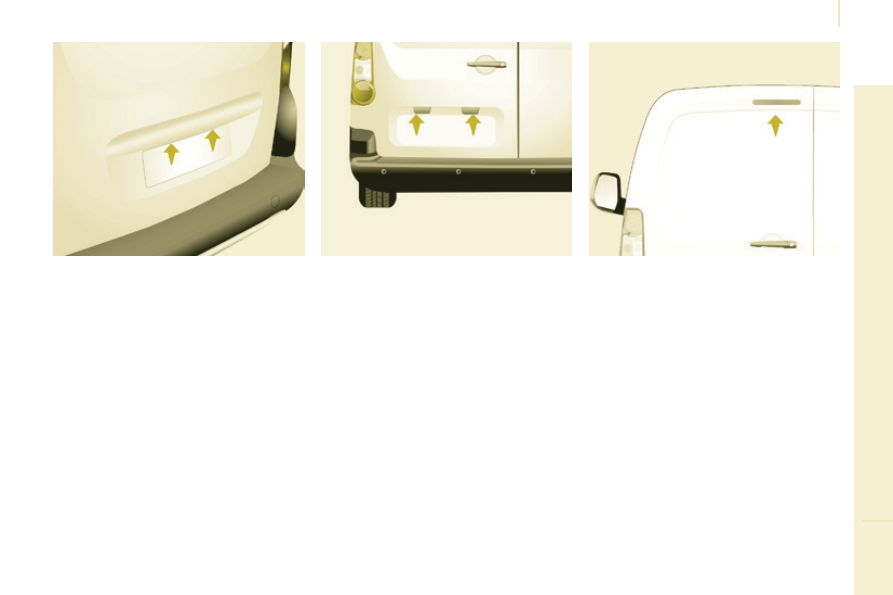

Фонарь освещения номерного знака

-  отверните обе гайки.

-  протолкните стержни.

-  Если понадобится, отсоедините разъем

чтобы снять фонарь.

-  Замените сгоревшую лампу.

Третий стоп-сигнал

Tип A, W16W - 16W

Тип A, W5W - 5W
На крышке багажного отсека

-  пользуясь отверткой, отожмите

прозрачный рассеиватель.

-  Замените лампу.

-  установите на место рассеиватель и

нажмите на него.

На распашных дверях

-  снимите с фиксаторов внутреннюю

обивку.

-  отсоедините электрический разъем,

отжав фиксатор.

-  поверните держатель лампы на

четверть оборота против часовой

стрелки.

-  Замените лампу.

-  вставьте на место держатель лампы и

подсоедините электрический разъем.

-  установите на место обивку.

156

Замена электрического предохранителя

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

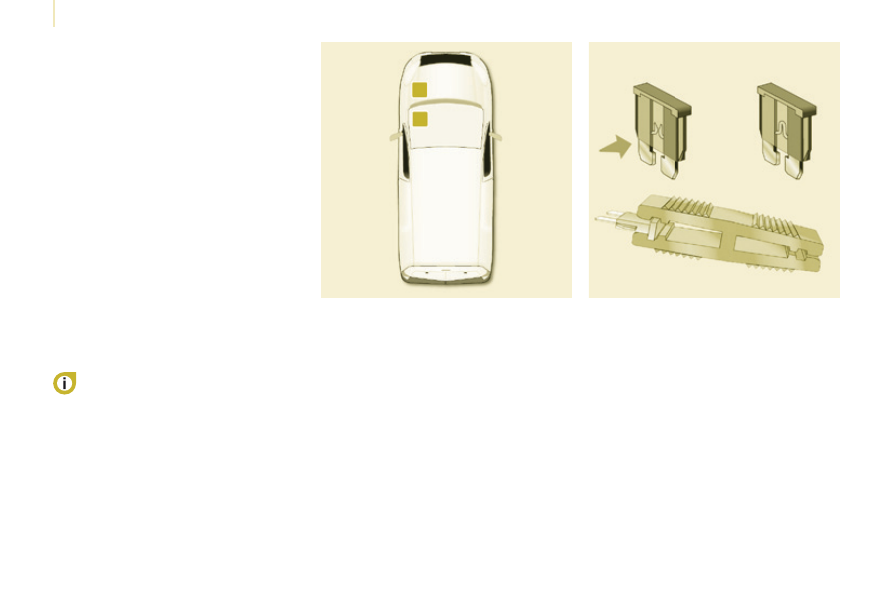

Блоки электрических предохранителей

находятся:

-  слева под приборной панелью

(под крышкой),

-  в моторном отсеке (возле

аккумуляторной батареи).

при наличии в комплектации автомобиля

соответствующих систем на нем

устанавливается дополнительный блок

предохранителей для сцепного устройства

и прицепа, а также кузовных модификаций

и платформ с кабиной. он расположен за

ограничительной перегородкой справа.

в таблице приведены только те

предохранители, которые водитель

может заменить самостоятельно,

пользуясь для этого пинцетом, который

расположен за перчаточным ящиком

с правой стороны панели приборов.

остальные предохранители следует

заменять в сервисной сети CITROËN или в

специализированном техцентре.

Извлечение и замена

предохранителя

Вышедший из строя предохранитель

следует заменять предохранителем

такого же номинала.

компания CITROËN не несет

ответственности за неисправности вашего

автомобиля, вызванные установкой

дополнительного электрооборудования, не

изготовленного или не рекомендованного к

использованию компанией CITROËN, либо

установленного с нарушением инструкций

изготовителя автомобиля. в особенности

это относится к подключенному

дополнительному оборудованию,

потребляющему ток в сумме более 10 ма.

 Механики сервисной сети

могут получить информацию о

предохранителях и реле в разделе

"Méthodes" ("Методы ремонта") в сети.

перед заменой предохранителя

необходимо выяснить и устранить причину

неисправности.

-  для извлечения предохранителя

пользуйтесь предусмотренным для

этого пинцетом.

157

ЭК

СТРЕННАЯ ПОМОЩЬ

8

Замена электрического предохранителя

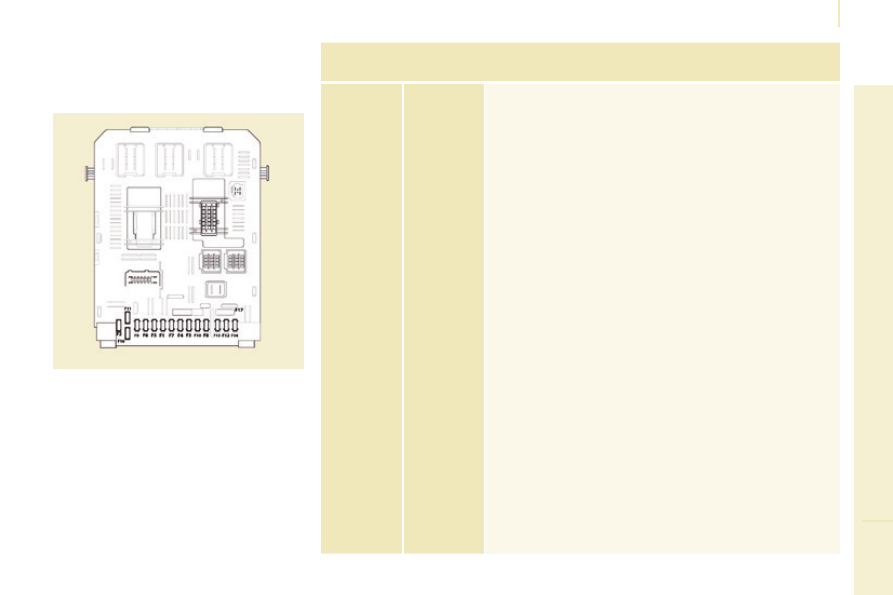

Блок предохранителей в панели

приборов

откройте крышку, закрывающую блок

предохранителей.

предохранитель №



F

Номинальный ток



A

Защищаемая цепь

1

15

очиститель заднего стекла

2

30

центральный замок

3

5

подушки безопасности

4

10

кондиционер, диагностический разъем, зеркало заднего

вида, регулятор фар

5

30

стеклоподъемники

6

30

Замки

7

5

Задний плафон, передний плафон индивидуального

освещения, люк в крыше

8

20

автомагнитола, дисплей, блок контроля давления воздуха в

шинах, охранная сигнализация и сирена

9

30

Розетки 12 в передняя и задняя

10

15

центральная колонка

11

15

цепь слабого тока замка зажигания

12

15

датчик дождя и освещенности, подушки безопасности

13

5

панель приборов

14

15

парктроник, панель управления кондиционером, система

громкой связи

15

30

Замки

16

-

Не используется

17

40

обогрев заднего стекла и зеркал
