150

Замена лампы

ЗАМЕНА ЛАМП

Тип B

лампа с байонетным

цоколем: слегка нажмите

на нее и поверните против

часовой стрелки.

Тип A

цельностеклянные лампы:

осторожно извлеките ее

выводы из гнезд, поскольку

они вставлены под

значительным усилием.

Тип C

Галогенная лампа: снимите

пружинную защелку с

патрона.

Типы ламп в световых приборах

На вашем автомобиле используются лампы

различных типов и конструкций.

Чтобы их извлечь:

Тип D

светодиод LED: его замену

в дневных ходовых огнях

следует осуществлять в

сервисной сети CITROËN

или в специализированном

техцентре.

151

ЭК

СТРЕННАЯ ПОМОЩЬ

8

Замена лампы

поднимите капот. Чтобы дотянуться до

ламп, нужно просунуть руку с задней

стороны оптического блока.

установка ламп на место осуществляется в

порядке, обратном процедуре их снятия. по

окончании замены лампы плотно закройте

капот.

Галогенные лампы следует заменять

при выключенных фарах, при этом

нужно подождать несколько минут,

пока они остынут (чтобы избежать ожога).

Не прикасайтесь к лампе голыми руками,

пользуйтесь для этого чистой тряпкой без

ворса.

оседание конденсата на стеклах фар -

естественное явление. он быстро исчезает

сам при обычной эксплуатации автомобиля.

лампы следует заменять при выключенном

зажигании, либо при отключенной

аккумуляторной батарее. подождите

около трех минут после замены лампы,

прежде чем подключить бортовую сеть к

аккумуляторной батарее.

установив новую лампу, проверьте ее работу.

Мойка под высоким напором

при отмывании въевшейся грязи

струей воды под высоким напором,

не задерживайте ее надолго

на оптических блоках, фонарях и их

периферии, чтобы не повредить защитное

лаковое покрытие и уплотнительные

прокладки.

2. Стояночные огни

Тип A, W5W - 5W

-  снимите защитный кожух, потянув за

резиновый язычок.

-  извлеките держатель лампы, потянув за

колодку разъема.

-  Замените лампу.

-  убедитесь в том, что кожух плотно

прилегает по всему периметру, чтобы

обеспечить герметичность.

Передние световые приборы

1.  Фары ближнего света / Фары дальнего

света

Тип C, H4 - 55W

-  снимите центральный защитный кожух,

потянув за резиновый язычок.

-  отсоедините колодку электрического

разъема.

-  снимите язычок фиксатора.

-  Замените лампу, аккуратно совместив

ее цоколь с направляющими пазами на

блоке.

-  установите на место язычок фиксатора.

-  убедитесь в плотной установке кожуха

по всему периметру, чтобы обеспечить

герметичность.

152

Замена лампы

3. Указатели поворотов

Тип B, PY21W - 21W (желтая)

-  снимите рассеиватель, потянув за

эластичный язычок.

-  поверните держатель лампы на

четверть оборота против часовой

стрелки.

-  извлеките сгоревшую лампу из патрона,

слегка нажав на нее и повернув ее

против часовой стрелки.

-  Замените лампу.

-  проверьте плотность прилегания

рассеивателя по всему периметру.

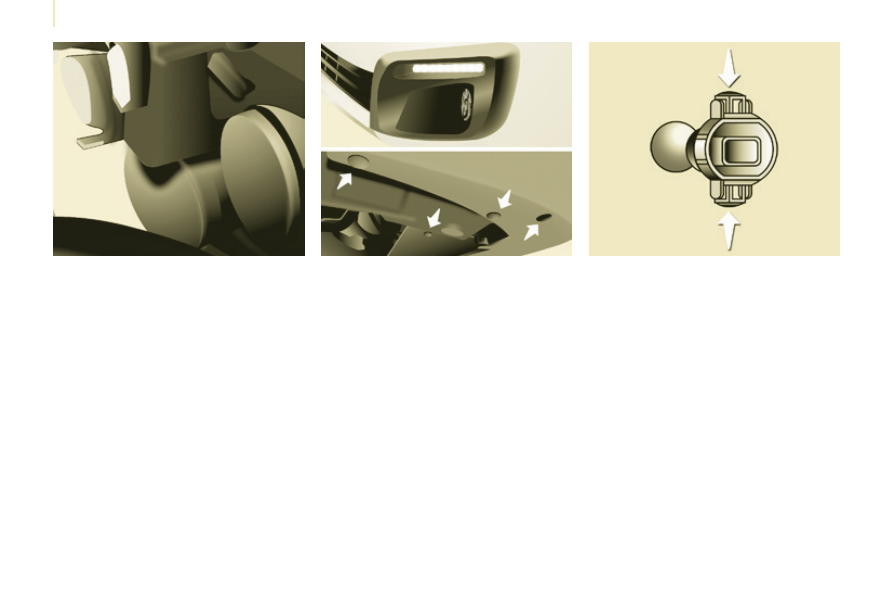

4. Противотуманные фары

Тип C, H1 - 55W

-  открепите три фиксатора и отверните

винт, которыми фартук крепится к низу

бампера.

-  отведите фартук кверху.

-  отсоедините разъем от платы с

лампами, нажав на расположенный

сверху фиксатор.

-  извлеките плату с лампами, сдавив

два фиксатора (сверху и снизу)

указательным и большим пальцами.

-  Замените плату с лампой.

-  Чтобы установить на место лампу

и бампер, действуйте в обратном

порядке.

153

ЭК

СТРЕННАЯ ПОМОЩЬ

8

Замена лампы

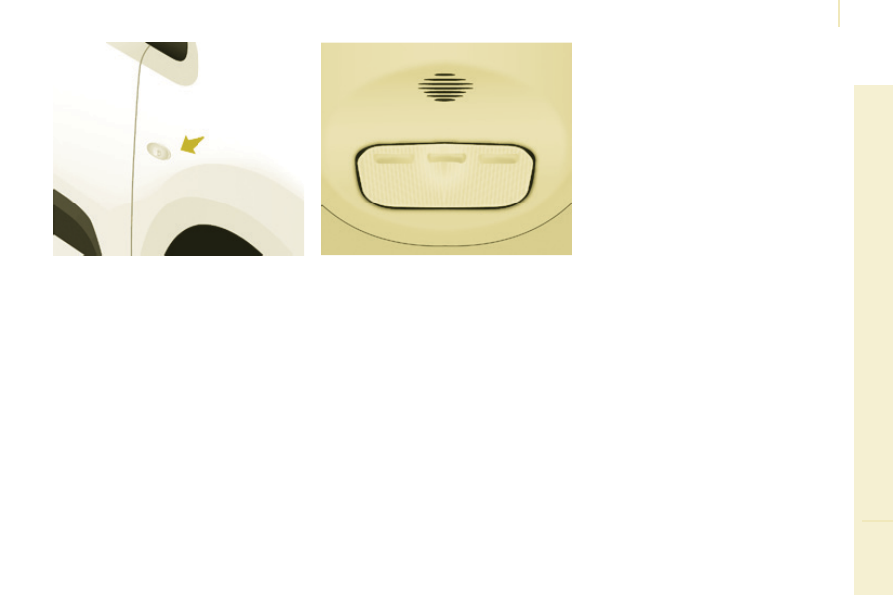

Боковой повторитель

Тип A, WY5W - 5W (желтая)

-  протолкните фонарь повторителя

внутрь и извлеките его, потянув за

переднюю часть.

-  Фонарь повторителя является

неразборной деталью, его можно

приобрести в сервисной сети CITROËN.

-  для обратной установки вставьте

фонарь повторителя с тыльной стороны

и протолкните его вперед.

В кабине / В салоне

Плафоны

Тип A, 12V5W - 5W

-  снимите рассеиватель с фиксаторов,

поддев его отверткой с обеих сторон

плафона.

-  выньте лампу и замените ее.

-  установите рассеиватель на место и

убедитесь, что он прочно закреплен.
