Transfer Case

Selection Of Lubricant

Use  only  the  manufacturer's  recommended  fluid.  Refer  to

“Fluids  And  Lubricants”  in  “Technical  Specifications”  for

further information.
Fluid Level Check

This fluid level can be checked by removing the filler plug.

The fluid level should be to the bottom edge of the filler plug

hole with the vehicle in a level position.
Drain And Refill

Refer to the “Maintenance Plan” in this section for the proper

maintenance intervals.

HOISTING

A conventional floor jack may be used at the jacking loca-

tions.  Refer  to  the  graphics  that  show  jacking  locations.

However, a floor jack or frame hoist must never be used on

any other parts of the underbody.

TIRES

Tire Safety Information

Tire safety information will cover aspects of the following

information:  Tire  Markings,  Tire  Identification  Numbers,

Tire Terminology and Definitions, Tire Pressures, and Tire

Loading.

CAUTION!

Never use a floor jack directly under the differential housing of

a loaded truck or damage to your vehicle may result.

SERVICING AND MAINTENANCE

445

Tire Markings

Tire Markings

NOTE:
• P (Passenger) — Metric tire sizing is based on U.S. design

standards. P-Metric tires have the letter “P” molded into

the  sidewall  preceding  the  size  designation.  Example:

P215/65R15 95H.

• European  —  Metric  tire  sizing  is  based  on  European

design standards. Tires designed to this standard have the

tire  size  molded  into  the  sidewall  beginning  with  the

section width. The letter "P" is absent from this tire size

designation. Example: 215/65R15 96H.

• LT  (Light  Truck)  —  Metric  tire  sizing  is  based  on  U.S.

design standards. The size designation for LT-Metric tires

is the same as for P-Metric tires except for the letters “LT”

that are molded into the sidewall preceding the size desig-

nation. Example: LT235/85R16.

• Temporary spare tires are designed for temporary emer-

gency use only. Temporary high pressure compact spare

tires have the letter “T” or “S” molded into the sidewall

preceding  the  size  designation.  Example:  T145/80D18

103M.

• High flotation tire sizing is based on U.S. design standards

and it begins with the tire diameter molded into the side-

wall. Example: 31x10.5 R15 LT.

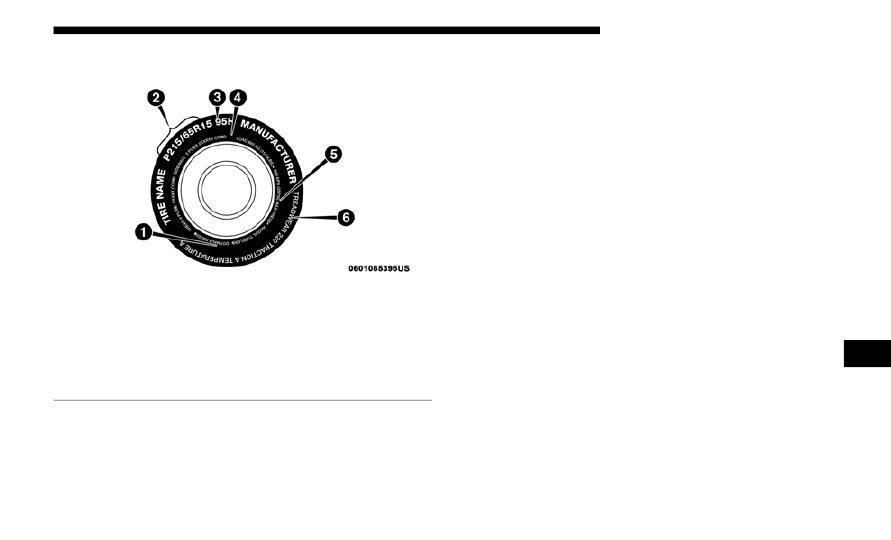

1 — U.S. DOT Safety

Standards Code (TIN)

4 — Maximum Load

2 — Size Designation

5 — Maximum Pressure

3 — Service Description

6 — Treadwear, Traction

and Temperature Grades

7

446 SERVICING AND MAINTENANCE

Tire Sizing Chart

EXAMPLE:

Example Size Designation: P215/65R15XL 95H, 215/65R15 96H, LT235/85R16C, T145/80D18 103M, 31x10.5 R15 LT
P = Passenger car tire size based on U.S. design standards, or
"....blank...." = Passenger car tire based on European design standards, or
LT = Light truck tire based on U.S. design standards, or
T or S = Temporary spare tire or
31 = Overall diameter in inches (in)
215, 235, 145 = Section width in millimeters (mm)
65, 85, 80 = Aspect ratio in percent (%)
• Ratio of section height to section width of tire, or
10.5 = Section width in inches (in)
R = Construction code
• "R" means radial construction, or
• "D" means diagonal or bias construction
15, 16, 18 = Rim diameter in inches (in)
Service Description:
95 = Load Index
• A numerical code associated with the maximum load a tire can carry

SERVICING AND MAINTENANCE

447

H = Speed Symbol
• A symbol indicating the range of speeds at which a tire can carry a load corresponding to its load index under certain oper-

ating conditions

• The maximum speed corresponding to the speed symbol should only be achieved under specified operating conditions

(i.e., tire pressure, vehicle loading, road conditions, and posted speed limits)

Load Identification:

Absence of the following load identification symbols on the sidewall of the tire indicates a Standard Load (SL) tire:
• XL = Extra load (or reinforced) tire, or
• LL = Light load tire or
• C, D, E, F, G = Load range associated with the maximum load a tire can carry at a specified pressure
Maximum Load – Maximum load indicates the maximum load this tire is designed to carry
Maximum Pressure – Maximum pressure indicates the maximum permissible cold tire inflation pressure for this tire

EXAMPLE:

7

448 SERVICING AND MAINTENANCE

Tire Identification Number (TIN)

The TIN may be found on one or both sides of the tire; however, the date code may only be on one side. Tires with white side-

walls will have the full TIN, including the date code, located on the white sidewall side of the tire. Look for the TIN on the

outboard side of black sidewall tires as mounted on the vehicle. If the TIN is not found on the outboard side, then you will

find it on the inboard side of the tire.

EXAMPLE:

DOT MA L9 ABCD 0301
DOT = Department of Transportation
• This symbol certifies that the tire is in compliance with the U.S. Department of Transportation tire safety standards and is

approved for highway use

MA = Code representing the tire manufacturing location (two digits)
L9 = Code representing the tire size (two digits)
ABCD = Code used by the tire manufacturer (one to four digits)
03 = Number representing the week in which the tire was manufactured (two digits)
• 03 means the 3rd week
01 = Number representing the year in which the tire was manufactured (two digits)
• 01 means the year 2001
• Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was

manufactured. Example: 031 could represent the 3rd week of 1981 or 1991

SERVICING AND MAINTENANCE

449

Tire Terminology And Definitions

Term

Definition

B-Pillar

The vehicle B-Pillar is the structural member of the body located behind

the front door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle

has not been driven for at least three hours,  or driven less than 1 mile

(1.6 km) after sitting for a minimum of three hours. Inflation pressure is

measured in units of PSI (pounds per square inch) or kPa (kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire

inflation  pressure  for  this  tire.  The  maximum  inflation  pressure  is

molded into the sidewall.

Recommended Cold Tire Inflation Pressure Vehicle  manufacturer's  recommended  cold  tire  inflation  pressure  as

shown on the tire placard.

Tire Placard

A  label  permanently  attached  to  the  vehicle  describing  the  vehicle’s

loading capacity, the original equipment tire sizes and the recommended

cold tire inflation pressures.

7

450 SERVICING AND MAINTENANCE

Tire Loading And Tire Pressure

NOTE:

The  proper  cold  tire  inflation  pressure  is  listed  on  the

driver’s  side  B-Pillar  or  the  rear  edge  of  the  driver's  side

door.
Check the inflation pressure of each tire, including the spare

tire (if equipped), at least monthly and inflate to the recom-

mended pressure for your vehicle.

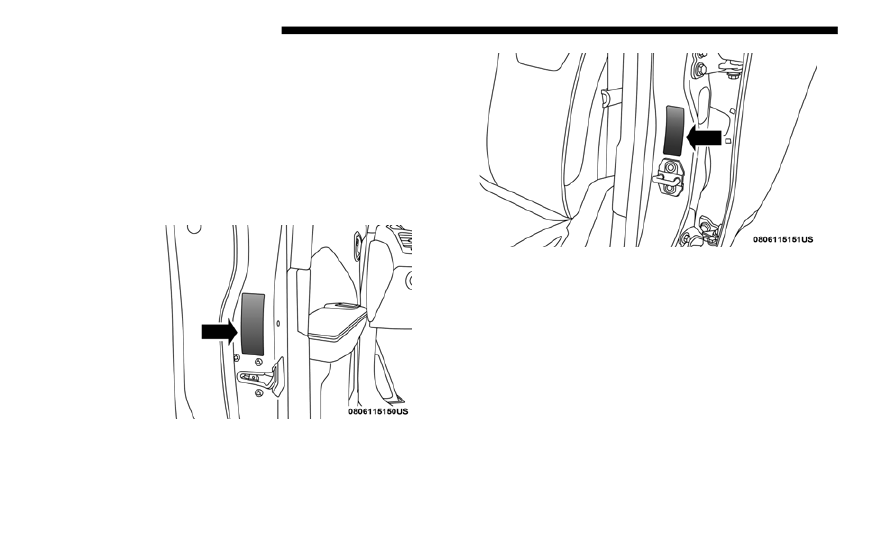

Example Tire Placard Location (Door)

Example Tire Placard Location (B-Pillar)

SERVICING AND MAINTENANCE

451

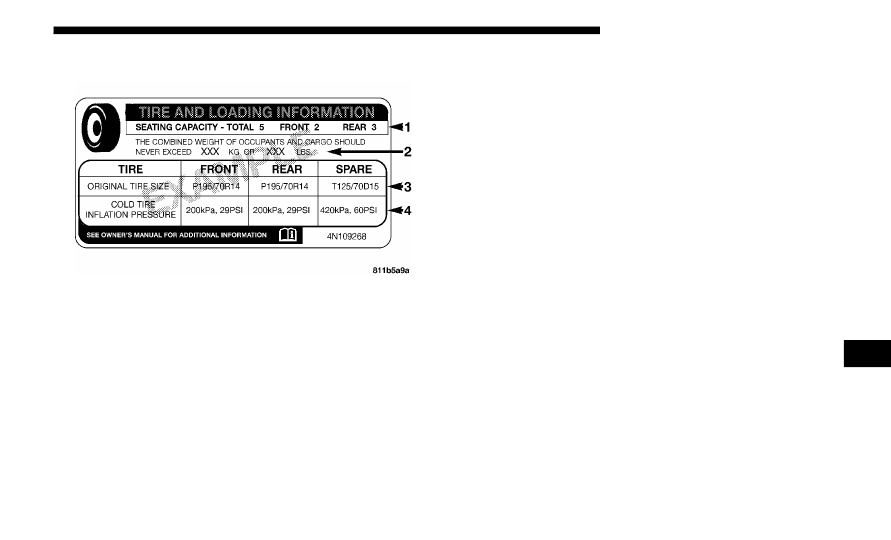

Tire And Loading Information Placard

Tire And Loading Information Placard

This placard tells you important information about the:
1. Number of people that can be carried in the vehicle.
2. Total weight your vehicle can carry.
3. Tire size designed for your vehicle.
4. Cold tire inflation pressures for the front, rear, and spare

tires.

Loading

The vehicle maximum load on the tire must not exceed the

load carrying capacity of the tire on your vehicle. You will

not exceed the tire's load carrying capacity if you adhere to

the loading conditions, tire size, and cold tire inflation pres-

sures specified on the Tire and Loading Information placard

in  “Vehicle  Loading”  in  the  “Starting  And  Operating”

section of this manual.
NOTE:

Under  a  maximum  loaded  vehicle  condition,  gross  axle

weight ratings (GAWRs) for the front and rear axles must not

be exceeded.
For  further  information  on  GAWRs,  vehicle  loading,  and

trailer  towing,  refer  to  “Vehicle  Loading”  in  the  “Starting

And Operating” section of this manual.
To  determine  the  maximum  loading  conditions  of  your

vehicle, locate the statement “The combined weight of occu-

pants and cargo should never exceed XXX kg or XXX lbs” on

the  Tire  and  Loading  Information  placard.  The  combined

weight  of  occupants,  cargo/luggage  and  trailer  tongue

weight (if applicable) should never exceed the weight refer-

enced here.

7

452 SERVICING AND MAINTENANCE

Steps For Determining Correct Load Limit—
(1) Locate the statement “The combined weight of occu-

pants and cargo should never exceed XXX kg or XXX lbs.”

on your vehicle's placard.
(2)  Determine  the  combined  weight  of  the  driver  and

passengers that will be riding in your vehicle.
(3)  Subtract  the  combined  weight  of  the  driver  and

passengers from XXX kg or XXX lbs.
(4)  The  resulting  figure  equals  the  available  amount  of

cargo and luggage load capacity. For example, if “XXX”

amount  equals  1400  lbs.  and  there  will  be  five  150  lb

passengers in your vehicle, the amount of available cargo

and luggage load capacity is 650 lbs. (1400-750 (5x150) =

650 lbs.)
(5) Determine the combined weight of luggage and cargo

being loaded on the vehicle. That weight may not safely

exceed  the  available  cargo  and  luggage  load  capacity

calculated in Step 4.

(6) If your vehicle will be towing a trailer, load from your

trailer  will  be  transferred  to  your  vehicle.  Consult  this

manual to determine how this reduces the available cargo

and luggage load capacity of your vehicle.

Metric Example For Load Limit
For example, if “XXX” amount equals 635 kg and there will

be five 68 kg passengers in your vehicle, the amount of avail-

able  cargo  and  luggage  load  capacity  is  295  kg  (635-340

(5x68) = 295 kg) as shown in step 4.
NOTE:

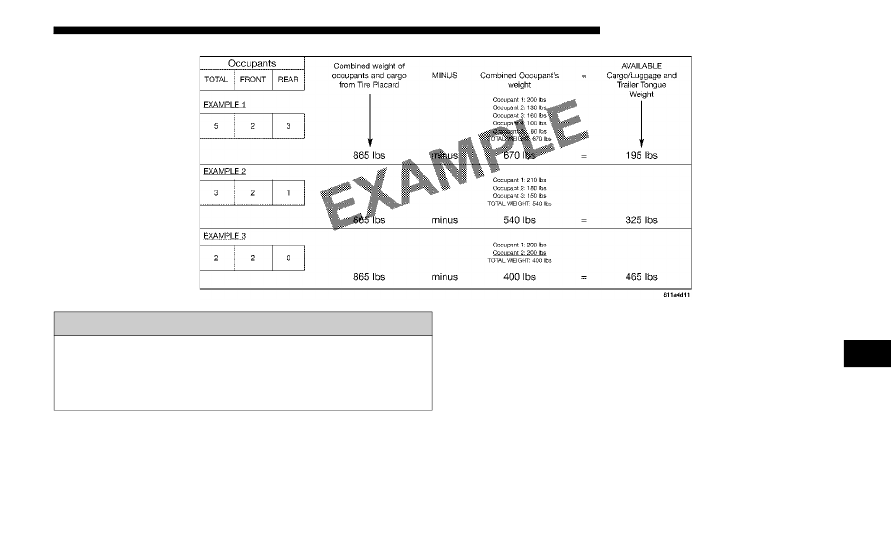

• If  your  vehicle  will  be  towing  a  trailer,  load  from  your

trailer will be transferred to your vehicle. The following

table  shows  examples  on  how  to  calculate  total  load,

cargo/luggage, and towing capacities of your vehicle with

varying  seating  configurations  and  number  and  size  of

occupants. This table is for illustration purposes only and

may not be accurate for the seating and load carry capacity

of your vehicle.

• For the following example, the combined weight of occu-

pants and cargo should never exceed 865 lbs (392 kg).

SERVICING AND MAINTENANCE

453

WARNING!

Overloading of your tires is dangerous. Overloading can

cause  tire  failure,  affect  vehicle  handling,  and  increase

your  stopping  distance.  Use  tires  of  the  recommended

load capacity for your vehicle. Never overload them.

7

454 SERVICING AND MAINTENANCE

(Continued)

Tires — General Information

Tire Pressure

Proper tire inflation pressure is essential to the safe and satis-

factory  operation  of  your  vehicle.  Four  primary  areas  are

affected by improper tire pressure:
• Safety
• Fuel Economy
• Tread Wear
• Ride Comfort and Vehicle Stability
Safety

Both under-inflation and over-inflation affect the stability of

the vehicle and can produce a feeling of sluggish response or

over responsiveness in the steering.
NOTE:
• Unequal tire pressures from side to side may cause erratic

and unpredictable steering response.

• Unequal  tire  pressure  from  side  to  side  may  cause  the

vehicle to drift left or right.

WARNING!

• Improperly inflated tires are dangerous and can cause

collisions.

• Underinflation increases tire flexing and can result in

overheating and tire failure.

• Overinflation reduces a tire's ability to cushion shock.

Objects on the road and chuckholes can cause damage

that result in tire failure.

• Overinflated  or  underinflated  tires  can  affect  vehicle

handling  and  can  fail  suddenly,  resulting  in  loss  of

vehicle control.

• Unequal  tire  pressures  can  cause  steering  problems.

You could lose control of your vehicle.

• Unequal tire pressures from one side of the vehicle to

the other can cause the vehicle to drift to the right or

left.

• Always  drive  with  each  tire  inflated  to  the  recom-

mended cold tire inflation pressure.

WARNING! (Continued)

SERVICING AND MAINTENANCE

455

Fuel Economy
Underinflated  tires  will  increase  tire  rolling  resistance

resulting in higher fuel consumption.
Tread Wear
Improper  cold tire  inflation pressures  can cause  abnormal

wear patterns and reduced tread life, resulting in the need

for earlier tire replacement.
Ride Comfort And Vehicle Stability
Proper  tire  inflation  contributes  to  a  comfortable  ride.

Over-inflation produces a jarring and uncomfortable ride.
Tire Inflation Pressures

The proper cold tire inflation pressure is listed on the driver's

side B-Pillar or rear edge of the driver's side door.
At least once a month:
• Check  and  adjust  tire  pressure  with  a  good  quality

pocket-type pressure gauge. Do not make a visual judge-

ment when determining proper inflation. Tires may look

properly inflated even when they are under-inflated.

• Inspect tires for signs of tire wear or visible damage.

Inflation pressures specified on the placard are always “cold

tire  inflation  pressure”.  Cold  tire  inflation  pressure  is

defined as  the  tire  pressure  after  the vehicle  has  not been

driven  for  at  least  three  hours,  or  driven  less  than  1 mile

(1.6 km) after sitting for a minimum of three hours. The cold

tire inflation pressure must not exceed the maximum infla-

tion pressure molded into the tire sidewall.
Check tire pressures more often if subject to a wide range of

outdoor temperatures, as tire pressures vary with tempera-

ture changes.
Tire pressures change by approximately 1 psi (7 kPa) per 12°F

(7°C)  of  air  temperature  change.  Keep  this  in  mind  when

checking tire pressure inside a garage, especially in the Winter.
Example:  If  garage  temperature  =  68°F  (20°C)  and  the

outside temperature = 32°F (0°C) then the cold tire inflation

pressure should be increased by 3 psi (21 kPa), which equals

1 psi (7 kPa) for every 12°F (7°C) for this outside temperature

condition.

CAUTION!

  After  inspecting  or  adjusting  the  tire  pressure,  always

reinstall the valve stem cap. This will prevent moisture

and  dirt  from  entering  the  valve  stem,  which  could

damage the valve stem.

7

456 SERVICING AND MAINTENANCE

Tire  pressure  may  increase  from  2  to  6  psi  (13  to  40  kPa)

during  operation.  DO  NOT  reduce  this  normal  pressure

build up or your tire pressure will be too low.
Tire Pressures For High Speed Operation

The  manufacturer  advocates  driving  at  safe  speeds  and

within posted speed limits. Where speed limits or conditions

are such that the vehicle can be driven at high speeds, main-

taining  correct  tire  inflation  pressure  is  very  important.

Increased tire pressure and reduced vehicle loading may be

required for high-speed vehicle operation. Refer to an autho-

rized  tire  dealer  or  original  equipment  vehicle  dealer  for

recommended safe operating speeds, loading and cold tire

inflation pressures.

Radial Ply Tires

Tire Repair
If your tire becomes damaged, it may be repaired if it meets

the following criteria:
• The tire has not been driven on when flat.
• The damage is only on the tread section of your tire (side-

wall damage is not repairable).

• The puncture is no greater than a ¼ of an inch (6 mm).
Consult an authorized tire dealer for tire repairs and addi-

tional information.
Damaged Run Flat tires, or Run Flat tires that have experi-

enced  a  loss  of  pressure  should  be  replaced  immediately

with  another  Run  Flat  tire  of  identical  size  and  service

description (Load Index and Speed Symbol). Replace the tire

pressure sensor as well as it is not designed to be reused.

WARNING!

High speed driving  with your vehicle under maximum

load is dangerous. The added strain on your tires could

cause them to fail. You could have a serious collision. Do

not  drive  a  vehicle  loaded  to  the  maximum  capacity  at

continuous speeds above 75 mph (120 km/h).

WARNING!

Combining radial ply tires  with other types of tires on

your  vehicle  will  cause  your  vehicle  to  handle  poorly.

The instability could cause a collision. Always use radial

ply tires in sets of four. Never combine them with other

types of tires.

SERVICING AND MAINTENANCE

457

Run Flat Tires — If Equipped

Run  Flat  tires  allow  you  the  capability  to  drive  50 miles

(80 km) at 50 mph (80 km/h) after a rapid loss of inflation

pressure. This rapid loss of inflation is referred to as the Run

Flat mode. A Run Flat mode occurs when the tire inflation

pressure is of/or below 14 psi (96 kPa). Once a Run Flat tire

reaches the run flat mode it has limited driving capabilities

and needs to be replaced immediately. A Run Flat tire is not

repairable. When a run flat tire is changed after driving with

underinflated tire condition, please replace the TPM sensor

as it is not designed to be reused when driven under run flat

mode (14 psi (96 kPa)) condition.
NOTE:

TPM Sensor must be replaced after driving the vehicle on a

flat tire condition.
It  is  not  recommended  driving  a  vehicle  loaded  at  full

capacity or to tow a trailer while a tire is in the run flat mode.
See the tire pressure monitoring section for more informa-

tion.

Tire Spinning

When stuck in mud, sand, snow, or ice conditions, do not

spin your vehicle's wheels above 30 mph (48 km/h) or for

longer than 30 seconds continuously without stopping.
Refer  to  “Freeing  A  Stuck  Vehicle”  in  “In  Case  Of  Emer-

gency” for further information.

WARNING!

Fast  spinning  tires  can  be  dangerous.  Forces  generated

by  excessive  wheel  speeds  may  cause  tire  damage  or

failure. A tire could explode and injure someone. Do not

spin your vehicle's wheels faster than 30 mph (48 km/h)

for  more  than  30  seconds  continuously  when  you  are

stuck, and do not let anyone near a spinning wheel, no

matter what the speed.

7

458 SERVICING AND MAINTENANCE

Tread Wear Indicators

Tread wear indicators are in the original equipment tires to

help you in determining when your tires should be replaced.

Tire Tread

These  indicators  are  molded  into  the  bottom  of  the  tread

grooves. They will appear as bands when the tread depth

becomes a 1/16 of an inch (1.6 mm). When the tread is worn

to the tread wear indicators, the tire should be replaced.

Refer to “Replacement Tires” in this section for further infor-

mation.
Life Of Tire

The service life of a tire is dependent upon varying factors

including, but not limited to:
• Driving style.
• Tire pressure - Improper cold tire inflation pressures can

cause  uneven  wear  patterns  to  develop  across  the  tire

tread. These abnormal wear patterns will reduce tread life,

resulting in the need for earlier tire replacement.

• Distance driven.
• Performance tires, tires with a speed rating of V or higher,

and Summer tires typically have a reduced tread life. Rota-

tion of these tires per the vehicle scheduled maintenance is

highly recommended.

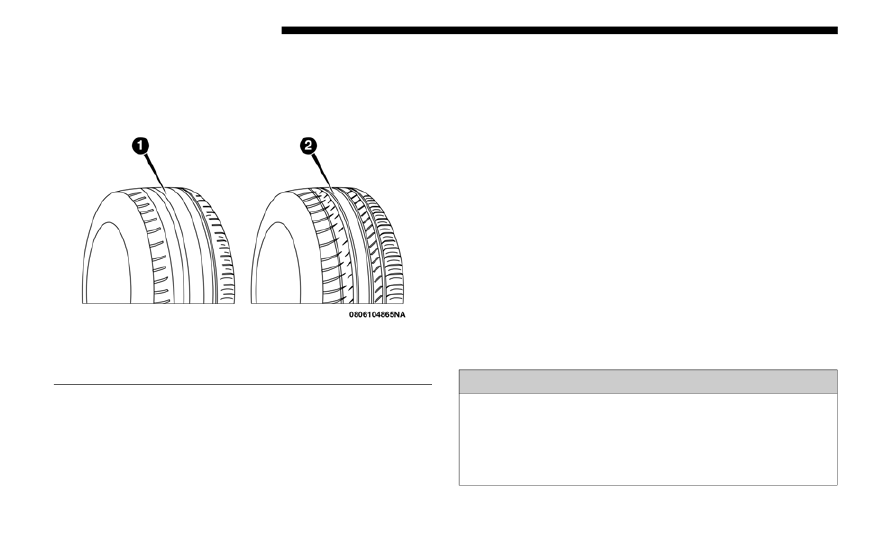

1 — Worn Tire

2 — New Tire

WARNING!

Tires  and  the  spare  tire  should  be  replaced  after  six

years, regardless of the remaining tread. Failure to follow

this warning can result in sudden tire failure. You could

lose  control  and  have  a  collision  resulting  in  serious

injury or death.

SERVICING AND MAINTENANCE

459

(Continued)

NOTE:

Wheel Valve Stem must be replaced as well when installing

new tires due to wear and tear in existing tires.
Keep dismounted tires in a cool, dry place with as little expo-

sure to light as possible. Protect tires from contact with oil,

grease, and gasoline.
Replacement Tires

The  tires  on your  new  vehicle provide  a  balance  of  many

characteristics. They should be inspected regularly for wear

and correct cold tire inflation pressures. The manufacturer

strongly  recommends  that  you  use  tires  equivalent  to  the

originals in size, quality and performance when replacement

is needed. Refer to the paragraph on “Tread Wear Indica-

tors” in this section. Refer to the Tire and Loading Informa-

tion placard or  the Vehicle  Certification  Label for the  size

designation of your tire. The Load Index and Speed Symbol

for  your  tire  will  be  found  on  the  original  equipment  tire

sidewall.
See the Tire Sizing Chart example found in the “Tire Safety

Information”  section  of  this  manual  for  more  information

relating to the Load Index and Speed Symbol of a tire.

It is recommended to replace the two front tires or two rear

tires  as  a  pair.  Replacing  just  one  tire  can  seriously  affect

your vehicle’s handling. If you ever replace a wheel, make

sure that the wheel’s specifications match those of the orig-

inal wheels.
It is recommended you contact an authorized tire dealer or

original equipment dealer with any questions you may have

on tire specifications or capability. Failure to use equivalent

replacement tires may adversely affect the safety, handling,

and ride of your vehicle.

WARNING!

• Do not use a tire, wheel size, load rating, or speed rating

other than that specified for your vehicle. Some combi-

nations  of  unapproved  tires  and  wheels  may  change

suspension  dimensions  and  performance  characteris-

tics,  resulting  in  changes  to  steering,  handling,  and

braking of your vehicle. This can cause unpredictable

handling and stress to steering and suspension compo-

nents.  You  could  lose  control  and  have  a  collision

resulting in serious injury or death. Use only the tire

and  wheel sizes  with  load  ratings  approved  for  your

vehicle.

7
