Display” in “Getting To Know Your Instrument Panel” for

more information. The speed increment shown is depen-

dent on the chosen speed unit of U.S. (mph) or Metric

(km/h):

U.S. Speed (mph)
• Pushing the SET (+) button once will result in a 1 mph

increase in set speed. Each subsequent tap of the button

results in an increase of 1 mph.

• If the button is continually pushed, the set speed will

continue to increase until the button is released, then the

new set speed will be established.

Metric Speed (km/h)
• Pushing the SET (+) button once will result in a 1 km/h

increase in set speed. Each subsequent tap of the button

results in an increase of 1 km/h.

• If the button is continually pushed, the set speed will

continue to increase until the button is released, then the

new set speed will be established.

To Decrease Speed

When the Speed Control is set, you can decrease speed by

pushing the SET (-) button.

The driver’s preferred units can be selected through the

instrument panel settings. Refer to ”Instrument Cluster

Display” in “Getting To Know Your Instrument Panel” for

more information. The speed increment shown is depen-

dent on the chosen speed unit of U.S. (mph) or Metric

(km/h):

U.S. Speed (mph)
• Pushing the SET (-) button once will result in a 1 mph

decrease in set speed. Each subsequent tap of the button

results in a decrease of 1 mph.

• If the button is continually pushed, the set speed will

continue to decrease until the button is released, then the

new set speed will be established.

Metric Speed (km/h)
• Pushing the SET (-) button once will result in a 1 km/h

decrease in set speed. Each subsequent tap of the button

results in a decrease of 1 km/h.

• If the button is continually pushed, the set speed will

continue to decrease until the button is released, then the

new set speed will be established.

342

STARTING AND OPERATING

To Accelerate For Passing

Press the accelerator as you would normally. When the

pedal is released, the vehicle will return to the set speed.

To Resume Speed

To resume a previously set speed, push the RES button and

release. Resume can be used at any speed above 20 mph

(32 km/h).

To Deactivate

A soft tap on the brake pedal, pushing the CANC (cancel)

button, or normal brake pressure while slowing the vehicle

will deactivate the speed control without erasing the set

speed from memory.
Pushing the on/off button or cycling the ignition to OFF,

erases the set speed from memory.

Using Speed Control On Hills

The transmission may downshift on hills to maintain the

vehicle set speed.

NOTE:

The Speed Control system maintains speed up and

down hills. A slight speed change on moderate hills is normal.
On steep hills, a greater speed loss or gain may occur so it

may be preferable to drive without Speed Control.

ADAPTIVE CRUISE CONTROL (ACC) — IF
EQUIPPED

Adaptive Cruise Control (ACC) increases the driving con-

venience provided by cruise control while traveling on

highways and major roadways. However, it is not a safety

system and not designed to prevent collisions. Speed
Control function performs differently. Please refer to the
proper section within this chapter.

ACC will allow you to keep cruise control engaged in light

to moderate traffic conditions without the constant need to

reset your cruise control. ACC utilizes a radar sensor and a

forward facing camera designed to detect a vehicle directly

ahead of you.

NOTE:
• If the sensor does not detect a vehicle ahead of you, ACC

will maintain a fixed set speed.

• If the ACC sensor detects a vehicle ahead, ACC will

apply limited braking or accelerate (not to exceed the

original set speed) automatically to maintain a preset

following distance, while matching the speed of the

vehicle ahead.

6

STARTING AND OPERATING

343

The Cruise Control system has two control modes:
• Adaptive Cruise Control mode for maintaining an ap-

propriate distance between vehicles.

• Normal (Fixed Speed) Cruise Control mode for cruising

at a constant preset speed. For additional information,

refer to “Normal (Fixed Speed) Cruise Control Mode” in

this section.

NOTE:

Normal (Fixed Speed) Cruise Control will not react

to preceding vehicles. Always be aware of the mode

selected.
You can change the mode by using the Cruise Control

buttons. The two control modes function differently. Al-

ways confirm which mode is selected.

WARNING!

• Adaptive Cruise Control (ACC) is a convenience

system. It is not a substitute for active driving
involvement. It is always the driver’s responsibility
to be attentive of road, traffic, and weather condi-
tions, vehicle speed, distance to the vehicle ahead;
and, most importantly, brake operation to ensure safe
operation of the vehicle under all road conditions.

(Continued)

WARNING! (Continued)

Your complete attention is always required while
driving to maintain safe control of your vehicle.
Failure to follow these warnings can result in a
collision and death or serious personal injury.

• The ACC system:

• Does not react to pedestrians, oncoming vehicles,

and stationary objects (e.g., a stopped vehicle in a
traffic jam or a disabled vehicle).

• Cannot take street, traffic, and weather conditions

into account, and may be limited upon adverse
sight distance conditions.

• Does not always fully recognize complex driving

conditions, which can result in wrong or missing
distance warnings.

• Will bring the vehicle to a complete stop while

following a target vehicle and hold the vehicle for
approximately 3 minutes in the stop position. If the
target vehicle does not start moving within 3
minutes the parking brake will be activated, and
the ACC system will be cancelled.

(Continued)

344

STARTING AND OPERATING

WARNING! (Continued)

You should switch off the ACC system:
• When driving in fog, heavy rain, heavy snow, sleet,

heavy traffic, and complex driving situations (i.e., in
highway construction zones).

• When entering a turn lane or highway off ramp;

when driving on roads that are winding, icy, snow-
covered, slippery, or have steep uphill or downhill
slopes.

• When towing a trailer up or down steep slopes.

• When circumstances do not allow safe driving at a

constant speed.

Adaptive Cruise Control (ACC) Operation

The speed control buttons (located on the right side of the

steering wheel) operates the ACC system.

NOTE:

Any chassis/suspension or tire size modifications

to the vehicle will effect the performance of the Adaptive

Cruise Control and Forward Collision Warning System.

Adaptive Cruise Control Buttons

1 — SET (+)/Accel

5 — CANC/Cancel

2 — Normal (Fixed Speed)
Cruise Control On/Off

6 — Distance Setting Decrease

3 — RES/Resume

7 — Adaptive Cruise Control
(ACC) On/Off

4 — SET (-)/Decel

8 — Distance Setting Increase

6

STARTING AND OPERATING

345

Activating Adaptive Cruise Control (ACC)

You can only engage ACC if the vehicle speed is above

0 mph (0 km/h).
The minimum set speed for the ACC system is 20 mph

(32 km/h).
When the system is turned on and in the ready state, the

instrument cluster display will read “ACC Ready.”
When the system is off, the instrument cluster display will

read “Adaptive Cruise Control (ACC) Off.”

NOTE:

You cannot engage ACC under the following con-

ditions:
• When in Four-Wheel Drive Low.
• When you apply the brakes.
• When the parking brake is applied.
• When the automatic transmission is in PARK, REVERSE

or NEUTRAL.

• When the vehicle speed is outside of the speed range.
• When the brakes are overheated.

• When the driver door is open at low speed.
• When the driver seat belt is unbuckled at low speed.
• ESC Full-Off Mode is active.

To Activate/Deactivate

Push and release the Adaptive Cruise Control (ACC)

on/off button. The ACC menu in the instrument cluster

displays “ACC Ready.”

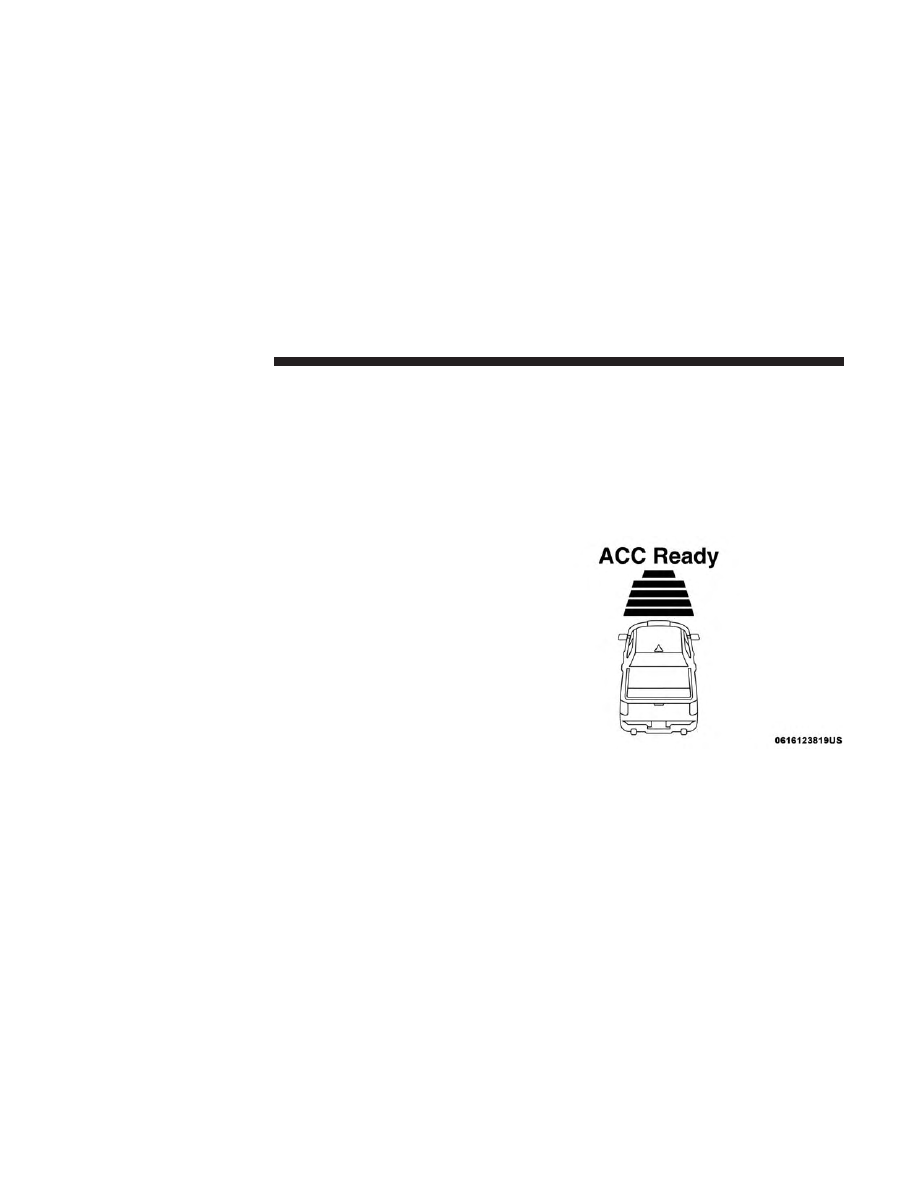

Adaptive Cruise Control Ready

346

STARTING AND OPERATING

To turn the system off, push and release the Adaptive

Cruise Control (ACC) on/off button again. At this time, the

system will turn off and the instrument cluster display will

show “Adaptive Cruise Control (ACC) Off.”

WARNING!

Leaving the Adaptive Cruise Control (ACC) system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have a collision. Always
leave the system off when you are not using it.

To Set A Desired ACC Speed

When the vehicle reaches the speed desired, push the SET
(+)

button or the SET (-) button and release. The instrument

cluster display will show the set speed.
If the system is set when the vehicle speed is below 20 mph

(32 km/h), the set speed shall be defaulted to 20 mph

(32 km/h). If the system is set when the vehicle speed is

above 20 mph (32 km/h), the set speed shall be the current

speed of the vehicle.

NOTE:

ACC cannot be set if there is a stationary vehicle in

front of your vehicle in close proximity.
Remove your foot from the accelerator pedal, after the

ACC has been set. If you do not, the vehicle may continue

to accelerate beyond the set speed. If this occurs:
• The message “ACC DRIVER OVERRIDE” will display

in the instrument cluster display.

• The system will not be controlling the distance between

your vehicle and the vehicle ahead. The vehicle speed

will only be determined by the position of the accelera-

tor pedal.

Adaptive Cruise Control Off

6

STARTING AND OPERATING

347

To Cancel

The following conditions cancel the system:
• The brake pedal is applied.
• The CANC (cancel) button is pushed.
• An Anti-Lock Brake System (ABS) event occurs.
• The gear selector is removed from the DRIVE position.
• The Electronic Stability Control/Traction Control Sys-

tem (ESC/TCS) activates.

• The vehicle parking brake is applied.
• Driver seatbelt is unbuckled at low speeds.
• Driver door is opened at low speeds.
• A Trailer Sway Control (TSC) event occurs.
• The driver switches ESC to full-off mode.
• The braking temperature exceeds normal range (over-

heated).

To Turn Off

The system will turn off and clear the set speed in memory

if:
• The Adaptive Cruise Control (ACC) on/off button is

pushed.

• The Normal (Fixed Speed) Cruise Control on/off button

is pushed.

• The ignition is turned OFF.
• You switch to Four-Wheel Drive Low.

To Resume

If there is a set speed in memory push the RES (resume)

button and then remove your foot from the accelerator

pedal. The instrument cluster display will display the last

set speed.

348

STARTING AND OPERATING

NOTE:
• If your vehicle stays at standstill for longer than two

seconds, then the driver will either have to push the RES

(resume) button, or apply the accelerator pedal to reen-

gage the ACC to the existing set speed.

• ACC cannot be resumed if there is a stationary vehicle

in-front of your vehicle in close proximity.

WARNING!

The Resume function should only be used if traffic
and road conditions permit. Resuming a set speed that
is too high or too low for prevailing traffic and road
conditions could cause the vehicle to accelerate or
decelerate too sharply for safe operation. Failure to
follow these warnings can result in a collision and
death or serious personal injury.

To Vary The Speed Setting

To Increase Speed

While ACC is set, you can increase the set speed by

pushing the SET (+) button.

The speed increment shown is dependant on the chosen

speed unit of U.S. (mph) or Metric (km/h):

U.S. Speed (mph)
• Pushing the SET (+) button once will result in a 1 mph

increase in set speed. Each subsequent tap of the button

results in an increase of 1 mph.

• If the button is continually pushed, the set speed will

continue to increase in 5 mph increments until the

button is released. The increase in set speed is reflected

in the instrument cluster display.

Metric Speed (km/h)
• Pushing the SET (+) button once will result in a 1 km/h

increase in set speed. Each subsequent tap of the button

results in an increase of 1 km/h.

• If the button is continually pushed, the set speed will

continue to increase in 10 km/h increments until the

button is released. The increase in set speed is reflected

in the instrument cluster display.

6

STARTING AND OPERATING

349

To Decrease Speed

While ACC is set, the set speed can be decreased by

pushing the SET (-) button.
The speed decrement shown is dependant on the chosen

speed unit of U.S. (mph) or Metric (km/h):

U.S. Speed (mph)
• Pushing the SET (-) button once will result in a 1 mph

decrease in set speed. Each subsequent tap of the button

results in a decrease of 1 mph.

• If the button is continually pushed, the set speed will

continue to decrease in 5 mph increments until the

button is released. The decrease in set speed is reflected

in the instrument cluster display.

Metric Speed (km/h)
• Pushing the SET (-) button once will result in a 1 km/h

decrease in set speed. Each subsequent tap of the button

results in a decrease of 1 km/h.

• If the button is continually pushed, the set speed will

continue to decrease in 10 km/h increments until the

button is released. The decrease in set speed is reflected

in the instrument cluster display.

NOTE:
• When you override and push the SET (+) button or SET

(-)

buttons, the new set speed will be the current speed

of the vehicle.

• When you use the SET (-) button to decelerate, if the

engine’s braking power does not slow the vehicle suffi-

ciently to reach the set speed, the brake system will

automatically slow the vehicle.

• The ACC system decelerates the vehicle to a full stop

when following a target vehicle. If an ACC host vehicle

follows a target vehicle to a standstill, after two seconds

the driver will either have to push the RES (resume)

button, or apply the accelerator pedal to reengage the

ACC to the existing set speed.

• The ACC system maintains set speed when driving up

hill and down hill. However, a slight speed change on

moderate hills is normal. In addition, downshifting may

occur while climbing uphill or descending downhill.

This is normal operation and necessary to maintain set

speed. When driving up hill and down hill, the ACC

system will cancel if the braking temperature exceeds

normal range (overheated).

350

STARTING AND OPERATING

Setting The Following Distance In ACC

The specified following distance for ACC can be set by

varying the distance setting between four bars (longest),

three bars (long), two bars (medium) and one bar (short).

Using this distance setting and the vehicle speed, ACC

calculates and sets the distance to the vehicle ahead. This

distance setting displays in the instrument cluster display.

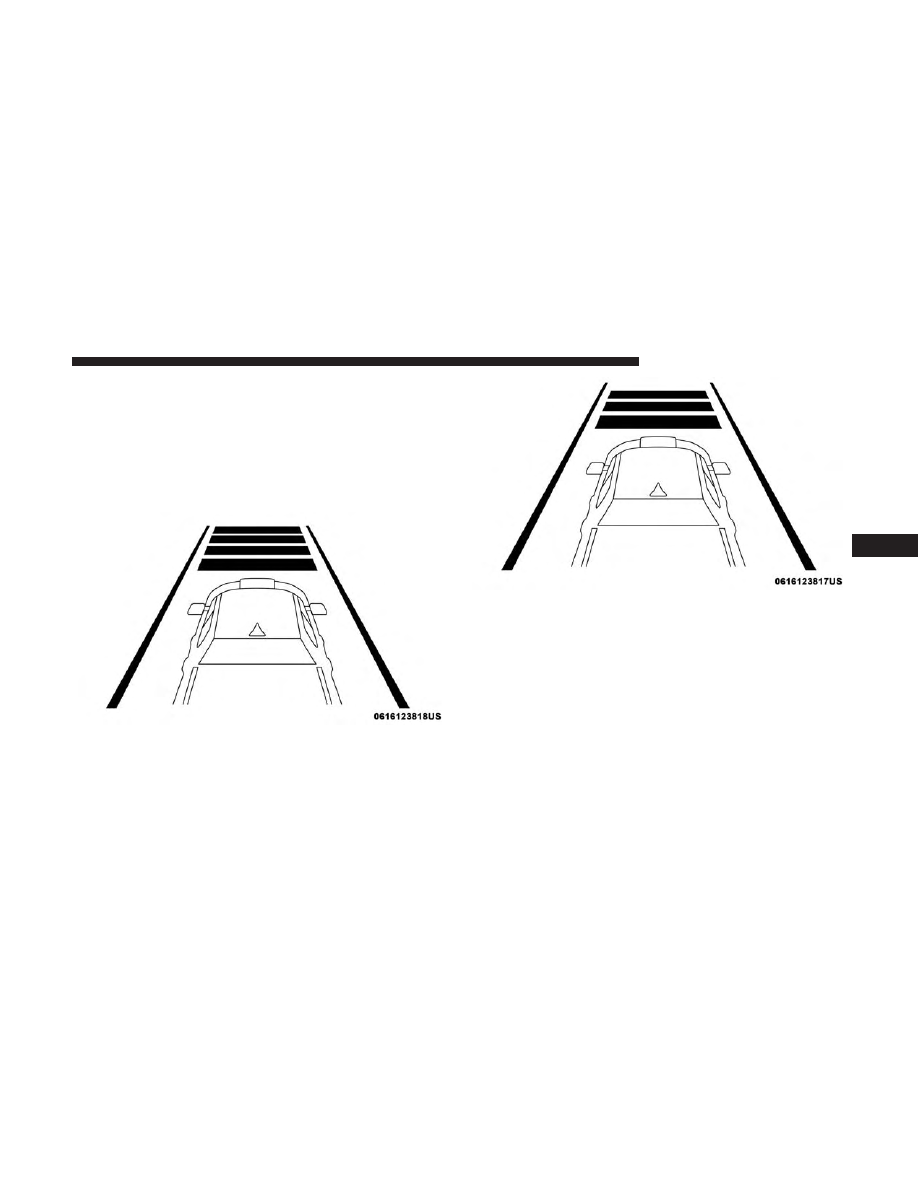

Distance Setting 4 Bars (Longest)

Distance Setting 3 Bars (Long)

6

STARTING AND OPERATING

351

To increase the distance setting, push the Distance Setting

— Increase button and release. Each time the button is

pushed, the distance setting increases by one bar (longer).
To decrease the distance setting, push the Distance Setting

— Decrease button and release. Each time the button is

pushed, the distance setting decreases by one bar (shorter).
If there is no vehicle ahead, the vehicle will maintain the set

speed. If a slower moving vehicle is detected in the same

lane, the instrument cluster displays the “Sensed Vehicle

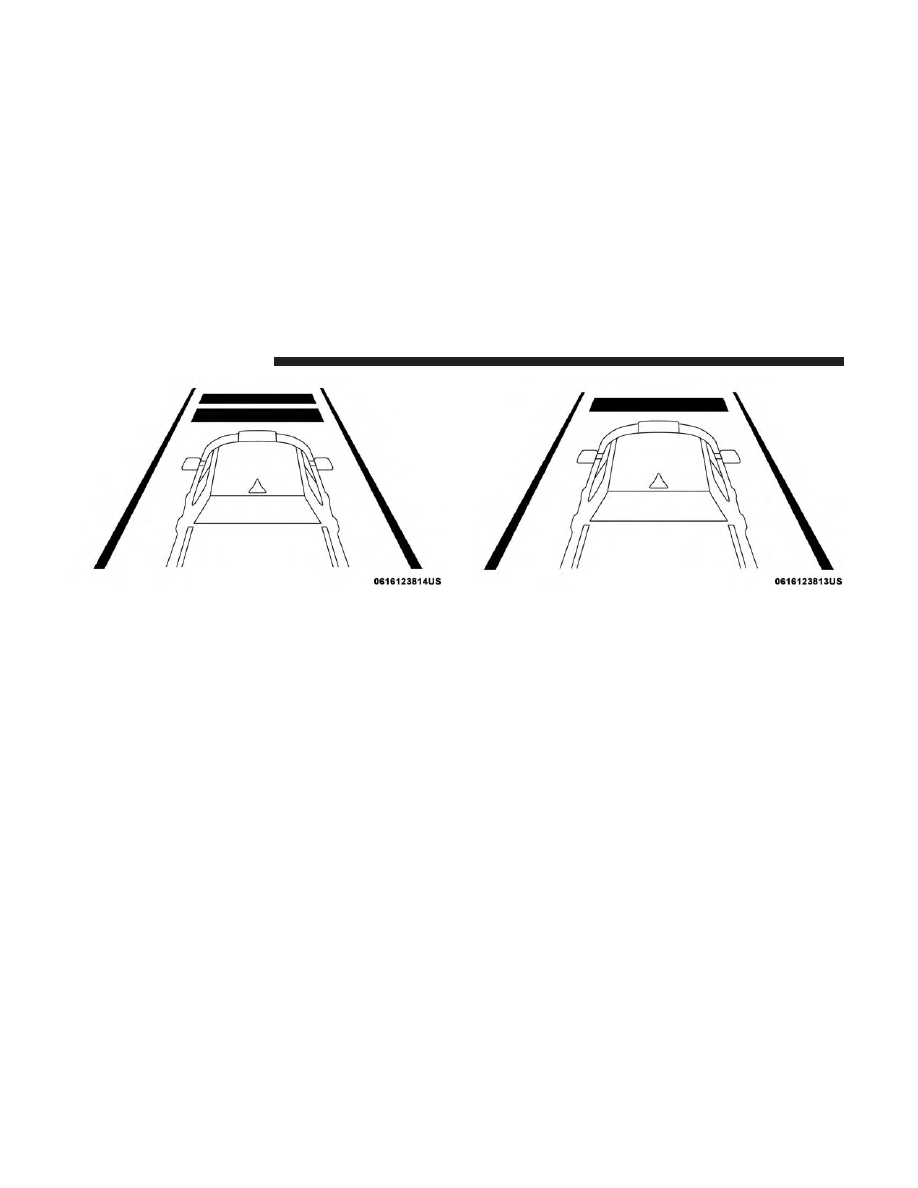

Distance Setting 2 Bars (Medium)

Distance Setting 1 Bar (Short)

352

STARTING AND OPERATING

Indicator” icon, and the system adjusts vehicle speed

automatically to maintain the distance setting, regardless

of the set speed.
The vehicle will then maintain the set distance until:
• The vehicle ahead accelerates to a speed above the set

speed.

• The vehicle ahead moves out of your lane or view of the

sensor.

• The distance setting is changed.
• The system disengages. (Refer to the information on

ACC Activation).

The maximum braking applied by ACC is limited; how-

ever, the driver can always apply the brakes manually, if

necessary.

NOTE:

The brake lights will illuminate whenever the ACC

system applies the brakes.
A Proximity Warning will alert the driver if ACC predicts

that its maximum braking level is not sufficient to maintain

the set distance. If this occurs, a visual alert “BRAKE” will

flash in the instrument cluster display and a chime will

sound while ACC continues to apply its maximum braking

capacity.

NOTE:

The “Brake!” Screen in the instrument cluster

display is a warning for the driver to take action and does

not necessarily mean that the Forward Collision Warning

system is applying the brakes autonomously.

Overtake Aid

When driving with ACC engaged and following a vehicle,

the system will provide an additional acceleration up to the

ACC set speed to assist in passing the vehicle. This

additional acceleration is triggered when the driver utilizes

the left turn signal and will only be active when passing on

the left hand side.

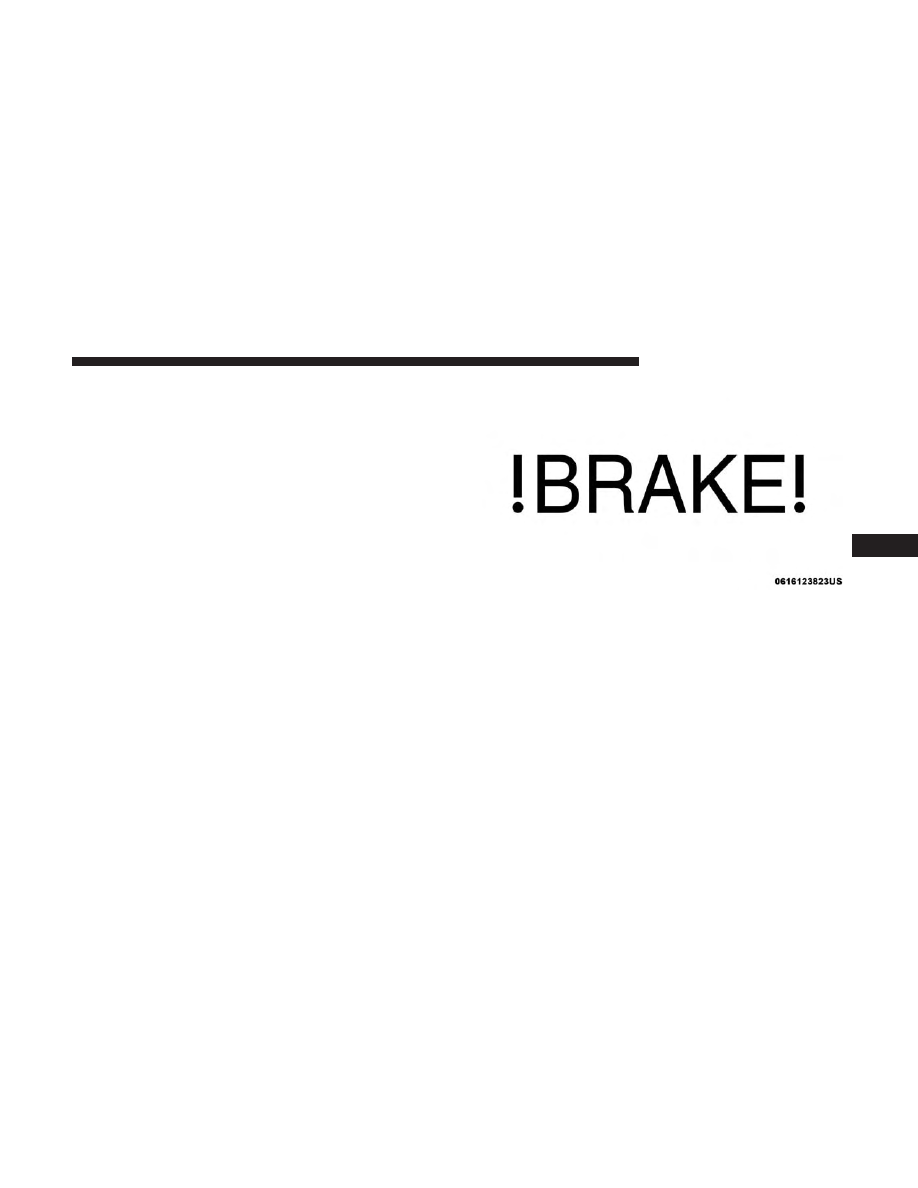

Brake Alert

6

STARTING AND OPERATING

353

ACC Operation At Stop

In the event that the ACC system brings your vehicle to a

standstill while following a target vehicle, if the target

vehicle starts moving within two seconds of your vehicle

coming to a standstill, your vehicle will resume motion

without the need for any driver action.
If the target vehicle does not start moving within two

seconds of your vehicle coming to a standstill, the driver

will either have to push the RES (resume) button, or apply

the accelerator pedal to reengage the ACC to the existing

Set Speed.

NOTE:

After the ACC system holds your vehicle at a

standstill for approximately 3 consecutive minutes, the

parking brake will be activated, and the ACC system will

be cancelled.
While ACC is holding your vehicle at a standstill, if the

driver seatbelt is unbuckled or the driver door is opened,

the parking brake will be activated, and the ACC system

will be cancelled.

WARNING!

When the ACC system is resumed, the driver must
ensure that there are no pedestrians, vehicles or objects
in the path of the vehicle. Failure to follow these
warnings can result in a collision and death or serious
personal injury.

Adaptive Cruise Control (ACC) Menu

The instrument cluster display will show the current ACC

system settings. The instrument cluster display is located

in the center of the instrument cluster. The information it

displays depends on ACC system status.
Push the Adaptive Cruise Control (ACC) on/off button

(located on the steering wheel) until one of the following

appears in the instrument cluster display:

Adaptive Cruise Control Off

When ACC is deactivated, the display will read “Adaptive

Cruise Control Off.”

354

STARTING AND OPERATING

Adaptive Cruise Control Ready

When ACC is activated, but the vehicle speed setting has

not been selected, the display will read “Adaptive Cruise

Control Ready.”

Adaptive Cruise Control Set

When the SET (+) or the SET (-) button (located on the

steering wheel) is pushed, the display will read “ACC

SET.”
When ACC is set, the set speed will show in the instrument

cluster display.
The ACC screen may display once again if any ACC

activity occurs, which may include any of the following:
• System Cancel
• Driver Override
• System Off
• ACC Proximity Warning
• ACC Unavailable Warning

• The instrument cluster display will return to the last

display selected after five seconds of no ACC display

activity

Display Warnings And Maintenance

“Wipe Front Radar Sensor In Front Of Vehicle”
Warning

The “ACC/FCW Unavailable Wipe Front Radar Sensor”

warning will display and also a chime will indicate when

conditions temporarily limit system performance.
This most often occurs at times of poor visibility, such as in

snow or heavy rain. The ACC system may also become

temporarily blinded due to obstructions, such as mud, dirt

or ice. In these cases, the instrument cluster display will

display “ACC/FCW Unavailable Wipe Front Radar Sen-

sor” and the system will deactivate.
The “ACC/FCW Unavailable Wipe Front Radar Sensor”

message can sometimes be displayed while driving in

highly reflective areas (i.e. tunnels with reflective tiles, or

ice and snow). The ACC system will recover after the

vehicle has left these areas. Under rare conditions, when

the radar is not tracking any vehicles or objects in its path

this warning may temporarily occur.

NOTE:

If the “ACC/FCW Unavailable Wipe Front Radar

Sensor” warning is active Normal (Fixed Speed) Cruise

Control is still available. For additional information refer to

“Normal (Fixed Speed) Cruise Control Mode” in this section.

6

STARTING AND OPERATING

355

If weather conditions are not a factor, the driver should

examine the sensor. It may require cleaning or removal of

an obstruction. The sensor is located in the camera in the

center of the windshield, on the forward side of the

rearview mirror.
To keep the ACC System operating properly, it is important

to note the following maintenance items:
• Always keep the sensor clean. Carefully clear the wind-

shield.

• Do not remove any screws from the sensor. Doing so

could cause an ACC system malfunction or failure and

require a sensor realignment.

• Do not attach or install any accessories near the sensor,

including transparent material or aftermarket grilles.

Doing so could cause an ACC system failure or malfunc-

tion.

When the condition that deactivated the system is no

longer present, the system will return to the “Adaptive

Cruise Control Off” state and will resume function by

simply reactivating it.

NOTE:
• If the “ACC/FCW Unavailable Wipe Front Radar Sen-

sor” message occurs frequently (e.g. more than once on

every trip) without any snow, rain, mud, or other

obstruction, have the radar sensor realigned at your

authorized dealer.

• Installing a snow plow, front-end protector, an aftermar-

ket grille or modifying the grille is not recommended.

Doing so may block the sensor and inhibit ACC/FCW

operation.

“Clean Front Windshield” Warning

The “ACC/FCW Limited Functionality Clean Front Wind-

shield” warning will display and also a chime will indicate

when conditions temporarily limit system performance.

This most often occurs at times of poor visibility, such as in

snow or heavy rain and fog. The ACC system may also

become temporarily blinded due to obstructions, such as

mud, dirt, or ice on windshield, driving directly into the

sun and fog on the inside of glass. In these cases, the

instrument cluster display will show “ACC/FCW Limited

Functionality Clean Front Windshield” and the system will

have degraded performance.

356

STARTING AND OPERATING

The “ACC/FCW Limited Functionality Clean Front Wind-

shield” message can sometimes be displayed while driving

in adverse weather conditions. The ACC/FCW system will

recover after the vehicle has left these areas. Under rare

conditions, when the camera is not tracking any vehicles or

objects in its path this warning may temporarily occur.
If weather conditions are not a factor, the driver should

examine the windshield and the camera located on the

back side of the inside rear view mirror. They may require

cleaning or removal of an obstruction.
When the condition that created limited functionality is no

longer present, the system will return to full functionality.

NOTE:

If the “ACC/FCW Limited Functionality Clean

Front Windshield” message occurs frequently (e.g. more

than once on every trip) without any snow, rain, mud, or

other obstruction, have the windshield and forward facing

camera inspected at your authorized dealer.

Service ACC/FCW Warning

If the system turns off, and the instrument cluster displays

“ACC/FCW Unavailable Service Required” or “Cruise/

FCW Unavailable Service Required”, there may be an

internal system fault or a temporary malfunction that

limits ACC functionality. Although the vehicle is still

drivable under normal conditions, ACC will be temporar-

ily unavailable. If this occurs, try activating ACC again

later, following an ignition cycle. If the problem persists,

see your authorized dealer.

Precautions While Driving With ACC

In certain driving situations, ACC may have detection

issues. In these cases, ACC may brake late or unexpectedly.

The driver needs to stay alert and may need to intervene.

NOTE:
• Aftermarket add-ons such as snow plows, lift kits, and

brush/grille bars can hinder module performance. En-

sure the radar/camera has no obstructions in the field of

view.

• Height modifications can limit module performance and

functionality.

• Do not put stickers or easy passes over the camera/

radar field of view.

• Any modifications to the vehicle that may obstruct the

field of view of the radar/camera are not recommended.

6

STARTING AND OPERATING

357
