RAM 5500 Chassis Cab (2017 year). Manual - part 10





ParkSense Warning Display

The ParkSense Warning screen is located within the instru-
ment cluster display. It provides visual warnings to indi-
cate the distance between the rear fascia/bumper and the
detected obstacle. Refer to “Instrument Cluster Display” in
Understanding Your Instrument Panel” for further infor-
mation.

The ParkSense Warning screen will only be displayed if
Sound and Display is selected.

NOTE:

If your vehicle is equipped with a touchscreen, this

feature can be programmed through the Uconnect system.
Refer to “Uconnect Settings” in “Understanding Your
Instrument Panel” for further information.

If your vehicle is not equipped with a touchscreen, this
feature can be programmed through the instrument cluster
display. Refer to “Instrument Cluster Display” for further
information.

ParkSense Display

When the vehicle is in REVERSE, the warning display will
turn ON indicating the system status.

The system will indicate a detected obstacle by showing a
single arc in the left and/or right rear regions based on the
object’s distance and location relative to the vehicle.

If an object is detected in the left and/or right rear region,
the display will show a single solid arc in the left and/or
right rear region and the system will produce a tone. As the
vehicle moves closer to the object, the display will show the
single arc moving closer to the vehicle and the tone will
change from a single 1/2 second tone to slow, to fast, to
continuous.

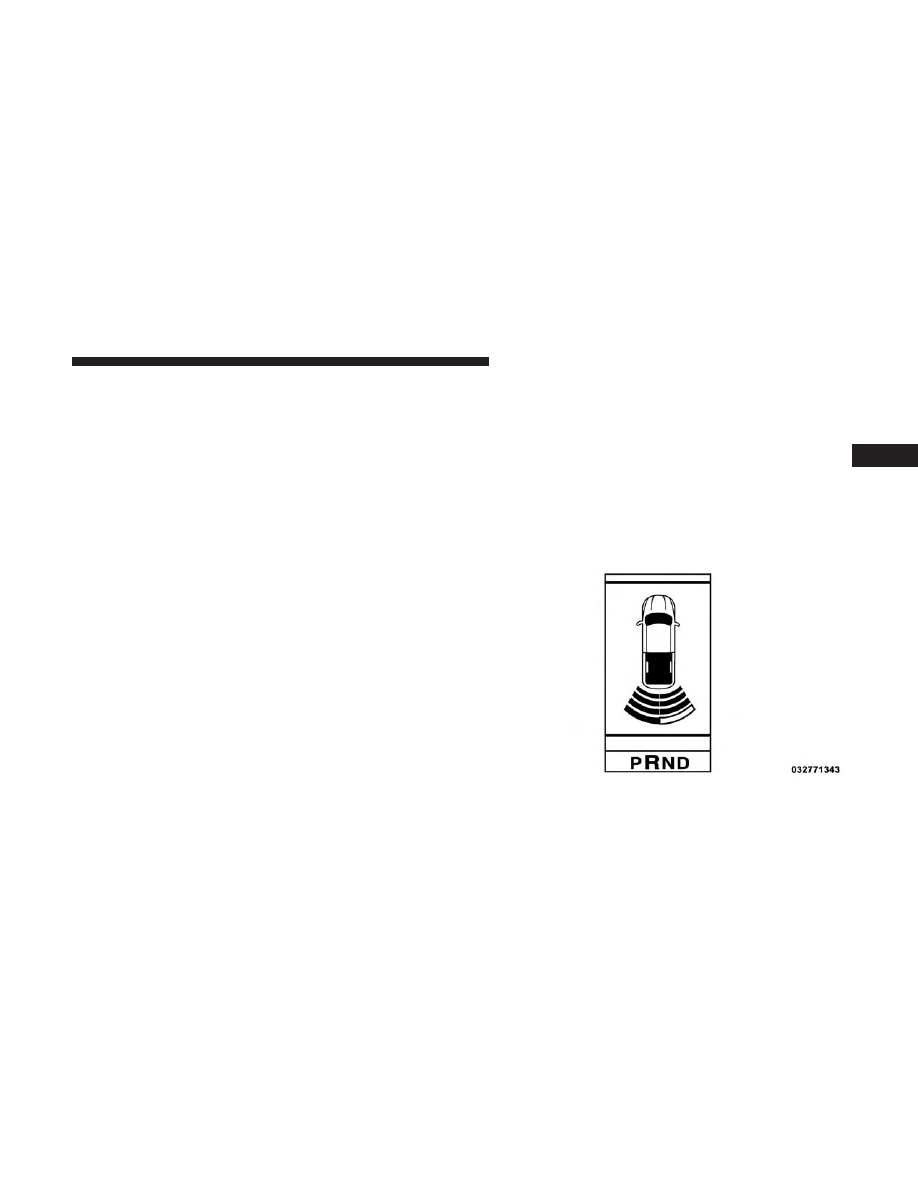

Single 1/2 Second Tone

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

149

-------------------------------------------------------------------------------------------------------------------------------------------------------------

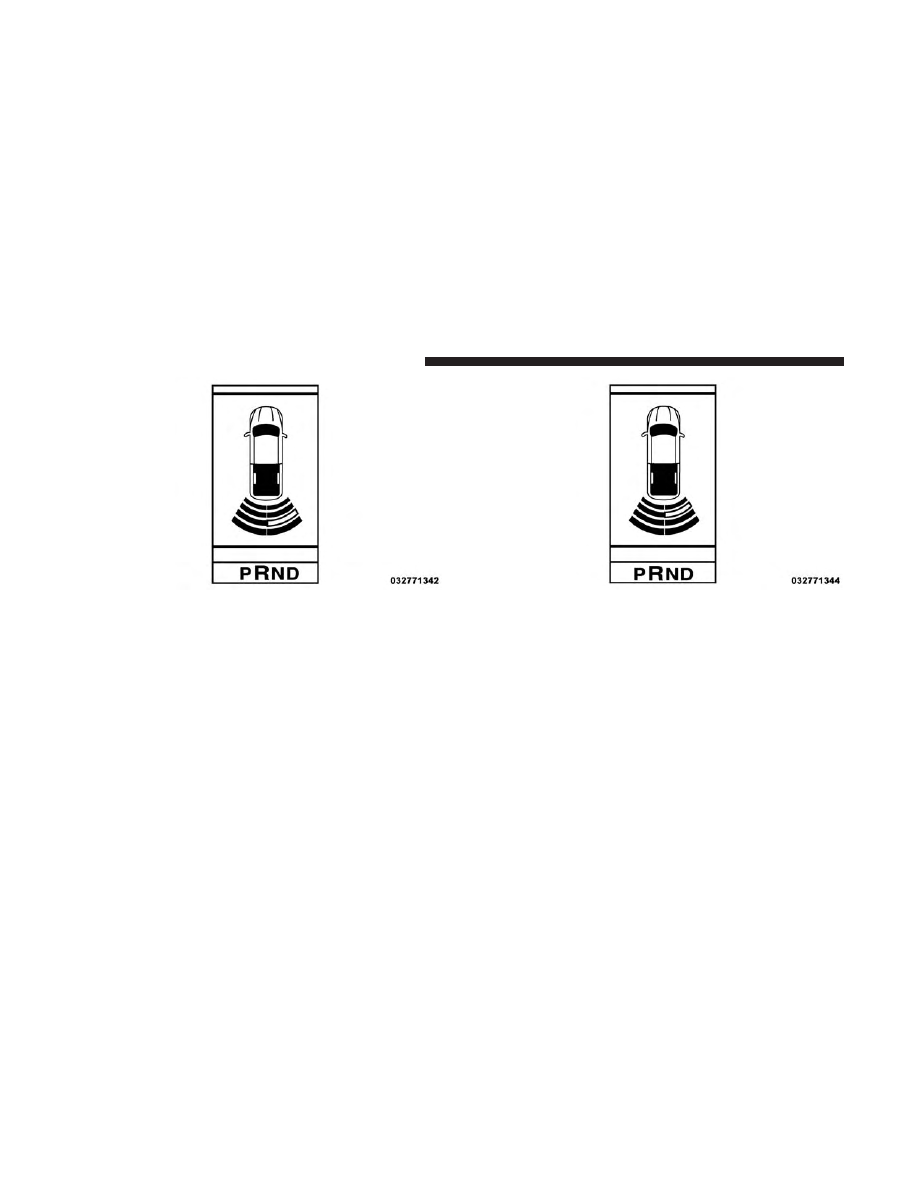

Slow Tone

Fast Tone

150

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The vehicle is close to the obstacle when the warning
display shows one flashing arc and sounds a continuous
tone. The following chart shows the warning alert opera-
tion when the system is detecting an obstacle:

WARNING ALERTS

Rear Distance

(in/cm)

Greater than

79 in (200 cm)

79-45 in

(200-115 cm)

45-31 in

(115-80 cm)

31-18 in

(80-45 cm)

Less than

18 in (45 cm)

Audible Alert

Chime

None

Single 1/2

Second Tone

Slow

Fast

Continuous

Arc

None

4th Solid

3rd

Solid

2nd

Flashing

1st

Flashing

Radio Volume

Reduced

No

Yes

Yes

Yes

Yes

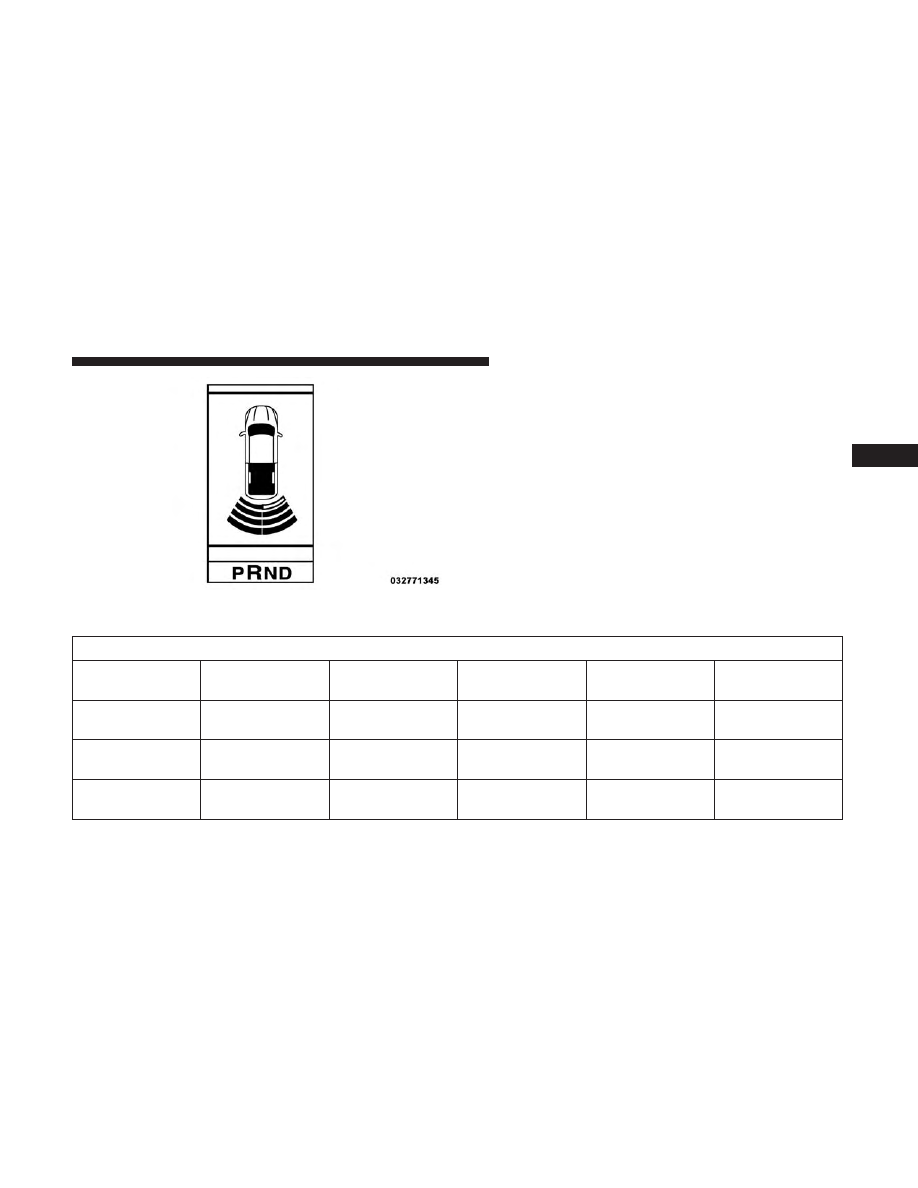

Continuous Tone

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

151

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:

ParkSense will reduce the volume of the radio, if

on, when the system is sounding an audio tone.

Adjustable Chime Volume Settings

The Rear chime volume settings are programmable.

• If your vehicle is equipped with a touchscreen, the

settings may be programmed through the Uconnect
System. Refer to “Uconnect Settings ” in “Understand-
ing Your Instrument Panel” for further information.

• If your vehicle is not equipped with a touchscreen, the

settings may be programmed through the instrument
cluster display. Refer to “Instrument Cluster Display” in
“Understanding Your Instrument Panel” for further in-
formation.

Enabling And Disabling ParkSense

ParkSense can be enabled and disabled with the ParkSense
switch.

When the ParkSense switch is pushed to disable
the system, the instrument cluster will display
the “PARKSENSE OFF” message for approxi-
mately five seconds. Refer to “Instrument Clus-

ter Display” in “Understanding Your Instrument Panel” for
further information. When the gear selector is moved to

REVERSE and the system is disabled, the instrument
cluster display will show the “PARKSENSE OFF” message
for as long as the vehicle is in REVERSE.

NOTE:

The ParkSense system will automatically disable

when the system detects that a trailer with trailer brakes
has been connected to the Integrated Trailer Brake Module.
The instrument cluster display will show “PARKSENSE
OFF” message for as long as the vehicle is in reverse.

The ParkSense switch LED will be ON when ParkSense is
disabled or defective. The ParkSense switch LED will be
OFF when the system is enabled.

If the ParkSense switch is pushed, and the system is
disabled or requires service, the ParkSense switch LED will
blink momentarily, and then the LED will be ON.

Service The ParkSense Rear Park Assist System

During vehicle start up, when the ParkSense Rear Park
Assist System has detected a faulted condition, the instru-
ment cluster display will actuate a single chime, once per
ignition cycle, and it will show the

⬙PARKSENSE UN-

AVAILABLE WIPE REAR SENSORS

⬙ or the ⬙PARKSENSE

UNAVAILABLE SERVICE REQUIRED

⬙ message. Refer to

“Instrument Cluster Display” in “Understanding Your
Instrument Panel” for further information. When the gear

152

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

selector is moved to REVERSE and the system has detected
a faulted condition, the instrument cluster display will
show the

⬙PARKSENSE UNAVAILABLE WIPE REAR SEN-

SORS

⬙ or the ⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ message for as long as the vehicle is in RE-

VERSE. Under this condition, ParkSense will not operate.

If

⬙PARKSENSE UNAVAILABLE WIPE REAR SENSORS⬙

appears in the instrument cluster display make sure the
outer surface and the underside of the rear fascia/bumper
is clean and clear of snow, ice, mud, dirt or other obstruc-
tion, and then cycle the ignition. If the message continues
to appear, see an authorized dealer.

If

⬙PARKSENSE UNAVAILABLE SERVICE REQUIRED⬙

appears in the instrument cluster display, see your autho-
rized dealer.

Cleaning The ParkSense System

Clean the ParkSense sensors with water, car wash soap and
a soft cloth. Do not use rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you could damage the
sensors.

ParkSense System Usage Precautions

NOTE:

• Ensure that the rear bumper is free of snow, ice, mud,

dirt and debris to keep the ParkSense system operating
properly.

• Jackhammers, large trucks, and other vibrations could

affect the performance of ParkSense.

• When you turn ParkSense off, the instrument cluster

display will show

⬙PARKSENSE OFF⬙. Furthermore,

once you turn ParkSense off, it remains off until you turn
it on again, even if you cycle the ignition key.

• When you move the gear selector to the REVERSE

position and ParkSense is turned off, the Instrument
Cluster Display will show the

⬙PARKSENSE OFF⬙ mes-

sage for as long as the vehicle is in REVERSE.

• ParkSense, when on, will reduce the volume of the radio

when it is sounding a tone.

• Clean the ParkSense sensors regularly, taking care not to

scratch or damage them. The sensors must not be
covered with ice, snow, slush, mud, dirt or debris.
Failure to do so can result in the system not working
properly. The ParkSense system might not detect an

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

153

-------------------------------------------------------------------------------------------------------------------------------------------------------------

obstacle behind the fascia/bumper, or it could provide a
false indication that an obstacle is behind the fascia/
bumper.

• Ensure the ParkSense system is OFF if objects such as

bicycle carriers, trailer hitches, etc., are placed within 18
in (45 cm) from the rear fascia/bumper while driving the
vehicle. Failure to do so can result in the system misin-
terpreting a close obstacle as a sensor problem, causing
the

⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ message to appear in the instrument cluster

display.

• On vehicles equipped with a tailgate, ParkSense should

be disabled when the tailgate is in the lowered or open
position and the vehicle is in REVERSE. A lowered
tailgate could provide a false indication that an obstacle
is behind the vehicle.

WARNING!

• Drivers must be careful when backing up even when

using ParkSense. Always check carefully behind
your vehicle, look behind you, and be sure to check
for pedestrians, animals, other vehicles, obstructions,

(Continued)

WARNING! (Continued)

and blind spots before backing up. You are respon-
sible for safety and must continue to pay attention to
your surroundings. Failure to do so can result in
serious injury or death.

• Before using ParkSense, it is strongly recommended

that the ball mount and hitch ball assembly is
disconnected from the vehicle when the vehicle is
not used for towing. Failure to do so can result in
injury or damage to vehicles or obstacles because the
hitch ball will be much closer to the obstacle than the
rear fascia when the loudspeaker sounds the con-
tinuous tone. Also, the sensors could detect the ball
mount and hitch ball assembly, depending on its size
and shape, giving a false indication that an obstacle
is behind the vehicle.

CAUTION!

• ParkSense is only a parking aid and it is unable to

recognize every obstacle, including small obstacles.
Parking curbs might be temporarily detected or not
detected at all. Obstacles located above or below the

(Continued)

154

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION! (Continued)

sensors will not be detected when they are in close
proximity.

• The vehicle must be driven slowly when using

ParkSense in order to be able to stop in time when an
obstacle is detected. It is recommended that the
driver looks over his/her shoulder when using
ParkSense.

PARKSENSE FRONT AND REAR PARK ASSIST —
IF EQUIPPED

The ParkSense Park Assist system provides visual and
audible indications of the distance between the rear and/or
front fascia and a detected obstacle when backing up or
moving forward, e.g. during a parking maneuver. Refer to
“ParkSense System Usage Precautions” in this section for
limitations of this system and recommendations.

ParkSense will retain the last system state (enabled or
disabled) from the last ignition cycle when the ignition is
changed to the ON/RUN position.

ParkSense can be active only when the gear selector is in
REVERSE or DRIVE. If ParkSense is enabled at one of these
gear selector positions, the system will remain active until

the vehicle speed is increased to approximately 7 mph
(11 km/h) or above. A warning will appear in the Instru-
ment Cluster Display indicating the vehicle is above
ParkSense operating speed. The system will become active
again if the vehicle speed is decreased to speeds less than
approximately 6 mph (9 km/h).

ParkSense Sensors

For the 3500, 4500 and 5500 Chassis Cab vehicles, the rear
ParkSense sensors are shipped loose. Please Refer to the
Ram Body Builders Guide for more information.

The four ParkSense sensors, located in the rear fascia/
bumper, monitor the area behind the vehicle that is within
the sensors’ field of view. The sensors can detect obstacles
from approximately 18 in (45 cm) up to 79 in (200 cm) from
the rear fascia/bumper in the horizontal direction, depend-
ing on the location, type and orientation of the obstacle.

The six ParkSense sensors, located in the front fascia/
bumper, monitor the area in front of the vehicle that is
within the sensors’ field of view. The sensors can detect
obstacles from approximately 12 in (30 cm) up to 47 in
(120 cm) from the front fascia/bumper in the horizontal
direction, depending on the location, type and orientation
of the obstacle.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

155

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ParkSense Warning Display

The ParkSense Warning screen is located within the instru-
ment cluster display. It provides visual warnings to indi-
cate the distance between the rear fascia/bumper and/or
front fascia/bumper and the detected obstacle. Refer to
“Instrument Cluster Display” in Understanding Your In-
strument Panel” for further information.

The ParkSense Warning screen will only be displayed if
Sound and Display is selected.

NOTE:

If your vehicle is equipped with a touchscreen, this

feature can be programmed through the Uconnect system.
Refer to “Uconnect Settings” in “Understanding Your
Instrument Panel” for further information.

If your vehicle is not equipped with a touchscreen, this
feature can be programmed through the instrument cluster
display. Refer to “Instrument Cluster Display” in “Under-
standing Your Instrument Panel” for further information.

ParkSense Display

The warning display will turn ON indicating the system
status when the vehicle is in REVERSE or when the vehicle
is in DRIVE and an obstacle has been detected.

The system will indicate a detected obstacle by showing a
single arc in the left and/or right rear regions based on the
obstacle’s distance and location relative to the vehicle.

If an obstacle is detected in the left and/or right rear
region, the display will show a single arc in the left and/or
right rear region and the system will produce a tone. As the
vehicle moves closer to the obstacle, the display will show
the single arc moving closer to the vehicle and the tone will
change from a single 1/2 second tone to slow, to fast, to
continuous.

The vehicle is close to the obstacle when the display shows
one flashing arc and sounds a continuous tone. The follow-
ing chart shows the warning alert operation when the
system is detecting an obstacle:

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING ALERTS

Rear Distance

(in/cm)

Greater than

79 in (200 cm)

79-45 in

(200-115 cm)

45-31 in

(115-80 cm)

31-18 in

(80-45 cm)

Less than 18 in

(45 cm)

Front Distance

(in/cm)

Greater than

47 in (120 cm)

47-39 in

(120-100 cm)

39-25 in

(100-65 cm)

25-12 in

(65-30 cm)

Less than 12 in

(30 cm)

Audible Alert

(Chime)

None

Single 1/2

Second Tone (for

rear only)

Slow (for rear

only)

Fast

Continuous

Arcs

None

4th Solid

3rd Solid

2nd Flashing

1st Flashing

Radio Volume

Reduced

No

Yes

Yes

Yes

Yes

NOTE:

ParkSense will reduce the volume of the radio, if

on, when the system is sounding an audio tone.

Front Park Assist Audible Alerts

ParkSense will turn off the Front Park Assist audible alert
(chime) after approximately three seconds when an ob-
stacle has been detected, the vehicle is stationary, and brake
pedal is applied.

Adjustable Chime Volume Settings

The Front and Rear chime volume settings are program-
mable.

• If your vehicle is equipped with a touchscreen, the

settings may be programmed through the Uconnect
System. Refer to “Uconnect Settings ” in “Understand-
ing Your Instrument Panel” for further information.

• If your vehicle is not equipped with a touchscreen, the

settings may be programmed through the instrument
cluster display. Refer to “Instrument Cluster Display” in
“Understanding Your Instrument Panel” for further in-
formation.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Enabling And Disabling Front And/Or Rear
ParkSense

Front ParkSense can be enabled and disabled with the
Front ParkSense switch.

Rear ParkSense can be enabled and disabled with the Rear
ParkSense switch.

When the Front or Rear ParkSense switch is
pushed to disable the system, the instrument
cluster display will show the “PARKSENSE
OFF” message for approximately five seconds.

Refer to “Instrument Cluster Display” in “Understanding
Your Instrument Panel” for further information.

When the gear selector is moved to REVERSE and the
Front or Rear system is disabled, the instrument cluster
display will show the

⬙FRONT PARKSENSE OFF⬙ or

⬙REAR PARKSENSE OFF⬙ message for five seconds, fol-
lowed by a vehicle graphic with

⬙OFF⬙ in the correspond-

ing side. This vehicle graphic will be displayed for as long
as the vehicle is in REVERSE.

NOTE:

Arc alerts from the enabled ParkSense system, will

interrupt the five second messages, and the instrument
cluster display will show the vehicle graphic with the
corresponding arcs and

⬙OFF⬙ message.

The Front or Rear ParkSense switch LED will be ON when
Front or Rear ParkSense is disabled or requires service. The
Front or Rear ParkSense switch LED will be OFF when the
Front or Rear system is enabled. If the Front or Rear
ParkSense switch is pushed, and the system requires
service, the Front or Rear ParkSense switch LED will blink
momentarily, and then the LED will be ON.

Service The ParkSense Park Assist System

During vehicle start up, when the ParkSense System has
detected a faulted condition, the instrument cluster display
will actuate a single chime, once per ignition cycle, and it
will display the

⬙PARKSENSE UNAVAILABLE WIPE

REAR SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE

FRONT SENSORS

⬙, or the ⬙PARKSENSE UNAVAILABLE

SERVICE REQUIRED

⬙ message for five seconds. When the

gear selector is moved to Reverse and the system has
detected a faulted condition, the instrument cluster display
will display a

⬙PARKSENSE UNAVAILABLE WIPE REAR

SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE FRONT

SENSORS

⬙ or ⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ pop up message for five seconds. After five

seconds, a vehicle graphic will be displayed with

⬙UN-

AVAILABLE

⬙ at either the front or rear sensor location

depending on where the fault is detected. The system will

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

continue to provide arc alerts for the side that is function-
ing properly. These arc alerts will interrupt the

⬙PARKSENSE UNAVAILABLE WIPE REAR SENSORS⬙,

⬙PARKSENSE UNAVAILABLE WIPE FRONT SENSORS⬙,
or

⬙PARKSENSE UNAVAILABLE SERVICE REQUIRED⬙

messages if an object is detected within the five second
pop-up duration. The vehicle graphic will remain dis-
played for as long as the vehicle is in REVERSE. Refer to
“Instrument Cluster Display” for further information.

If

⬙PARKSENSE UNAVAILABLE WIPE REAR SENSORS⬙

or

⬙PARKSENSE UNAVAILABLE WIPE FRONT SEN-

SORS

⬙ appears in the instrument cluster display make sure

the outer surface and the underside of the rear fascia/
bumper and/or front fascia/bumper is clean and clear of
snow, ice, mud, dirt or other obstruction and then cycle the
ignition. If the message continues to appear see an autho-
rized dealer.

If the

⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ message appears in the instrument cluster dis-

play, see an authorized dealer.

Cleaning The ParkSense System

Clean the ParkSense sensors with water, car wash soap and
a soft cloth. Do not use rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you could damage the
sensors.

ParkSense System Usage Precautions

NOTE:

• Ensure that the front and rear bumper are free of snow,

ice, mud, dirt and debris to keep the ParkSense system
operating properly.

• Jackhammers, large trucks, and other vibrations could

affect the performance of ParkSense.

• When you turn Front or Rear ParkSense off, the instru-

ment cluster display will read “FRONT PARKSENSE
OFF” or “REAR PARKSENSE OFF.” Furthermore, once
you turn Front or Rear ParkSense off, it remains off until
you turn it on again, even if you cycle the ignition key.

• When you move the gear selector to the REVERSE

position and Front or Rear ParkSense is turned off, the
instrument cluster display will show the

⬙FRONT

PARKSENSE OFF

⬙ or ⬙REAR PARKSENSE OFF⬙ mes-

sage for five seconds, followed by a vehicle graphic with

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

-------------------------------------------------------------------------------------------------------------------------------------------------------------

⬙OFF⬙ in the corresponding side. This vehicle graphic
will be displayed for as long as the vehicle is in
REVERSE.

• ParkSense, when on, will reduce the volume of the radio

when it is sounding a tone.

• Clean the ParkSense sensors regularly, taking care not to

scratch or damage them. The sensors must not be
covered with ice, snow, slush, mud, dirt or debris.
Failure to do so can result in the system not working
properly. The ParkSense system might not detect an
obstacle behind or in front of the fascia/bumper, or it
could provide a false indication that an obstacle is
behind or in front of the fascia/bumper.

• Use the ParkSense switch to turn the ParkSense system

off if obstacles such as bicycle carriers, trailer hitches,
etc. are placed within 18 in (45 cm) from the rear
fascia/bumper. Failure to do so can result in the system
misinterpreting a close obstacle as a sensor problem,
causing the “PARKSENSE UNAVAILABLE SERVICE
REQUIRED” message to be appear in the instrument
cluster display.

• On vehicles equipped with a tailgate, ParkSense should

be disabled when the tailgate is in the lowered or open

position. A lowered tailgate could provide a false indi-
cation that an obstacle is behind the vehicle.

WARNING!

• Drivers must be careful when backing up even when

using ParkSense. Always check carefully behind
your vehicle, look behind you, and be sure to check
for pedestrians, animals, other vehicles, obstructions,
and blind spots before backing up. You are respon-
sible for safety and must continue to pay attention to
your surroundings. Failure to do so can result in
serious injury or death.

• Before using ParkSense, it is strongly recommended

that the ball mount and hitch ball assembly is
disconnected from the vehicle when the vehicle is
not used for towing. Failure to do so can result in
injury or damage to vehicles or obstacles because the
hitch ball will be much closer to the obstacle than the
rear fascia when the loudspeaker sounds the con-
tinuous tone. Also, the sensors could detect the ball
mount and hitch ball assembly, depending on its size
and shape, giving a false indication that an obstacle
is behind the vehicle.

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

• ParkSense is only a parking aid and it is unable to

recognize every obstacle, including small obstacles.
Parking curbs might be temporarily detected or not
detected at all. Obstacles located above or below the
sensors will not be detected when they are in close
proximity.

• The vehicle must be driven slowly when using

ParkSense in order to be able to stop in time when an
obstacle is detected. It is recommended that the
driver looks over his/her shoulder when using
ParkSense.

PARKVIEW REAR BACK UP CAMERA — IF
EQUIPPED

Your vehicle may be equipped with the ParkView Rear
Back Up Camera that allows you to see a image of the rear
surroundings of your vehicle whenever the gear selector is
put into REVERSE or whenever it is initiated through

⬙Backup Camera⬙ button in the ⬙Controls⬙ menu. Whenever
the gear selector is put into REVERSE, the image will be
displayed in the rearview mirror display (if equipped) or

Uconnect screen (if equipped) along with a caution note to
“check entire surroundings” across the top of the screen.
After five seconds this note will disappear.

NOTE:

For the 3500, 4500 and 5500 Chassis Cab vehicles,

the Rear Backup Camera is shipped loose and not installed.
Please Refer to the Ram Body Builders Guide for more
information.

The ParkView Camera is located to the left of the tailgate
handle.

When the vehicle is shifted out of REVERSE (with Camera
delay turned OFF), the rear Camera mode is exited and the
navigation or audio screen appears again.

When the vehicle is shifted out of REVERSE (with Camera
delay turned ON), the rear Camera image will be displayed
for up to 10 seconds after shifting out of

⬙REVERSE⬙ unless

the forward vehicle speed exceeds 8 mph (13 km/h), the
transmission is shifted into

⬙PARK⬙ or the ignition is

switched to the OFF position.

Whenever the Rear View Camera image is activated
through

⬙Backup Camera⬙ button in the ⬙Controls⬙ menu, a

display timer for the image is initiated. The image will
continue to be displayed until the display timer exceeds 10

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

-------------------------------------------------------------------------------------------------------------------------------------------------------------

seconds and the vehicle speed is above 8 mph (13 km/h) or
the touchscreen button

⬙X⬙ to disable display of the Rear

View Camera image is pressed.

NOTE:

If the vehicle speed remains below 8 mph

(13 km/h), the Rear View Camera image will be displayed
continuously until deactivated via the touchscreen button

⬙X⬙.

If Equipped — Cargo Camera Icons:

— Backup Camera Touchscreen Button

— Cargo Camera Touchscreen Button

If equipped with a Cargo Camera, a touchscreen button

to indicate the current active Camera image being

displayed is made available whenever the Rear View
Camera image is displayed.

If equipped with a Cargo Camera, a touchscreen button

to switch the display to Cargo Camera image is made

available whenever the Rear View Camera image is
displayed.

A touchscreen button

⬙X⬙ to disable display of the Camera

image is made available when the vehicle is not in RE-
VERSE gear.

When enabled, active guide lines are overlaid on the image
to illustrate the width of the vehicle and its projected
backup path based on the steering wheel position. The
active guide lines will show separate zones that will help
indicate the distance to the rear of the vehicle.

NOTE:

For further information about how to access and

change the programmable features of the ParkView Rear
Backup Camera, refer to “Uconnect Settings” in “Under-
standing Your Instrument Panel” for further information.

The following table shows the approximate distances for
each zone:

Zones

Distance to the rear of

the vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2m)

Green

6.5 ft or greater (2 m or

greater)

WARNING!

Drivers must be careful when backing up even when
using the ParkView Rear Back Up Camera. Always

(Continued)

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING! (Continued)

check carefully behind your vehicle, and be sure to
check for pedestrians, animals, other vehicles, obstruc-
tions, or blind spots before backing up. You are re-
sponsible for the safety of your surroundings and must
continue to pay attention while backing up. Failure to
do so can result in serious injury or death.

CAUTION!

• To avoid vehicle damage, ParkView should only be

used as a parking aid. The ParkView camera is unable
to view every obstacle or object in your drive path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using ParkView to be able to stop in
time when an obstacle is seen. It is recommended
that the driver look frequently over his/her shoulder
when using ParkView.

NOTE:

If snow, ice, mud, or any foreign substance builds

up on the Camera lens, clean the lens, rinse with water, and
dry with a soft cloth. Do not cover the lens.

Turning Rear View Camera image On:

1. Press the

⬙Controls⬙ button located on the bottom of the

Uconnect display.

2. Press the

⬙Backup Camera⬙ button

to turn the Rear

View Camera system ON.

NOTE:

Once initiated by the

⬙Backup Camera⬙ button, the

Rear View Camera image may be deactivated by pressing
the

⬙X⬙ button on the touchscreen. On deactivation, the

previous selected screen will appear.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OVERHEAD CONSOLE — IF EQUIPPED

The overhead console is located on the headliner above the
rearview mirror. The overhead console contains the follow-
ing features:
• Courtesy/Reading Lights
• Power Sliding Rear Window Switch — If Equipped

Courtesy/Reading Lights

Both lights in the overhead console and rear passenger
compartment will illuminate as courtesy lights when a
door is opened, when the dimmer control is rotated to the

courtesy light position (full right position), or when the
UNLOCK button is pushed on the Remote Keyless Entry
key fob, if equipped. These lights are also operated indi-
vidually as reading lights by pushing on the corresponding
lens.

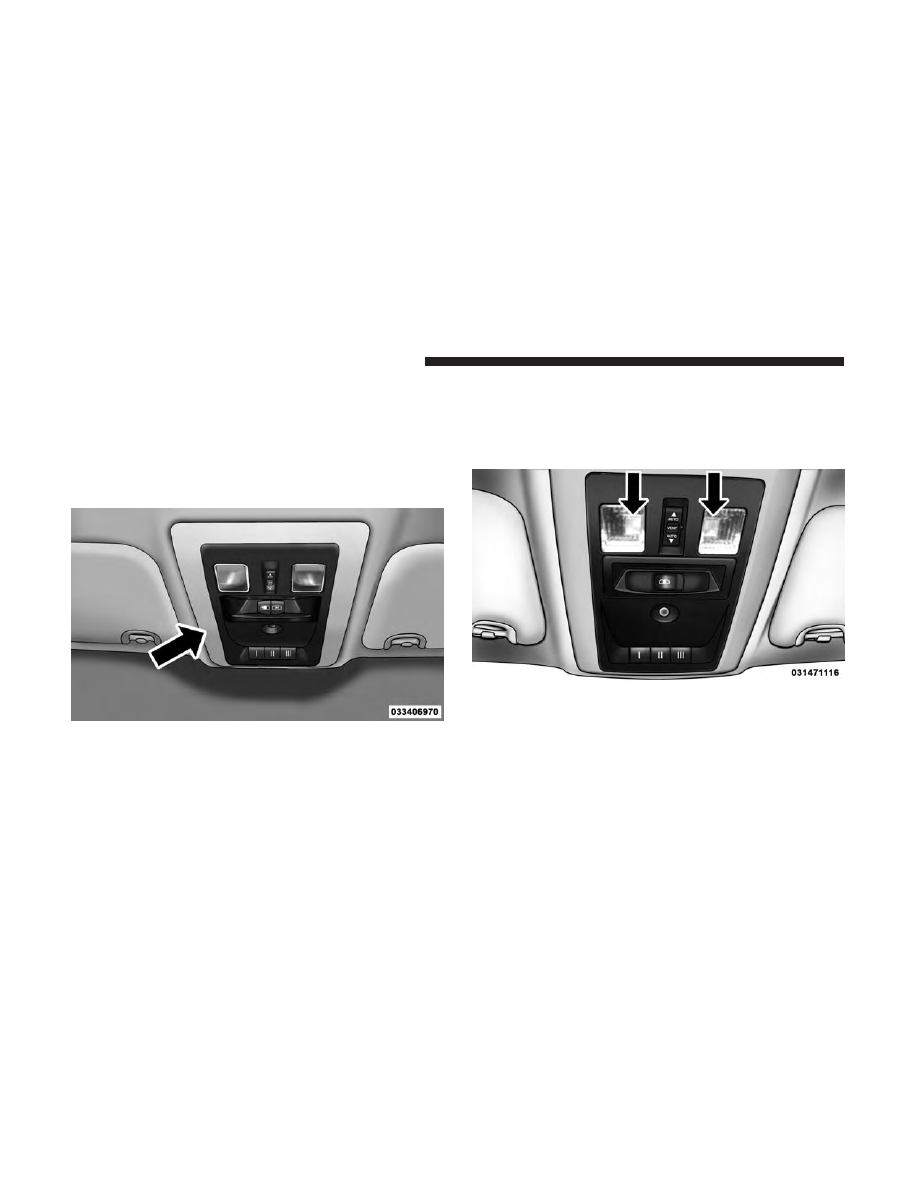

Overhead Console

Front Courtesy/Reading Lights

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     8      9      10      11     ..
