CONSOLE FEATURES

There are three consoles available: Basic, Premium and
Super.

WARNING!

Do not operate this vehicle with a console compart-
ment lid in the open position. Driving with the
console compartment lid open may result in injury in
a collision.

Basic Console

Basic Console features consist of the following:

• The basic console profile allows vehicle occupants to

easily pass through the first row to the second.

• Four cupholders accept up to extra large size beverage

cups or 20 oz (.6 L) plastic bottles. Cupholders are
dishwasher safe for cleaning.

• The cupholders are removable to access a large storage

bin.

• The basic console is removable from the vehicle for

additional floor space by removing the cap and clip at
the console base.

To Remove The Basic Floor Console

1. Remove the front anchor cup plug and clip.

2. Slide the console base forward while lifting slightly to

clear the rear load floor hook.

3. Remove the console.

To Reinstall The Basic Floor Console

1. Position the console at a slight angle (front slightly

higher than the rear).

2. Slide the console rearward into the floor bracket/

hook.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

261

3. Align the console until the front anchor cup plug hole

is centered on the winch hole.

4. Reinstall the clip first and then while pushing down-

ward on the console with slight pressure, reinstall the
cover plug.

5. Pull up on the console to be sure it is firmly latched.

WARNING!

In an accident, serious injury could result if the
removable floor console is not properly installed.
Always be sure the removable floor console is fully
latched.

Premium Console — If Equipped

The three-compartment console with sliding storage bin,
sliding upper tray with storage and large console storage
bin offers multiple configurations.

• Four cupholders with dishwasher safe liners for clean-

ing. The cupholders can accept plastic bottles, large
cups or mugs with handles

• Top tray storage
• Upper storage bin can hold nine regular or 18 thin CDs

or other items

• Large console center storage will store headphones for

the available rear DVD entertainment system or other
items

262

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• 12 Volt DC power outlet provides continuous power

inside the console for cell phones or other electronics

• Rear occupant accessible
• Multiple adjustments
• Removable from vehicle for additional floor space
The top and center console sections slide forward and
rearward to provide added user comfort. A one-piece cup
holder insert for both cavities can easily be removed for
cleaning. The cupholders will also accommodate large
size cups and 20 oz (.6 L) bottles.

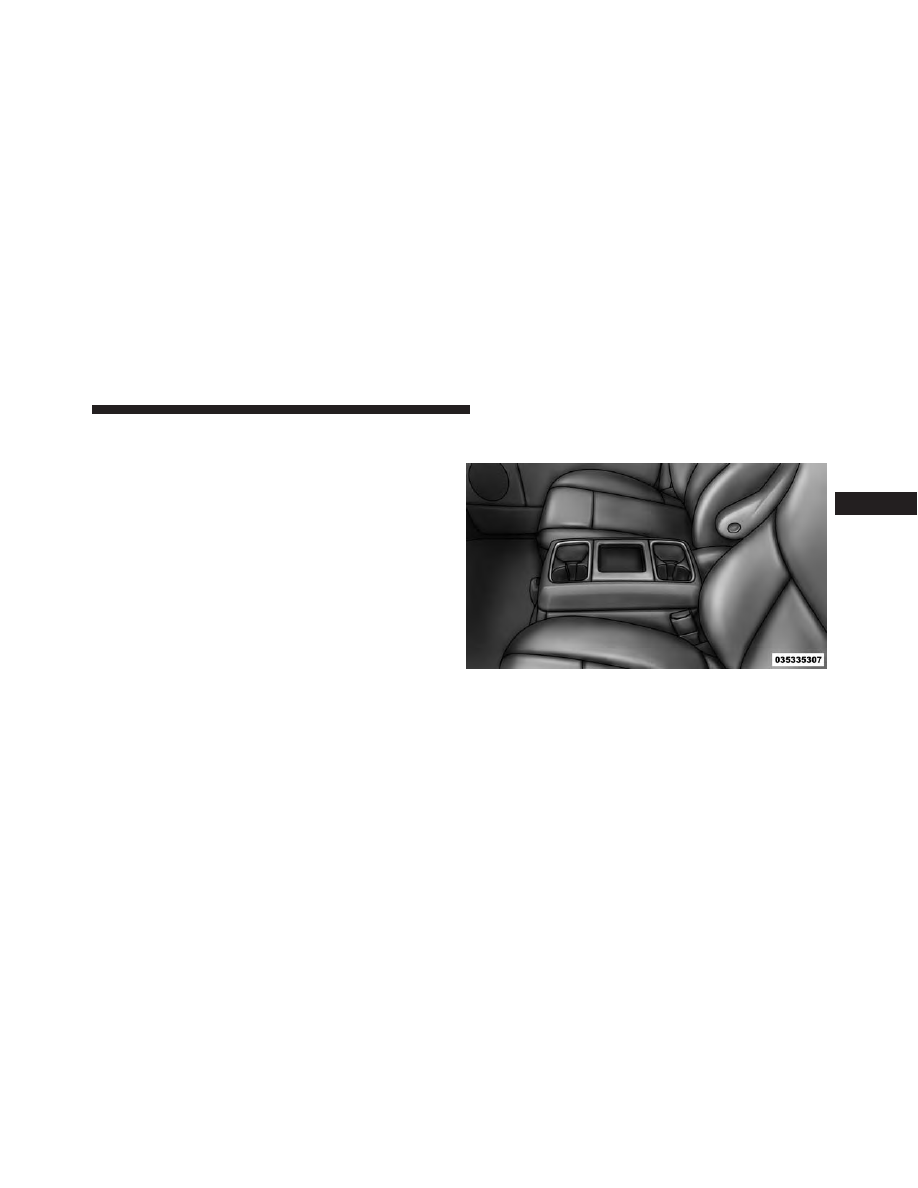

Position 1 shows the console closed with four cupholders
and a convenient storage tray.

Console Position 1

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

263

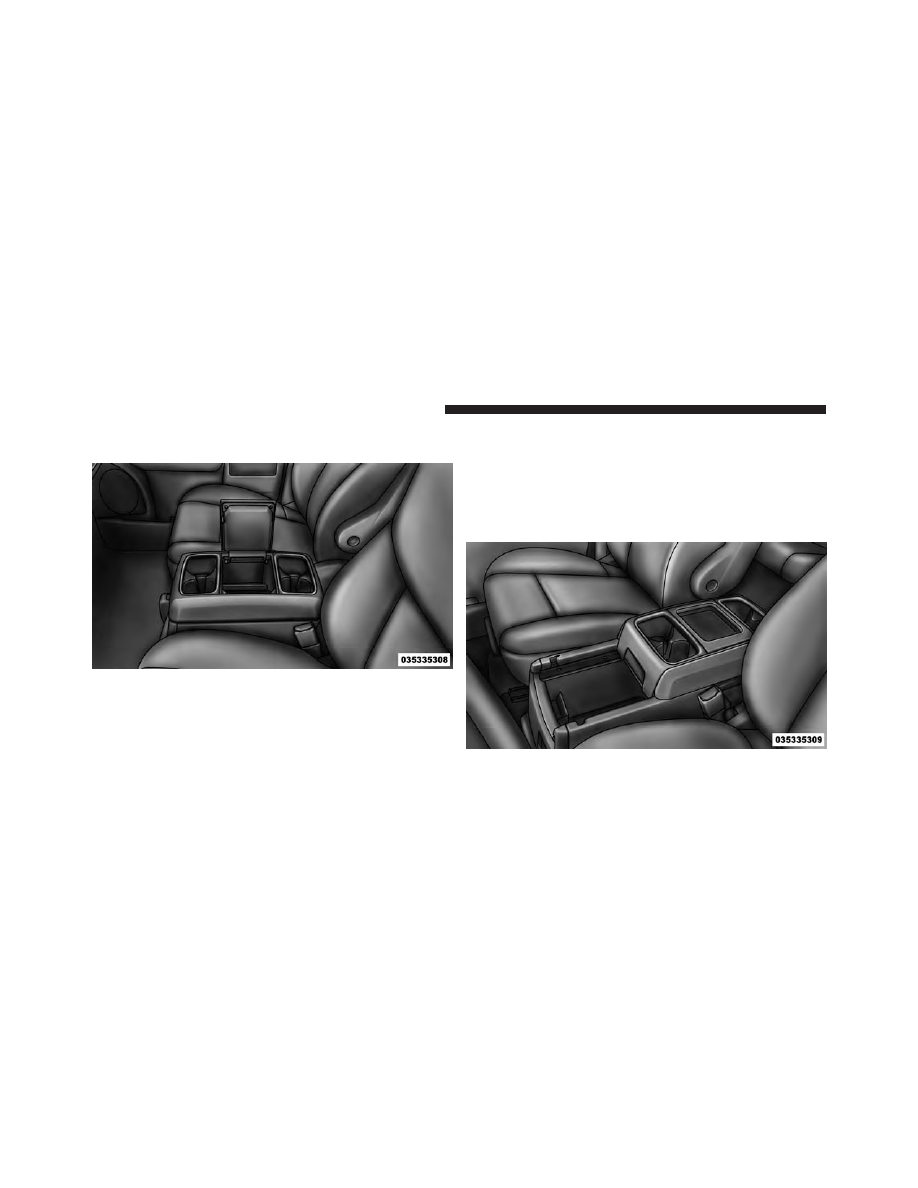

Position 2 shows the raised storage tray revealing a large
storage area below.

Dual Storage Bins

Position 3 shows the top portion of the console in a
rearward position. This is accomplished by lifting the
upper most latch at the front of the console. This provides
easy access to the storage area below and provides two of
the four cupholders for the second row passengers.

Console Position 2

Console Position 3

264

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

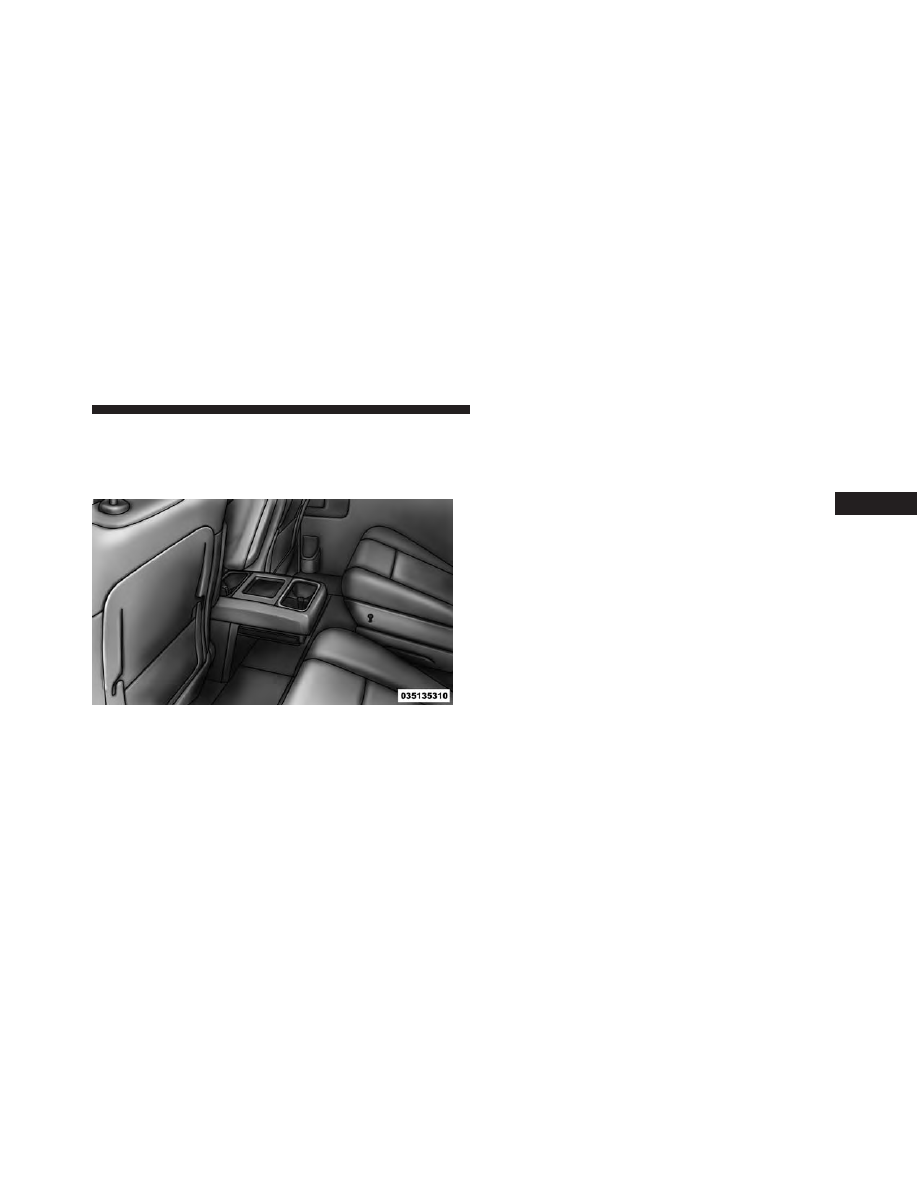

Position 4 shows the complete console in its rearmost
position. Again, lifting second latch handle at the front of
the console, allows complete access to a lower storage bin
and provides additional cupholders for rear passengers.

To Remove The Premium Floor Console

1. Pull up on the bottom release handle in the front of the

console.

2. Lift the rear of the console up several inches/

centimeters.

3. Pull rearward to disengage from floor and remove

console.

To Reinstall The Premium Floor Console:

1. Position the console at a slight angle (rear slightly

higher than the front).

2. Slide the console forward into the floor bracket.

3. Rotate the rear of the console down until it is resting

on the floor bracket.

Console Position 4

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

265

4. Push down on the rear of the console until it is seated

in the rear floor bracket.

5. Pull up on the console to be sure it is firmly latched.

WARNING!

In an accident, serious injury could result if the
removable floor console is not properly installed.
Always be sure the removable floor console is fully
latched.

Super Console — If Equipped

The Super Console contains multiple storage areas, front
lower pass through, top forward bin, top rearward bin
and rear pull out drawer.

The super console contains a pass through storage area
accessible for both the driver and front passenger.

The super console tambour doors are opened by pushing
down on the finger tabs and sliding the door. The front
tambour door slides forward, the rear tambour door
slides rearward.

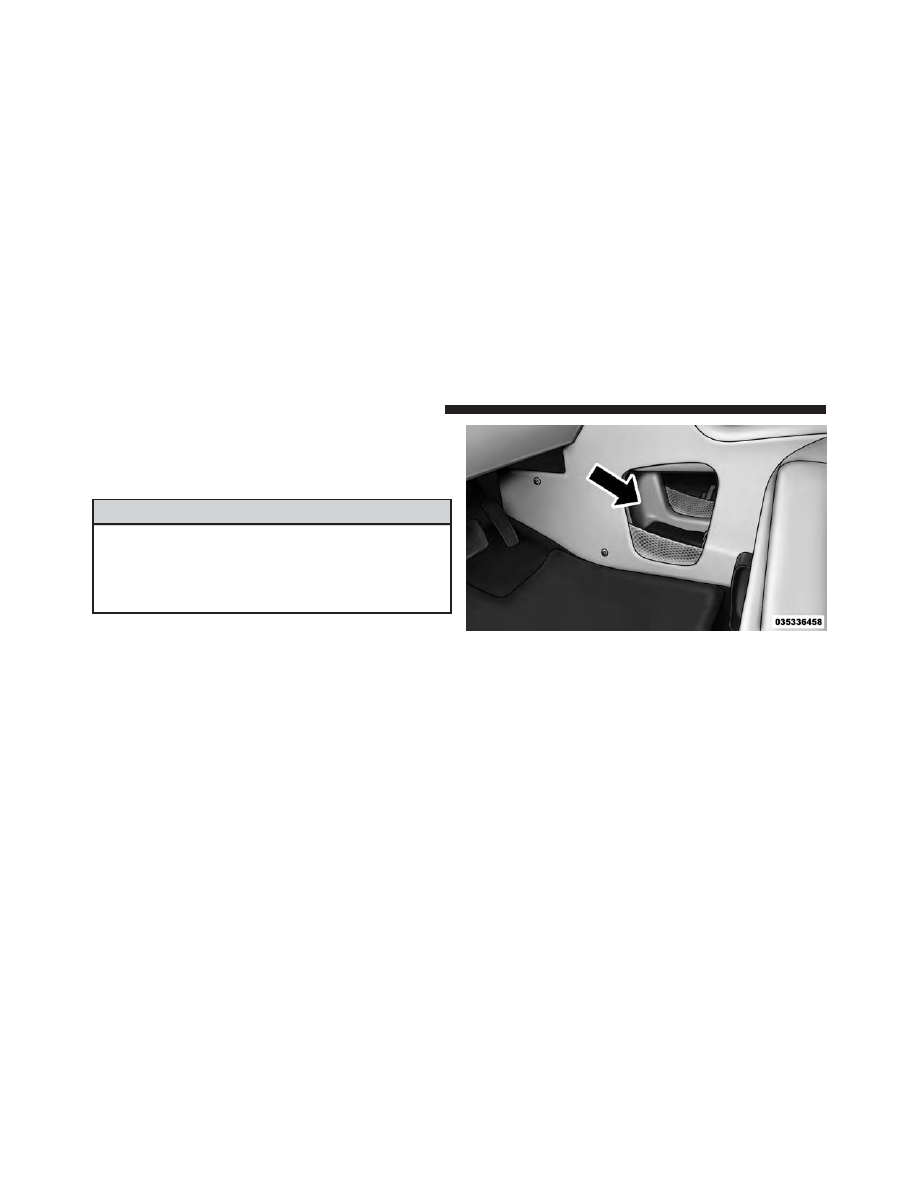

Front Lower Pass Through

266

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

The front cupholder light ring and pass through

lighting is controlled by a dimming switch located on the
instrument panel, refer to “Lights” in “Understanding
The Features Of Your Vehicle” for further information.

Located in the back of the super console is a storage
drawer and cupholders for the rear passengers.

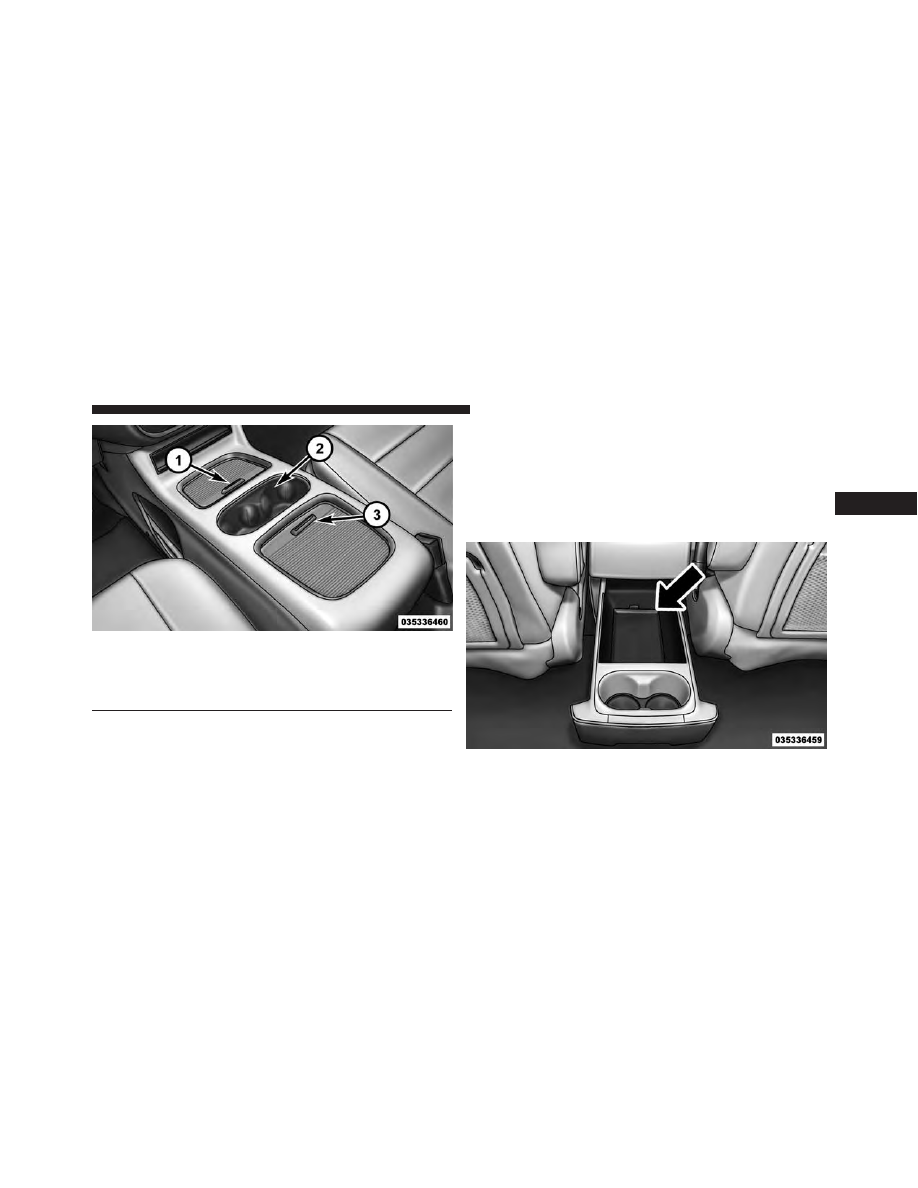

Super Console

1 — Front Sliding Tambour Door
2 — Cupholder Light Ring
3 — Rear Sliding Tambour Door

Rear Drawer Storage

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

267

RAM CARGO VAN FEATURES

Ram Cargo Van Load Floor

The Ram Cargo Van receives a structural aluminum rear
load floor. Two load floor options are available, the
standard floor with a flat aluminum surface and non skid
strips or an optional deluxe floor with a flat aluminum
surface and non skid strips, through-the-floor access to
three storage bins and four load floor tie downs.

WARNING!

Do not operate the vehicle with loose items stored on
the load floor. While driving or in an accident you
may experience abrupt stopping, rapid acceleration,
or sharp turns. Loose objects stored on the load floor
may move around with force and strike occupants,
resulting in serious or fatal injury.

268

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

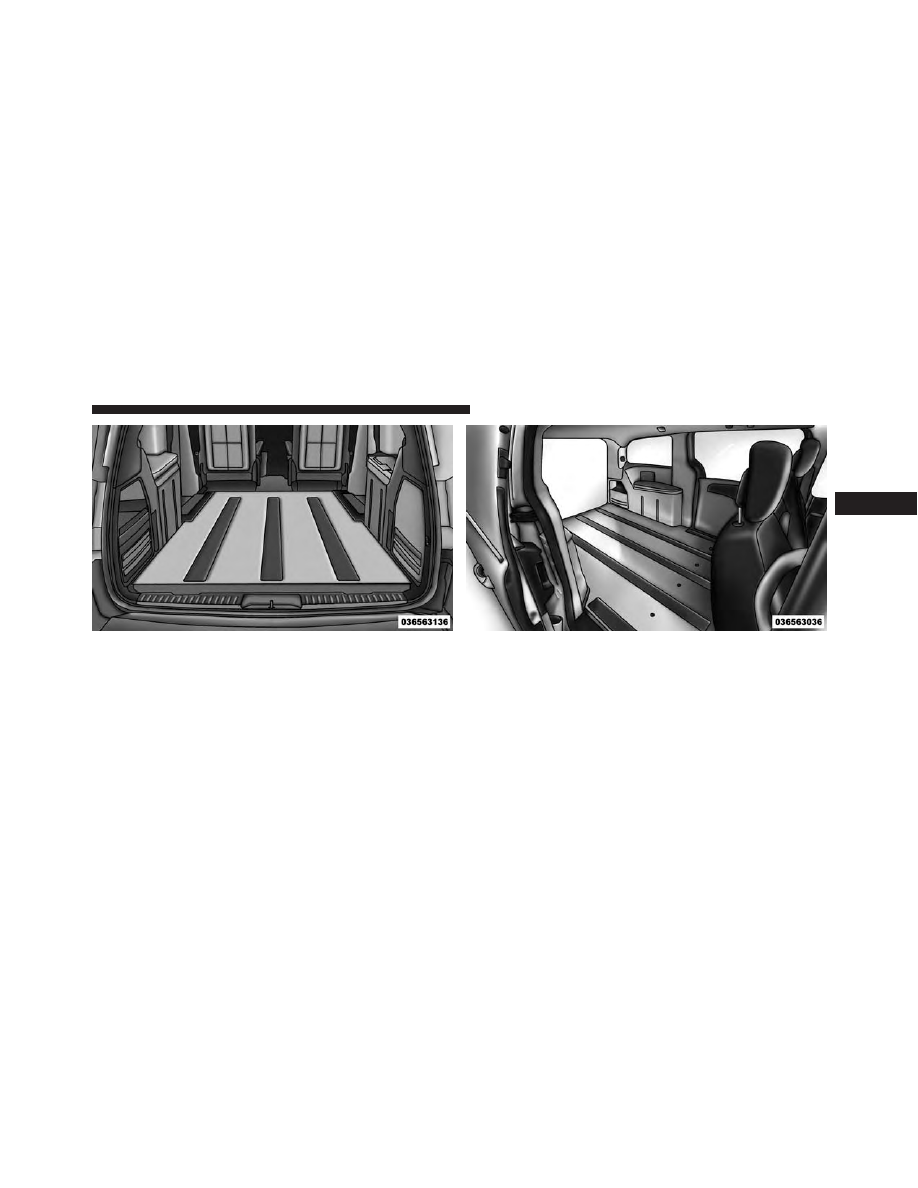

Standard Load Floor (Rear View)

Standard Load Floor

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

269

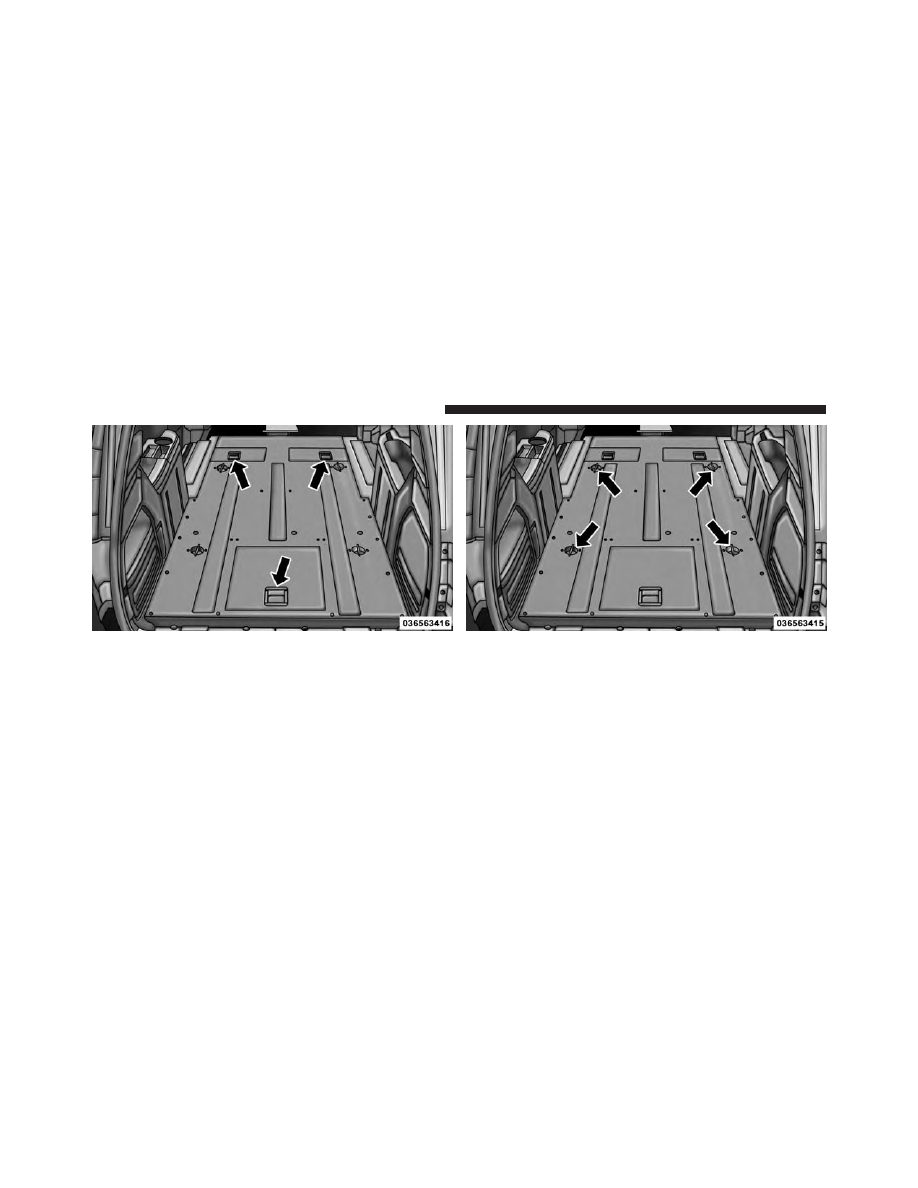

Deluxe Load Floor Storage Bin Locations (Rear View)

Deluxe Load Floor Tie Down Locations (Rear View)

270

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

REAR WINDOW FEATURES

Rear Window Defroster

The rear window defroster button is located on
the climate control (Mode) knob. Press this button

to turn on the rear window defroster and the heated
outside mirrors (if equipped). An indicator in the button
will illuminate when the rear window defroster is on. The
rear window defroster automatically turns off after ap-
proximately 10 minutes. For an additional five minutes of
operation, press the button a second time.

NOTE:

• You can turn off the heated mirror feature at anytime

by pressing the rear window defroster switch a second
time.

• To prevent excessive battery drain, use the rear win-

dow defroster only when the engine is operating.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to the
heating elements. Labels can be peeled off after
soaking with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

LOAD LEVELING SYSTEM — IF EQUIPPED

The automatic load leveling system will provide a level-
riding vehicle under most passenger and cargo loading
conditions.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

271

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mile (1.6 km) of driving for the leveling
to complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately
15 hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars on your vehicle are delivered stowed
within the roof rack side rails. If adding cargo, deploy the
crossbars. Distribute cargo weight evenly on the roof rack
crossbars, to maximum of 150 lbs (68 kg). The roof rack
does not increase the total load carrying capacity of the
vehicle. Be sure the total load of cargo inside the vehicle
plus that on the external rack does not exceed the
maximum vehicle load capacity.

The crossbars and side rails are designed to carry weight
on vehicles equipped with a luggage rack. The load must
not exceed 150 lbs (68 kg), and should be uniformly
distributed over the luggage rack crossbars.

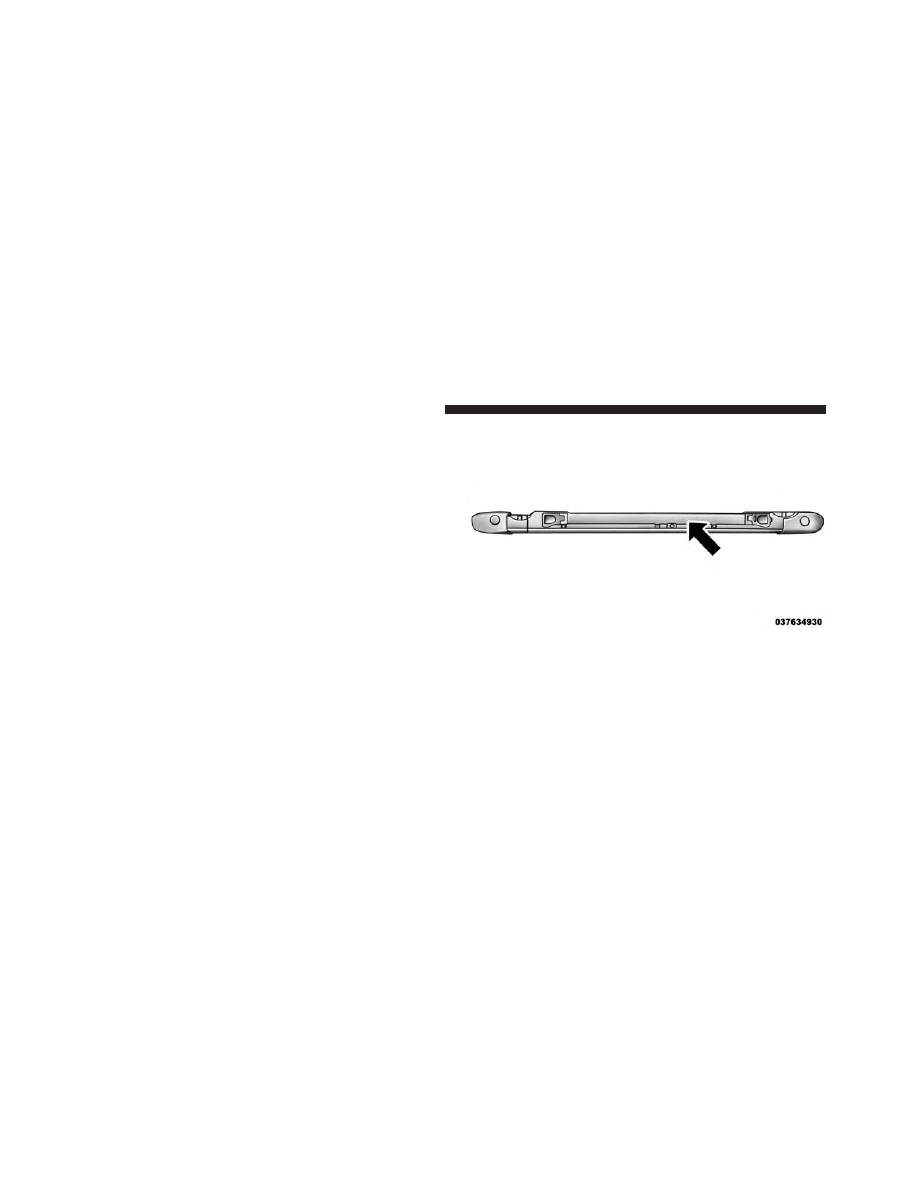

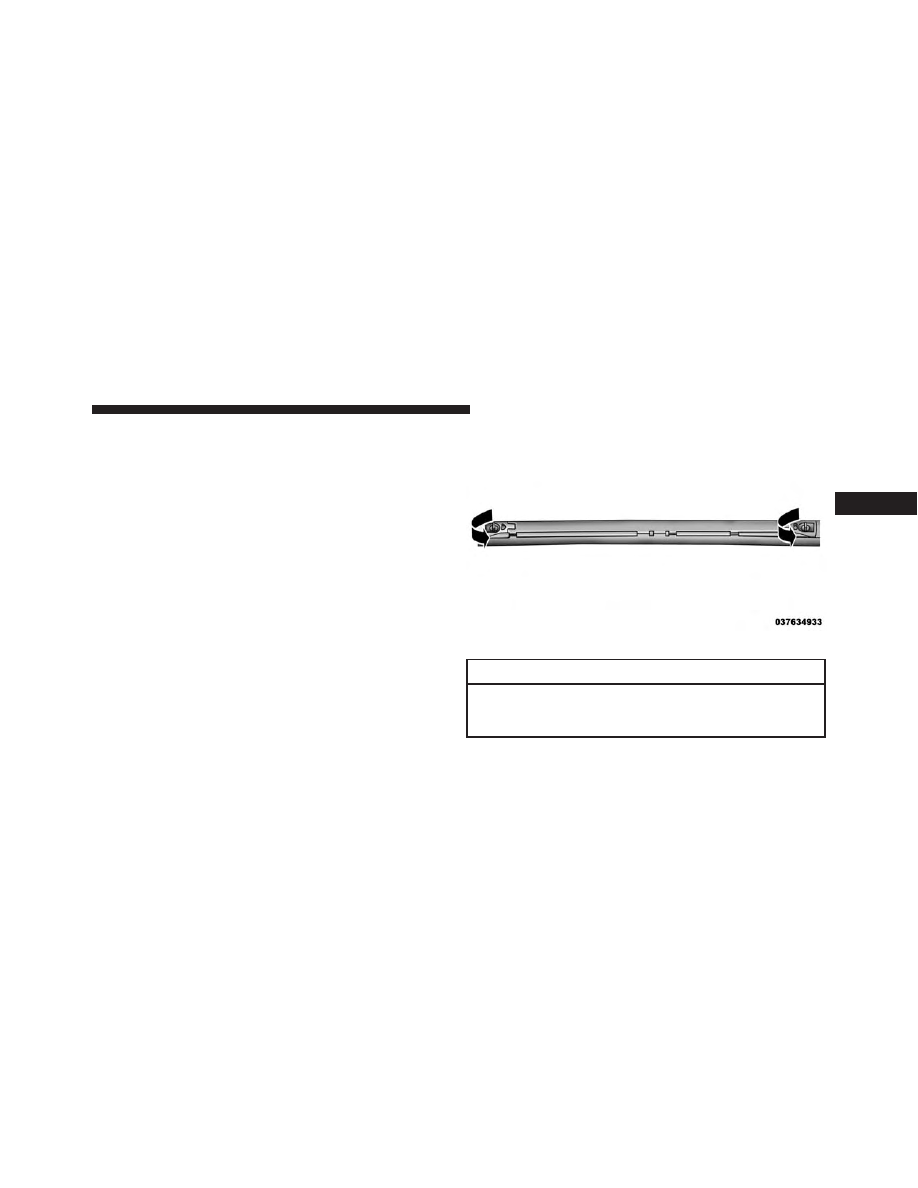

Crossbar Stowed In Side Rail

272

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

• Crossbars are error-proofed and cannot be deployed or

stowed in the incorrect positions.

• To help control wind noise, stow the crossbars in the

side rails when they are not in use.

Deploying The Crossbars

To deploy the crossbars, completely loosen the thumb
screws at both ends of the crossbar and lift the crossbar
from its stowed position in the side rail. Repeat with
crossbar on the opposite side.

CAUTION!

Use care when removing and handling the crossbars
to prevent damage to the vehicle.

Loosening Crossbars

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

273

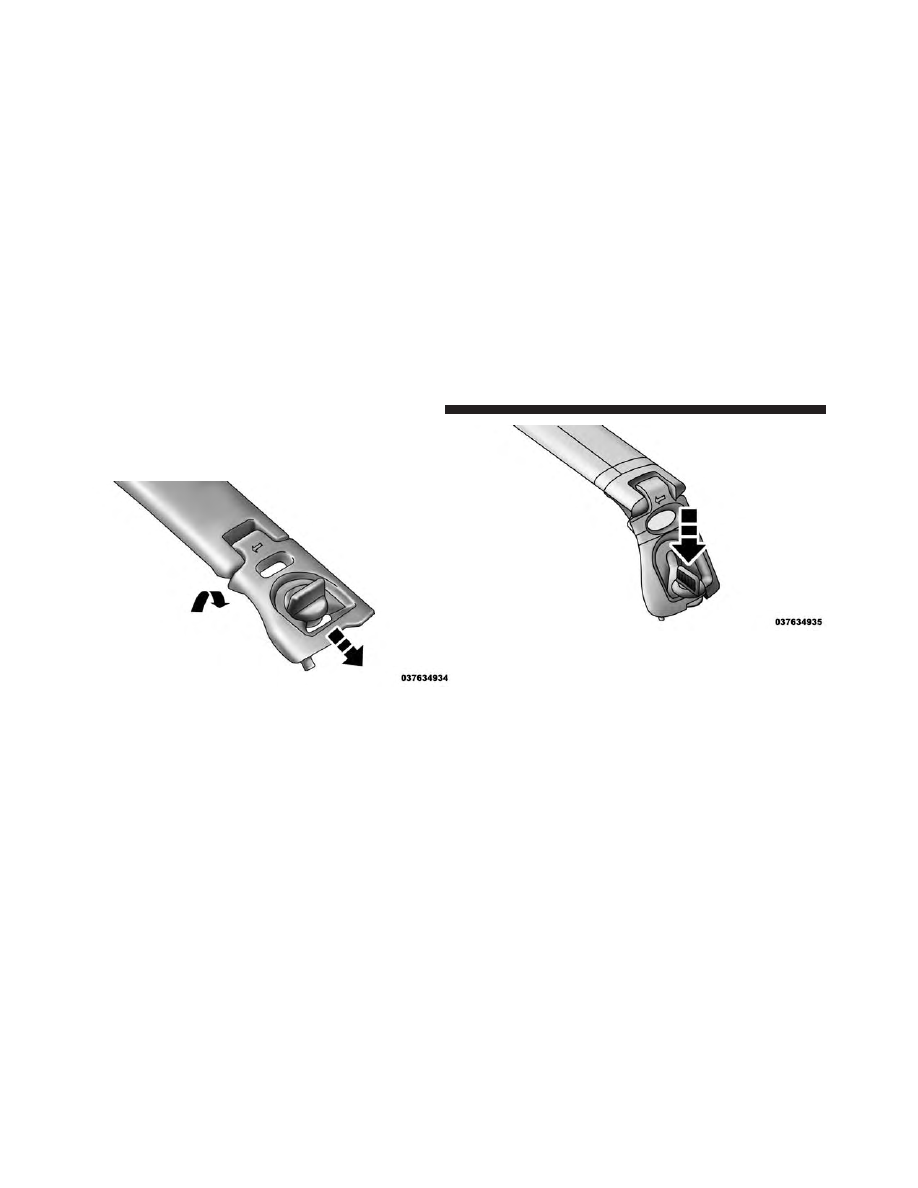

Bend the crossbar supports at each end, taking care to
keep hand clear of pivoting joint. Slide the thumb screw
down.

Stowed Position

Deployed Position

274

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Then, position the crossbars across the roof.

NOTE:

The crossbars are identical and can be placed in

any two of the three deploy positions.

Make sure the directional arrows on the crossbars align
with the directional arrows on the side rails. Set the
crossbars into the deployed positions.

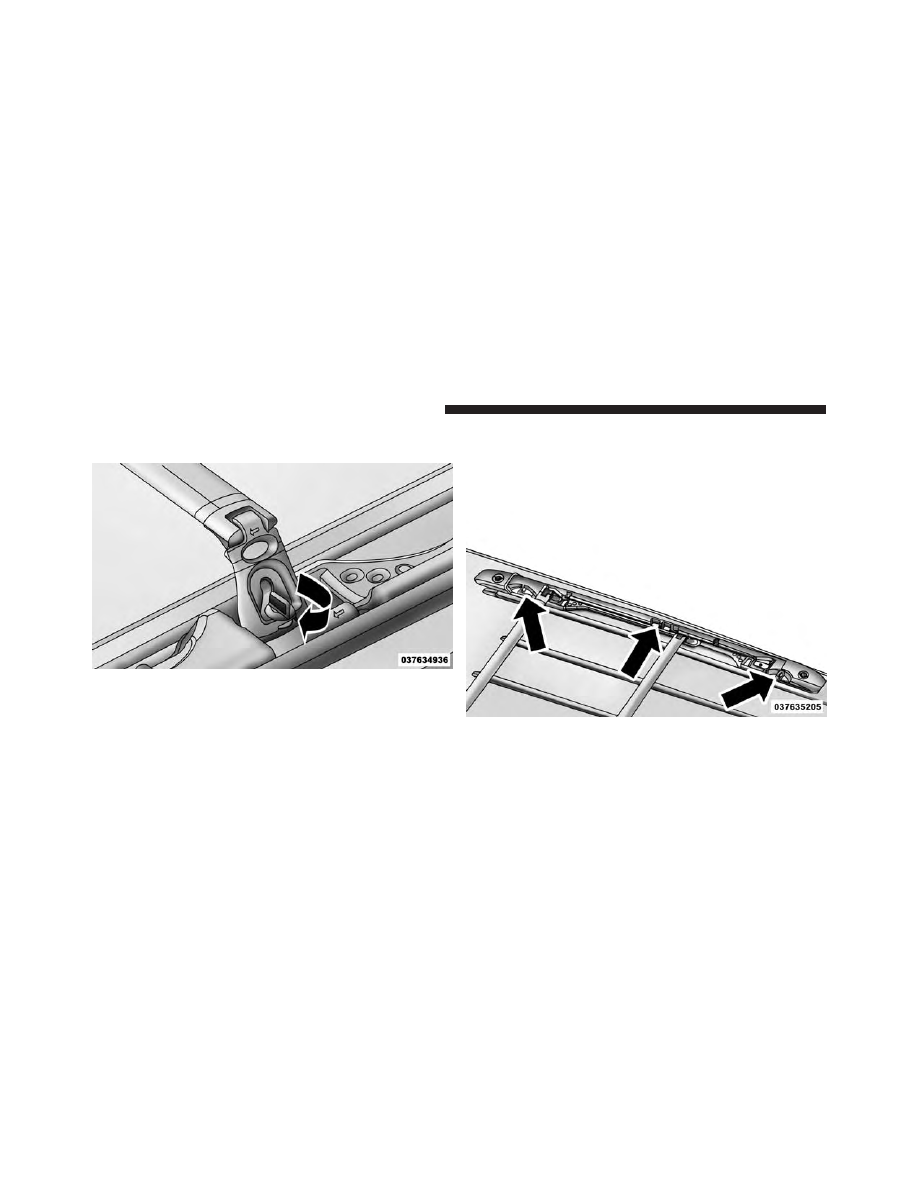

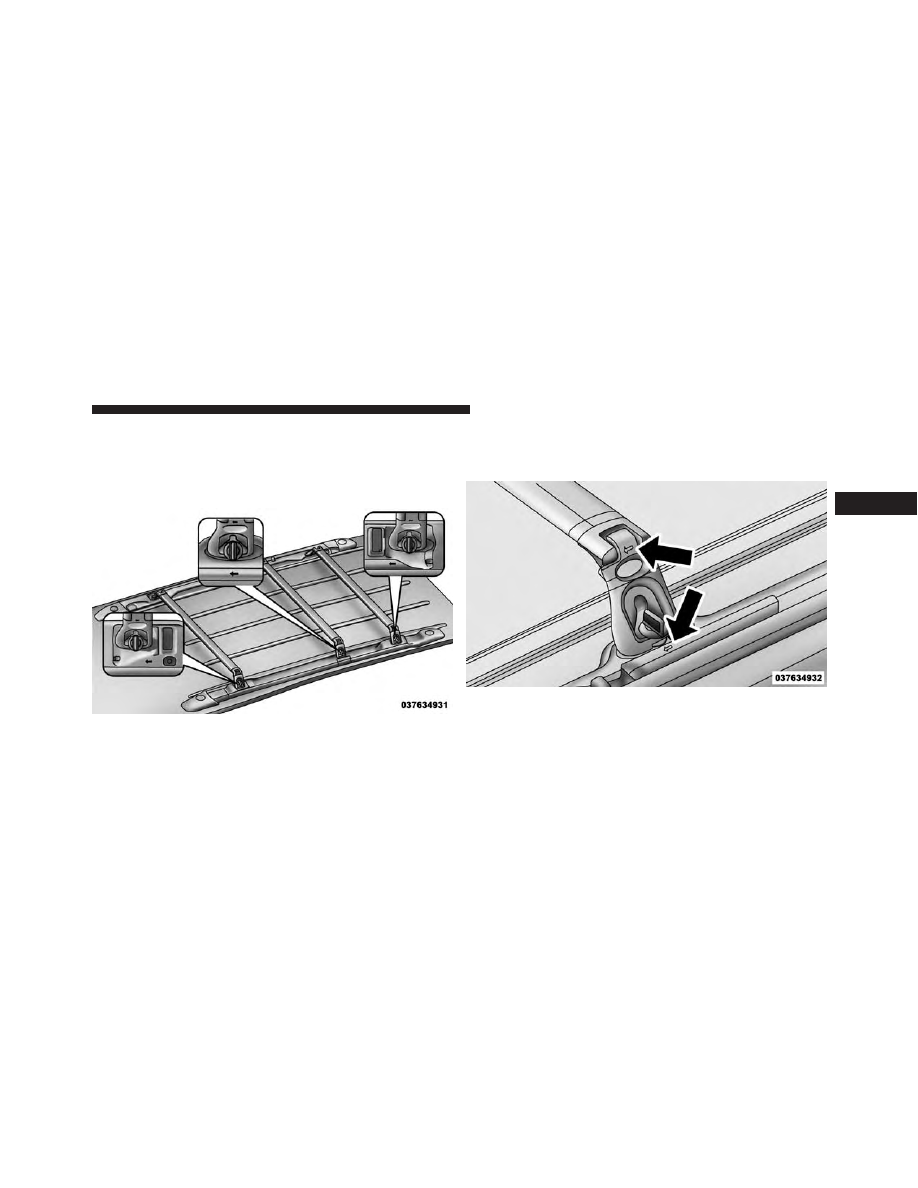

Deploy Positions – Choose Two Of Three

Crossbar To Side Rail Installation

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

275

Once the crossbars are set into position, tighten the
thumb screws completely.

Stowing The Crossbars
Reverse the procedure to stow the crossbars, again, taking
care to keep hand clear of pivoting joint. Crossbars are
identical and can be stowed in either rail nest. Once the
crossbars are stowed, tighten the thumb screws completely.

NOTE:

Load should always be secured to crossbars first,

with rail tie down loops used as additional securing
points if needed. Tie loops are intended as supplemen-
tary tie down points only. Do not use ratcheting mecha-
nisms with the tie loops.

Tightening Crossbar

Rail Tie Loops

276
