CAUTION!

• Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watt (13 Amp)
power rating is exceeded the fuse protecting the
system will need to be replaced.

• Power outlets are designed for accessory plugs

only. Do not insert any other object in the power
outlets as this will damage the outlet and blow the
fuse. Improper use of the power outlet can cause
damage not covered by your New Vehicle Limited
Warranty.

One outlet in the removable floor console (if equipped)
shares a fuse with the lower outlet in the instrument
panel and is also connected to the battery. Do not exceed
a maximum power of 160 Watts (13 Amps) shared
between the lower panel outlet and the removable floor
console outlet.

Removable Console Outlet

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

245

On vehicles equipped with the Super Console the power
outlets are located under the retractable cover. To access
the power outlets push down on the cover and slide it
toward the instrument panel.

The outlet in the rear quarter panel near the liftgate and
the upper outlet in the instrument panel are both con-
trolled by the ignition switch. Each of these outlets can
support 160 Watts (13 Amps). Do not exceed 160 Watts
(13 Amps) for each of these outlets.

The power outlets include tethered caps, labeled with a
key or battery symbol indicating the power source. The
power outlet, located on the lower instrument panel, is
powered directly from the battery. Items plugged into
this power outlet may discharge the battery and/or
prevent the engine from starting.

Super Console Outlets

246

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

Power Outlet Fuses

1 — M7 Fuse 20 A Yellow Power Outlet Center Seat (Opt) or with
Console Rear
2 — M6 Fuse 20 A Yellow Cigar Lighter Instrument Panel or with
Console Front
3 — M36 Fuse 20 A Yellow Power Outlet Instrument Panel or
with Console Center

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

247

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life and/or
prevent the engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will degrade the
battery even more quickly. Only use these intermit-
tently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
alternator to recharge the vehicle’s battery.

(Continued)

CAUTION! (Continued)

• Power outlets are designed for accessory plugs

only. Do not hang any type of accessory or acces-
sory bracket from the plug. Improper use of the
power outlet can cause damage.

POWER INVERTER — IF EQUIPPED

A 110 Volt, 150 Watt inverter outlet converts DC current
to AC current, and is located on the left rear trim panel
immediately behind the second row left passenger seat.

248

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The power inverter switch is located on the instrument
panel below the climate controls.

To turn on the power outlet, push the switch once. Push
the switch a second time to turn the power outlet off.

This outlet can power cellular phones, electronics and
other low power devices requiring power up to
150 Watts. Certain high-end video games, such as Play-
station®3 and XBox360 will exceed this power limit, as
will most power tools.

The power inverter is designed with built-in overload
protection. If the power rating of 150 Watts is exceeded,
the power inverter will automatically shut down. Once
the electrical device has been removed from the outlet,
the inverter should automatically reset. If the power
rating exceeds approximately 170 Watts, the power in-
verter may have to be reset manually. To reset the
inverter manually push the power inverter button OFF
and ON. To avoid overloading the circuit, check the
power ratings on electrical devices prior to using the
inverter.

Power Inverter Outlet

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

249

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CUPHOLDERS

There are cupholders located throughout the interior. All
liners are removable for cleaning. Pull the flexible liner
from the cupholder drawer or tray starting at one edge
for easy removal. Refer to “Cleaning The Instrument
Panel Cupholders” in “Maintaining Your Vehicle” for
further information.

Instrument Panel Cupholders

The instrument panel cupholders are located in a pull-out
drawer just above the lower storage bin.

Pull the drawer out firmly until it stops, and place the
container to be held in either one of the cupholder wells.
The cupholders are designed to accommodate a wide

Front Cupholders

250

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

variety of container types and sizes. Press down on the
container to engage the cupholder retention features.

Super Console — If Equipped

On models equipped with the Super Console, there are
two cupholders located in the center of the console.

For rear passengers two cupholders are located in the
pull-out drawer, located in the back of the Super Console.
Pull the drawer out to the first position to use the
cupholders.

Super Console Cupholders

Rear Cupholders

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

251

Premium Console Cupholders — If Equipped

On models equipped with premium center consoles,
there are four cupholders located on the top of the
console.

Interior Bottle Holders

There are four bottle holders located in the interior. One
bottle holder is molded into each front interior door trim
panels, and one bottle holder is molded into each side
sliding interior door trim panel. Each holder accommo-
dates up to a 20 oz (.6 L) plastic bottle.

WARNING!

If containers of hot liquid are placed in the bottle
holder, they can spill when the door is closed, burn-
ing the occupants. Be careful when closing the doors
to avoid injury.

Premium Console Cupholders

252

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Two outboard mesh pockets are on intermediate seating.
The mesh pockets are flexible enough to hold juice boxes,
toys, games or MP3 players, etc.

Smoker’s Package Kit — If Equipped

With the optional authorized dealer-installed Smoker’s
Package Kit, a removable ash receiver is inserted into one
of the two cupholders in the center front instrument
panel. To install the ash receiver, align the receiver so the
thumb grip on the lid is facing rearward. Press the ash
receiver into either of the cup wells to secure. Pull
upward on the ash receiver to remove for cleaning
and/or storage.

The left rear trim panel cupholder is designed to accom-
modate a second ash receiver, if desired.

Interior Bottle Holder

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

253

STORAGE

Glove Compartments

Upper and lower glove compartments are located on the
passenger side of the instrument panel.

Upper Glove Compartment

To open the upper compartment, press in on the button,
located on the left side of the upper door. The door will
automatically open.

To close the compartment door, push downward on the
door’s surface to latch the door closed.

Upper And Lower Glove Compartments

Upper Compartment

254

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

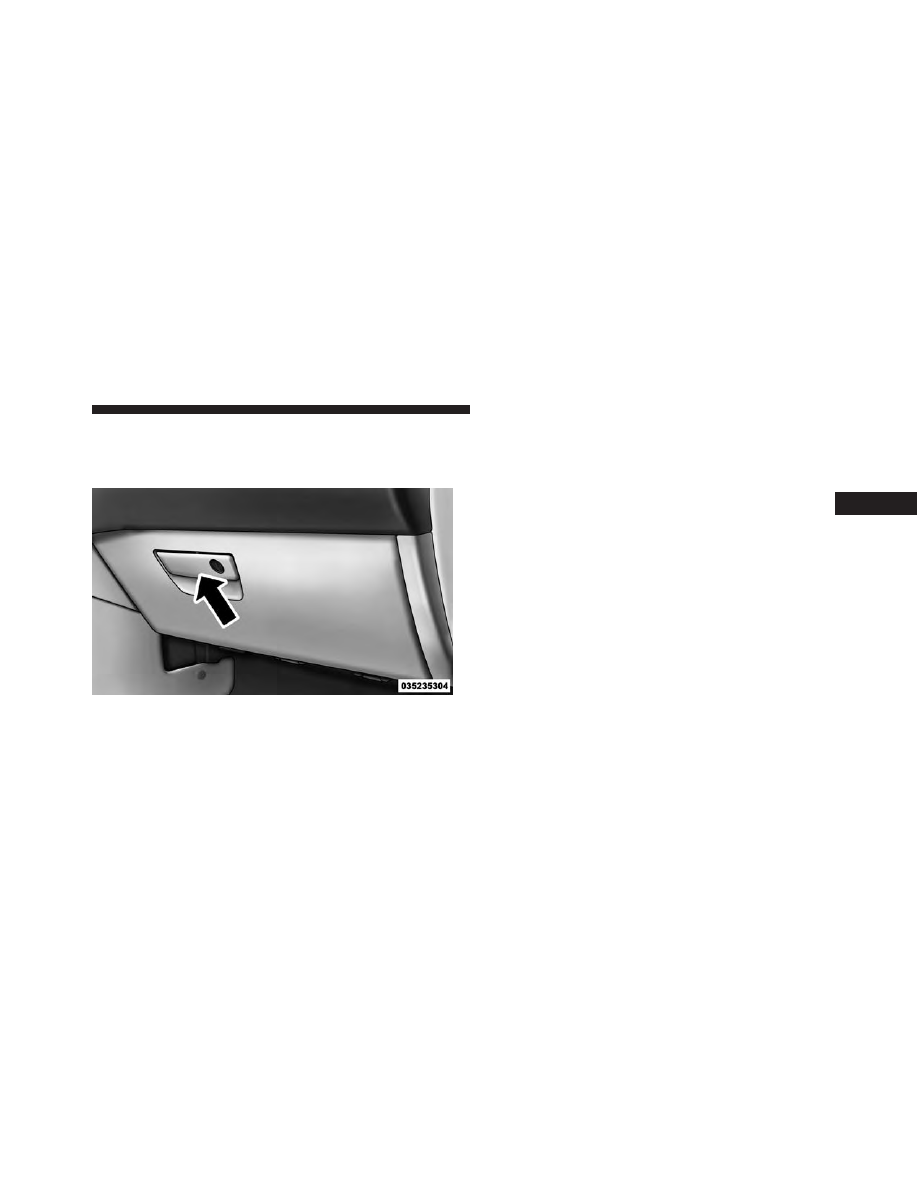

Lower Glove Compartment

To open the lower compartment pull out on the release
handle.

NOTE:

The lower compartment is equipped with a lock

that is part of the compartment handle.

Door Trim Panel Storage

Front Door Storage

Both interior front door panels have multiple pockets for
storage.

Lower Compartment

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

255

Driver Seatback Storage — If Equipped

The driver’s seatback has a primary storage pocket on all
models and an optional secondary mesh pocket.

Umbrella Holder

An umbrella holder has been conveniently molded into
the left front door entry scuff molding.

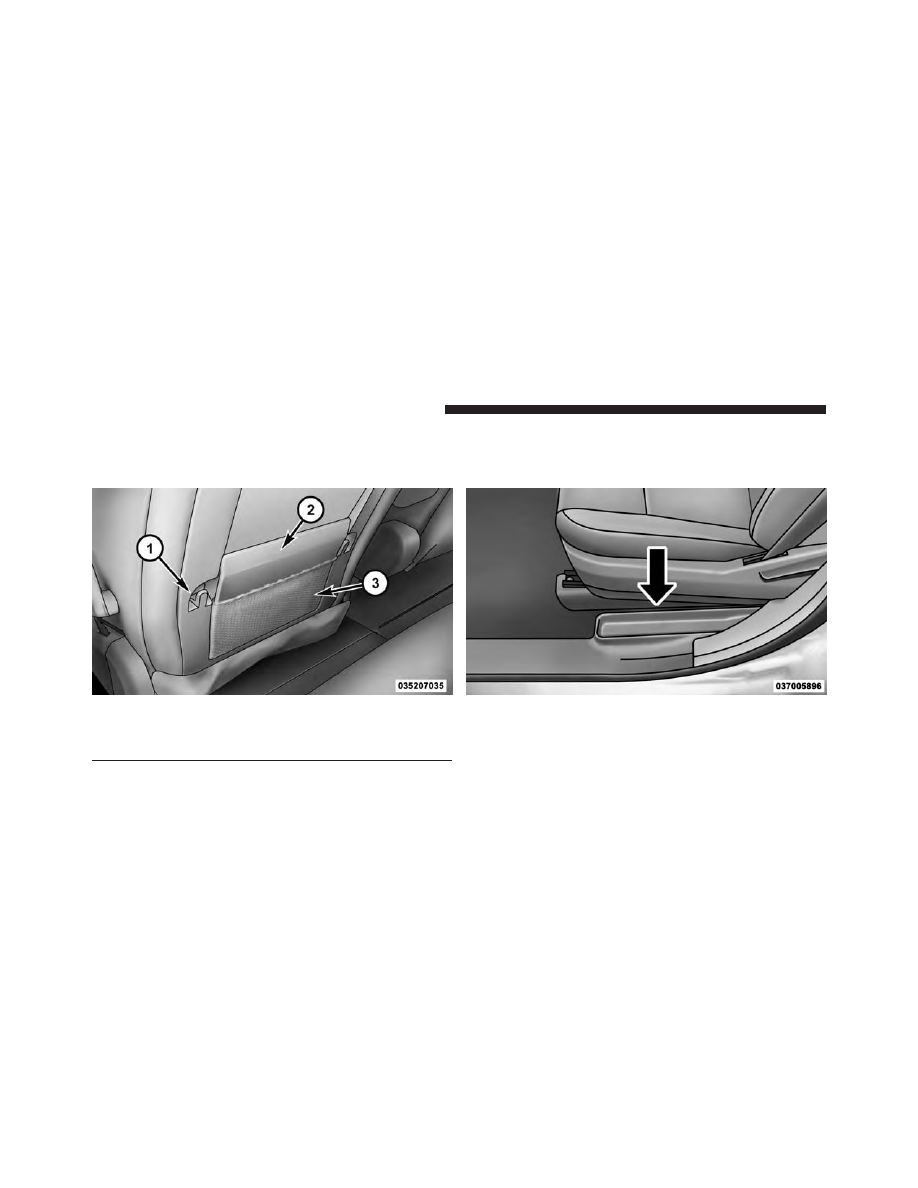

Driver’s Seatback Storage

1 — Bag Holder
2 — Standard Pocket
3 — Mesh Pocket

Umbrella Holder

256

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Second Row Seat Storage Bins — If Equipped

The seat storage bins are located on the floor in front of
the second row seats. The area below the covers can be
used for storage when the second row seat is in the
upright position.

Pull up on the storage bin latch to open the cover. Slide
the storage bin locking mechanism to the

⬙Lock⬙ position

to allow greater access to the storage bin.

CAUTION!

NOTE: The storage bin cover must be locked and flat
to avoid damage from contact with the front seat
tracks, which have minimal clearance to the cover.

Storage Bin

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

257

WARNING!

In a collision, serious injury could result if the seat
storage bin covers are not properly latched.
• Do not drive the vehicle with the storage bin covers

open.

• Keep the storage bin covers closed and latched

while the vehicle is in motion.

• Do not use a storage bin latch as a tie down.

Storage Bin Safety Warning

Carefully follow these warnings to help prevent personal
injury or damage to your vehicle:

WARNING!

• Always close the storage bin covers when your

vehicle is unattended.

• Do not allow children to have access to the second

row seat storage bins. Once in the storage bin,
young children may not be able to escape. If
trapped in the storage bin, children can die from
suffocation or heat stroke.

• In a collision, serious injury could result if the seat

storage bin covers are not properly latched.

• Do not drive the vehicle with the storage bin covers

open. Keep the storage bin covers closed and
latched while the vehicle is in motion.

• Do not operate the storage bin covers while the

vehicle is in motion.

• Do not use a storage bin latch as a tie down.

258

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

The storage bin cover must be flat and locked to
avoid damage from contact with the front seat tracks,
which have minimal clearance to the cover.

Seat Storage Bin Cover Emergency Release Lever

As a security measure, the Seat Storage Bin Cover has an
Emergency Release Lever built into the latching mecha-
nism.

NOTE:

In the event of an individual being locked inside

the storage bin, the storage bin cover can be opened from
inside of the bin by pushing on the glow-in-the-dark
lever attached to the storage bin cover latching mecha-
nism.

Storage Bin Cover Emergency Release Lever

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

259

Coat Hooks

Coat hooks are located along the headliner for the second
and third row seating positions. The coat hook load limit
is 10 lbs (4.5 kg). Exceeding the recommended load limit
can cause the coat hooks to break or disengage from the
vehicle.

Cargo Area Storage

The liftgate sill plate has a raised line with the statement
“Load To This Line”. This line indicates how far rearward
cargo can be placed without interfering with liftgate
closing.

NOTE:

With all rear seats stowed or removed, 4 x 8 foot

sheets of building material will fit on the vehicle floor
with the liftgate closed. The front seats must be moved
slightly forward of the rearmost position.

Rear Cargo Area Loading Limit

260

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
