Front Seatback Storage — If Equipped

The front seatbacks have a storage pocket on some models.

Umbrella Holder

An umbrella holder has been conveniently molded into the
front door entry scuff moldings.

Front Seatback Storage

Umbrella Holder

3

GETTING TO KNOW YOUR VEHICLE

169

Second Row Floor Storage Bins

The area below the load floor, located in front of the second
row seats, is available for storage.

1. To access the storage bin with front seats in the rearward

position, place the lock rod in the unlocked position so
the load floor can fold upwards towards the seatback.

NOTE:

• Push the lock rod inward for the locked position.
• Pull outward on the lock rod for the unlocked position.

In Floor Storage Location

Lock Rod

170

GETTING TO KNOW YOUR VEHICLE

2. Pull the latch located near the second row seat to open

the floor panel.

WARNING!

In a collision, serious injury could result if the seat
storage bin covers are not properly latched.
• Do not drive the vehicle with the storage bin covers

open.

• Keep the storage bin covers closed and latched while

the vehicle is in motion.

(Continued)

WARNING! (Continued)

• Do not operate the storage bin covers while the

vehicle is in motion.

• Do not use a storage bin latch as a tie down.

CAUTION!

The storage bin cover must lay flat and be locked to
avoid damage from contact with the front seat tracks,
which have minimal clearance to the cover. If the
storage bin cover is left in the open position, front seat
adjustment may damage the cover.

Storage Bin Safety Warning

Carefully follow these warnings to help prevent personal
injury or damage to your vehicle:

WARNING!

• Always close the storage bin covers when your

vehicle is unattended.

• Do not allow children to have access to the second

row seat storage bins. Once in the storage bin, young

(Continued)

Floor Latch

3

GETTING TO KNOW YOUR VEHICLE

171

WARNING! (Continued)

children may not be able to escape. If trapped in the
storage bin, children can die from suffocation or heat
stroke.

• In a collision, serious injury could result if the seat

storage bin covers are not properly latched.

• Do not drive the vehicle with the storage bin covers

open. Keep the storage bin covers closed and latched
while the vehicle is in motion.

• Do not operate the storage bin covers while the

vehicle is in motion.

• Do not use a storage bin latch as a tie down.

CAUTION!

The storage bin cover must lay flat and be locked to
avoid damage from contact with the front seat tracks,
which have minimal clearance to the cover. If the
storage bin cover is left in the open position, front seat
adjustment may damage the cover.

Seat Storage Bin Cover Emergency Release Lever

As a security measure, the Seat Storage Bin Cover has an
Emergency Release Lever built into the latching mecha-
nism.

NOTE:

In the event of an individual being locked inside

the storage bin, the storage bin cover can be opened from
inside of the bin by pushing on the glow-in-the-dark lever
attached to the storage bin cover latching mechanism.

Storage Bin Cover Emergency Release Lever

172

GETTING TO KNOW YOUR VEHICLE

Coat Hooks — If Equipped

Coat hooks are located along the headliner for the second
and third row seating positions. The coat hook load limit is
10 lbs (4.5 kg). Exceeding the recommended load limit can
cause the coat hooks to break or disengage from the
vehicle.

Sun Screens — If Equipped

Sun screens are available for second and third row seating
windows. The screens store in the sill trim panels, and the
tops of the windows are equipped with hooks that the sun
screens attach to when pulled out.

Gently pull up on the tab to raise the sun screen. Continue
pulling the sun screen until the tab is near the top of the
window.

Coat Hook

Sun Screen Retracted

3

GETTING TO KNOW YOUR VEHICLE

173

Once the screen is completely to the top of the window,
extend the top bar of the sun screen over the two hooks
attached to the top of the window.

To lower the sun screen, gently lift the tab upward to
disengage the hooks, and feed the screen back into the base
sill.

Power Outlets

Your vehicle is equipped with 12 Volt (15 Amp) power
outlets, and 5 Volt (2.5 Amp) USB power outlets, that can
be used to power cellular phones, small electronics and
other low powered electrical accessories. The power outlets
can be labeled with either a “key” or a “battery” symbol to
indicate how the outlet is powered. Power outlets labeled
with a “key” are powered when the ignition is in the ON or
ACC position, while the outlets labeled with a “battery”
are connected directly to the battery and powered at all
times.

NOTE:
• All accessories connected to the “battery” powered

outlets should be removed or turned off when the
vehicle is not in use to protect the battery against
discharge.

CAUTION!

Power outlets are designed for accessory plugs only.
Do not insert any other object in the power outlets as
this will damage the outlet and blow the fuse. Im-
proper use of the power outlet can cause damage not
covered by your New Vehicle Limited Warranty.

Sun Screen Extended

174

GETTING TO KNOW YOUR VEHICLE

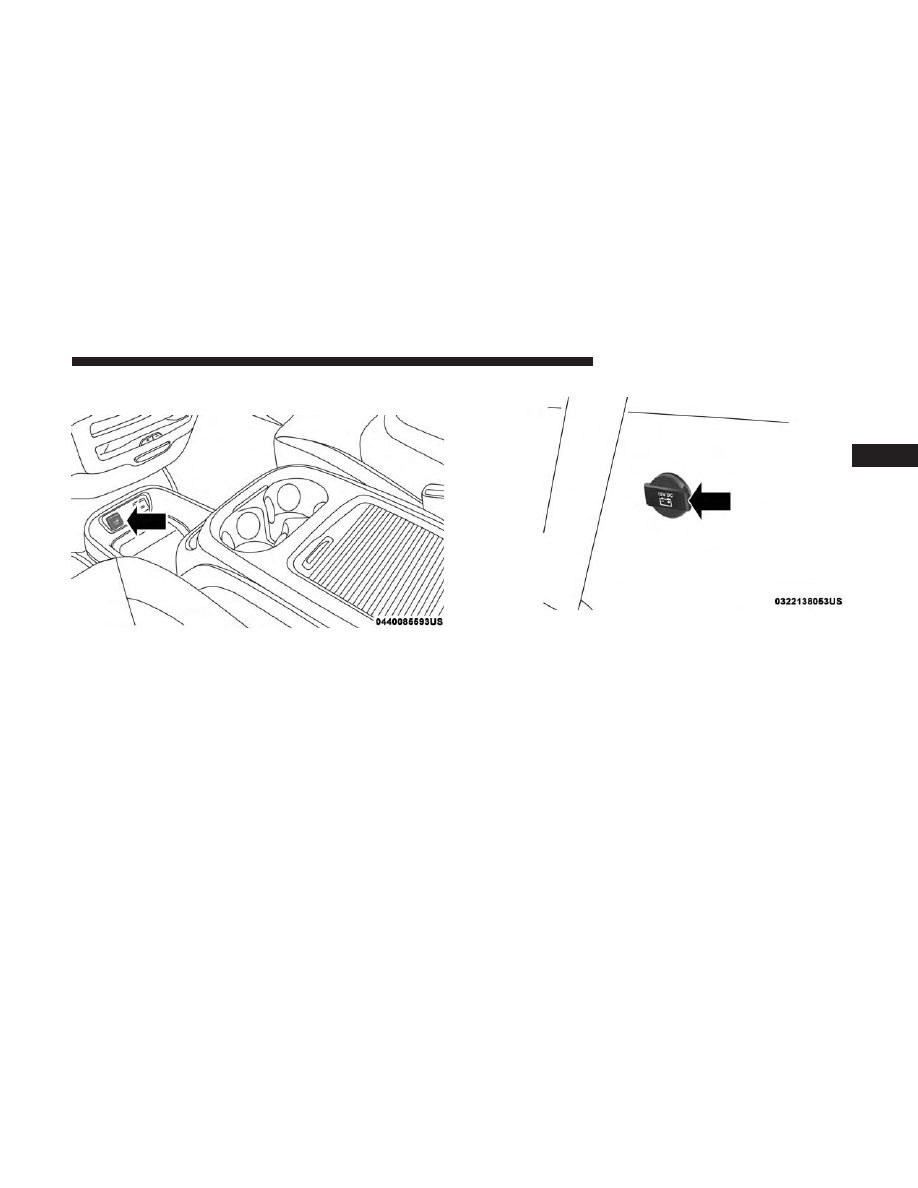

The front power outlet is located at the bottom of the
instrument panel.

In addition to the front power outlets, there is also a power
outlet located in the rear cargo area.

The rear power outlet is located in the right rear cargo area.

12 Volt Front Power Outlet

Rear Power Outlet

3

GETTING TO KNOW YOUR VEHICLE

175

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

(Continued)

WARNING! (Continued)

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the battery
even more quickly. Only use these intermittently and
with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

Power Outlet Fuse Locations

1 — F95A-F95B USB IP 10A
2 — F85 Cigar Lighter 20A
3 — F60 RR Cargo Power Outlet 20A

176

GETTING TO KNOW YOUR VEHICLE

Power Inverter — If Equipped

There is a 115 Volt, 150 Watt Power Inverter outlet located
on the right side of the vehicle, before the third row of seats
to convert DC current to AC current. The Power Inverter
can power cellular phones, electronics and other low
power devices requiring up to 150 Watts. Certain high-end
video game consoles will exceed this power limit, as will
most power tools.

The Power Inverter turns on when the device is plugged in,
and the ignition is in RUN mode. It turns off when the
device is unplugged or the ignition is no longer in RUN
mode.

The Power Inverter is designed with built-in overload
protection. If the power rating of 150 Watts is exceeded, the
Power Inverter shuts down. Once the electrical device has
been removed from the Power Inverter, it resets. To avoid
overloading the circuit, check the power ratings on electri-
cal devices prior to using the Power Inverter.

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled, it may cause an electric

shock and failure.

Wireless Charging Pad — If Equipped

Your vehicle may be equipped with an Open Dots compat-
ible wire-free phone charging surface located below the
instrument panel near the front power outlet. The wireless
charger features continuous wireless charging during ve-
hicle operation and allows for uninterrupted Bluetooth
streaming to properly equipped vehicle audio systems.

Power Inverter

3

GETTING TO KNOW YOUR VEHICLE

177

In order to enjoy the convenience of Open Dots wire-free
charging, you must obtain an aftermarket wireless-enabled
case and then install the case on your phone. Set the phone
on the wireless charging pad face up. The charging indi-
cator on your phone will light up indicating that your
phone is charging.

NOTE:

The charging pad is safe to the touch. However, if

metallic items are placed on the charging surface while in
use, the device will turn off. Clean all spills immediately
and allow to dry before using.

For phones that already have built-in wireless charging
capability (Samsung, Apple iPhone 8, 8 Plus and X
Phones), a Qi Adapter is available to charge your phone
using the Open Dot wire-free phone charging surface.
Simply place the Qi Adapter (dot side down) on the
charging surface and then place your built-in charging
capable phone face up on top of the Qi Adapter. This
product may not be compatible with all vehicle/Open Dots
compatible wire-free phone charging surface combina-
tions.

CAUTION!

The key fob should not be placed on the charging pad
or within 15 cm (150 mm) of it. Doing so can cause
excessive heat buildup and damage to the fob. Placing
the fob in close proximity of the charging pad blocks
the fob from being detected by the vehicle and pre-
vents the vehicle from starting.

To get your free aftermarket phone case or Qi Adapter, go
to http://invehiclewirelesscharging.com. You will need
your vehicle/voucher identification number (located in
your vehicle’s glove box). If you have any questions or are
not sure if you need a phone case or the Qi Adapter, please
call our customer support line for assistance: 877–360–7702

Wireless Charging Pad

178

GETTING TO KNOW YOUR VEHICLE

Cigar Lighter — If Equipped

NOTE:

Cigar lighters can be purchased at an authorized

dealer through Mopar parts.

The cigar lighter is located at the bottom of the instrument
panel. Push lighter inward to heat.

After a few seconds, the lighter automatically returns to its
initial position and is ready to be used.

WARNING!

When the cigar lighter is in use it becomes very hot. To
avoid serious injury, handle the cigar lighter with care.
Always check that the cigar lighter has turned off.

CAUTION!

Do not connect devices with power higher than
180 Watts (15 Amps) to the socket. Do not damage the
socket by using unsuitable adaptors. If the 180 Watt
(15 Amp) power rating is exceeded the fuse protecting
the system will need to be replaced.

Smoker’s Package Kit — If Equipped

With the optional authorized dealer-installed Smoker’s
Package Kit, a removable ash receiver is inserted into one
of the two cupholders in the center floor console. To install
the ash receiver, align the receiver so the thumb grip on the
lid is facing rearward. Push the ash receiver into either of
the cup wells to secure. Pull upward on the ash receiver to
remove for cleaning and/or storage.

The left rear trim panel cupholder is designed to accom-
modate a second ash receiver, if desired.

3

GETTING TO KNOW YOUR VEHICLE

179

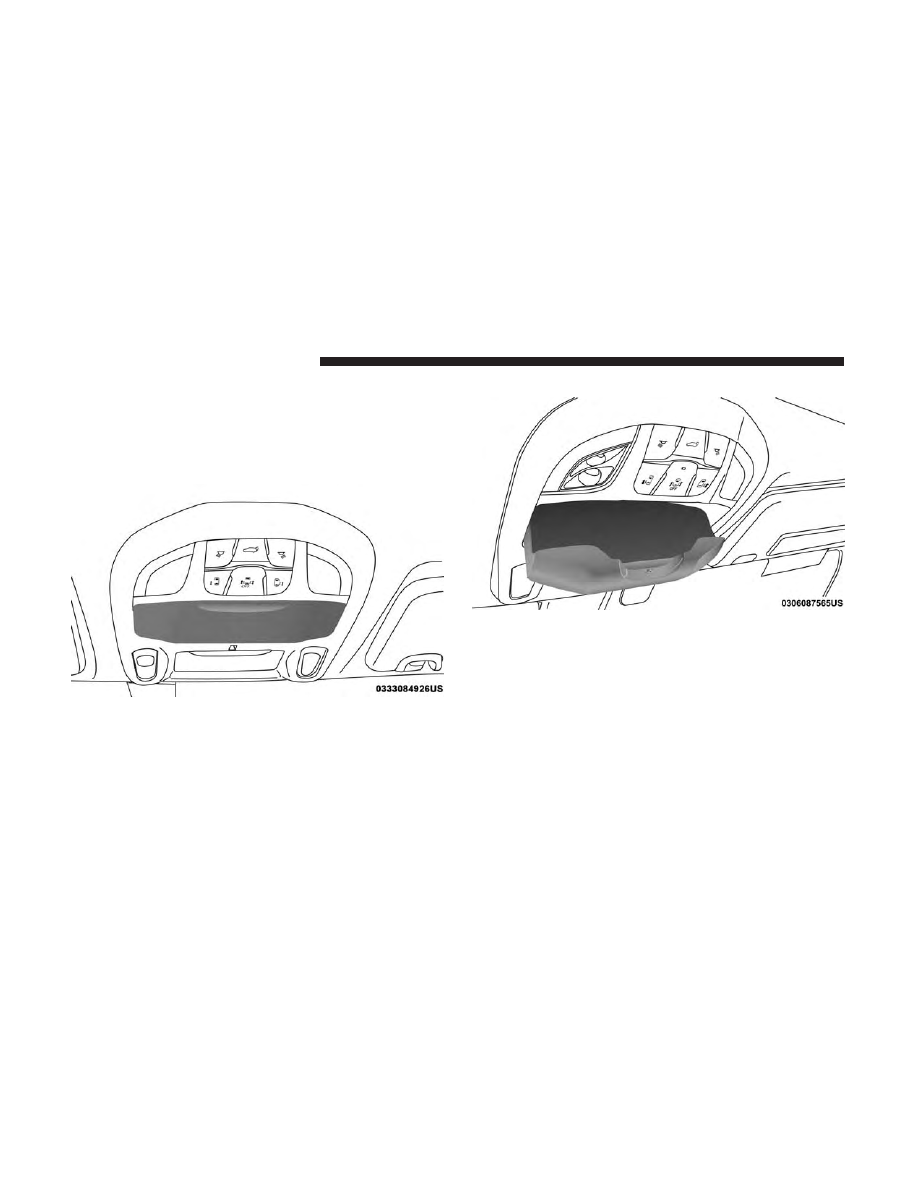

Overhead Sunglass Storage

At the front of the overhead console, a compartment is
provided for the storage of one pair of sunglasses.

From the closed position, push the intention to open the
compartment.

The door will slowly rotate to the full open position.

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars and side rails are designed to carry weight
on vehicles equipped with a luggage rack. The load must
not exceed 150 lbs (68 kg), and should be uniformly
distributed over the luggage rack crossbars.

The crossbars on your vehicle are delivered stowed
within the roof rack side rails. Crossbars should always be
used whenever cargo is placed on the roof rack. Check the

Overhead Sunglass Door Latch

Full Open Position

180

GETTING TO KNOW YOUR VEHICLE

straps frequently to be sure that the load remains securely
attached.

The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo inside
the vehicle plus that on the external rack does not exceed
the maximum vehicle load capacity.

Deploying The Crossbars

1. To deploy the crossbars, completely loosen the thumb

screws at both ends of the crossbar and lift the crossbar
from its stowed position in the side rail. Repeat with
crossbar on the opposite side.

NOTE:

The thumb screws cannot be fully removed.

Roof Rack

1 — Side Rail
2 — Crossbar

Thumb Screw

3

GETTING TO KNOW YOUR VEHICLE

181

CAUTION!

Use care when removing and handling the crossbars to
prevent damage to the vehicle.

2. Bend the crossbar supports at each end, taking care to

keep hand clear of pivoting joint. Slide the thumb screw
down.

Removing Crossbars

Bending Pivot

182

GETTING TO KNOW YOUR VEHICLE

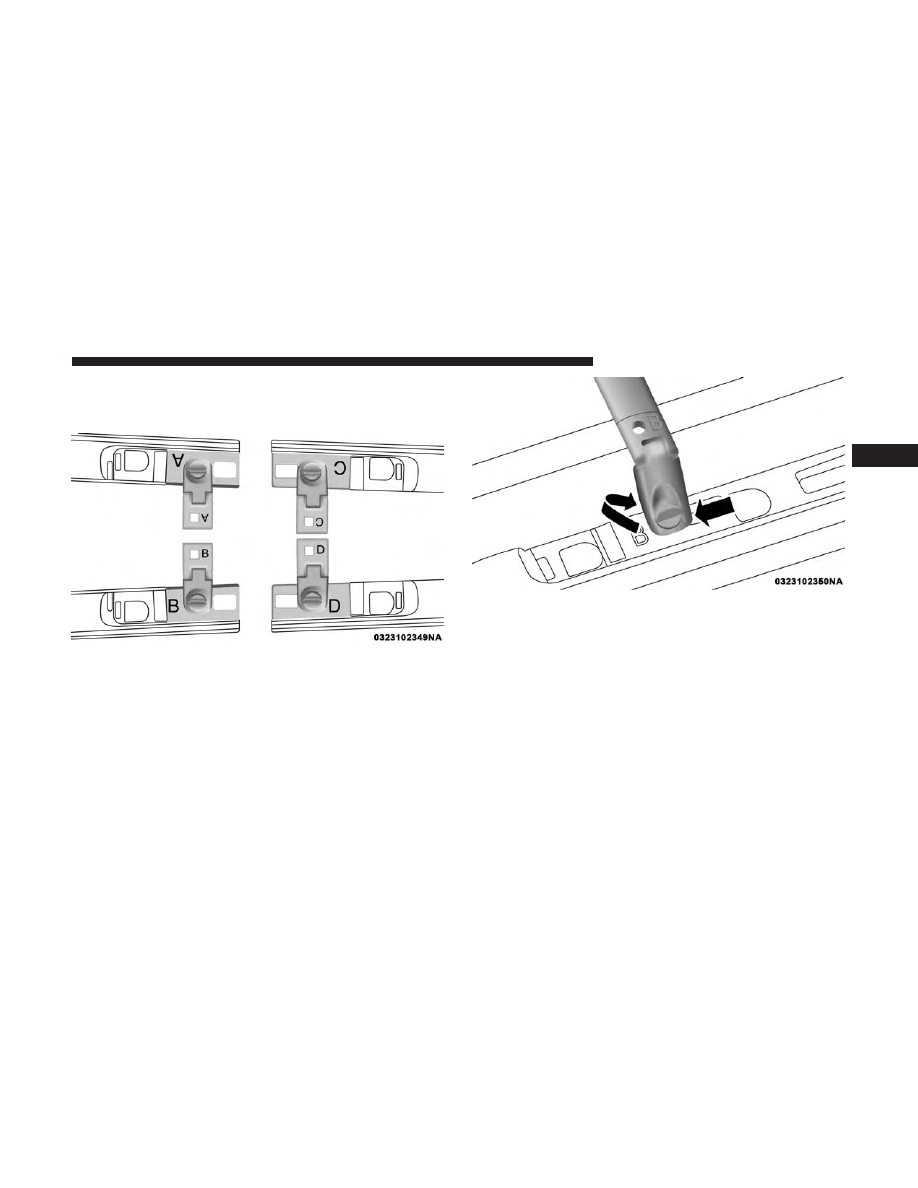

3. Position the crossbars across the roof making sure the

letters on the crossbars align with the matching letters
on the side rail.

4. Once the crossbar is in place, tighten both thumb screws

completely.

5. Deploy and tighten the second crossbar to complete the

deployment of the crossbars.

NOTE:

The crossbars are not identical and have fixed

deployment positions. Rear crossbar can be deployed in
two different positions.

Stowing The Crossbars

1. Starting with one crossbar, completely loosen the thumb

screws at both ends. Lift the crossbar away from the
matching letter to remove it from the deployed position.
Repeat with the other crossbar.

Positioning Crossbars

Installing Crossbars

3

GETTING TO KNOW YOUR VEHICLE

183

CAUTION!

Use care when removing and handling the crossbars to
prevent damage to the vehicle.

2. Starting with the one crossbar, bend up the pivot

supports at each end.

3. Then, position the crossbar along the correct side rail.

Make sure the letters on the crossbar align with the
matching letters on the side rail.

Crossbar Pivot

Stowing Crossbars

184

GETTING TO KNOW YOUR VEHICLE
