IMPORTANT SAFETY INSTRUCTIONS

Read all instructions before using. When using your
vacuum, basic precautions should be followed, including
the following:

WARNING!

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing children to
be in a vehicle unattended is dangerous for a number
of reasons. A child or others could be seriously or
fatally injured. Children should be warned not to
touch the parking brake, brake pedal or the gear
selector.

• Do not leave the key fob in or near the vehicle, or in

a location accessible to children, and do not leave the
ignition of a vehicle equipped with Keyless Enter-
N-Go in either ACC mode or engine running (ON)
unless you are using the vacuum system. Be aware a
child could operate power windows, other controls,
or move the vehicle when the vacuum system is in
use. ALWAYS push ignition button to place ignition
in the OFF mode when finished using the vacuum
system.

WARNING!

To reduce the risk of fire, serious injury or death:
• Do not use vacuum while vehicle is in motion or

while driving.

• Do not vacuum wet surfaces or any liquids.

• Do not use to vacuum up anything outside of the

vehicle.

• Do not vacuum any flammable liquids, such as

gasoline, or use around explosive vapors. Vapors
from flammable liquids may form an explosive mix-
ture with air and can be ignited by heat, sparks, or
flames. Vapors may travel to a source of ignition and
explode.

• Do not vacuum anything that is burning or smoking,

such as cigarettes, matches, or hot ashes/embers.

(Continued)

3

GETTING TO KNOW YOUR VEHICLE

153

WARNING! (Continued)

• Do not allow to be used as a toy. Close attention is

necessary when used by or near children.

• Do not leave the vacuum running while unattended.

• Use only as described in this manual. Use only

attachments provided with your vehicle.

• Do not put any object into openings. Do not use with

any opening blocked; keep free of dust, lint, hair,
and anything that may reduce air flow.

• Do not vacuum toxic material such as chlorine

bleach, ammonia, drain cleaner, etc.

• Do not vacuum hard or sharp objects such as glass,

nails, screws, coins, etc.

• Keep hair, loose clothing, fingers, and all parts of

body away from openings and moving parts.

• Only use with filter in place. Periodically check that

the filter is in place and in good condition.

WARNING!

This equipment incorporates parts such as switches,
motors, or the like that tend to produce arcs or sparks
that can cause an explosion. When using your vacuum

(Continued)

WARNING! (Continued)

near gasoline-dispensing equipment or service sta-
tions, park vehicle at least 20 ft (6 m) away from the
exterior enclosure of any dispensing pump. The
vacuum is mounted more than 18 inches (45 cm) above
ground level in your vehicle.

1. Before Using Vacuum:

Accessory (ACC) Mode Operation - For up to 10 minutes
of operation

Always apply the parking brake, shift the transmission into
PARK, and push ignition button to place ignition in
Accessory (ACC) mode. The engine will not be running in
this mode. Do not leave the key fob in or near the vehicle,
or in a location accessible to children.

NOTE:

The vacuum system will run for 10 minutes off

battery power and then the vacuum will shut down. A low
battery indication light (LOW PWR) located below the
vacuum nozzle storage location will come on one minute
before the vacuum shuts down.

154

GETTING TO KNOW YOUR VEHICLE

Engine Running (ON) Operation - For more than 10
minutes of operation

• Position vehicle outdoors and fully open all side

windows.

• Always apply the parking brake, shift the transmission

into PARK, and leave engine running.

WARNING!

Carbon monoxide (CO) in exhaust gases can cause
serious injury or death. Follow the precautions below
to prevent carbon monoxide poisoning:
• Do not inhale exhaust gases.

• Do not start or run an engine in a closed garage or

confined area. Always position vehicle outdoors and
fully open all side windows before using vacuum
system with the engine running.

• Guard against carbon monoxide with proper main-

tenance. Have the exhaust system inspected every
time the vehicle is raised. Have any abnormal condi-
tions repaired promptly.

2. Unclip the vacuum nozzle and pull to extend vacuum

hose from the storage location.

NOTE:

The hose can reach every corner of the vehicle floor.

3. Install desired attachment if needed.

NOTE:

To access crevice or upholstery attachments, open

the front Attachment Compartment.

• Crevice Tool — Able to reach into tight spaces includ-

ing the seat latches located in the floor.

• Upholstery Tool — Use to agitate dirt and debris from

carpets and seats. This tool can also be used to pick up
pet hair.

Front Storage Compartments

1 — Vacuum Nozzle Storage Location
2 — Attachment Compartment

3

GETTING TO KNOW YOUR VEHICLE

155

• Hose Extension — Use to add another 12 ft (3.6 m) of

usable length to the vacuum hose. Hose extension is
located in the upper access panel behind the third row
seat on the driver’s side.

4. Push vacuum On/Off button

located under the

vacuum nozzle storage location. Use vacuum as
needed.

NOTE:

• When the vacuum is ON, the LED indicator on the

On/Off button will illuminate.

• When the vacuum is OFF, the LED indicator will also

be off.

• After nine minutes of operation in ACC mode (engine

not running), the Low Power Indicator Light (LOW
PWR) will illuminate.

Power Buttons

1 — Low Power Indicator Light
2 — On/Off Button

156

GETTING TO KNOW YOUR VEHICLE

WARNING!

For in vehicle use ONLY. To reduce the risk of fire,
serious injury or death:
• Do not use vacuum while vehicle is in motion or

while driving.

• Do not vacuum wet surfaces or any liquids.

• Do not use to vacuum up anything outside of the

vehicle.

• Do not vacuum any flammable liquids, such as gasoline,

or use around explosive vapors. Vapors from flammable
liquids may form an explosive mixture with air and can
be ignited by heat, sparks, or flames. Vapors may travel
to a source of ignition and explode.

• Do not vacuum anything that is burning or smoking,

such as cigarettes, matches, or hot ashes/embers.

(Continued)

WARNING! (Continued)

• Do not allow to be used as a toy. Close attention is

necessary when used by or near children.

• Do not leave the vacuum running while unattended.

• Use only as described in this manual. Use only

attachments provided with your vehicle.

• Do not put any object into openings. Do not use with

any opening blocked; keep free of dust, lint, hair,
and anything that may reduce air flow.

• Do not vacuum toxic material such as chlorine

bleach, ammonia, drain cleaner, etc.

• Do not vacuum hard or sharp objects such as glass,

nails, screws, coins, etc.

• Keep hair, loose clothing, fingers, and all parts of

body away from openings and moving parts.

• Only use with filter in place. Periodically check that

the filter is in place and in good condition.

WARNING!

This equipment incorporates parts such as switches,
motors, or the like that tend to produce arcs or sparks
that can cause an explosion. When using your vacuum

(Continued)

3

GETTING TO KNOW YOUR VEHICLE

157

WARNING! (Continued)

near gasoline-dispensing equipment or service sta-
tions, park vehicle at least 20 ft (6 m) away from the
exterior enclosure of any dispensing pump. The
vacuum is mounted more than 18 inches (45 cm) above
ground level in your vehicle.

5. When finished, push power button to turn vacuum off

and store vacuum hose and any attachments.

6. Before exiting the vehicle:

• If vehicle is in ACC mode, push ignition button to

place ignition in the OFF mode, remove key fob from
the vehicle, and lock the vehicle.

• If the engine is running, raise all of the windows, push

ignition button to place ignition in the OFF mode,
remove key fob from the vehicle, close all of the doors
and the liftgate and lock the vehicle.

Vacuum Troubleshooting
• DO NOT use with any opening blocked. If an object

becomes lodged in the hose, attempt to fully extend the
hose in a straight line while the vacuum motor is
running. If this does not dislodge the object, turn the
vacuum OFF and remove the hose from the vehicle

following the removal instructions below. If the filter is
clogged, follow the emptying debris bin procedure and
lightly tap the filter on the collection bin to remove any
collected debris from the filter. Both the bin and the filter
can be rinsed with water if needed. To avoid mold and
stale odors, allow both to dry completely before rein-
stalling in your vehicle. If filter has tears, holes or other
damage and needs to be replaced, please contact your
authorized dealer.

• If there are any other issues with your vacuum, contact

your authorized dealer. Your vacuum has no user ser-
viceable parts.

Debris Bin

The debris bin is located behind the lower access panel
behind the third row seat on the driver’s side.

To Empty

1. Push power button to turn vacuum OFF.

2. Open the lower access panel by pulling the finger grip

towards you and then pull downward.

158

GETTING TO KNOW YOUR VEHICLE

3. Twist the release knob counterclockwise and pull the bin

towards you.

4. Remove the filter and dump the debris in a trash can.

Lightly tap the filter on the collection bin to remove
loose debris from the filter. If the filter is clogged from
extended use, have the filter replaced by your autho-
rized dealer.

5. Reverse the procedure to reinstall.

NOTE:

The debris bin must be fully installed and locked

for the vacuum to function properly.

Hose Access Port

The hose access port is located behind the upper access
panel behind the third row seat on the driver’s side.

To Remove Vacuum Hose For Cleaning

1. Unclip the hose from the hose access port located in the

rear of the vehicle by pushing the yellow vacuum hose
release lever with right thumb and lifting the hose with
index finger.

Debris Bin Release Knob

Vacuum System Access Panels

1 — Upper Access Panel
2 — Lower Access Panel

3

GETTING TO KNOW YOUR VEHICLE

159

2. Return to vacuum nozzle storage location located be-

hind the sliding door.

3. Grab the vacuum nozzle and gently pull the hose out

through vacuum nozzle storage location.

4. Shake the hose to remove any objects stuck in the hose.

Take care not to perforate the hose while attempting to
dislodge any objects.

5. Reverse the procedure to reinstall and clip the hose into

place.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink replaces up to three hand-held transmitters that
operate devices such as garage door openers, motorized
gates, lighting or home security systems. The HomeLink
unit is powered by your vehicle’s 12 Volt battery.

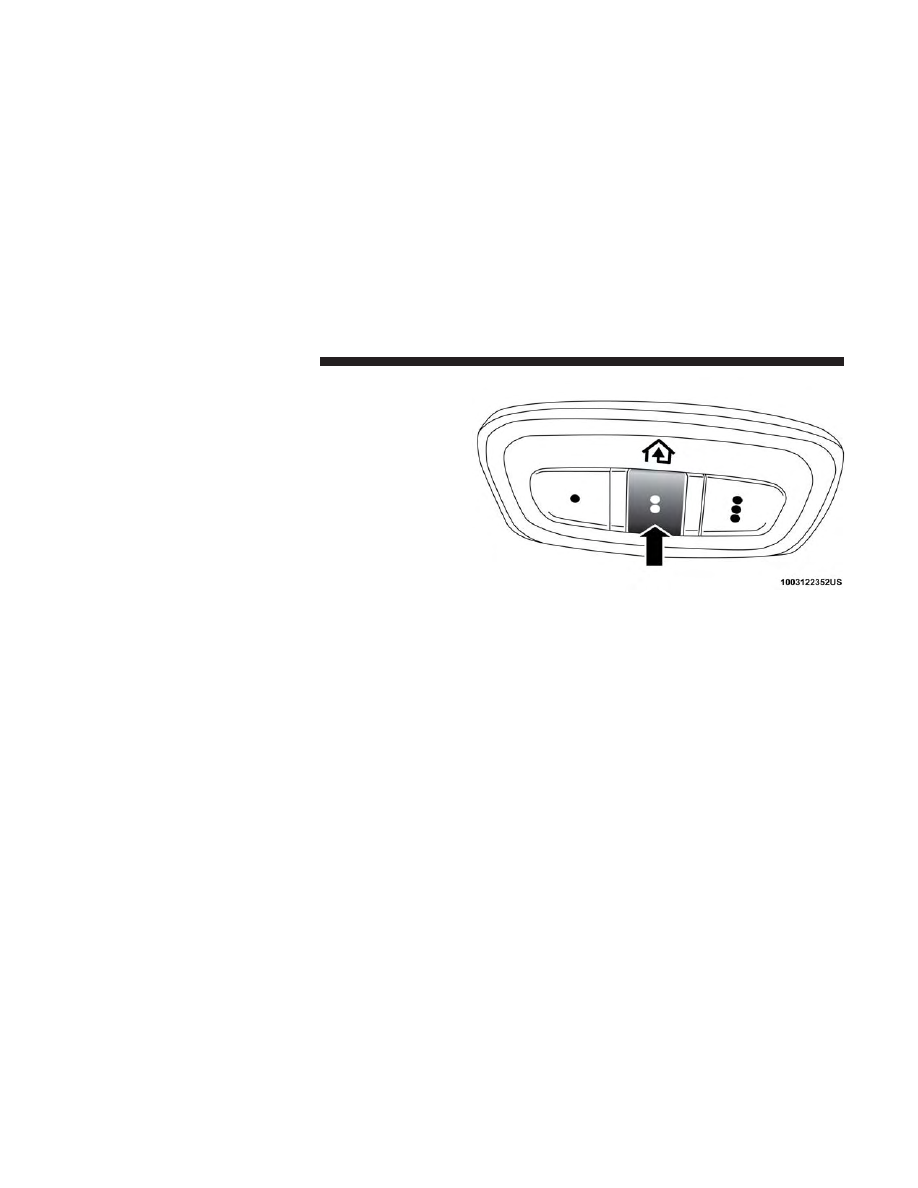

The HomeLink buttons, located on the driver’s sunvisor,
designate the three different HomeLink channels. The
HomeLink indicator is located above the center button.

NOTE:

HomeLink is disabled when the Vehicle Security

Alarm is active.

Before You Begin Programming HomeLink

Be sure that your vehicle is parked outside of the garage
before you begin programming.

For more efficient programming and accurate transmission
of the radio-frequency signal it is recommended that a new
battery be placed in the hand-held transmitter of the device
that is being programmed to the HomeLink system.

HomeLink Buttons/Overhead Console

160

GETTING TO KNOW YOUR VEHICLE

To erase the channels, place the ignition in the ON/RUN
position, and push and hold the two outside HomeLink
buttons (I and III) for up to 20 seconds or until the orange
indicator flashes.

NOTE:
• Erasing all channels should only be performed when

programming HomeLink for the first time. Do not erase
channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

Programming A Rolling Code

For programming garage door openers that were manufac-
tured after 1995. These garage door openers can be identi-
fied by the “LEARN” or “TRAIN” button located where
the hanging antenna is attached to the garage door opener.

NOTE:

It is NOT the button that is normally used to open

and close the door. The name and color of the button may
vary by manufacturer.

1. Place the ignition in the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand-held trans-
mitter button.

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

3

GETTING TO KNOW YOUR VEHICLE

161

4. Continue to hold both buttons and observe the indicator

light. The HomeLink indicator will flash slowly and
then rapidly after HomeLink has received the frequency
signal from the hand-held transmitter. Release both
buttons after the indicator light changes from slow to
rapid.

5. At the garage door opener motor (in the garage), locate

the “LEARN” or “TRAINING” button. This can usually
be found where the hanging antenna wire is attached to
the garage door opener/device motor. Firmly push and
release the “LEARN” or “TRAINING” button. On some
garage door openers/devices there may be a light that
blinks when the garage door opener/device is in the
LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pushed.

6. Return to the vehicle and push the programmed

HomeLink button twice (holding the button for two
seconds each time). If the garage door opener/device
activates, programming is complete.

NOTE:

If the garage door opener/device does not activate,

push the button a third time (for two seconds) to complete
the training.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

Reprogramming A Single HomeLink Button (Rolling
Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-

ming A Rolling Code” step 2 and follow all remaining
steps.

⬙

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995.

1. Cycle the ignition to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

162

GETTING TO KNOW YOUR VEHICLE

3. Press and hold the HomeLink button you want to

program while you press and hold the hand-held trans-
mitter button.

4. Continue to hold both buttons and observe the indicator

light. The HomeLink indicator will flash slowly and
then rapidly after HomeLink has received the frequency
signal from the hand-held transmitter. Release both
buttons after the indicator light changes from slow to
rapid.

5. Press and hold the programmed HomeLink button and

observe the indicator light.

• If the indicator light stays on constantly, programming

is complete and the garage door/device should acti-
vate when the HomeLink button is pressed.

• To program the two remaining HomeLink buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Reprogramming A Single HomeLink Button (Non-
Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Press and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button, proceed with “Program-

ming A Non-Rolling Code” step 2 and follow all remain-
ing steps.

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission.

Canadian radio frequency laws require transmitter signals
to time-out (or quit) after several seconds of transmission –
which may not be long enough for HomeLink to pick up
the signal during programming. Similar to this Canadian
law, some U.S. gate operators are designed to time-out in
the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage door
or gate motor.

1. Cycle the ignition to the ON/RUN position.

3

GETTING TO KNOW YOUR VEHICLE

163

2. Place the hand-held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program
while keeping the HomeLink indicator light in view.

3. Continue to press and hold the HomeLink button, while

you press and release (“cycle”) your hand-held trans-
mitter every two seconds until HomeLink has success-
fully accepted the frequency signal. The indicator light
will flash slowly and then rapidly when fully trained.

4. Watch for the HomeLink indicator to change flash rates.

When it changes, it is programmed. It may take up to 30
seconds or longer in rare cases. The garage door may
open and close while you are programming.

5. Press and hold the programmed HomeLink button and

observe the indicator light.

NOTE:

• If the indicator light stays on constantly, programming

is complete and the garage door/device should acti-
vate when the HomeLink button is pressed.

• To program the two remaining HomeLink buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

If you unplugged the garage door opener/device for
programming, plug it back in at this time.

Reprogramming A Single HomeLink Button (Canadian/
Gate Operator)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Press and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button, proceed with “Canadian/

Gate Operator Programming” step 2 and follow all
remaining steps.

Using HomeLink

To operate, push and release the programmed HomeLink
button. Activation will now occur for the programmed
device (i.e. garage door opener, gate operator, security
system, entry door lock, home/office lighting, etc.). The
hand-held transmitter of the device may also be used at
any time.

164

GETTING TO KNOW YOUR VEHICLE

Security

It is advised to erase all channels before you sell or turn in
your vehicle.

To do this, push and hold the two outside buttons for 20
seconds until the orange indicator flashes. Note that all
channels will be erased. Individual channels cannot be
erased.

The HomeLink Universal Transceiver is disabled when the
Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink, here
are some of the most common solutions:
• Replace the battery in the Garage Door Opener hand-

held transmitter.

• Push the LEARN button on the Garage Door Opener to

complete the training for a Rolling Code.

• Did you unplug the device for programming and

remember to plug it back in?

If you have any problems, or require assistance, please call
toll-free

1-800-355-3515

or,

on

the

Internet

at

HomeLink.com for information or assistance.

WARNING!

• Vehicle exhaust contains carbon monoxide, a danger-

ous gas. Do not run your vehicle in the garage while
programming the transceiver. Exhaust gas can cause
serious injury or death.

• Your motorized door or gate will open and close

while you are programming the universal trans-
ceiver. Do not program the transceiver if people, pets
or other objects are in the path of the door or gate.
Only use this transceiver with a garage door opener
that has a “stop and reverse” feature as required by
Federal safety standards. This includes most garage
door opener models manufactured after 1982. Do not
use a garage door opener without these safety fea-
tures. Call toll-free 1-800-355-3515 or, on the Internet
at HomeLink.com for safety information or assis-
tance.

3

GETTING TO KNOW YOUR VEHICLE

165

General Information

The following regulatory statement applies to all Radio
Frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Innovation, Science and Economic Development
Canada license-exempt RSS standard(s). Operation is sub-
ject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

INTERNAL EQUIPMENT

Storage

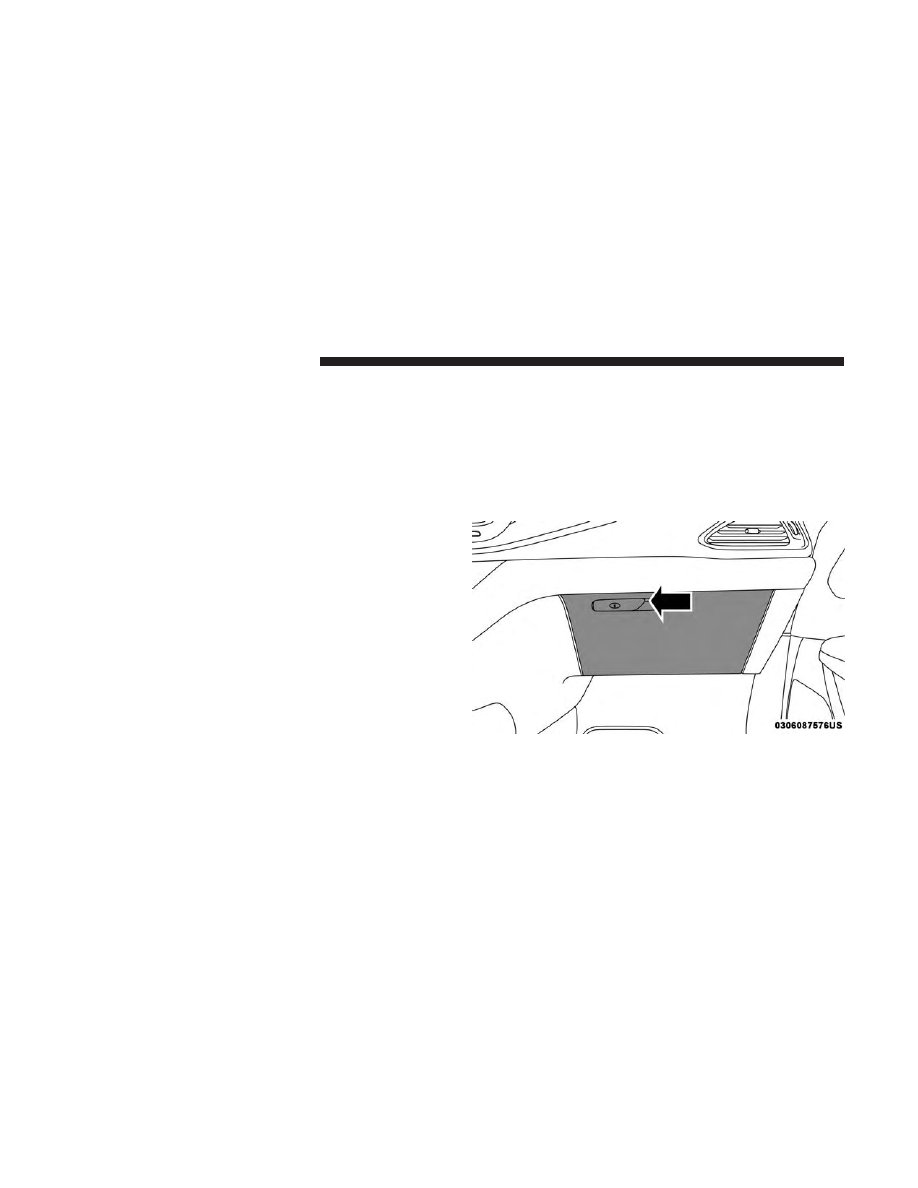

Glove Compartment

The glove compartment is located on the passenger side of
the instrument panel.

To open the glove compartment, pull the release handle.

Release Handle

166

GETTING TO KNOW YOUR VEHICLE

Front Door Storage

Both interior front door panels have multiple pockets for
storage.

WARNING!

If containers of hot liquid are placed in the bottle
holder, they can spill when the door is closed, burning
the occupants. Be careful when closing the doors to
avoid injury.

Instrument Panel Drawer

There is a storage drawer located in the lower center of the
instrument panel. It can be released by pushing the access
button above it. The drawer is actuator assisted once the
access button is pushed. Pull drawer outward to the fully
open position.

Front Door Storage

Drawer Access Button

3

GETTING TO KNOW YOUR VEHICLE

167

CAUTION!

The storage drawer must be closed while driving. If
left open during a collision, additional damage may
occur to property or the drawer mechanism.

Drawer Released

Drawer Fully Open

168

GETTING TO KNOW YOUR VEHICLE
