Exterior Bulbs

Bulb Number

High Intensity Discharge Headlamp

HID Bulb – D3S HID Bulb

Bi-Halogen Headlamp

9005HL+

Daytime Running Lamp

HID HDLP– LED

Hal HDLP– Reduced Voltage LB 9005HL+

Front Turn Signal Lamp

PWY24W SV

Side Marker Lamp

W3W

Front Park Lamp

Hal HDLP – PWY24W SV (common with turn)

Base Hal HDLP – LED in light pipe

HID HDLP – LED in light guide (common with DRL)

Front Fog Lamp

H11

LED Front Fog Lamp

LED (Serviced at Authorized Dealer)

Center High Mounted Stop (CHMSL) Lamp

LED (Serviced at Authorized Dealer)

Stop/Turn Signal Lamp

W21W

Rear Tail/Side Marker Lamp

LED (Serviced at Authorized Dealer)

Backup Lamp

921

License Lamp

W5W

7

MAINTAINING YOUR VEHICLE

489

BULB REPLACEMENT

NOTE:

Lens fogging can occur under certain atmospheric

conditions. This will usually clear as atmospheric condi-
tions change to allow the condensation to change back into
a vapor. Turning the lamps on will usually accelerate the
clearing process.

Low Beam And High Beam Headlamps

Bi-Xenon High Intensity Discharge (HID)
Headlamps — If Equipped

The headlamps contain a type of high voltage discharge
light source. High voltage can remain in the circuit even
with the headlamp switch off. Because of this, you should
not attempt to service a HID headlamp light source your-
self. If an HID headlamp light source fails, take your
vehicle to an authorized dealer for service.

NOTE:

On vehicles equipped with HID headlamps, when

the headlamps are turned on, there is a blue hue to the
lights. This diminishes and becomes more white after
approximately 10 seconds, as the system charges.

WARNING!

A transient high voltage occurs at the bulb sockets of
HID headlamps when the headlamp switch is turned
ON. It may cause serious electrical shock or electrocu-
tion if not serviced properly. See your authorized
dealer for service.

Bi-Halogen Headlamps

1. Remove the top pushpin on the headlamp access door in

the wheel liner to access the headlamp assembly.

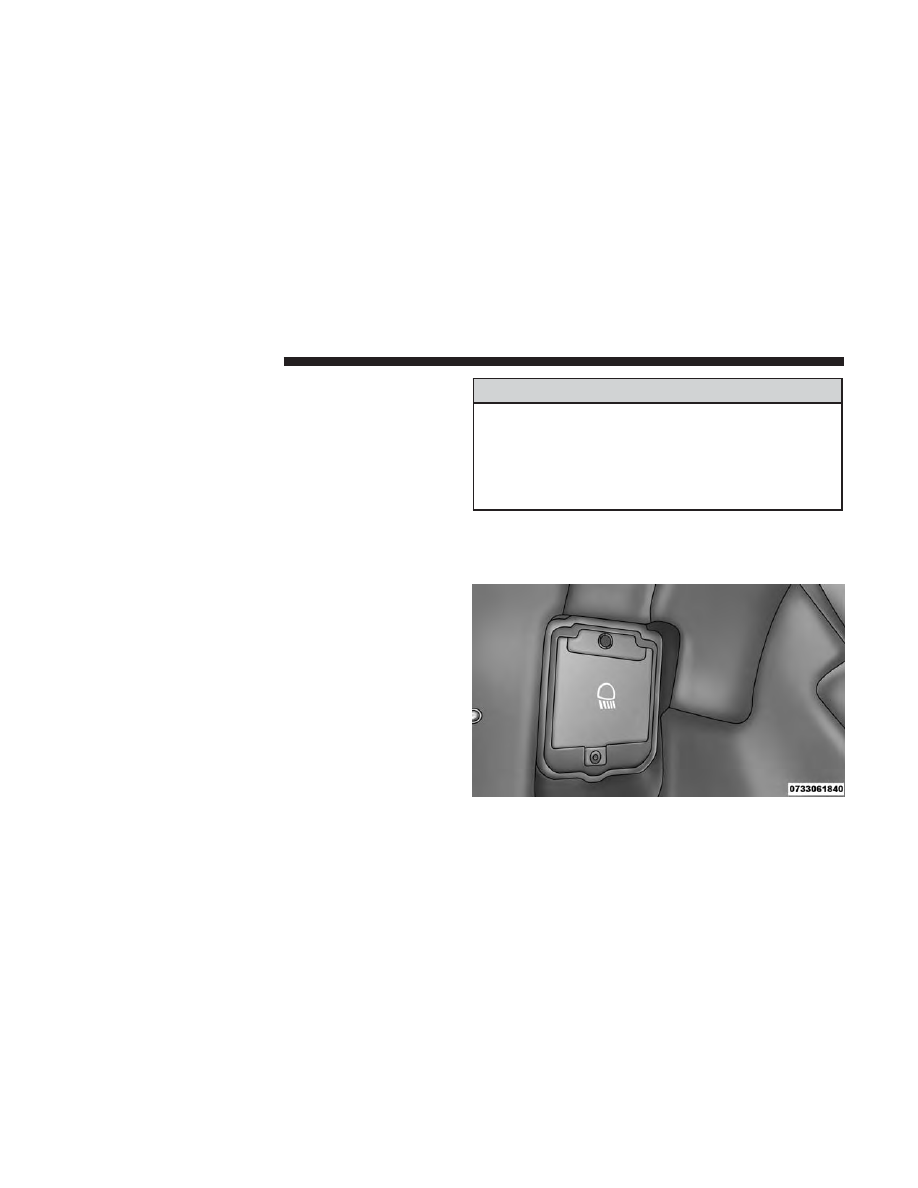

Access Door

490

MAINTAINING YOUR VEHICLE

2. Reach behind the headlamp housing to access the

headlamp bulb cap.

3. Firmly grasp the headlamp bulb cap and rotate it

counterclockwise to unlock it.

4. Firmly grasp the headlamp bulb socket assembly and

rotate counterclockwise to remove from the housing.

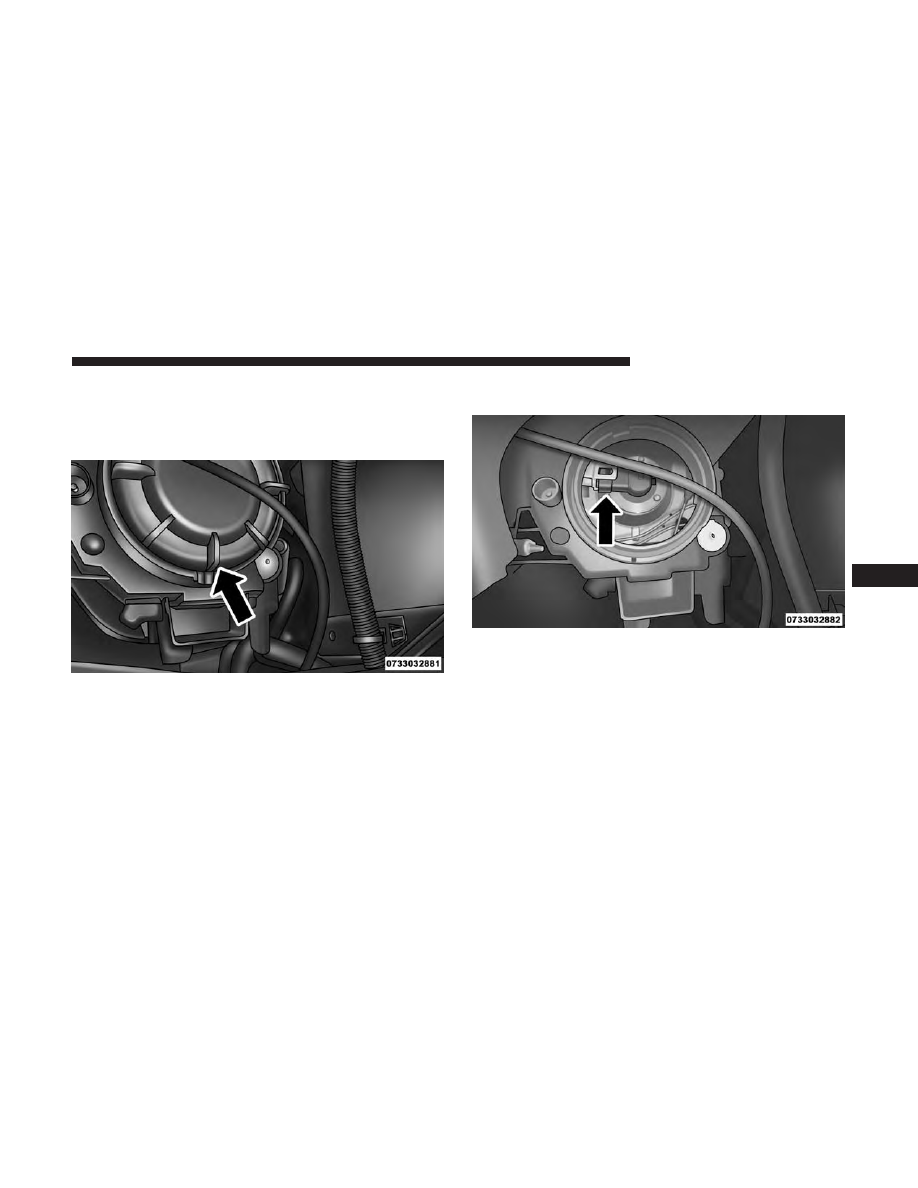

Headlamp Bulb Cap

Headlamp Bulb Socket

7

MAINTAINING YOUR VEHICLE

491

5. Disconnect the bulb from the electrical connector and

then connect the replacement bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with any oily surface, clean the
bulb with rubbing alcohol.

6. Install the bulb and connector assembly into the head-

lamp housing and rotate clockwise to lock it in place.

7. Install the headlamp bulb cap in the headlamp housing

and rotate clockwise to lock it in place.

8. Lock headlamp access door in wheel liner.

Front Turn Signal Lamp

1. Open the hood.

NOTE:

Removal of the air cleaner filter housing may be

necessary prior to replacing bulbs in the lamp assembly on
the passenger side of the vehicle.

2. Remove the beauty cover, by removing all push pins

and lifting beauty cover.

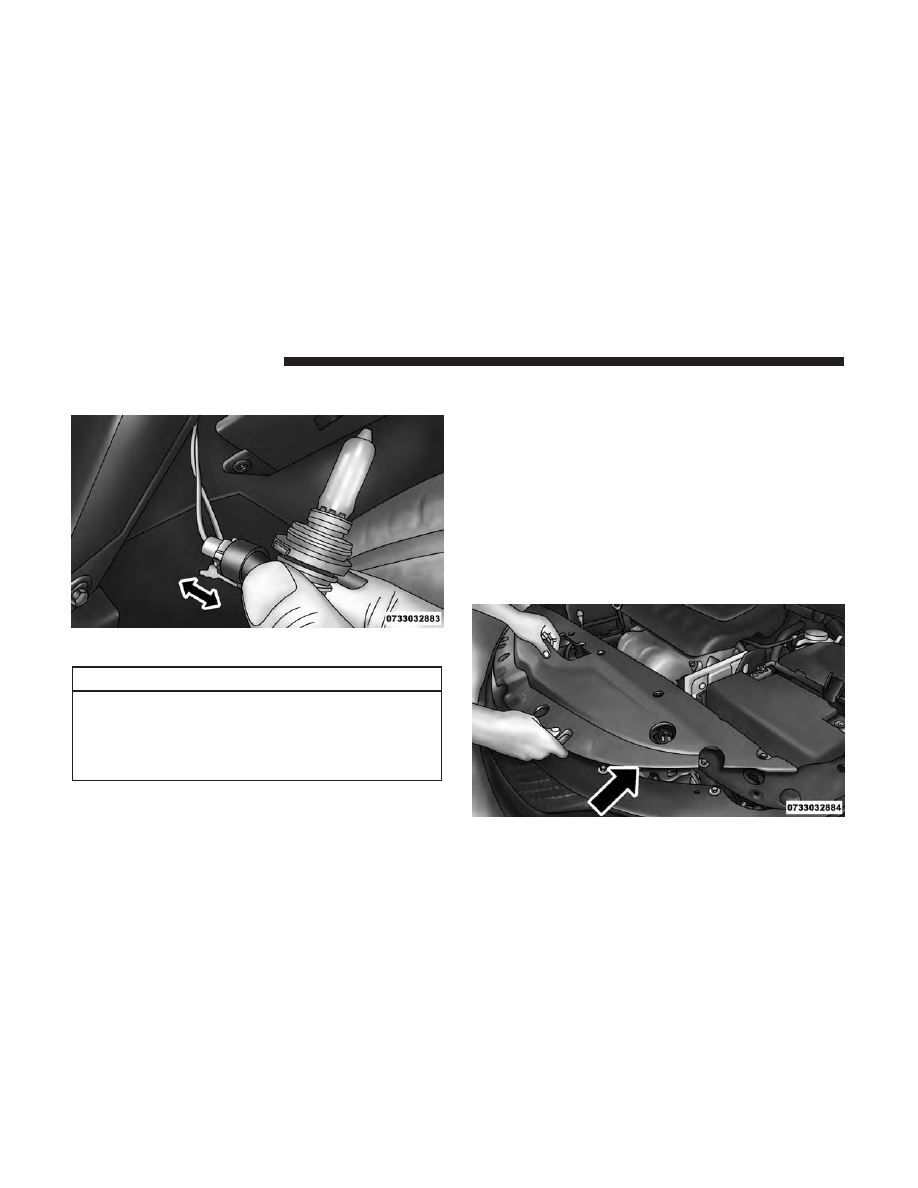

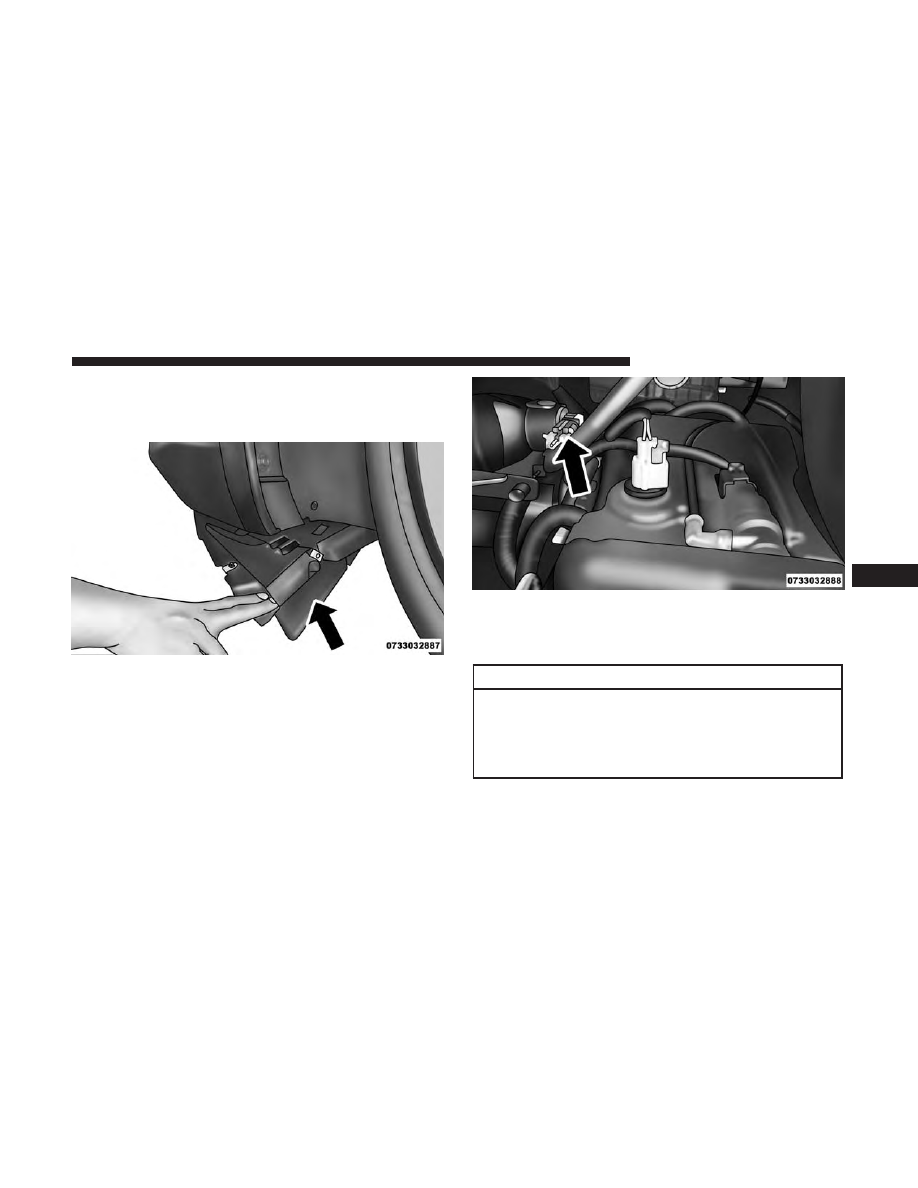

Headlamp Bulb

Beauty Cover

492

MAINTAINING YOUR VEHICLE

3. Remove the brace by removing the four fasteners and

loosening the 5th inboard fastener.

4. Twist the front turn signal lamp socket assembly coun-

terclockwise, and then remove the front turn signal
lamp assembly from the lamp housing.

5. Pull the bulb out of the socket and insert the replace-

ment bulb.

6. Install the front turn signal lamp socket assembly into

the housing, and rotate the front turn signal lamp socket
clockwise to lock it in place.

7. Install air cleaner filter housing, if removed.

8. Install brace, brace bolts and tighten as shown.

9. Install beauty cover.

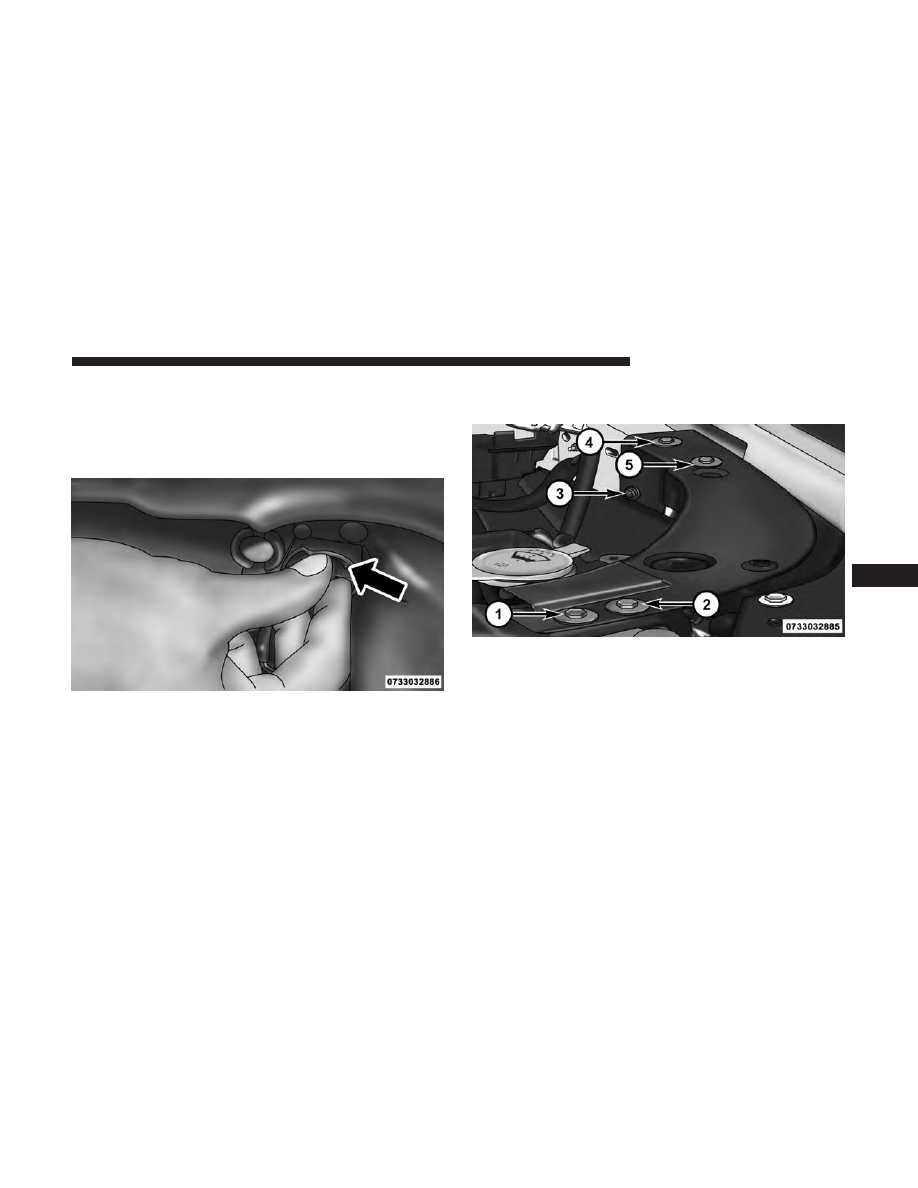

Front Turn Signal Lamp Socket

Brace Bolt Tightening Sequence

7

MAINTAINING YOUR VEHICLE

493

Front Side Marker Lamps

1. Remove the three fasteners from the inner wheel liner

and carefully peel back liner for access.

2. Firmly grasp the front side marker lamp socket and

rotate 1/4 turn counterclockwise to remove it from the
lamp assembly.

3. Remove bulb from the front side marker lamp socket

and replace with a new bulb.

4. Install front side marker lamp socket in lamp assembly

and rotate 1/4 turn clockwise to lock into place.

5. Position the inner wheel liner in place and install the

three fasteners.

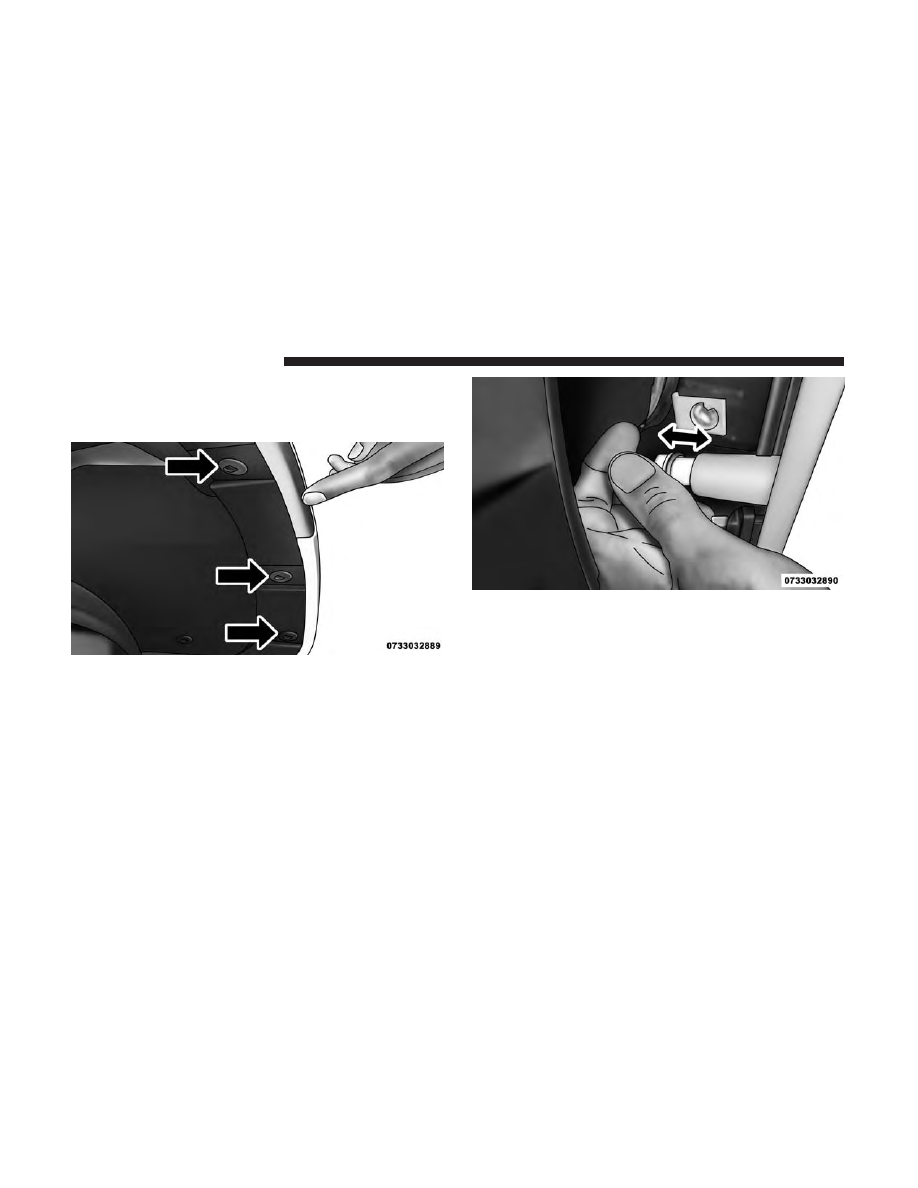

Inner Wheel Liner Fasteners

Front Side Marker Lamp Bulb Removal

494

MAINTAINING YOUR VEHICLE

Front Fog Lamp

1. Remove the three fasteners from the lower closeout, and

peel down the lower closeout.

2. Reach behind the fog lamp housing to access the bulb.

3. Rotate the front fog lamp socket counterclockwise, and

remove the bulb and socket assembly from the front fog
lamp housing.

4. Pull the bulb out of the socket and insert the replace-

ment bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with any oily surface, clean the
bulb with rubbing alcohol.

5. Install the front fog lamp socket assembly into the into

the front fog lamp housing, and rotate the connector
clockwise to lock it in place.

Lower Closeout

Front Fog Lamp Socket

7

MAINTAINING YOUR VEHICLE

495

6. Position the lower closeout panel in place and secure

with the three fasteners.

Backup Lamps (Passenger Side)

1. Open trunk lid.

2. Remove the passenger side access cover.

3. Remove the inner trunk lid handle cover.

4. Remove the two screws and remove the inner trunk lid

handle.

NOTE:

If necessary remove any additional inner deck lid

trim push pins to gain access.

5. Gently pull back the inner deck panel behind the trunk

lid lamp housing to expose the backup lamp socket.

6. Rotate the backup lamp socket counter clockwise 1/4

turn to remove the backup lamp socket from the trunk
lid lamp housing.

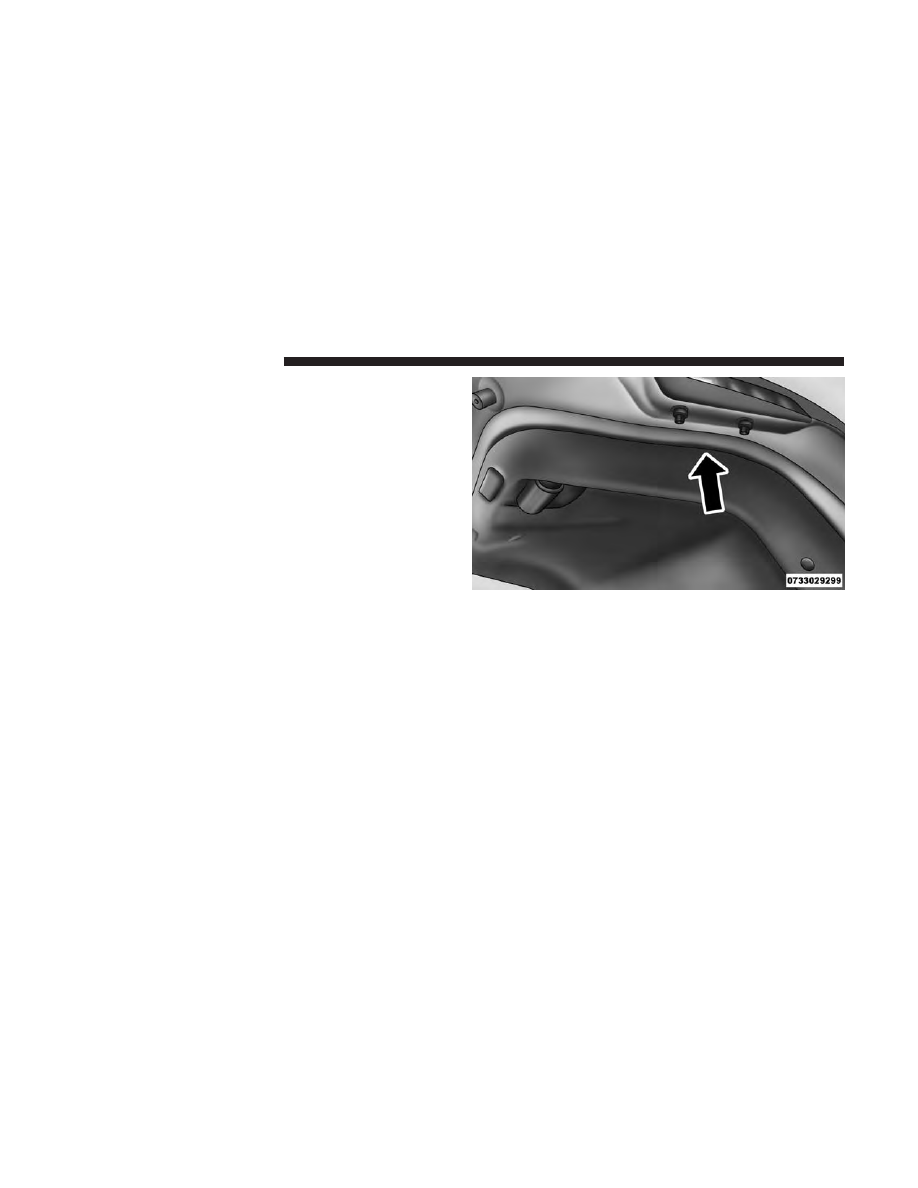

Inner Deck Panel

496

MAINTAINING YOUR VEHICLE

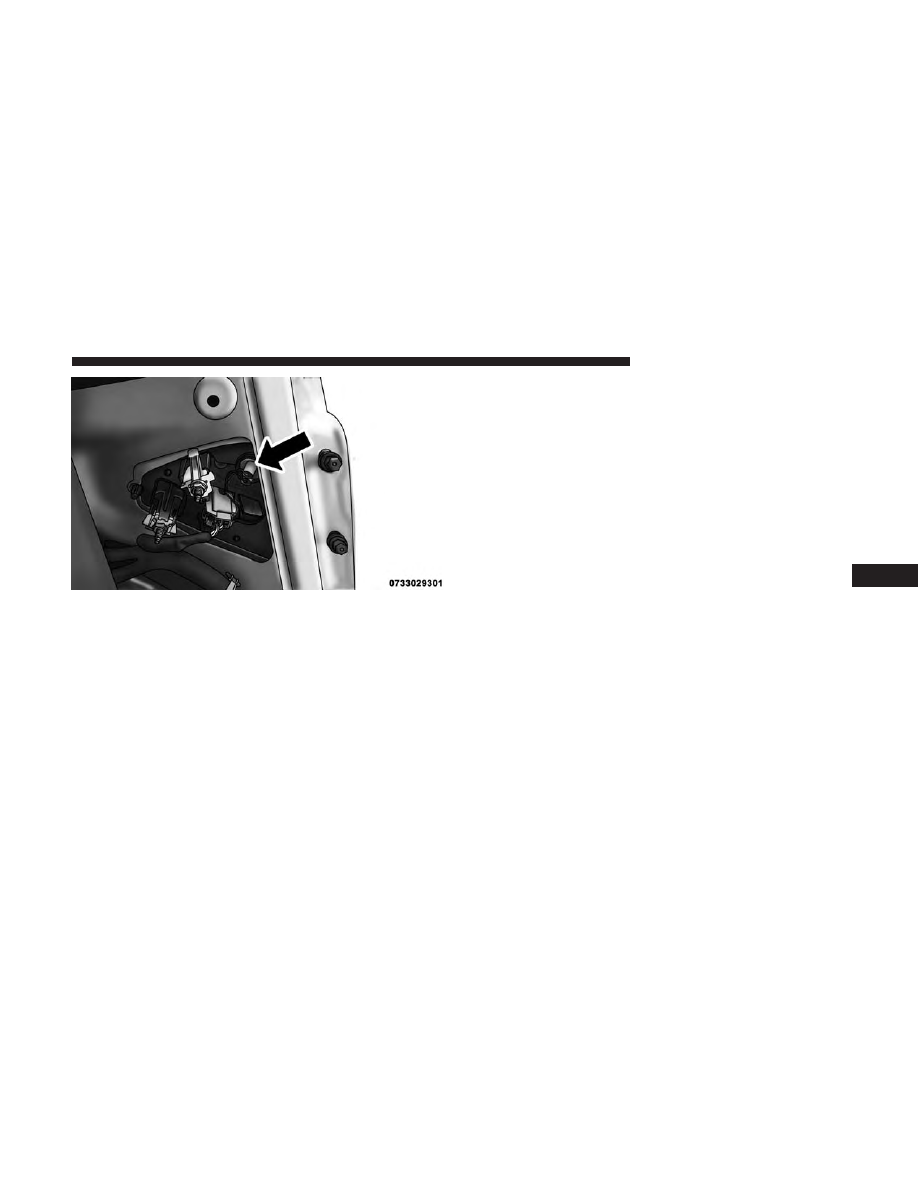

Backup Lamp Socket

7. Remove the bulb from the socket and install the replace-

ment bulb.

8. Install the backup lamp socket into the trunk lid lamp

housing.

9. Rotate backup lamp socket clockwise 1/4 turn to lock it

into place.

10. Reposition the inner deck panel and secure with a push

pin if removed.

11. Install access cover.

Backup Lamps (Driver Side)

1. Open trunk lid.

2. Remove the drivers side access cover.

3. Remove inner deck lid support push pin.

NOTE:

If necessary remove any additional inner deck lid

trim push pins to gain access.

4. Gently pull back the inner deck panel behind the trunk

lid lamp housing to expose the backup lamp socket.

NOTE:

Passenger side is shown. The driver’s side is

similar.

7

MAINTAINING YOUR VEHICLE

497

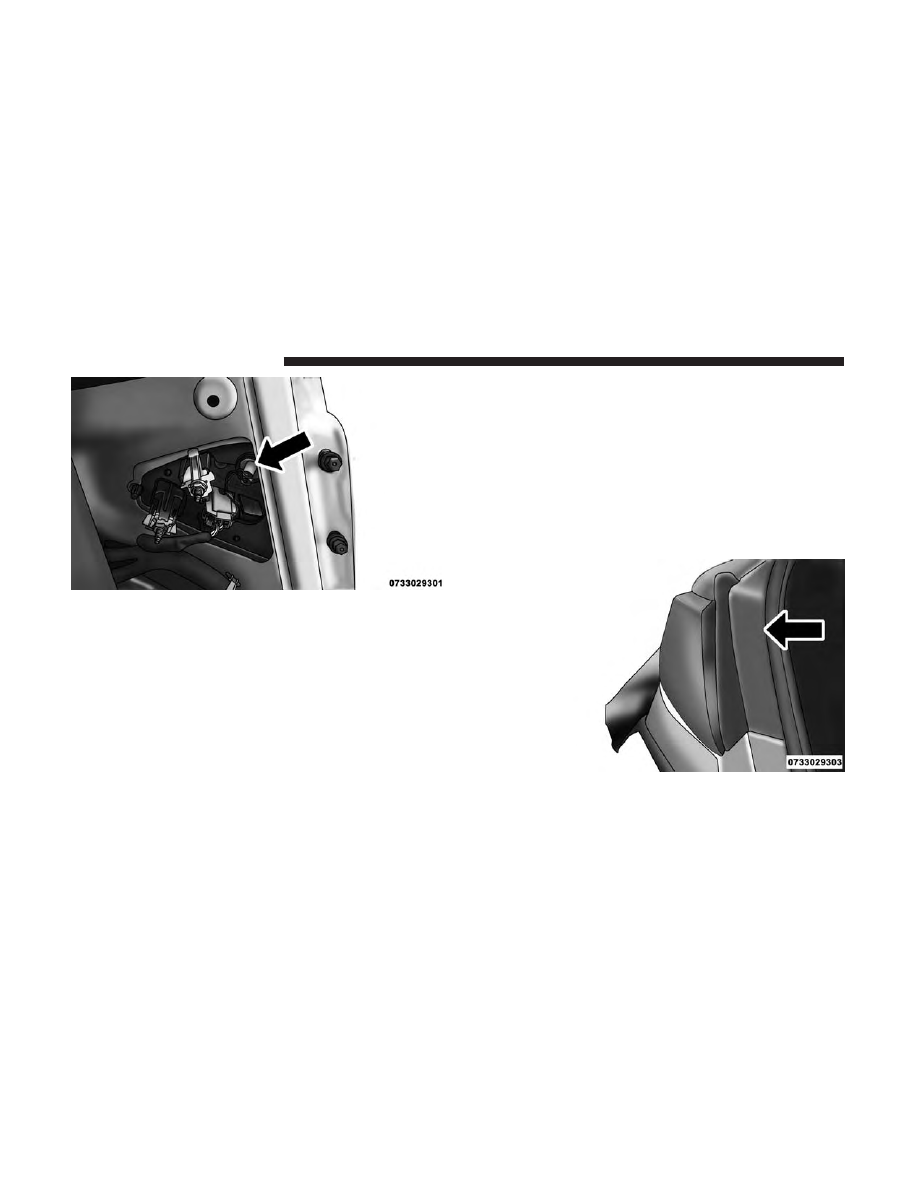

Backup Lamp Socket

5. Rotate the backup lamp socket counter clockwise 1/4

turn to remove the backup lamp socket from the trunk
lid lamp housing.

6. Remove the bulb from the socket and install the replace-

ment bulb.

7. Install the backup lamp socket into the trunk lid lamp

housing.

8. Rotate backup lamp socket clockwise 1/4 turn to lock it

into place.

9. Reposition the inner deck panel and secure with a push

pin if removed.

10. Install the access cover.

Stop/Rear Turn Signal Lamp

1. Open the trunk lid.

2. Remove the tail lamp housing beauty cover by grasping

the top edge and pulling rearward to expose the tail
lamp housing bolts.

3. Remove the tail lamp housing bolts.

Tail Lamp Beauty Cover

498

MAINTAINING YOUR VEHICLE

4. Pull the tail lamp housing directly rearward to dislodge

the two out bored ball studs from the socket fasteners.

NOTE:

It may be necessary to use significant force to

remove the two out bored ball studs from the socket
fasteners to remove the tail lamp housing.

5. Rotate the stop/rear turn signal lamp socket 1/4 turn

counterclockwise and remove it from the tail lamp
housing.

6. Remove the bulb from the socket and install the replace-

ment bulb.

7. Install the bulb socket into the tail lamp housing and

rotate the bulb socket ¼ turn clockwise to lock it in
place.

8. Install the tail lamp housing.

9. Install the tail lamp housing beauty cover.

License Plate Lamp

1. Remove the screw of the license plate lamp assembly

and pull down on the license plate lamp assembly to
remove.

2. Remove the bulb from the socket and install the replace-

ment bulb.

3. Install the license plate lamp assembly.

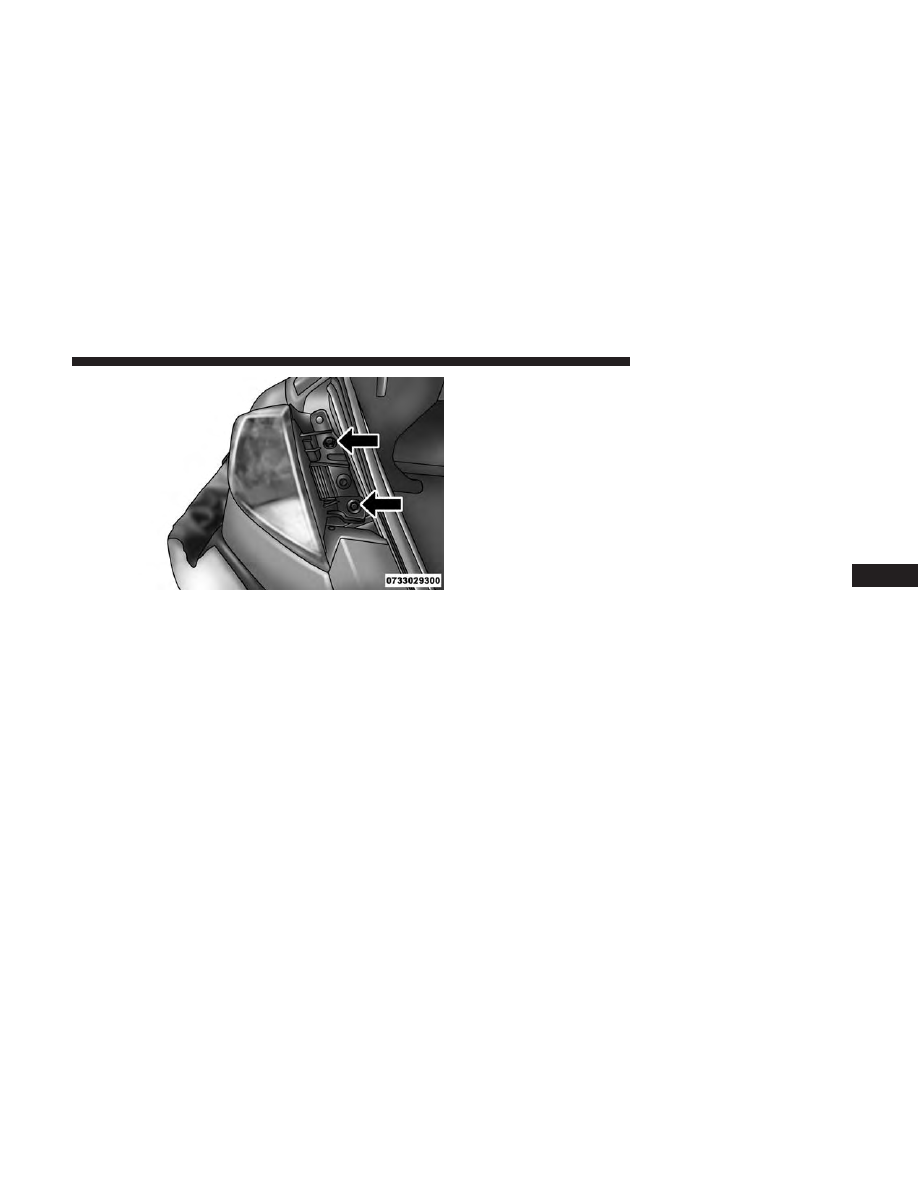

Tail Lamp Bolts

7

MAINTAINING YOUR VEHICLE

499

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
2.4L and 3.6L Engines

15.8 Gallons

60 Liters

Engine Oil With Filter
2.4 Liter Engine (SAE 0W-20,
API Certified)

5.5 Quarts

5.2 Liters

3.6 Liter Engine (SAE 5W-20,
API Certified)

6 Quarts

5.6 Liters

Cooling System*
2.4 Liter Engine (MOPAR Antifreeze/
Engine Coolant 10 Year/
150,000 Mile Formula)

7.2 Quarts

6.8 Liters

3.6 Liter Engine (MOPAR Antifreeze/
Engine Coolant 10 Year/
150,000 Mile Formula)

8.7 Quarts

8.2 Liters

* Includes heater and coolant reservoir filled to MAX level.

500

MAINTAINING YOUR VEHICLE

FLUIDS, LUBRICANTS, AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

We recommend you use MOPAR Antifreeze/Coolant
10 Year/150,000 Mile Formula OAT (Organic Additive
Technology) or equivalent meeting the requirements of
FCA Material Standard MS.90032.

Engine Oil – 2.4L Engine

We recommend you use SAE 0W-20 API Certified Engine
Oil, meeting the requirements of FCA Material Standard
MS-6395 such as MOPAR, Pennzoil, and Shell Helix. Refer
to your engine oil filler cap for correct SAE grade.

Engine Oil – 3.6L Engine

We recommend you use API Certified SAE 5W-20 Engine
Oil, meeting the requirements of FCA Material Standard
MS-6395 such as MOPAR, Pennzoil, and Shell Helix. Refer
to your engine oil filler cap for correct SAE grade.

Engine Oil Filter

We recommend you use a MOPAR Engine Oil Filter.

Spark Plugs

We recommend you use MOPAR Spark Plugs.

Fuel Selection – 2.4L Engine

87 Octane, 0-15% Ethanol.

Fuel Selection – 2.4L Flex Fuel (E85) Engine – If Equipped

87 Octane, Up To 85% Ethanol.

Fuel Selection – 3.6L Engine

87 Octane, 0-15% Ethanol.

Fuel Selection – 3.6L Flex Fuel (E85) Engine – If Equipped

87 Octane, Up To 85% Ethanol.

7

MAINTAINING YOUR VEHICLE

501

CAUTION!

• Mixing of engine coolant (antifreeze) other than speci-

fied Organic Additive Technology (OAT) engine cool-
ant (antifreeze), may result in engine damage and may
decrease corrosion protection. Organic Additive Tech-
nology (OAT) engine coolant is different and should
not be mixed with Hybrid Organic Additive Technol-
ogy (HOAT) engine coolant (antifreeze) or any “glob-
ally compatible” coolant (antifreeze). If a non-OAT
engine coolant (antifreeze) is introduced into the cool-
ing system in an emergency, the cooling system will
need to be drained, flushed, and refilled with fresh

(Continued)

CAUTION! (Continued)

OAT coolant (conforming to MS.90032), by an autho-
rized dealer as soon as possible.

• Do not use water alone or alcohol-based engine

coolant (antifreeze) products. Do not use additional
rust inhibitors or antirust products, as they may not
be compatible with the radiator engine coolant and
may plug the radiator.

• This vehicle has not been designed for use with

propylene glycol-based engine coolant (antifreeze).
Use of propylene glycol-based engine coolant (anti-
freeze) is not recommended.

502

MAINTAINING YOUR VEHICLE

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission

Use only MOPAR ZF 8&9 Speed ATF Automatic Transmis-
sion Fluid, or equivalent.
Failure to use the correct fluid may affect the function or
performance of your transmission.

Brake Master Cylinder

We recommend you use MOPAR DOT 3 Brake Fluid,
SAE J1703 should be used. If DOT 3, SAE J1703 brake fluid
is not available, then DOT 4 is acceptable. Use only
recommended brake fluids.

7

MAINTAINING YOUR VEHICLE

503
