• Avoid using abrasive compounds and power buffing that

may diminish the gloss or thin out the paint finish.

CAUTION!

• Do not use abrasive or strong cleaning materials such

as steel wool or scouring powder that will scratch
metal and painted surfaces.

• Use of power washers exceeding 1,200 psi (8 274 kPa)

can result in damage or removal of paint and decals.

Special Care
• If you drive on salted or dusty roads or if you drive near

the ocean, hose off the undercarriage at least once a
month.

• It is important that the drain holes in the lower edges of

the doors, rocker panels, and trunk be kept clear and
open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• If your vehicle is damaged due to a collision or similar

cause that destroys the paint and protective coating,
have your vehicle repaired as soon as possible. The cost
of such repairs is considered the responsibility of the
owner.

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider mud

or stone shields behind each wheel.

• Use MOPAR Touch Up Paint on scratches as soon as

possible. Your authorized dealer has touch up paint to
match the color of your vehicle.

Wheel And Wheel Trim Care

• All wheels and wheel trim, especially aluminum and

chrome plated wheels, should be cleaned regularly with
a mild soap and water to prevent corrosion.

• To remove heavy soil and/or excessive brake dust, use

MOPAR Wheel Cleaner.

7

MAINTAINING YOUR VEHICLE

473

NOTE:

If your vehicle is equipped with Dark Vapor or

Black Satin Chrome wheels DO NOT USE wheel cleaners,
abrasives or polishing compounds. They will permanently
damage this finish and such damage is not covered by the
New Vehicle Limited Warranty. USE ONLY MILD SOAP
AND WATER WITH A SOFT CLOTH. Used on a regular
basis this is all that is required to maintain this finish.

CAUTION!

Do not use scouring pads, steel wool, a bristle brush, or
metal polishes. Do not use oven cleaner. These prod-
ucts may damage the wheel’s protective finish. Avoid
automatic car washes that use acidic solutions or harsh
brushes that may damage the wheel’s protective finish.
Only MOPAR Wheel Cleaner or equivalent is recom-
mended.

Stain Repel Fabric Cleaning Procedure — If
Equipped

Stain Repel seats may be cleaned in the following manner:

• Remove as much of the stain as possible by blotting with

a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.

• For tough stains, apply MOPAR Total Clean, or a mild

soap solution to a clean, damp cloth and remove stain.
Use a fresh, damp towel to remove soap residue.

• For grease stains, apply MOPAR Multi-Purpose Cleaner

to a clean, damp cloth and remove stain. Use a fresh,
damp towel to remove soap residue.

• Do not use any harsh solvents or any other form of

protectants on Stain Repel products.

Interior Care

Use MOPAR Total Clean to clean fabric upholstery and
carpeting.

Use MOPAR Total Clean to clean vinyl upholstery.

MOPAR Total Clean is specifically recommended for
leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt can
act as an abrasive and damage the leather upholstery and
should be removed promptly with a damp cloth. Stubborn
soils can be removed easily with a soft cloth and MOPAR
Total Clean. Care should be taken to avoid soaking your
leather upholstery with any liquid. Please do not use
polishes, oils, cleaning fluids, solvents, detergents, or

474

MAINTAINING YOUR VEHICLE

ammonia-based cleaners to clean your leather upholstery.
Application of a leather conditioner is not required to
maintain the original condition.

NOTE:

Power washing is not allowed inside the vehicle

(both passenger and cargo area).

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in closed
areas they may cause respiratory harm.

CAUTION!

Direct contact of air fresheners, insect repellents, sun-
tan lotions, or hand sanitizers to the plastic, painted, or
decorated surfaces of the interior may cause permanent
damage. Wipe away immediately.

CAUTION!

Damage caused by these type of products may not be
covered by your New Vehicle Limited Warranty.

CAUTION!

Do not use Alcohol and Alcohol-based and/or Keton
based cleaning products to clean leather seats, as
damage to the seat may result.

Cleaning Headlights

Your vehicle is equipped with plastic headlights and fog
lights that are lighter and less susceptible to stone breakage
than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution followed
by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces

All glass surfaces should be cleaned on a regular basis with
MOPAR Glass Cleaner, or any commercial household-type
glass cleaner. Never use an abrasive type cleaner. Use
caution when cleaning the inside rear window equipped

7

MAINTAINING YOUR VEHICLE

475

with electric defrosters or windows equipped with radio
antennas. Do not use scrapers or other sharp instrument
that may scratch the elements.

When cleaning the rear view mirror, spray cleaner on the
towel or cloth that you are using. Do not spray cleaner
directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses

The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft cloth. A mild soap solution may be

used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
cloth.

2. Dry with a soft cloth.

Seat Belt Maintenance

Do not bleach, dye or clean the belts with chemical solvents
or abrasive cleaners. This will weaken the fabric. Sun
damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the vehicle
to wash them. Dry with a soft cloth.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

NOTE:

If the belts retract slowly, inspect the upper turning

loop for soiling. If soiling is present, clean with a wet soft
cloth until all residue is removed.

WARNING!

A frayed or torn belt could rip apart in a collision and
leave you with no protection. Inspect the belt system
periodically, checking for cuts, frays, or loose parts.
Damaged parts must be replaced immediately. Do not
disassemble or modify the system. Seat belt assemblies
must be replaced after a collision if they have been
damaged (i.e., bent retractor, torn webbing, etc.).

FUSES

WARNING!

• When replacing a blown fuse, always use an appro-

priate replacement fuse with the same amp rating as
the original fuse. Never replace a fuse with another
fuse of higher amp rating. Never replace a blown

(Continued)

476

MAINTAINING YOUR VEHICLE

WARNING! (Continued)

fuse with metal wires or any other material. Failure
to use proper fuses may result in serious personal
injury, fire and/or property damage.

• Before replacing a fuse, make sure that the ignition is

off and that all the other services are switched off
and/or disengaged.

• If the replaced fuse blows again, contact an autho-

rized dealer.

• If a general protection fuse for safety systems (air

bag system, braking system), power unit systems
(engine system, gearbox system) or steering system
blows, contact an authorized dealer.

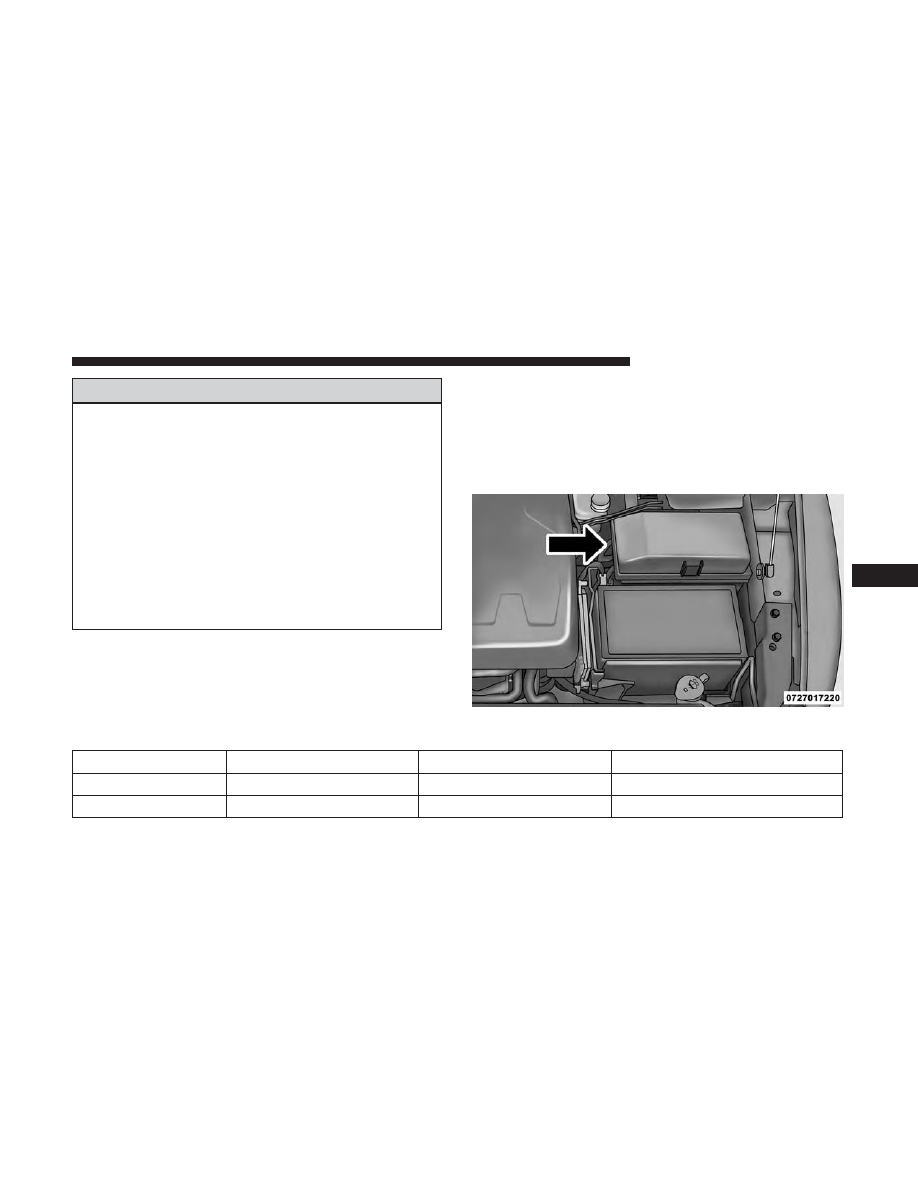

Power Distribution Center (Fuses)

The Power Distribution Center is located in the engine
compartment near the battery. This center contains car-
tridge fuses, mini-fuses, micro-fuses, circuit breakers and
relays. A label that identifies each component is printed on
the inside of the cover.

Cavity

Cartridge Fuse

Blade Fuse

Description

F06

–

–

Not Used

F07

–

–

Not Used

Power Distribution Center

7

MAINTAINING YOUR VEHICLE

477

Cavity

Cartridge Fuse

Blade Fuse

Description

F08

–

25 Amp Clear

Engine Control Module (ECM)/

Fuel Inj.

F09

–

–

Not Used

F10

–

20 Amp Yellow

Power Transfer Unit (PTU) – If

Equipped

F11

–

–

Not Used

F12

–

20 Amp Yellow

Brake Vacuum Pump – If

Equipped

F13

–

10 Amp Red

Engine Control Module (ECM)/

VSM (Engine Stop/Start Only)

F14

–

10 Amp Red

Drivetrain Control Module

(DTCM)/Power Transfer Unit

(PTU) – If Equipped/RDM/

Brake System Module (BSM)/

Brake Pedal Switch/EPB (Electric

Park Brake)

F15

–

–

Not Used

F16

–

20 Amp Yellow

Ignition Coil

F17

–

–

Not Used

478

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Blade Fuse

Description

F18

–

–

Not Used

F19

40 Amp Green

–

Starter Solenoid

F20

–

10 Amp Red

A/C Compressor Clutch

F21

–

–

Not Used

F22

–

5 Amp Tan

Radiator Fan Enable

F23

–

70 Amp Tan

Body Controller Module (BCM) –

Feed 2

F23

–

50 Amp Red

Voltage Stability Module (VSM)

#2 – If Equipped With Engine

Stop/Start Option

F24

–

–

Not Used

F25B

–

20 Amp Yellow

Front Washer Pump – If

Equipped with Engine Stop/Start

Option

F26

–

–

Not Used

F27

–

–

Not Used

F28

–

15 Amp Blue

Transmission Control Module

(TCM)

7

MAINTAINING YOUR VEHICLE

479

Cavity

Cartridge Fuse

Blade Fuse

Description

F29

–

–

Not Used

F30

–

10 Amp Red

Engine Control Module (ECM)/

EPS/Fuel Pump Relay Feed

F31

–

–

Not Used

F32

–

–

Not Used

F33

–

–

Not Used

F34

–

–

Not Used

F35

–

–

Not Used

F36

–

–

Not Used

F37

50 Amp Red

–

Radiator Fan PWM Controller

F38

–

–

Not Used

F39

40 Amp Green

–

HVAC Blower Motor

F40

–

–

Not Used

F41

50 Amp Red

–

Voltage Stability Module (VSM)

#1 – If Equipped With Engine

Stop/Start Option

F41

60 Amp Yellow

–

Body Controller Module (BCM) –

Feed 1

480

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Blade Fuse

Description

F42

–

–

Not Used

F43

–

20 Amp Yellow

Fuel Pump Motor

F44

–

–

Not Used

F45

30 Amp Pink

–

Passenger Door Module (PDM) –

If Equipped

F46

25 Amp Clear

–

Sunroof – If Equipped

F47

–

–

Not Used

F48

30 Amp Pink

–

Driver Door Module (DDM)

F49

30 Amp Pink

–

Power Inverter (115V A/C) – If

Equipped

F50

30 Amp Pink

–

Windshield Wiper Smart Motor

(WWSM)

F51

–

–

Not Used

F52

–

–

Not Used

F53

30 Amp Pink

–

Brake System Module BSM &

Valves

F54

30 Amp Pink

–

Body Controller Module (BCM) –

Feed 3

7

MAINTAINING YOUR VEHICLE

481

Cavity

Cartridge Fuse

Blade Fuse

Description

F55

–

10 Amp Red

Blind Spot Sensors/Compass/

Rearview Camera – If Equipped

F56

–

15 Amp Blue

Ignition Node Module

(IGNM)/RF Hub

F57

–

–

Not Used

F58

–

10 Amp Red

Occupant Classification Module/

Voltage Stability Module (VSM)

#2 – If Equipped With Engine

Stop/Start Option

F59

30 Amp Pink

–

Drivetrain Control Module

(DTCM)

F60

–

20 Amp Yellow

Power Outlet – Center Console

F61

–

–

Not Used

F62

–

–

Not Used

F63

–

20 Amp Yellow

Front Heated Seats – If Equipped

F64

–

20 Amp Yellow

Heated Steering Wheel – If

Equipped

482

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Blade Fuse

Description

F65

–

10 Amp Red

In Vehicle Temperature Sensor/

Humidity Sensor/Driver Assist

System Module (DASM)/Park

Assist (PAM) – If Equipped With

Engine Stop/Start Option

F66

–

15 Amp Blue

Instrument Panel Cluster (IPC)/

(Electronic Climate Control

(ECC)) HVAC

F67

–

10 Amp Red

In Vehicle Temperature Sensor/

Humidity Sensor/Drivers Assist

System Module (DASM)/Park

Assist (PAM) – If Equipped

F68

–

–

Not Used

F69

–

10 Amp Red

Gear Shift Module (GSM)/Active

Grill Shutter (AGS). – If

Equipped/EPB SW

F70

–

5 Amp Tan

Intelligent Battery Sensor (IBS) –

If Equipped with Engine Stop/

Start Option

7

MAINTAINING YOUR VEHICLE

483

Cavity

Cartridge Fuse

Blade Fuse

Description

F71

–

20 Amp Yellow

HID Headlamp Right – If

Equipped with Engine Stop/Start

Option

F72

–

10 Amp Red

Heated Mirrors – If Equipped

F73

–

–

Not Used

F74

30 Amp Pink

–

Rear Defroster/Defogger

F75

–

20 Amp Yellow

Cigar Lighter

F76

–

10 Amp Red

Drivers Window SW– If

Equipped

F77

–

10 Amp Red

UCI Port/Brake Pedal Switch

F78

–

10 Amp Red

Diagnostic Port/Steering Column

Control Module (SCCM)

F79

–

10 Amp Red

Integrated Center Stack (ICS)/

Switch Bank/Instrument Panel

Cluster (IPC)/EPB SW

F80

–

20 Amp Yellow

Radio

F81

–

–

Not Used

F82

–

–

Not Used

F83

20 Amp Blue

–

Engine Control Module (ECM)

484

MAINTAINING YOUR VEHICLE

Cavity

Cartridge Fuse

Blade Fuse

Description

F84

30 Amp Pink

–

Electric Park Brake (EPB) – Left

F85

–

–

Not Used

F86

–

20 Amp Yellow

Horns – If Equipped With Engine

Stop/Start Option

F87A

–

20 Amp Yellow

HID Headlamp Left – If

Equipped Engine Stop/Start Op-

tion

F88

–

10 Amp Red

Collision Mitigation Module

(CMM)/Electrochromatic Mirror/

Haptic Lane Feedback Module

(Half)/Humidity Sensor– If

Equipped

F89

–

–

Not Used

F90

–

–

Not Used

F91

–

–

Not Used

F92

–

–

Not Used

F93

40 Amp Green

–

Brake System Module (BSM) –

Pump Motor – If Equipped

F94

30 Amp Pink

–

Electric Park Brake (EPB) – Right

7

MAINTAINING YOUR VEHICLE

485

Cavity

Cartridge Fuse

Blade Fuse

Description

F95

–

10 Amp Red

Electrochromatic Mirror/Rain/

Pass. Window SW/Power Outlet

Console Illumination/Sensor/

Sunroof – If Equipped

F96

–

10 Amp Red

Occupant Restraint Controller

(ORC) (Airbag)

F97

–

10 Amp Red

Occupant Restraint Controller

(ORC) (Airbag)

F98

–

25 Amp Clear

Audio Amplifier – If Equipped

F99

–

–

Not Used

F100

–

–

Not Used

486

MAINTAINING YOUR VEHICLE

Interior Fuses

The interior fuse panel is located in the passenger compart-
ment on the left side dash panel under the instrument
panel.

Cavity

Blade Fuse

Description

F13

15 Amp Blue

Low Beam Left

F32

10 Amp Red

Interior Lighting

F36

10 Amp Red

Intrusion Module / Siren

F37

7.5 Amp Brown

Aux. Switch Bank Module (ASBM)

F38

20 Amp Yellow

All Doors Lock/Unlock

F43

20 Amp Yellow

Washer Pump Front

F48

20 Amp Yellow

Horns

F49

7.5 Amp Brown

Lumbar Support

F51

10 Amp Red

Driver Window Switch / Power Mirrors – If Equipped

F53

7.5 Amp Brown

UCI Port (USB & AUX)

F89

5 Amp Tan

Trunk Lamp

F91

5 Amp Tan

Fog Lamp Front Left

F92

5 Amp Tan

Fog Lamp Front Right

F93

10 Amp Red

Low Beam Right

7

MAINTAINING YOUR VEHICLE

487

VEHICLE STORAGE

If you are leaving your vehicle dormant for more than 21
days you may want to take steps to protect your battery.
You may:
• Disconnect the negative cable from the battery.

• Anytime you store your vehicle, or keep it out of service

(i.e. vacation) for two weeks or more, run the air
conditioning system at idle for about five minutes in the
fresh air and high blower setting. This will ensure
adequate system lubrication to minimize the possibility
of compressor damage when the system is started again.

REPLACEMENT BULBS

Interior Bulbs

Bulb Number

Front Courtesy/Reading Lamp

578/W5W

Center Courtesy/Reading Lamp

578/W5W

Visor Vanity Lamp

A6220

Glove Compartment Lamp

A6220

Shift Indicator Lamp

IKLE14140

Rear Compartment (Trunk) Lamp

579

NOTE:

For lighted switches, see your authorized dealer for replacement.

488

MAINTAINING YOUR VEHICLE
