WARNING ALERTS

Front Distance

(in/cm)

Greater than

47 in (120 cm)

47-39 in

(120-100 cm)

39-25 in

(100-65 cm)

25-12 in

(65-30 cm)

Less than

12 in (30 cm)

Arcs — Left

None

None

None

2nd Flashing

1st Flashing

Arcs — Center

None

4th Solid

3rd Flashing

2nd Flashing

1st Flashing

Arcs — Right

None

None

None

2nd Flashing

1st Flashing

Audible Alert

Chime

None

None

None

Fast

Continuous

Radio Volume

Reduced

No

No

No

Yes

Yes

NOTE:

ParkSense will reduce the volume of the radio, if

on, when the system is sounding an audio tone.

Front Park Assist Audible Alerts

ParkSense will turn off the Front Park Assist audible alert
(chime) after approximately three seconds when an ob-
stacle has been detected, the vehicle is stationary, and brake
pedal is applied.

Adjustable Chime Volume Settings

Front and Rear chime volume settings can be selected from
the Customer-Programmable Features section of the

Uconnect System, refer to “Uconnect Settings” in “Under-
standing Your Instrument Panel” for further information.

If the Uconnect System is equipped, chime volume settings
will not be accessible from the Instrument Cluster Display.

The chime volume settings include LOW, MEDIUM, and
HIGH. The factory default volume setting is MEDIUM.

ParkSense will retain its last known configuration state
through ignition cycles.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

185

Enabling And Disabling ParkSense

ParkSense can be enabled and disabled with the ParkSense
switch, located on the switch panel below the Uconnect
display.

When the ParkSense switch is pushed to disable the
system,

the

instrument

cluster

will

display

the

“PARKSENSE OFF” message for approximately five sec-
onds. Refer to “Instrument Cluster Display” for further
information. When the gear selector is moved to REVERSE
and the system is disabled, the Instrument Cluster Display
will display the “PARKSENSE OFF” message for as long as
the vehicle is in REVERSE.

The ParkSense switch LED will be ON when ParkSense is
disabled or requires service. The ParkSense switch LED
will be OFF when the system is enabled. If the ParkSense
switch is pushed, and requires service, the ParkSense
switch LED will blink momentarily, and then the LED will
be ON.

Service The ParkSense Park Assist System

During vehicle start up, when the ParkSense System has
detected a faulted condition, the Instrument Cluster Dis-
play will actuate a single chime, once per ignition cycle,
and it will display the

⬙PARKSENSE UNAVAILABLE

WIPE REAR SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE

WIPE FRONT SENSORS

⬙, or the ⬙PARKSENSE UNAVAIL-

ABLE SERVICE REQUIRED

⬙ message for five seconds.

When the gear selector is moved to Reverse and the system
has detected a faulted condition, the Instrument Cluster
Display will display a

⬙PARKSENSE UNAVAILABLE

WIPE REAR SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE

WIPE FRONT SENSORS

⬙ or ⬙PARKSENSE UNAVAIL-

ABLE SERVICE REQUIRED

⬙ pop up message for five

seconds. After five seconds, a vehicle graphic will be
displayed with

⬙UNAVAILABLE⬙ at either the front or rear

sensor location depending on where the fault is detected.
The system will continue to provide arc alerts for the side
that is functioning properly. These arc alerts will interrupt

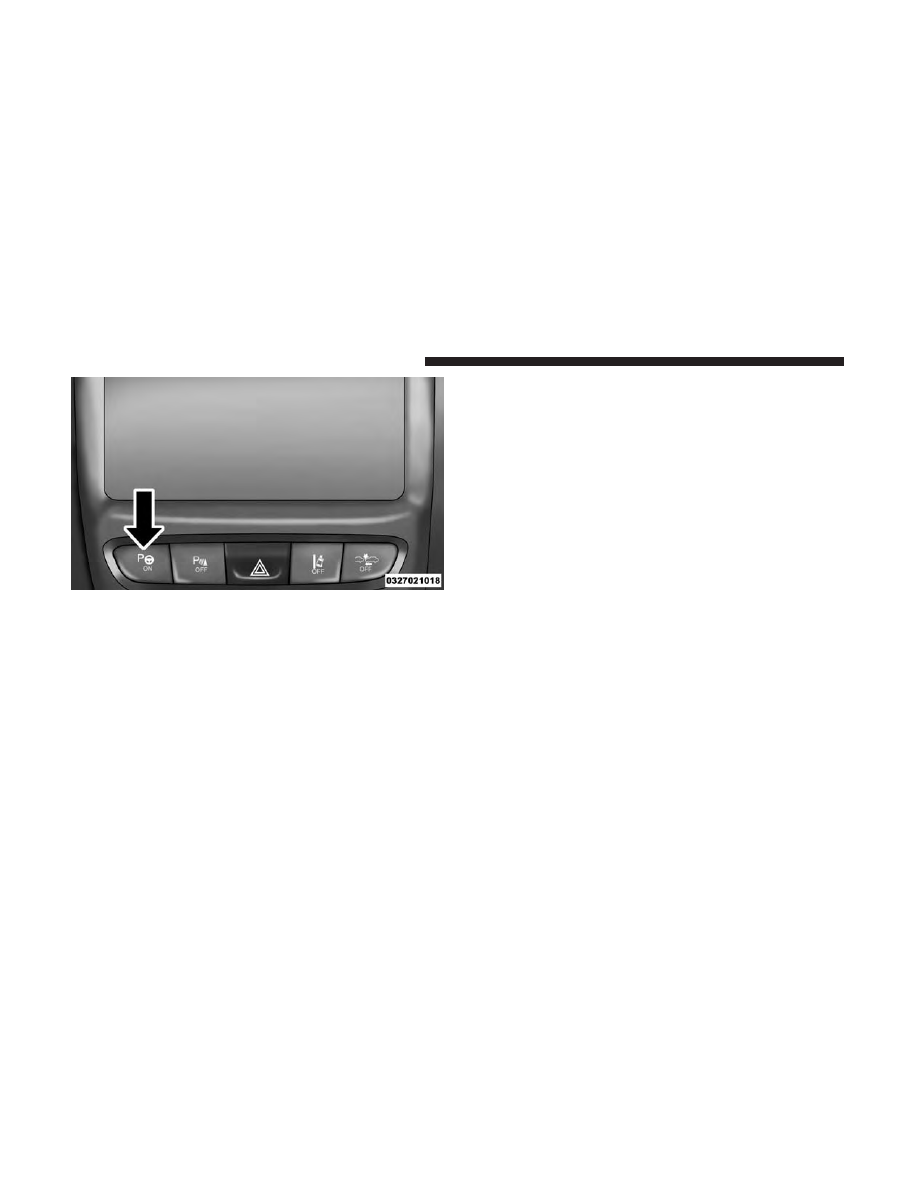

ParkSense Switch

186

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

the

⬙PARKSENSE UNAVAILABLE WIPE REAR SEN-

SORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE FRONT SEN-

SORS

⬙, or ⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ messages if an object is detected within the five

second pop-up duration. The vehicle graphic will remain
displayed for as long as the vehicle is in REVERSE. Refer to
“Instrument Cluster Display” for further information.

If

⬙PARKSENSE UNAVAILABLE WIPE REAR SENSORS⬙

or

⬙PARKSENSE UNAVAILABLE WIPE FRONT SEN-

SORS

⬙ appears in the Instrument Cluster Display make

sure the outer surface and the underside of the rear
fascia/bumper and/or front fascia/bumper is clean and
clear of snow, ice, mud, dirt or other obstruction and then
cycle the ignition. If the message continues to appear see an
authorized dealer.

If the

⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ message appears in the Instrument Cluster Dis-

play, see an authorized dealer.

Cleaning The ParkSense System

Clean the ParkSense sensors with water, car wash soap and
a soft cloth. Do not use rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you could damage the
sensors.

ParkSense System Usage Precautions

NOTE:

• Ensure that the front and rear bumper are free of snow,

ice, mud, dirt and debris to keep the ParkSense system
operating properly.

• Construction equipment, large trucks, and other vibra-

tions could affect the performance of ParkSense.

• When you turn ParkSense off, the instrument cluster

will display “PARKSENSE OFF.” Furthermore, once you
turn ParkSense off, it remains off until you turn it on
again, even if you cycle the ignition key.

• When you move the gear selector to the REVERSE

position and ParkSense is turned off, the instrument
cluster will display “PARKSENSE OFF” for as long as
the vehicle is in REVERSE.

• ParkSense, when on, will reduce the volume of the radio

when it is sounding a tone.

• Clean the ParkSense sensors regularly, taking care not to

scratch or damage them. The sensors must not be
covered with ice, snow, slush, mud, dirt or debris.
Failure to do so can result in the system not working
properly. The ParkSense system might not detect an

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

187

obstacle behind or in front of the fascia/bumper, or it
could provide a false indication that an obstacle is
behind or in front of the fascia/bumper.

• Use the ParkSense switch to turn the ParkSense system

off if objects such as bicycle carriers, trailer hitches, etc.
are placed within 12 in (30 cm) from the rear fascia/
bumper. Failure to do so can result in the system
misinterpreting a close object as a sensor problem,
causing the “PARKSENSE UNAVAILABLE SERVICE
REQUIRED” message to be displayed in the instrument
cluster.

• There may be a delay in the object detection rate if the

object is moving. This will cause the automatic braking
application to be delayed.

WARNING!

Drivers must be careful when backing up even when
using ParkSense. Always check carefully behind your
vehicle, look behind you, and be sure to check for
pedestrians, animals, other vehicles, obstructions, and
blind spots before backing up. You are responsible for

(Continued)

WARNING! (Continued)

safety and must continue to pay attention to your
surroundings. Failure to do so can result in serious
injury or death.

CAUTION!

• ParkSense is only a parking aid and it is unable to

recognize every obstacle, including small obstacles.
Parking curbs might be temporarily detected or not
detected at all. Obstacles located above or below the
sensors will not be detected when they are in close
proximity.

• The vehicle must be driven slowly when using

ParkSense in order to be able to stop in time when an
obstacle is detected. It is recommended that the
driver looks over his/her shoulder when using
ParkSense.

188

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

PARKSENSE ACTIVE PARK ASSIST SYSTEM — IF
EQUIPPED

The ParkSense Active Park Assist system is intended to
assist the driver during parallel and perpendicular parking
maneuvers by identifying a proper parking space, provid-
ing audible/visual instructions, and controlling the steer-
ing wheel. The ParkSense Active Park Assist system is
defined as “semi-automatic” since the driver maintains
control of the accelerator, gear selector and brakes. De-
pending on the driver’s parking maneuver selection, the
ParkSense Active Park Assist system is capable of maneu-
vering a vehicle into a parallel or a perpendicular parking
space on either side (i.e., driver side or passenger side).

NOTE:

• The driver is always responsible for controlling the

vehicle, responsible for any surrounding objects, and
must intervene as required.

• The system is provided to assist the driver and not to

substitute the driver.

• During a semi-automatic maneuver, if the driver touches

the steering wheel after being instructed to remove their

hands from the steering wheel, the system will cancel,
and the driver will be required to manually complete the
parking maneuver.

• The system may not work in all conditions (e.g. envi-

ronmental conditions such as heavy rain, snow, etc., or if
searching for a parking space that has surfaces that will
absorb the ultrasonic sensor waves).

• New vehicles from the dealership must have at least 30

miles accumulated before the ParkSense Active Park
Assist system is fully calibrated and performs accurately.
This is due to the system’s dynamic vehicle calibration
to improve the performance of the feature. The system
will also continuously perform the dynamic vehicle
calibration to account for differences such as over or
under inflated tires and new tires.

Enabling And Disabling The ParkSense Active Park
Assist System

The ParkSense Active Park Assist system can be enabled
and disabled with the ParkSense Active Park Assist switch,
located on the switch panel below the Uconnect display.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

189

To enable the ParkSense Active Park Assist system, push
the ParkSense Active Park Assist switch once (LED turns
on).

To disable the ParkSense Active Park Assist system, push
the ParkSense Active Park Assist switch again (LED turns
off).

The ParkSense Active Park Assist system will turn off
automatically for any of the following conditions:

• The parking maneuver is completed.

• Vehicle speed greater than 18 mph (30 km/h) when

searching for a parking space.

• Vehicle speed greater than 5 mph (7 km/h) during active

steering guidance into the parking space.

• Touching the steering wheel during active steering guid-

ance into the parking space.

• pushing the ParkSense Front and Rear Park Assist

switch.

• The Driver’s door is opened.
• The trunk is opened.
• Electronic Stability Control/Anti-lock Braking System

intervention.

• The ParkSense Active Park Assist system will allow a

maximum of six shifts between DRIVE and REVERSE. If
the maneuver cannot be completed within six shifts, the
system will cancel and the Instrument Cluster Display
will instruct the driver to complete the maneuver manu-
ally.

The ParkSense Active Park Assist system will only operate
and search for a parking space when the following condi-
tions are present:

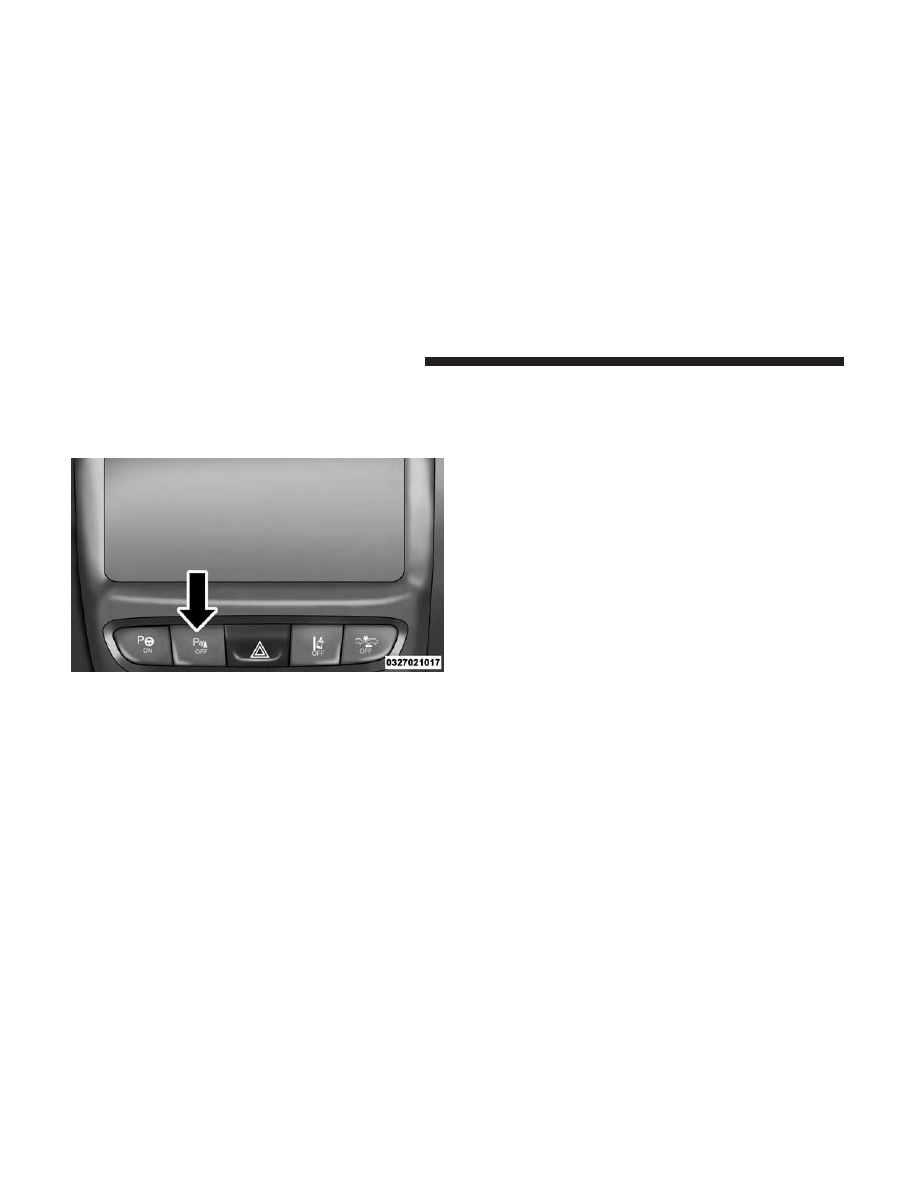

ParkSense Active Park Assist Switch

190

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• The gear position is in DRIVE.
• The ignition is in the RUN position.
• The ParkSense Active Park Assist switch is activated.
• The Driver’s door is closed.
• The trunk is closed.
• Vehicle speed is less than 15 mph (25 km/h).

NOTE:

If the vehicle is driven above approximately

15 mph (25 km/h), the Instrument Cluster Display will
instruct the driver to slow down. If the vehicle is driven
above approximately 18 mph (30 km/h), the system will
cancel. The driver must then reactivate the system by
pushing the ParkSense Active Park Assist switch.

• The outer surface and the underside of the front and rear

fascias/bumpers are clean and clear of snow, ice, mud,
dirt or other obstruction.

When pushed, the LED on the ParkSense Active Park
Assist switch will blink momentarily, and then the LED
will turn OFF if any of the above conditions are not
present.

Parallel Parking Space Assistance Operation/
Display

When the ParkSense Active Park Assist system is enabled
the “Active ParkSense Searching - Press OK for Perpen-
dicular Park” message will appear in the Instrument
Cluster Display. You may switch to perpendicular parking
if you desire. Push the OK button on the left side steering
wheel switch to change your parking space setting.

NOTE:

• When searching for a parking space, use the turn signal

indicator to select which side of the vehicle you want to
perform the parking maneuver. The ParkSense Active
Park Assist system will automatically search for a park-
ing space on the passenger’s side of the vehicle if the
turn signal is not activated.

• The driver needs to make sure that the selected parking

space for the maneuver remains free and clear of any
obstructions (e.g. pedestrians, bicycles, etc.).

• The driver is responsible to ensure that the selected

parking space is suitable for the maneuver and free/
clear of anything that may be overhanging or protruding
into the parking space (e.g., ladders, tailgates, etc. from
surrounding objects/vehicles).

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

191

• When seeking for a parking space, the driver should

drive as parallel or perpendicular (depending on the
type of maneuver) to other vehicles as possible.

• The feature will only indicate the last detected parking

space (example: if passing multiple available parking
spaces, the system will only indicate the last detected
parking space for the maneuver).

When an available parking space has been found, and the
vehicle is not in position, you will be instructed to move
forward to position the vehicle for a parallel parking
sequence.

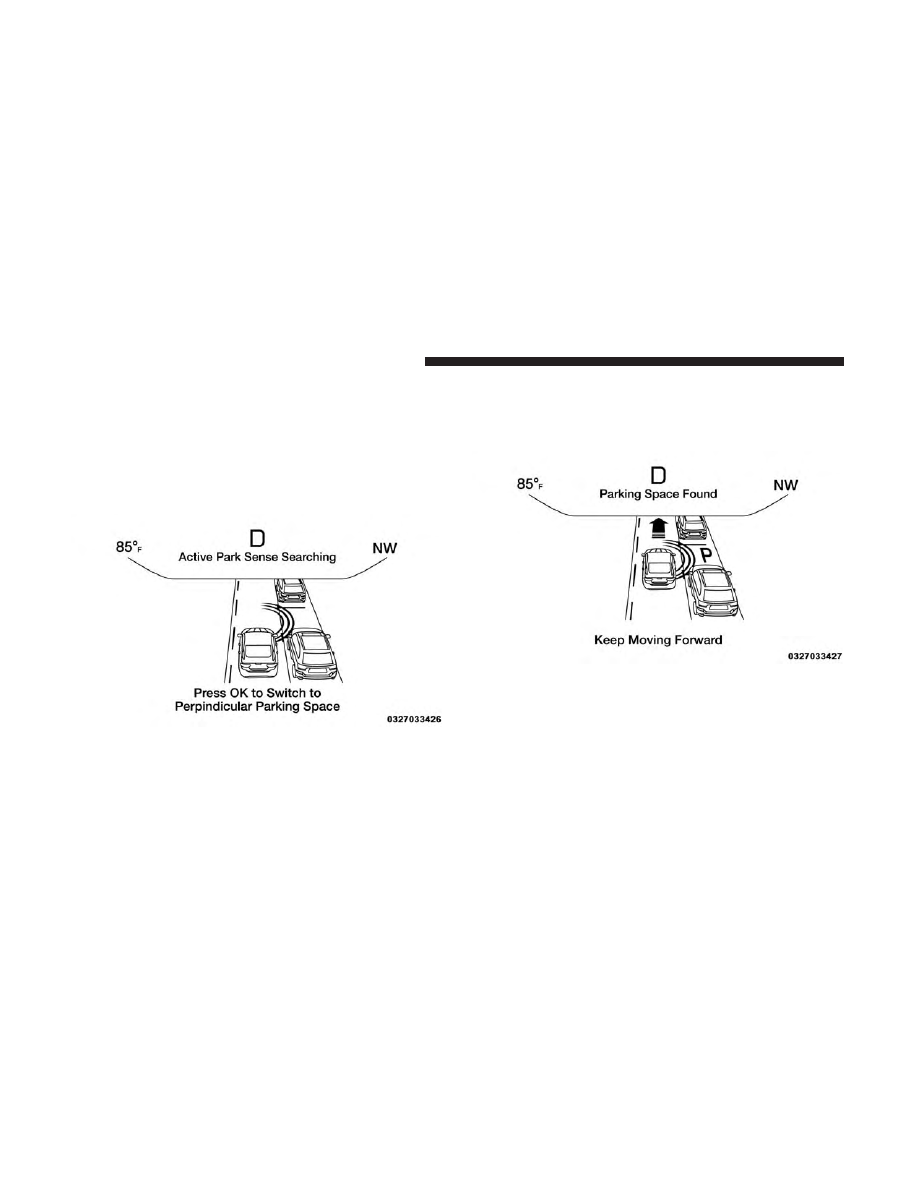

Active ParkSense Searching

Parking Space Found — Keep Moving Forward

192

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Once the vehicle is in position, you will be instructed to
stop the vehicle’s movement and remove your hands from
the steering wheel.

Once the vehicle is at a standstill with your hands removed
from the steering wheel, you will be instructed to place the
gear selector into the REVERSE position.

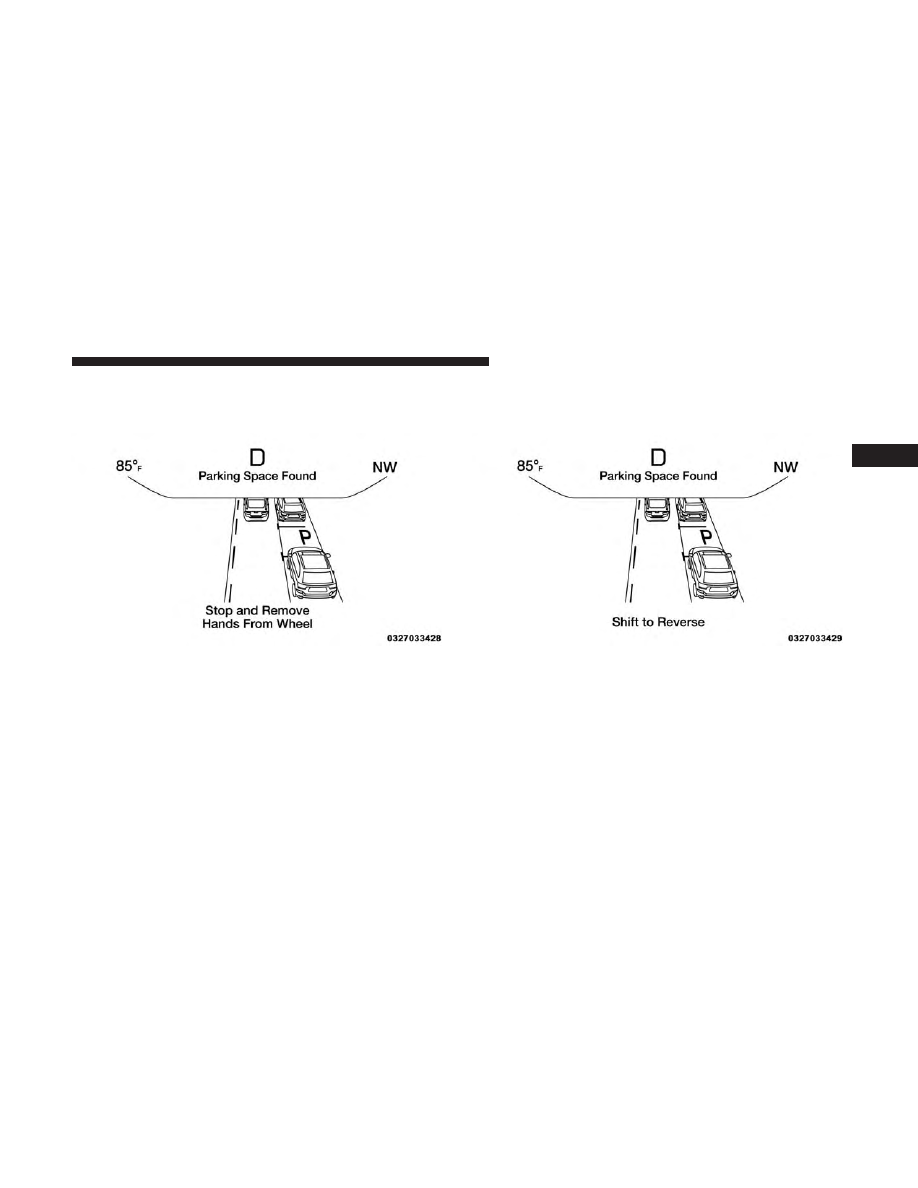

Parking Space Found — Stop And Remove Hands From

Wheel

Parking Space Found — Shift To Reverse

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

193

When the driver places the gear selector into the REVERSE
position, the system may instruct the driver to wait for
steering to complete.

The system will then instruct the driver to check their
surroundings and move backward.

NOTE:

• It is the drivers responsibility to use the brake and

accelerator during the semi-automatic parking maneuver.

• When the system instructs the driver to remove their

hands from the steering wheel, the driver should check
their surroundings and begin to back up slowly.

• The ParkSense Active Park Assist system will allow a

maximum of six shifts between DRIVE or REVERSE. If
the maneuver cannot be completed within six shifts, the

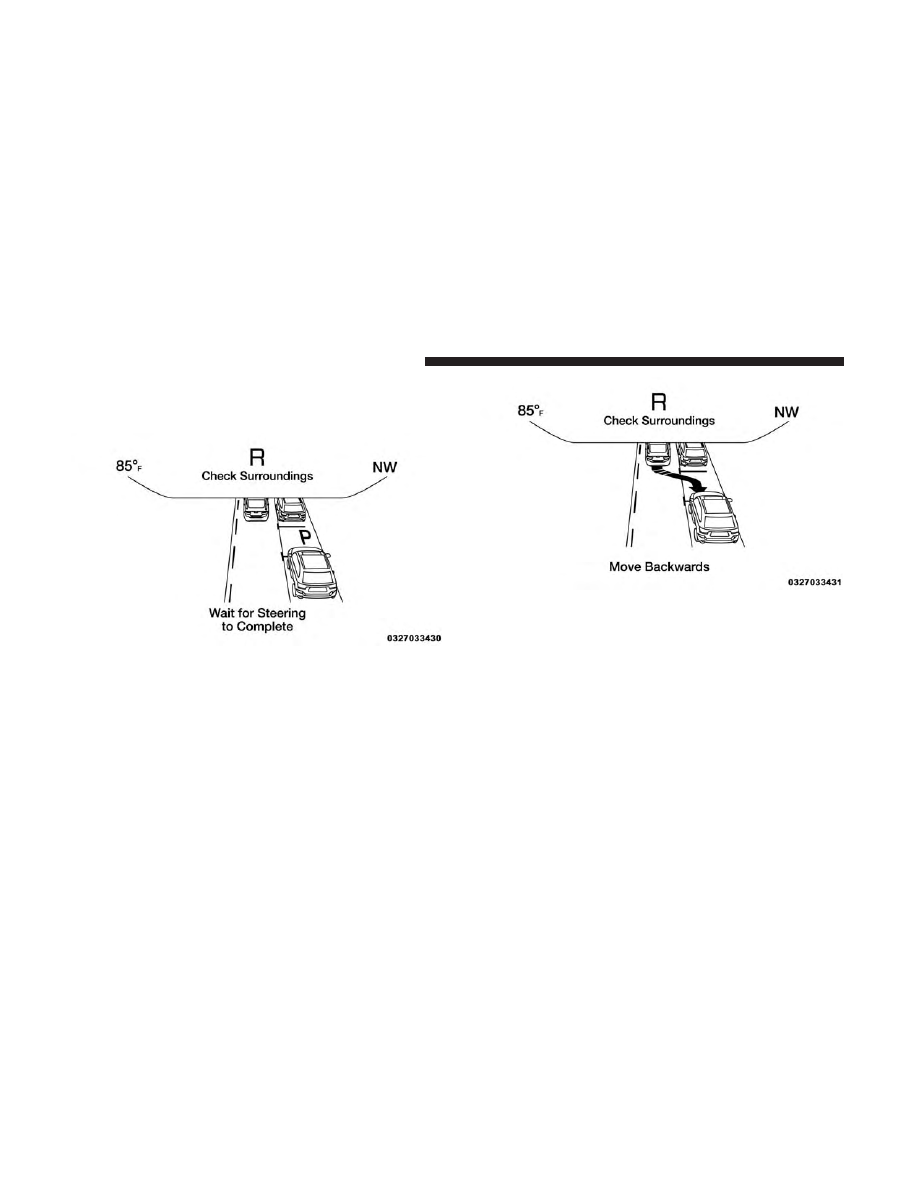

Check Surroundings — Wait For Steering To Complete

Check Surroundings — Move Backward

194

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

system will cancel and the Instrument Cluster Display
will instruct the driver to complete the maneuver manu-
ally.

• The system will cancel the maneuver if the vehicle speed

exceeds 5 mph (7 km/h) during active steering guidance
into the parking space. The system will provide a
warning to the driver at 3 mph (5 km/h) that tells them
to slow down. The driver is then responsible for com-
pleting the maneuver if the system is canceled.

• If the system is canceled during the maneuver for any

reason, the driver must take control of the vehicle.

When the vehicle has reached the end of its backward
movement, the system will instruct the driver to check
their surroundings and stop the vehicle’s movement.

NOTE:

It is the drivers responsibility to use the brake and

stop the vehicle. The driver should check their surround-
ings and be prepared to stop the vehicle either when
instructed to, or when driver intervention is required.

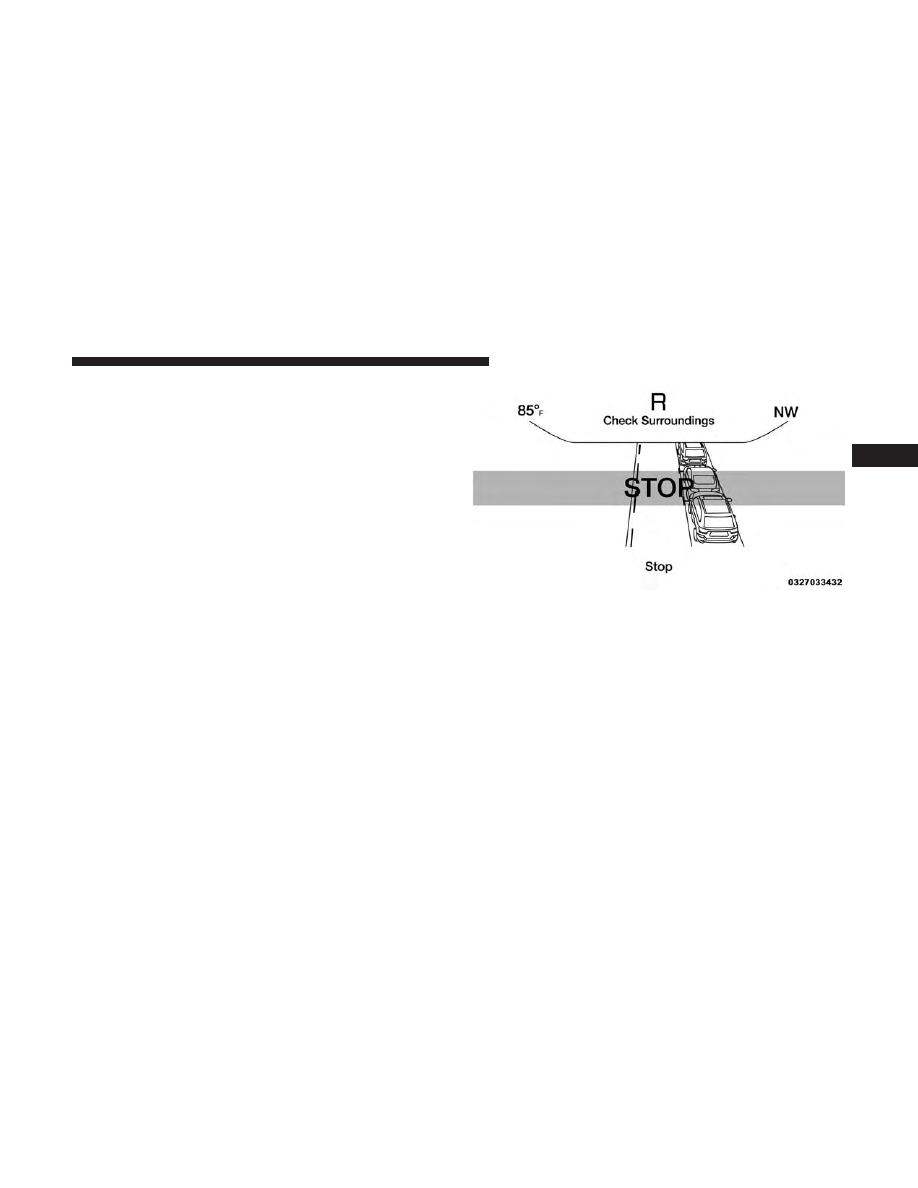

Check Surroundings — STOP

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

195

Once the vehicle is in a standstill condition, the driver will
be instructed to place the gear selector into the DRIVE
position.

When the driver places the gear selector into the DRIVE
position, the system may instruct the driver to wait for
steering to complete.

Check Surroundings — Shift To Drive

Check Surroundings — Wait For Steering To Complete

196

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The system will then instruct the driver to check their
surroundings and move forward.

When the vehicle has reached the end of its forward
movement, the system will instruct the driver to check
their surroundings and stop the vehicle’s movement.

NOTE:

It is the drivers responsibility to use the brake and

stop the vehicle. The driver should check their surround-
ings and be prepared to stop the vehicle either when
instructed to, or when driver intervention is required.

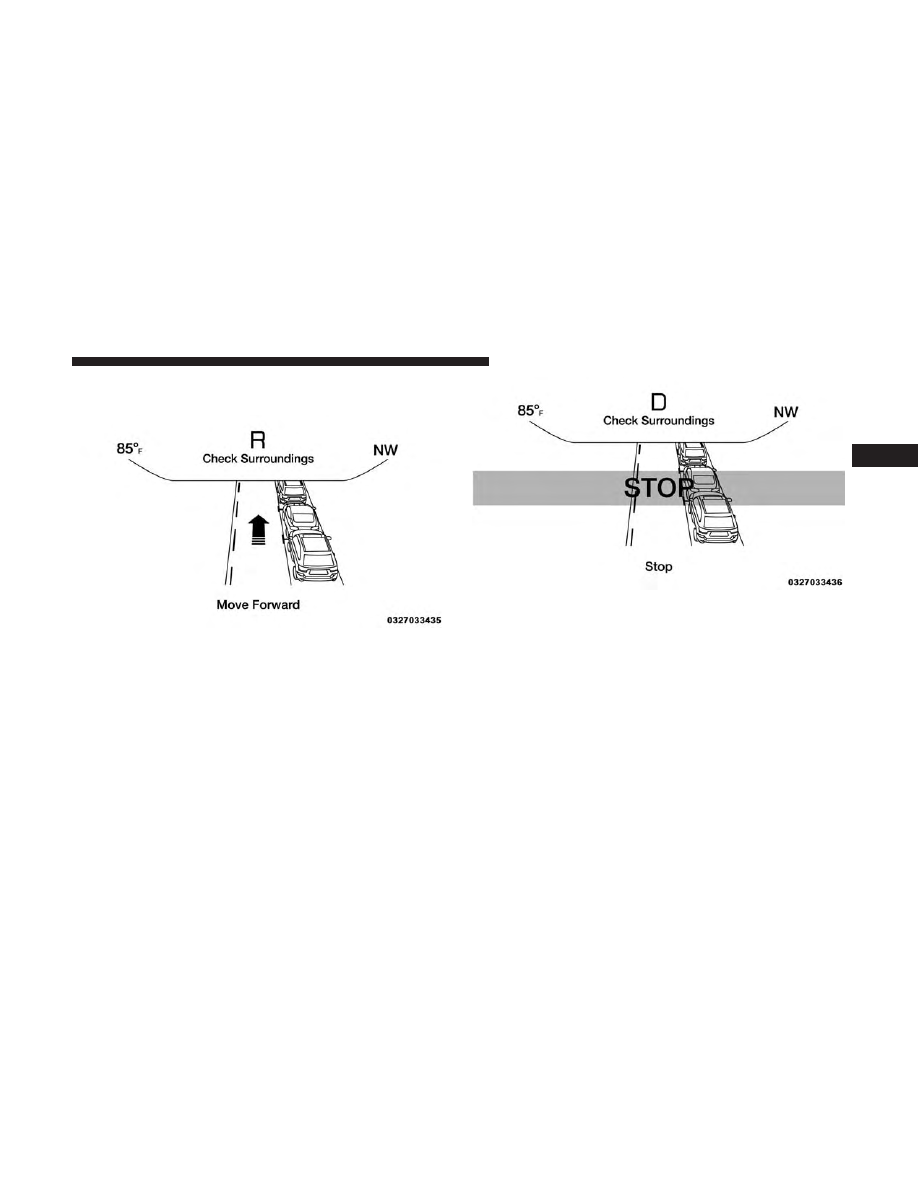

Check Surroundings — Move Forward

Check Surroundings — STOP

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

197

Once the vehicle is in a standstill condition, the driver will
be instructed to place the gear selector into the REVERSE
position.

When the driver places the gear selector into the REVERSE
position, the system may instruct the driver to wait for
steering to complete.

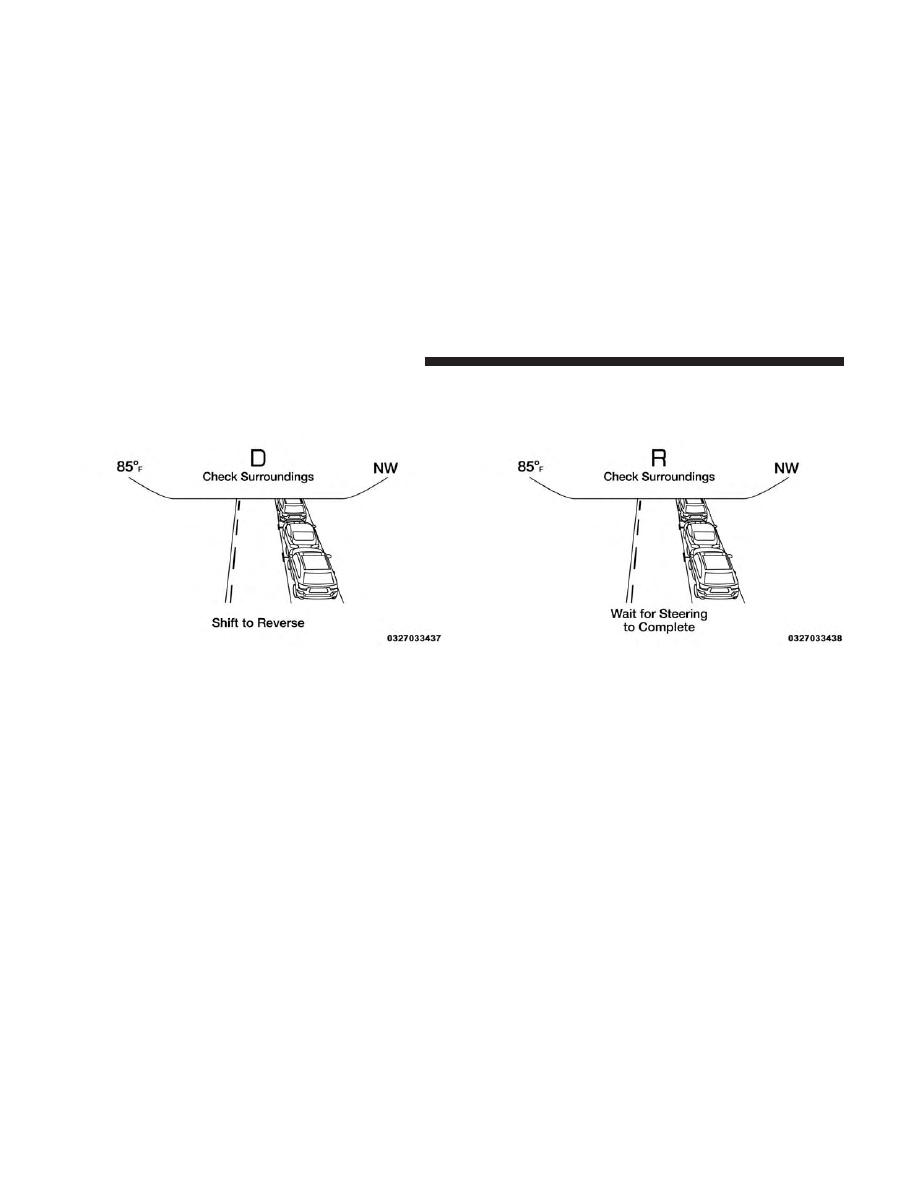

Check Surroundings — Shift To Reverse

Check Surroundings — Wait For Steering To Complete

198

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The system will then instruct the driver to check their
surroundings and move backward.

Your vehicle is now in the parallel park position. When the
maneuver is complete, the driver will be instructed to
check the vehicle’s parking position. If the driver is satis-
fied with the vehicle position, they should shift to PARK.
The

⬙Active ParkSense Complete - Check Parking Position⬙

message will be momentarily displayed.

Perpendicular Parking Space Assistance
Operation/Display

When the ParkSense Active Park Assist system is enabled,
the “Active ParkSense Searching - Push OK for Perpen-
dicular Park” message will show in the Instrument Cluster
Display. Push the OK button on the left side steering wheel
switch to change your parking space setting to a perpen-
dicular maneuver. You may switch back to parallel parking
if you desire.

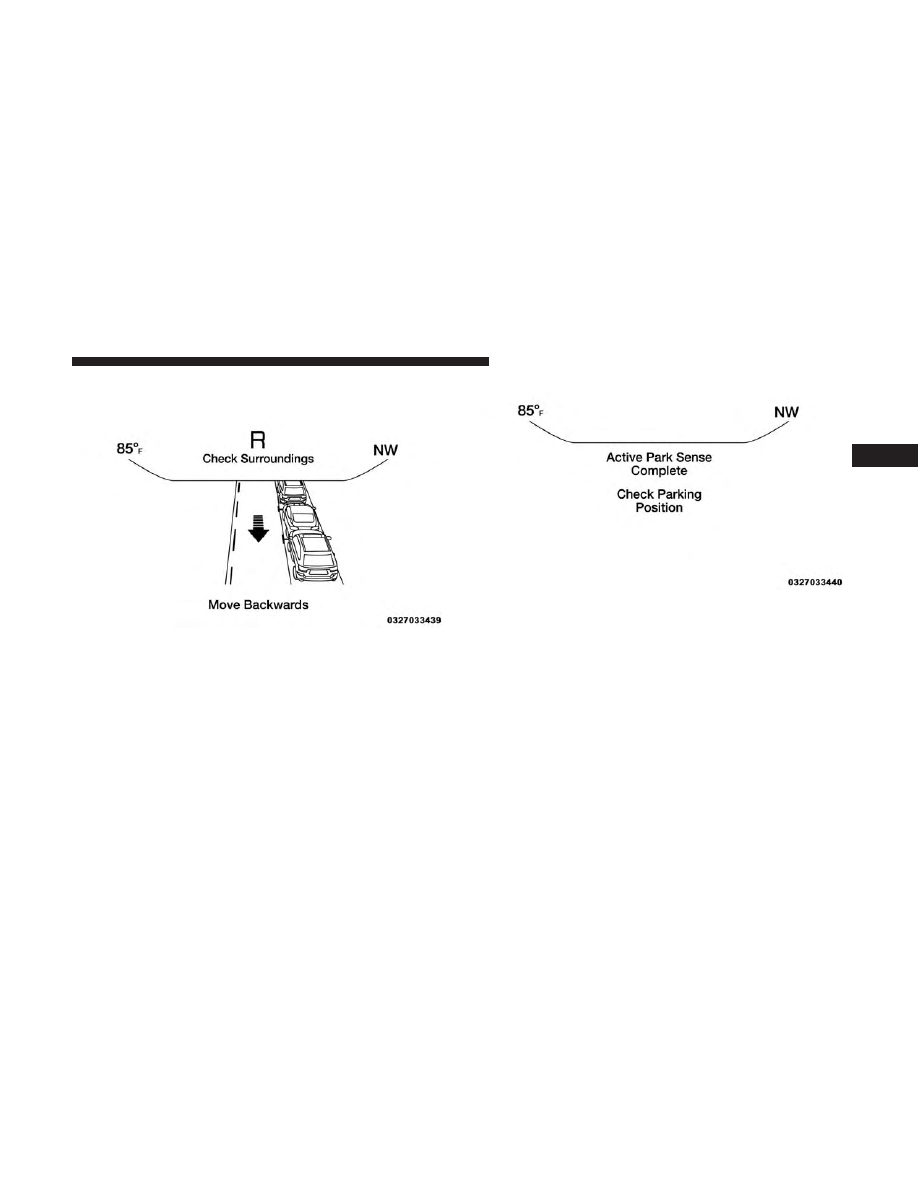

Check Surroundings — Move Backward

Active ParkSense Complete — Check Parking Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

199

Once the driver pushes OK for a perpendicular parking
maneuver, the “Active ParkSense Searching - Push OK for
Parallel Park” message will appear in the Instrument
Cluster Display.

NOTE:

• When searching for a parking space, use the turn signal

indicator to select which side of the vehicle you want to
perform the parking maneuver. The ParkSense Active
Park Assist system will automatically search for a park-
ing space on the passenger’s side of the vehicle if the
turn signal is not activated.

• The driver needs to make sure that the selected parking

space for the maneuver remains free and clear of any
obstructions (e.g. pedestrians, bicycles, etc.).

• The driver is responsible to ensure that the selected

parking space is suitable for the maneuver and free/
clear of anything that may be overhanging or protruding
into the parking space (e.g., ladders, tailgates, etc. from
surrounding objects/vehicles).

• When seeking for a parking space, the driver should

drive as parallel or perpendicular (depending on the
type of maneuver) to other vehicles as possible.

• The feature will only indicate the last detected parking

space (example: if passing multiple available parking
spaces, the system will only indicate the last detected
parking space for the maneuver).

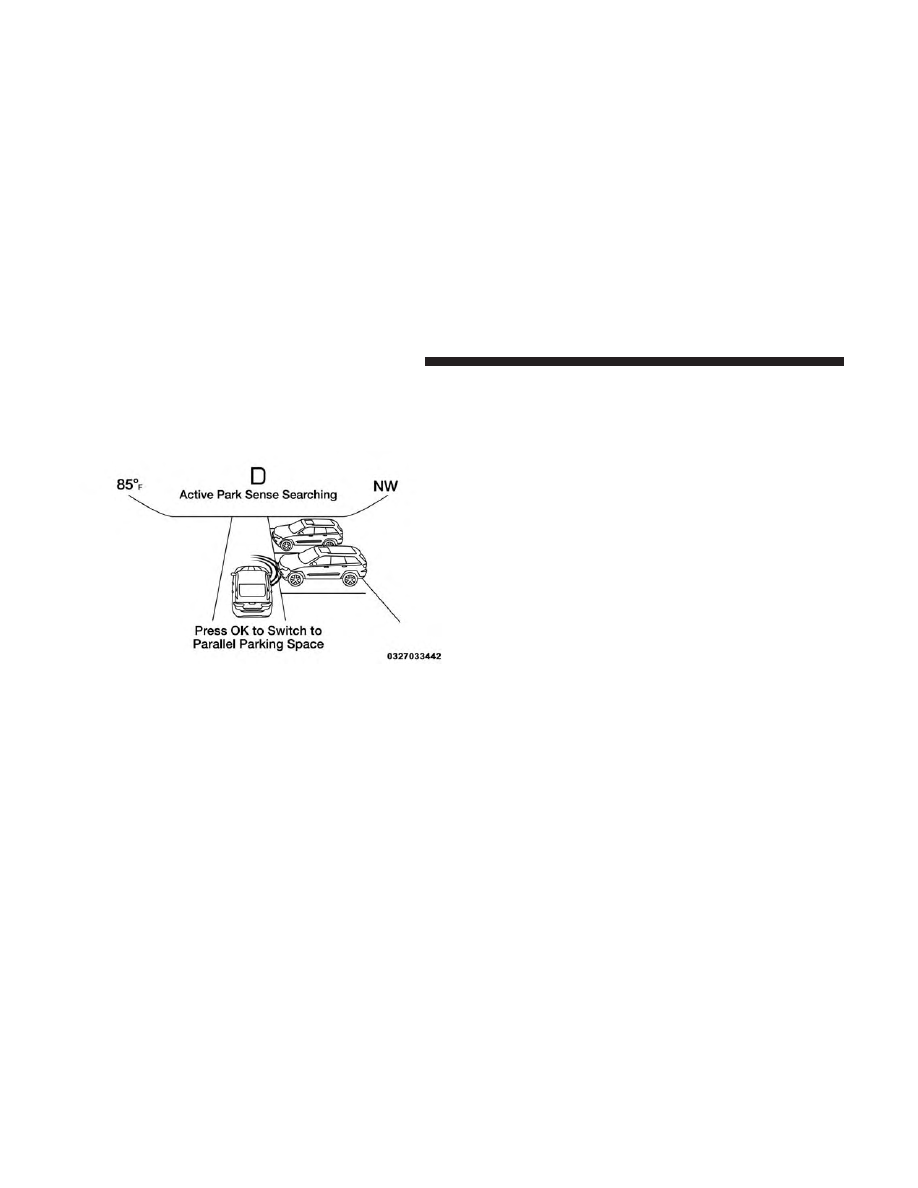

Active ParkSense Searching Display

200

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
