snow or heavy rain and fog. The ACC system may also
become temporarily blinded due to obstructions, such as
mud, dirt, or ice on windshield and fog on the inside of
glass. In these cases, the Instrument Cluster Display will
read “ACC/FCW Limited Functionality Clean Front Wind-
shield” and the system will have degraded performance.

The “ACC/FCW Limited Functionality Clean Front Wind-
shield” message can sometimes be displayed while driving
in adverse weather conditions. The ACC/FCW system will
recover after the vehicle has left these areas. Under rare
conditions, when the camera is not tracking any vehicles or
objects in its path this warning may temporarily occur.

If weather conditions are not a factor, the driver should
examine the windshield and the camera located on the
back side of the inside rear view mirror. They may require
cleaning or removal of an obstruction.

When the condition that created limited functionality is no
longer present, the system will return to full functionality.

NOTE:

If the “ACC/FCW Limited Functionality Clean

Front Windshield” message occurs frequently (e.g. more
than once on every trip) without any snow, rain, mud, or
other obstruction, have the windshield and forward facing
camera inspected at your authorized dealer.

Service ACC/FCW Warning

If the system turns off, and the Instrument Cluster Display
reads “ACC/FCW Unavailable Service Required” or
“Cruise/FCW Unavailable Service Required”, there may
be an internal system fault or a temporary malfunction that
limits ACC functionality. Although the vehicle is still
drivable under normal conditions, ACC will be temporar-
ily unavailable. If this occurs, try activating ACC again
later, following an ignition cycle. If the problem persists,
see your Authorized Dealer.

Precautions While Driving With ACC

In certain driving situations, ACC may have detection
issues. In these cases, ACC may brake late or unexpectedly.
The driver needs to stay alert and may need to intervene.

Offset Driving

ACC may not detect a vehicle in the same lane that is offset
from your direct line of travel, or a vehicle merging in from
a side lane. There may not be sufficient distance to the
vehicle ahead. The offset vehicle may move in and out of

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

153

the line of travel, which can cause your vehicle to brake or
accelerate unexpectedly.

Turns And Bends

When driving on a curve with ACC engaged, the system
may decrease the vehicle speed and acceleration for stabil-
ity reasons, with no target vehicle detected. Once the

vehicle is out of the curve the system will resume your
original Set Speed. This is a part of normal ACC system
functionality.

NOTE:

On tight turns ACC performance may be limited.

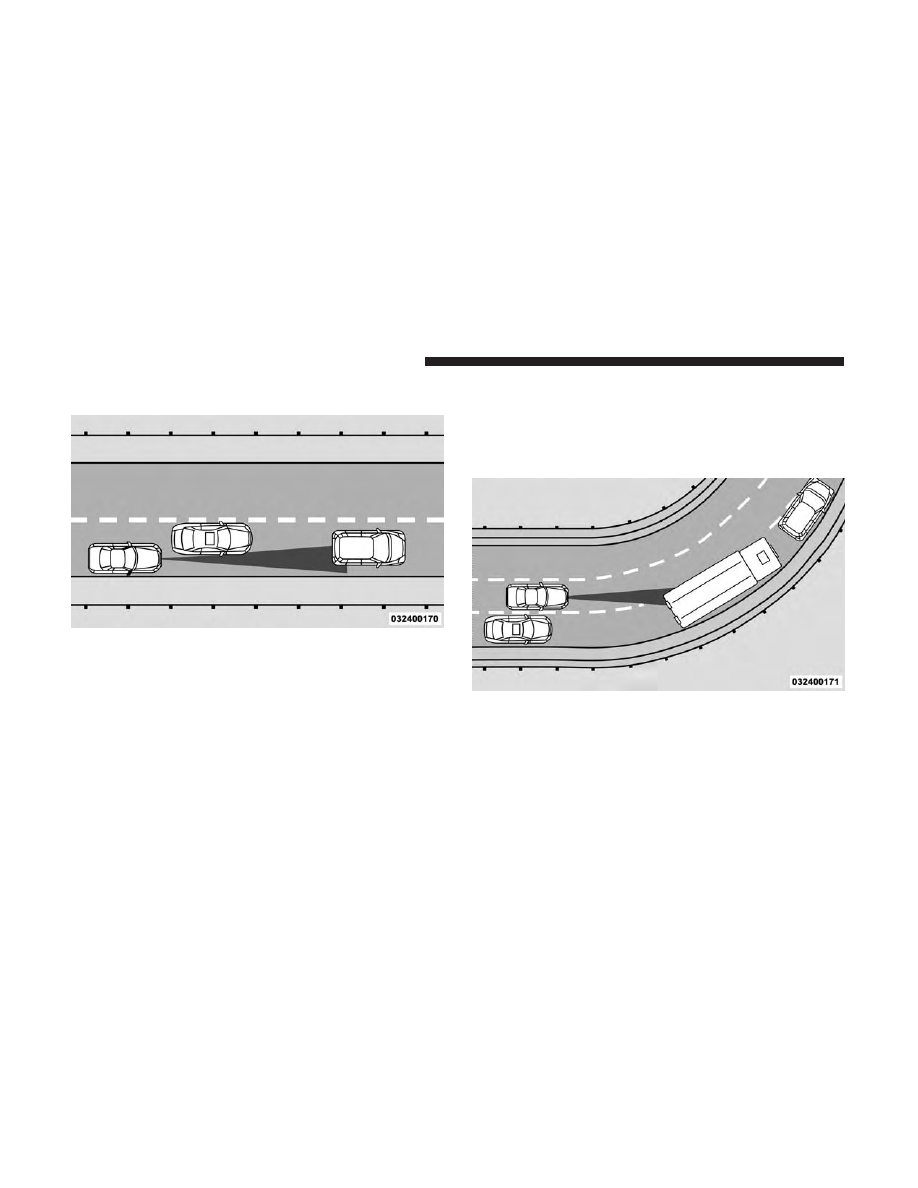

Offset Driving Condition Example

Turn Or Bend Example

154

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

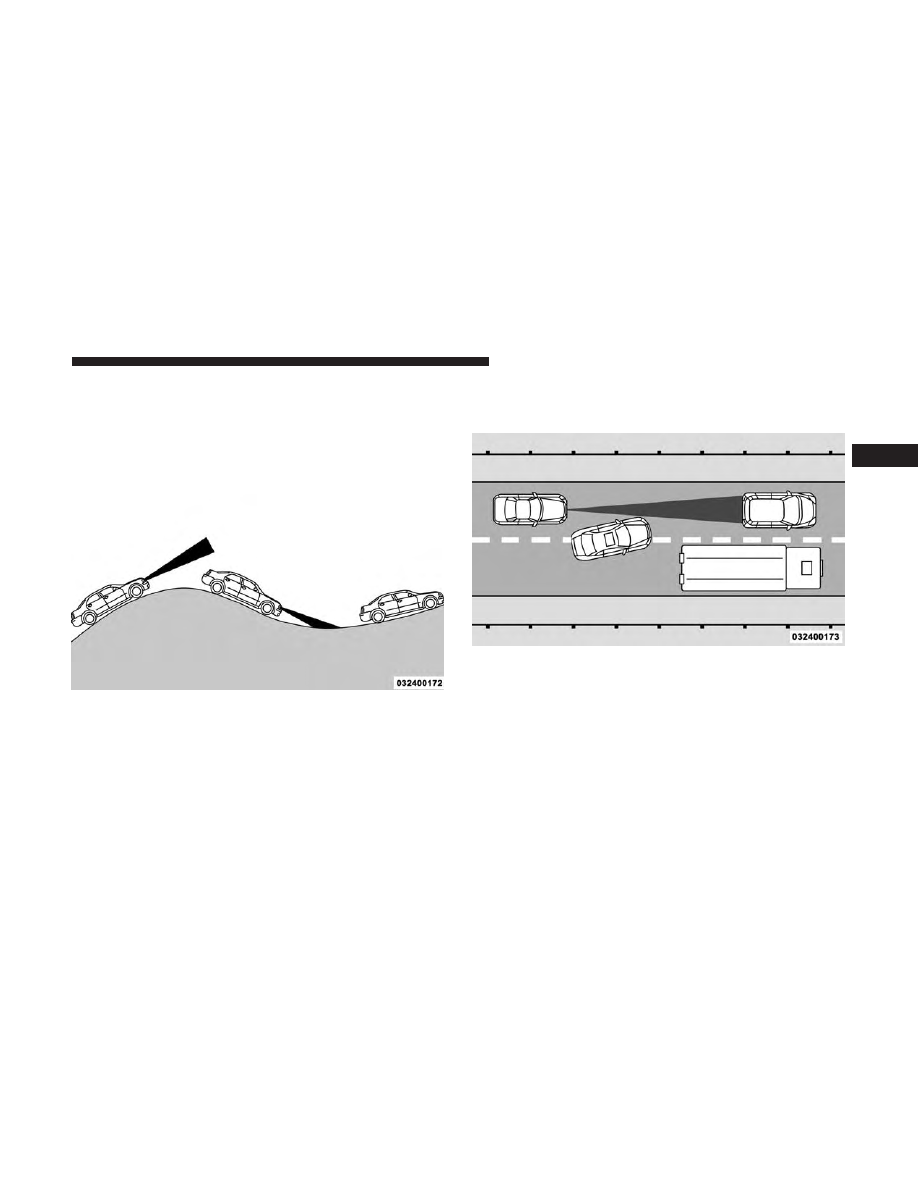

Using ACC On Hills

When driving on hills, ACC may not detect a vehicle in
your lane. Depending on the speed, vehicle load, traffic
conditions, and the steepness of the hills, ACC perfor-
mance may be limited.

Lane Changing

ACC may not detect a vehicle until it is completely in the
lane in which you are traveling. In the illustration shown,
ACC has not yet detected the vehicle changing lanes and it
may not detect the vehicle until it’s too late for the ACC
system to take action. ACC may not detect a vehicle until it

is completely in the lane. There may not be sufficient
distance to the lane-changing vehicle. Always be attentive
and ready to apply the brakes if necessary.

ACC Hill Example

Lane Changing Example

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

155

Narrow Vehicles

Some narrow vehicles traveling near the outer edges of the
lane or edging into the lane are not detected until they have
moved fully into the lane. There may not be sufficient
distance to the vehicle ahead.

Stationary Objects And Vehicles

ACC does not react to stationary objects and stationary
vehicles. For example, ACC will not react in situations
where the vehicle you are following exits your lane and the
vehicle ahead is stopped in your lane. Always be attentive
and ready to apply the brakes if necessary.

General Information

This vehicle has systems that operate on radio frequency
that comply with Part 15 of the Federal Communications
Commission (FCC) rules and with Industry Canada Stan-
dards RSS- GEN/210/220/310.

Operation is subject to the following two conditions:

1. The device may not cause harmful interference.

2. The device must accept any interference received, in-

cluding interference that may cause undesired operation
of the device.

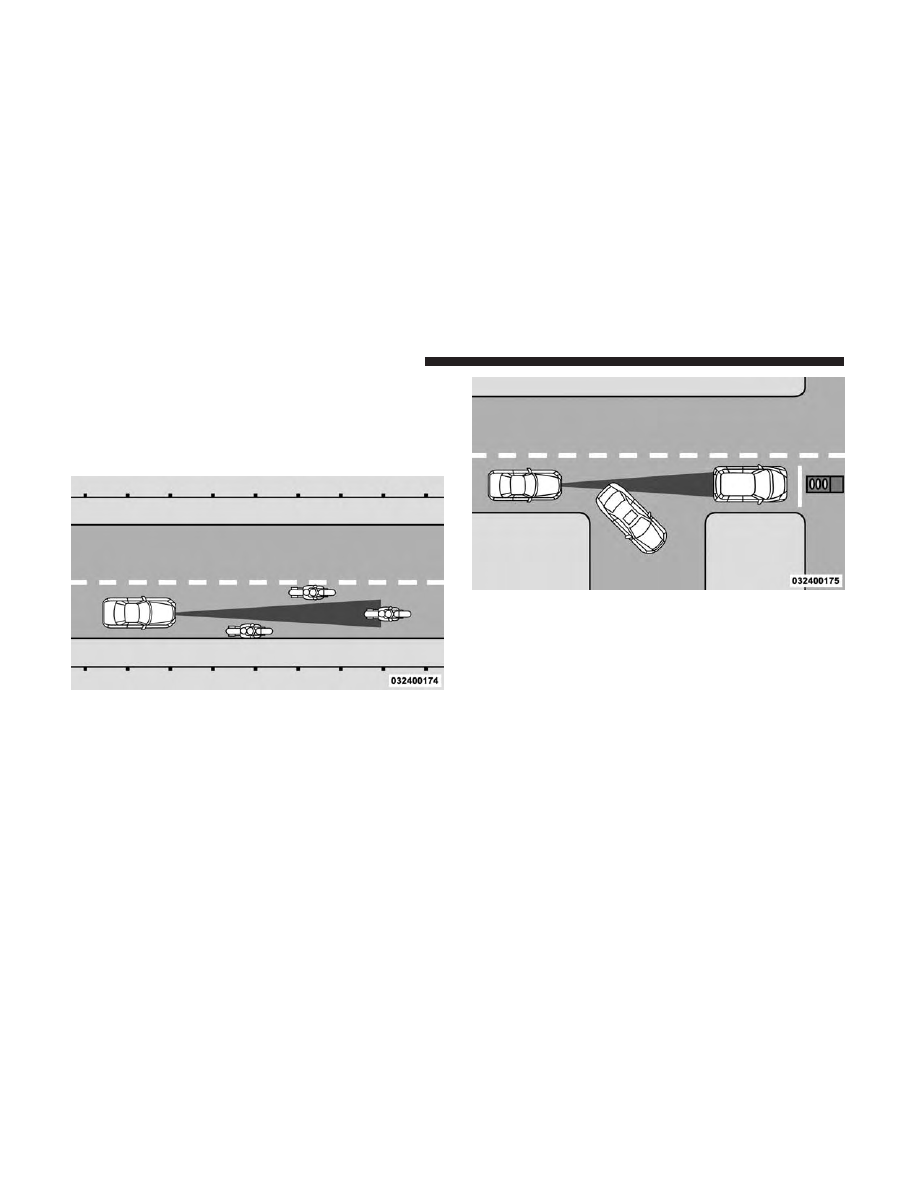

Narrow Vehicle Example

Stationary Object And Stationary Vehicle Example

156

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Changes or modifications to any of these systems by other
than an authorized service facility could void authorization
to use this equipment.

Normal (Fixed Speed) Electronic Speed Control
Mode

In addition to Adaptive Cruise Control mode, a Normal
(Fixed Speed) Electronic Speed Control mode is available
for cruising at fixed speeds. The Normal (Fixed Speed)
Electronic Speed Control mode is designed to maintain a
set cruising speed without requiring the driver to operate
the accelerator. Electronic Speed Control can only be oper-
ated if the vehicle speed is above 20 mph (32 km/h).

To change between the different control modes, push the
ADAPTIVE CRUISE CONTROL (ACC) ON/OFF button
which turns the ACC and the NORMAL (Fixed Speed)
ELECTRONIC SPEED CONTROL OFF. Pushing of the
NORMAL (Fixed Speed) ELECTRONIC SPEED CON-
TROL ON/OFF button will result in turning ON (changing
to) the Normal (Fixed Speed) Electronic Speed Control
mode.

WARNING!

In the normal Cruise Control mode, the system will not
react to vehicles ahead. In addition, the proximity
warning does not activate and no alarm will sound
even if you are too close to the vehicle ahead since
neither the presence of the vehicle ahead nor the
vehicle-to vehicle distance is detected. Be sure to
maintain a safe distance between your vehicle and the
vehicle ahead. Always be aware which mode is se-
lected.

To Set A Desired Speed

Turn the Normal (Fixed Speed) Electronic Speed
Control ON. When the vehicle has reached the
desired speed, push the SET (+) or SET (-) button
and release. Release the accelerator and the ve-

hicle will operate at the selected speed. Once a speed has
been set a message (CRUISE CONTROL SET TO MPH/
KM) will appear indicating what speed was set. This light
will turn on when the electronic speed control is SET.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

157

To Vary The Speed Setting

To Increase Speed

When the Normal (Fixed Speed) Electronic Speed Control
is set, you can increase speed by pushing the SET + button.

The drivers preferred units can be selected through the
instrument panel settings if equipped. Refer to “Under-
standing Your Instrument Panel” for more information.
The speed increment shown is dependant on the speed of
U.S. (mph) or Metric (km/h) units:

U.S. Speed (mph)

• Pushing the SET + button once will result in a 1 mph

increase in set speed. Each subsequent tap of the button
results in an increase of 1 mph.

• If the button is continually pushed, the set speed will

continue to increase in 5 mph increments until the
button is released. The increase in set speed is reflected
in the Instrument Cluster Display.

Metric Speed (km/h)

• Pushing the SET + button once will result in a 1 km/h

increase in set speed. Each subsequent tap of the button
results in an increase of 1 km/h.

• If the button is continually pushed, the set speed will

continue to increase in 10 km/h increments until the
button is released. The increase in set speed is reflected
in the Instrument Cluster Display.

To Decrease Speed

When the Normal (Fixed Speed) Cruise Control is set, you
can decrease speed by pushing the SET - button.

The drivers preferred units can be selected through the
instrument panel settings if equipped. Refer to “Under-
standing Your Instrument Panel” for more information.
The speed decrement shown is dependant on the speed of
U.S. (mph) or Metric (km/h) units:

U.S. Speed (mph)

• Pushing the SET - button once will result in a 1 mph

decrease in set speed. Each subsequent tap of the button
results in a decrease of 1 mph.

• If the button is continually pushed, the set speed will

continue to decrease in 5 mph decrements until the
button is released. The decrease in set speed is reflected
in the Instrument Cluster Display.

158

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Metric Speed (km/h)

• Pushing the SET - button once will result in a 1 km/h

decrease in set speed. Each subsequent tap of the button
results in a decrease of 1 km/h.

• If the button is continually pushed, the set speed will

continue to decrease in 10 km/h decrements until the
button is released. The decrease in set speed is reflected
in the Instrument Cluster Display.

To Cancel

The following conditions will cancel the Normal (Fixed
Speed) Electronic Speed Control without clearing the
memory:

• The brake pedal is applied.
• The CANCEL button is pushed.
• The Electronic Stability Control/Traction Control Sys-

tem (ESC/TCS) activates.

• The vehicle parking brake is applied.
• The braking temperature exceeds normal range (over-

heated).

• The gear selector is removed from the D (DRIVE)

position.

To Resume Speed

To resume a previously set speed, push the RES button and
release. Resume can be used at any speed above 20 mph
(32 km/h).

To Turn Off

The system will turn off and erase the set speed in memory
if:

• The Normal (Fixed Speed) Electronic Speed Control

ON/OFF button is pushed.

• The ignition is turned off.
• The Adaptive Cruise Control (ACC) On/Off button is

pushed.

FORWARD COLLISION WARNING (FCW) WITH
MITIGATION — IF EQUIPPED

Forward Collision Warning (FCW) With Mitigation
Operation

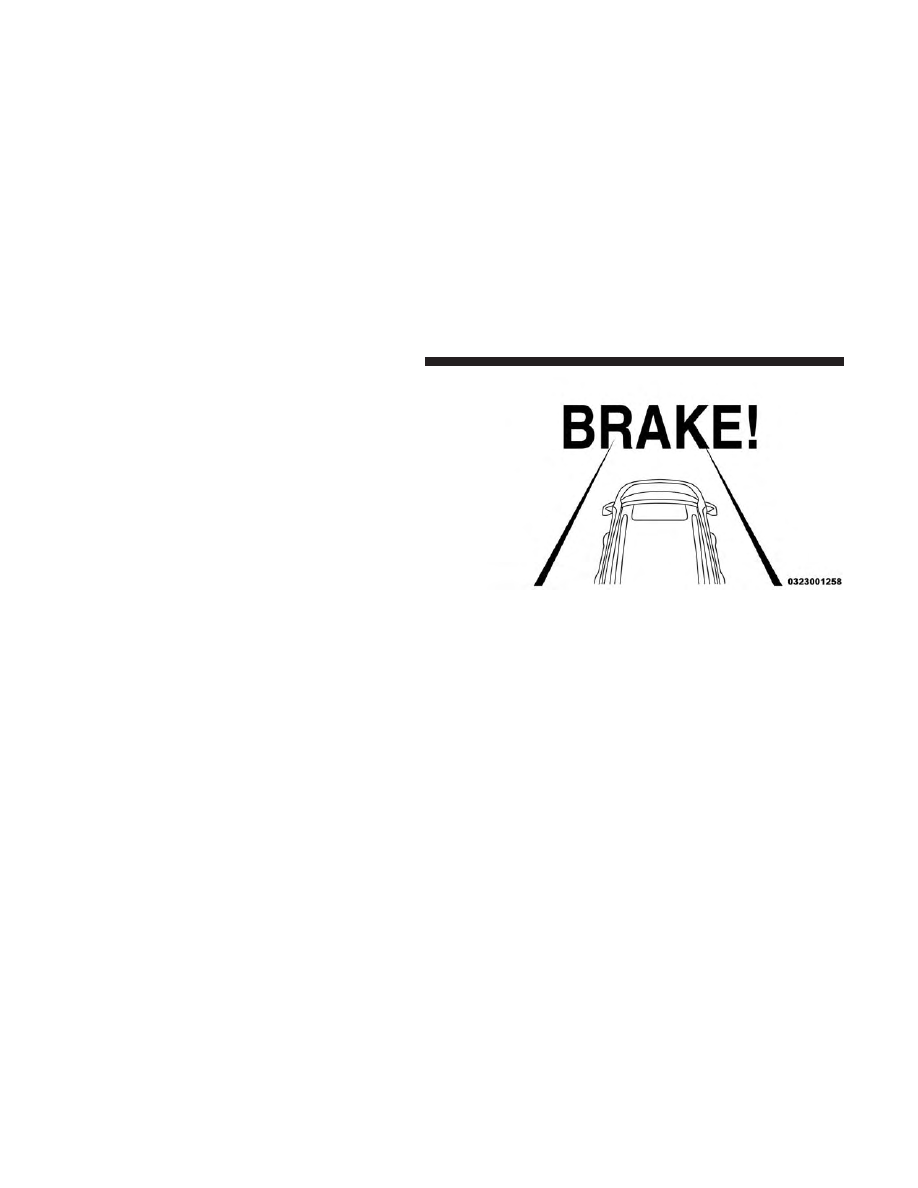

The Forward Collision Warning (FCW) system with miti-
gation provides the driver with audible warnings, visual
warnings (within the Instrument Cluster Display), and
may apply a brake jerk to warn the driver when it detects
a potential frontal collision. The warnings and limited

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

159

braking are intended to provide the driver with enough
time to react, avoid or mitigate the potential collision.

NOTE:

FCW monitors the information from the forward

looking sensors as well as the Electronic Brake Controller
(EBC), to calculate the probability of a forward collision.
When the system determines that a forward collision is
probable, the driver will be provided with audible and
visual warnings and may provide a brake jerk warning.

If the driver does not take action based upon these pro-
gressive warnings, then the system will provide a limited
level of active braking to help slow the vehicle and mitigate
the potential forward collision. If the driver reacts to the
warnings by braking and the system determines that the
driver intends to avoid the collision by braking but has not
applied sufficient brake force, the system will compensate
and provide additional brake force as required.

If a Forward Collision Warning with Mitigation event
begins at a speed below 20 mph (32 km/h), the system may
provide the maximum braking possible to mitigate the
potential forward collision. If the Forward Collision Warn-
ing with Mitigation event stops the vehicle completely, the
system will hold the vehicle at standstill for two seconds
and then release the brakes.

When the system determines a collision with the vehicle in
front of you is no longer probable, the warning message
will be deactivated.

NOTE:

• The minimum speed for FCW activation is 1 mph

(2 km/h).

• The FCW alerts may be triggered on objects other than

vehicles such as guard rails or sign posts based on the
course prediction. This is expected and is a part of
normal FCW activation and functionality.

FCW Message

160

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• It is unsafe to test the FCW system. To prevent such

misuse of the system, after four Active Braking events
within a key cycle, the Active Braking portion of FCW
will be deactivated until the next key cycle.

• The FCW system is intended for on-road use only. If the

vehicle is taken off-road, the FCW system should be
deactivated to prevent unnecessary warnings to the
surroundings.

WARNING!

Forward Collision Warning (FCW) is not intended to
avoid a collision on its own, nor can FCW detect every
type of potential collision. The driver has the respon-
sibility to avoid a collision by controlling the vehicle
via braking and steering. Failure to follow this warn-
ing could lead to serious injury or death.

Turning FCW ON Or OFF

NOTE:

The default status of FCW is “On”, this allows the

system to warn you of a possible collision with the vehicle
in front of you.

The forward collision button is located on the switch panel
below the Uconnect display.

To turn the FCW system OFF, push the forward collision
button once to turn the system OFF (LED turns on).

To turn the FCW system back ON, push the forward
collision button again to turn the system ON (LED turns
off).

• Changing the FCW status to “Off” prevents the system

from warning you of a possible collision with the vehicle
in front of you.

• Changing the FCW sensitivity - Near vs. Far. Far warns

the driver of a possible collision earlier and Near warns
the driver later.

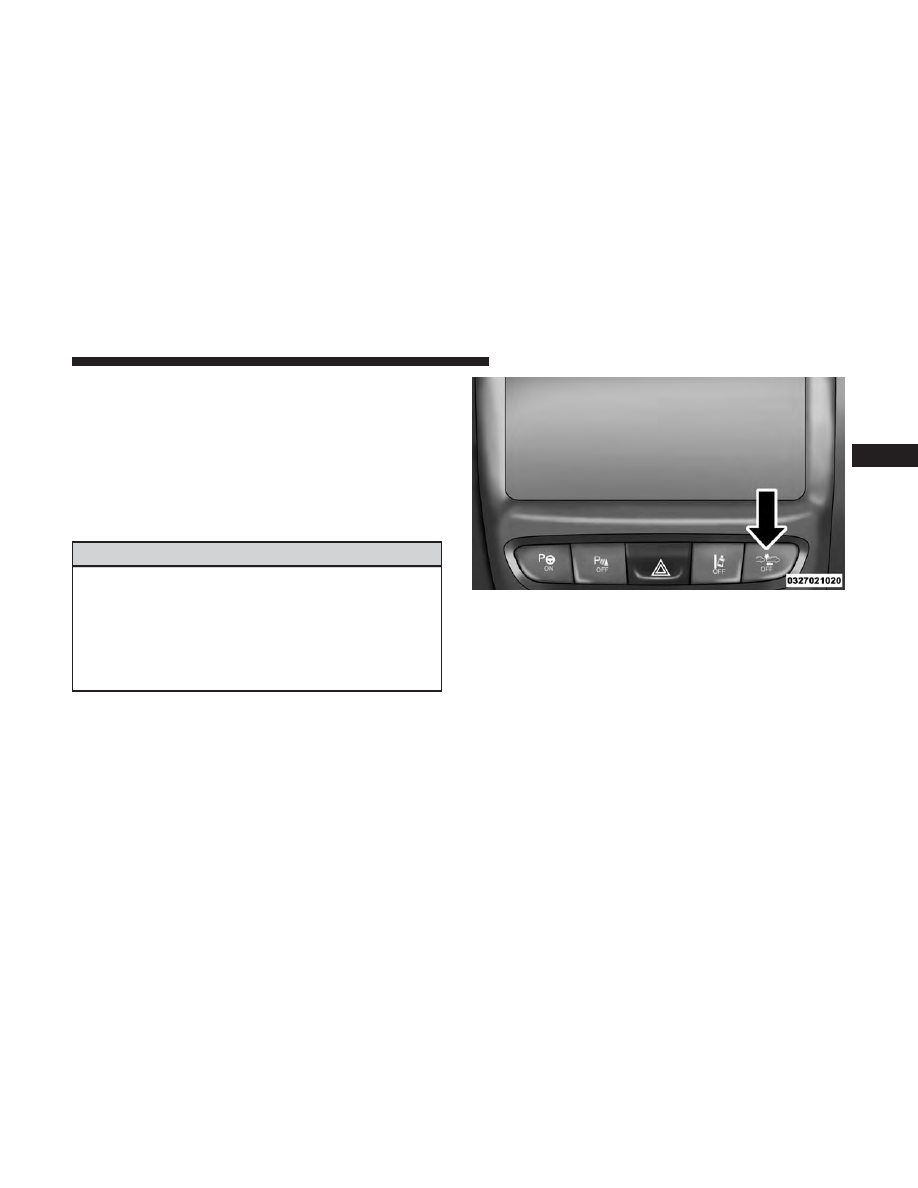

Forward Collision Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

161

• Changing the Active Braking status to “Off” prevents

the system from providing autonomous braking, or
additional brake support if the driver is not braking
adequately in the event of a potential frontal collision,
but maintains the audible and visual warnings.

NOTE:

The FCW system state is kept in memory from one

key cycle to the next. If the system is turned OFF, it will
remain off when the vehicle is restarted.

Changing FCW And Active Braking Status

The FCW Sensitivity And Active Braking Settings are
programmable through the Uconnect System. Refer to
“Uconnect Settings” in “Understanding Your Instrument
Panel” for further information.

The default status of FCW is the “Far” setting and the
Active Braking is the “On” setting, this allows the system
to warn you of a possible collision with the vehicle in front
of you when you are farther away and it applies limited
braking. This gives you the most reaction time to avoid a
possible collision.

Changing the FCW status to the “Near” setting, allows the
system to warn you of a possible collision with the vehicle
in front of you when you are much closer. This setting

provides less reaction time than the “Far” setting, which
allows for a more dynamic driving experience.

NOTE:

• The system will retain the last setting selected by the

driver after ignition shut down.

• FCW may not react to irrelevant objects such as over-

head objects, ground reflections, objects not in the path
of the vehicle, stationary objects that are far away,
oncoming traffic, or leading vehicles with the same or
higher rate of speed.

• FCW will be disabled like ACC, with the unavailable

screens.

FCW Limited Warning

If the Instrument Cluster Display reads “ACC/FCW Lim-
ited Functionality” or “ACC/FCW Limited Functionality
Clean Front Windshield” momentarily, there may be a
condition that limits FCW functionality. Although the
vehicle is still drivable under normal conditions, the active
braking may not be fully available. Once the condition that
limited the system performance is no longer present, the
system will return to its full performance state. If the
problem persists, see your Authorized Dealer.

162

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Service FCW Warning

If the system turns off, and the Instrument Cluster Display
reads:

• ACC/FCW Unavailable Service Required
• Cruise/FCW Unavailable Service Required
This indicates there is an internal system fault. Although
the vehicle is still drivable under normal conditions, have
the system checked by an Authorized Dealer.

LANESENSE — IF EQUIPPED

LaneSense Operation

The LaneSense system is operational at speeds above
37 mph (60 km/h) and below 112 mph (180 km/h). The
LaneSense system uses a forward looking camera to detect
lane markings and measure vehicle position within the
lane boundaries.

When both lane markings are detected and the driver
unintentionally drifts out of the lane (no turn signal
applied), the LaneSense system provides a haptic warning
in the form of torque applied to the steering wheel to

prompt the driver to remain within the lane boundaries. If
the driver continues to unintentionally drift out of the lane,
the LaneSense system provides a visual warning through
the Instrument Cluster Display to prompt the driver to
remain within the lane boundaries.

The driver may manually override the haptic warning by
applying torque into the steering wheel at any time.

When only a single lane marking is detected and the driver
unintentionally drifts across the lane marking (no turn
signal applied), the LaneSense system provides a visual
warning through the Instrument Cluster Display to prompt
the driver to remain within the lane. When only a single
lane marking is detected, a haptic (torque) warning will not
be provided.

NOTE:

When operating conditions have been met, the

LaneSense system will monitor if the driver’s hands are on
the steering wheel and provides an audible warning to the
driver when the driver’s hands are not detected on the
steering wheel. The system will cancel if the driver does
not return their hands to the wheel.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

163

Turning LaneSense ON Or OFF

The default status of LaneSense is “OFF”.

The LaneSense button is located on the switch panel below
the Uconnect display.

To turn the LaneSense system ON, push the LaneSense
button (LED turns off). A “Lane Sense On” message is
shown in the Instrument Cluster Display.

To turn the LaneSense system OFF, push the LaneSense
button once to turn the system OFF (LED turns on).

NOTE:

The LaneSense system will retain the last system

state ON or OFF from the last ignition cycle when the
ignition is changed to the ON/RUN position.

LaneSense Warning Message

The LaneSense system will indicate the current lane drift
condition through the Instrument Cluster Display.

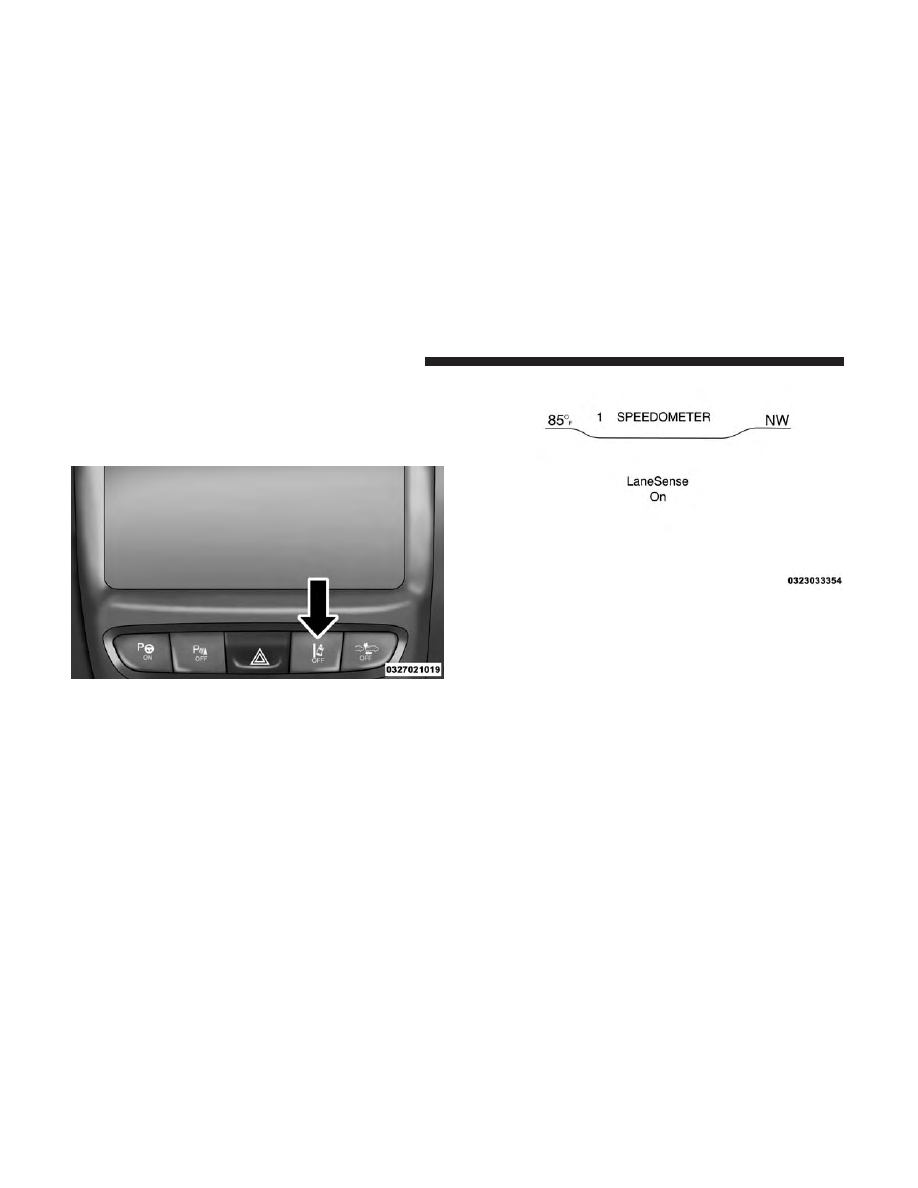

LaneSense Warning Button

Lane Sense On Message

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

7.0 Instrument Cluster Display Screen — If Equipped

When the LaneSense system is ON; the lane lines are gray
when both of the lane boundaries have not been detected
and the LaneSense indicator is solid white.

Left Lane Departure — Only Left Lane Detected

• When the LaneSense system is ON, the LaneSense

indicator is solid white when only the left lane marking
has been detected and the system is ready to provide
visual warnings in the Instrument Cluster Display if an
unintentional lane departure occurs.

• When the LaneSense system senses the lane has been

approached and is in a lane departure situation, the left
thick lane line flashes yellow (on/off), the left thin line
remains solid yellow and the LaneSense indicator
changes from solid white to flashing yellow.

NOTE:

The LaneSense system operates with the similar

behavior for a right lane departure when only the right
lane marking has been detected.

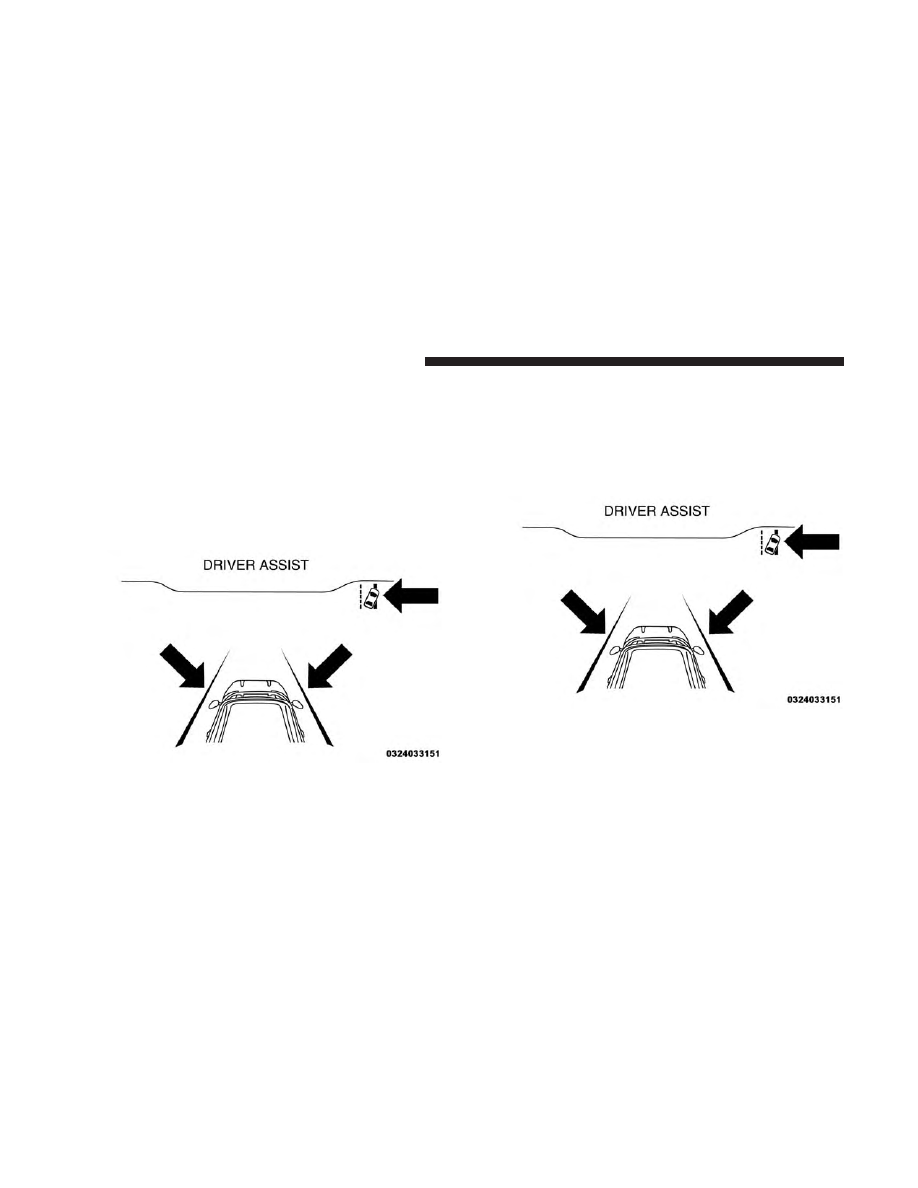

System ON (Gray Lines/White Indicator)

Lane Approached (Flashing Yellow Thick Line, Solid

Yellow Thin Line/Flashing Yellow Indicator)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

Left Lane Departure — Both Lanes Detected

• When the LaneSense system is ON, the lane lines turn

from gray to white to indicate that both of the lane
markings have been detected. The LaneSense indicator
is solid green when both lane markings have been
detected and the system is “armed” to provide visual
warnings in the Instrument Cluster Display and a torque
warning in the steering wheel if an unintentional lane
departure occurs.

• When the LaneSense system senses a lane drift situation,

the left thick lane line and left thin line turn solid yellow.

The LaneSense indicator changes from solid green to
solid yellow. At this time torque is applied to the
steering wheel in the opposite direction of the lane
boundary.

• For example: If approaching the left side of the lane the

steering wheel will turn to the right.

• When the LaneSense system senses the lane has been

approached and is in a lane departure situation, the left
thick lane line flashes yellow (on/off) and the left thin
line remains solid yellow. The LaneSense indicator

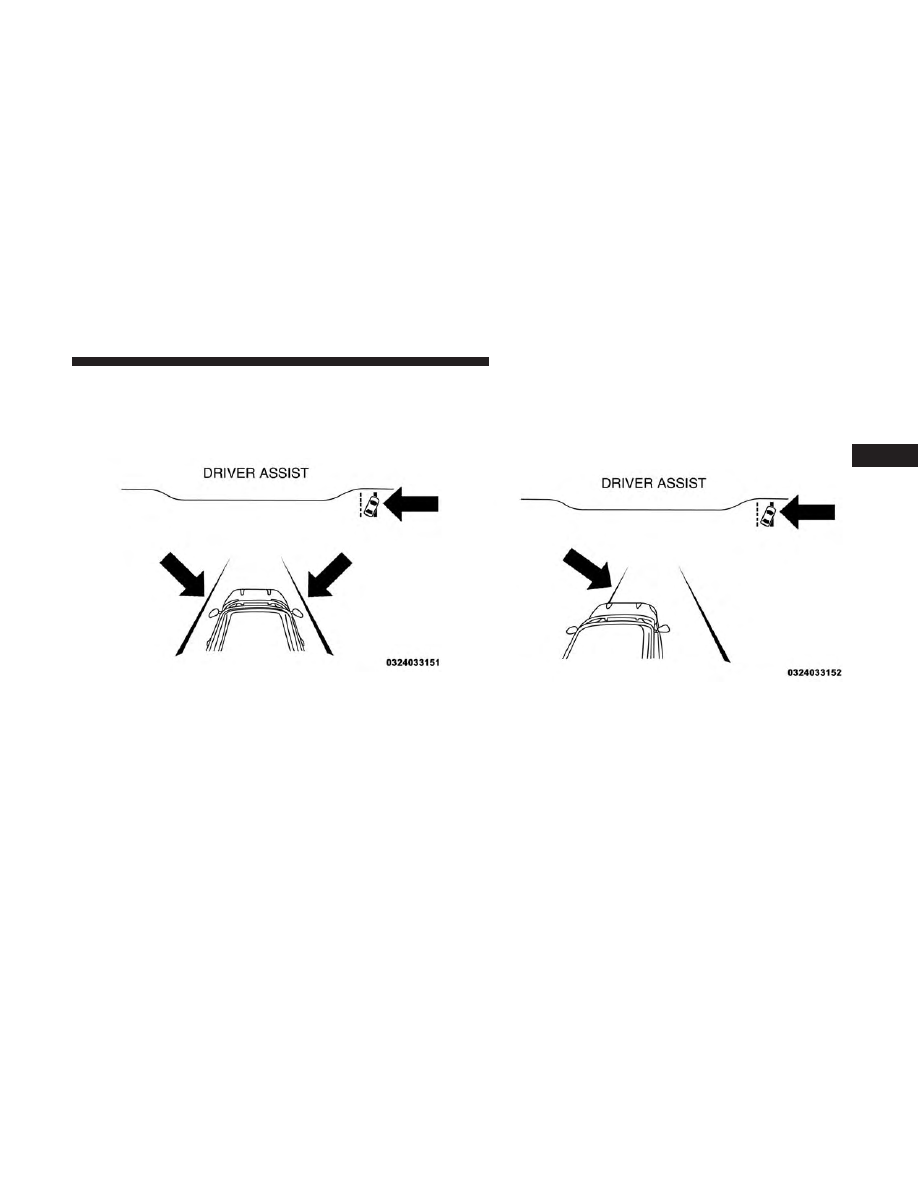

Lanes Sensed (White Lines/Green Indicator)

Lane Sensed (Solid Yellow Thick Line, Solid Yellow Thin

Line/Solid Yellow Indicator)

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

changes from solid yellow to flashing yellow. At this
time torque is applied to the steering wheel in the
opposite direction of the lane boundary.

• For example: If approaching the left side of the lane the

steering wheel will turn to the right.

NOTE:

The LaneSense system operates with the similar

behavior for a right lane departure.

Changing LaneSense Status

The LaneSense system settings can be configured through
the Uconnect system screen.

Follow these steps to change the LaneSense settings:

1. Press the “Controls” button on touchscreen located on

the bottom of the Uconnect display.

2. Press the “Settings” button.

3. Press the “Safety & Driving Assistance” button.

When in the Safety & Driving Assistance screen, you can
configure the intensity of the torque warning and the
warning zone sensitivity (early/late) through the person-
alization settings.

NOTE:

• When enabled the system operates above 37 mph

(60 km/h) and below 112 mph (180 km/h).

• Use of the turn signal suppresses the warnings.
• The system will not apply torque to the steering wheel

whenever a safety system engages. (anti-lock brakes,
traction control system, electronic stability control, for-
ward collision warning, etc.)

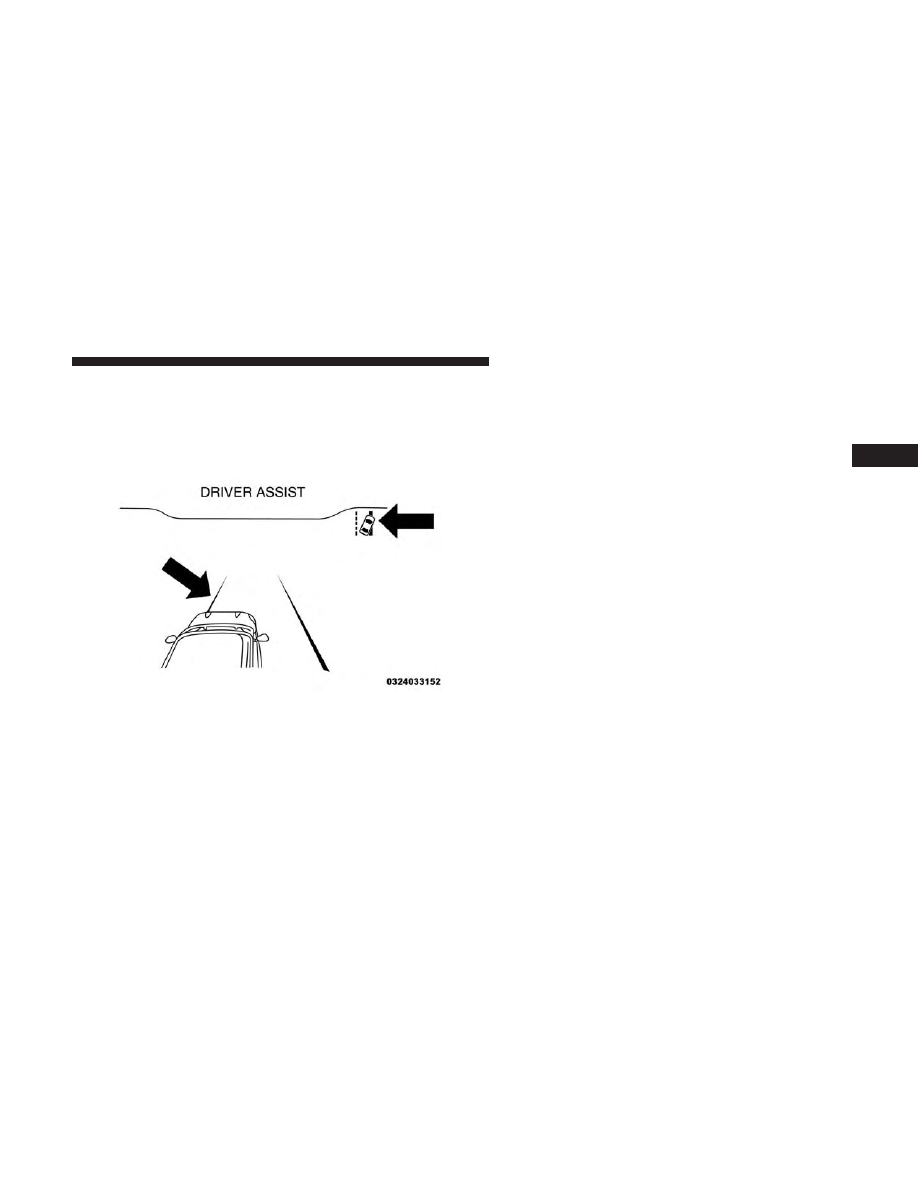

Lane Approached (Flashing Yellow Thick Line, Solid

Yellow Thin Line/Flashing Yellow Indicator)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

PARKSENSE REAR PARK ASSIST — IF EQUIPPED

The ParkSense Rear Park Assist system provides visual and
audible indications of the distance between the rear fascia
and a detected obstacle when backing up, e.g. during a
parking maneuver. Refer to “ParkSense System Usage
Precautions” in this section for limitations of this system
and recommendations.

ParkSense will retain the last system state (enabled or
disabled) from the last ignition cycle when the ignition is
changed to the ON/RUN position.

ParkSense can be active only when the gear selector is in
REVERSE. If ParkSense is enabled at this gear selector
position, the system will remain active until the vehicle
speed is increased to approximately 7 mph (11 km/h) or
above. When in REVERSE and above the system’s operat-
ing speed, a warning will appear within the Instrument
Cluster Display indicating the vehicle speed is too fast. The
system will become active again if the vehicle speed is
decreased to speeds less than approximately 6 mph
(9 km/h).

ParkSense Sensors

The four ParkSense sensors, located in the rear fascia/
bumper, monitor the area behind the vehicle that is within
the sensors’ field of view. The sensors can detect obstacles
from approximately 12 in (30 cm) up to 79 in (200 cm) from
the rear fascia/bumper in the horizontal direction, depend-
ing on the location, type and orientation of the obstacle.

ParkSense Warning Display

The ParkSense Warning screen will only be displayed if
Sound and Display is selected from the Customer - Pro-
grammable Features section of the Uconnect System. Refer
to

⬙Uconnect Settings” in “Understanding Your Instrument

Panel” for further information.

The ParkSense Warning screen is located within the Instru-
ment Cluster Display. It provides visual warnings to indi-
cate the distance between the rear fascia/bumper and the
detected obstacle. Refer to “Instrument Cluster Display”
for further information.

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
