Spare Tire Removal

The spare tire is stowed inside a protective cover located
under the center of the vehicle between the front doors by
means of a cable winch mechanism. The “spare tire

drive” nut is located on the floor, under a plastic cap at
the front of the floor console or under front super console
forward bin liner.

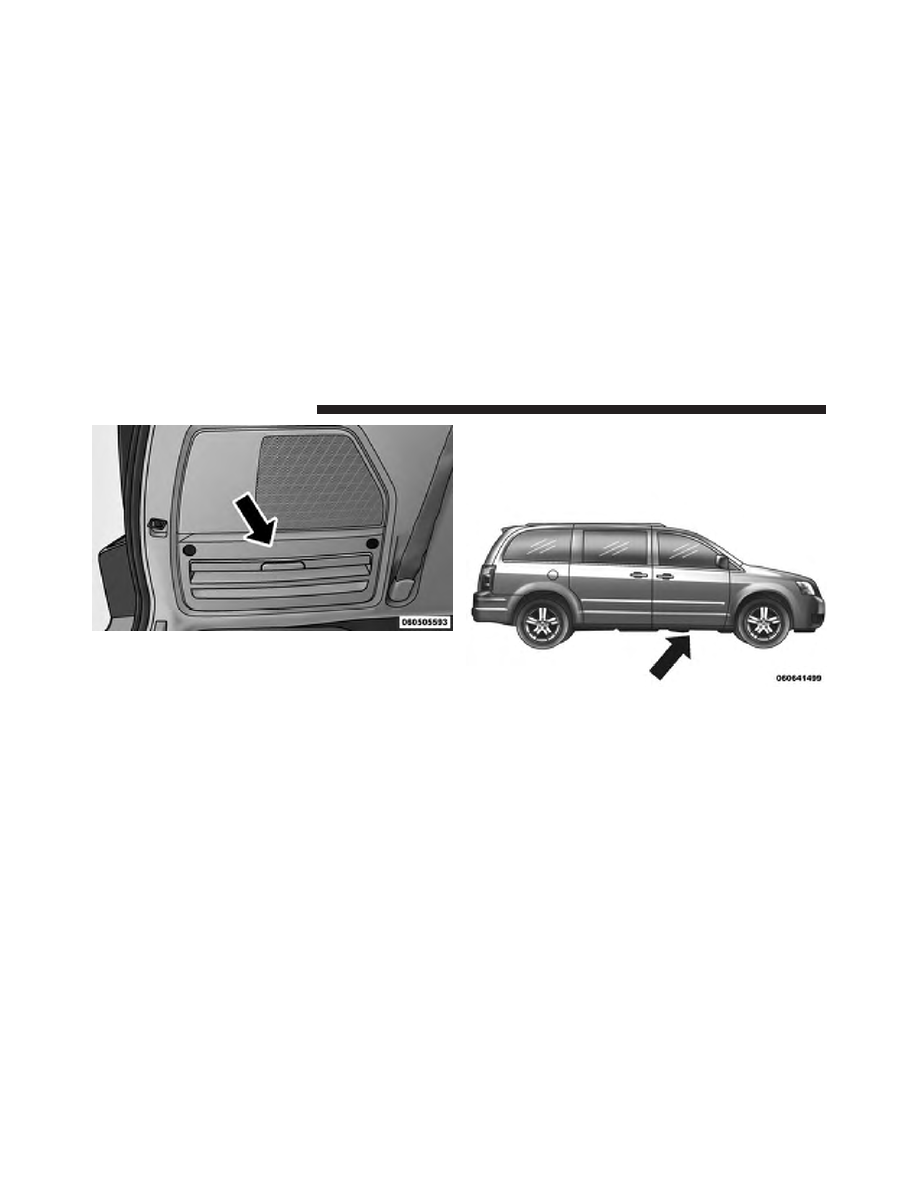

Jack And Tool Location

Spare Tire Location

604

WHAT TO DO IN EMERGENCIES

To Access Spare Tire Winch Drive Nut

To access the spare tire winch drive nut and lower the
spare tire, you will need to refer to one of the following
center console configurations.

Super Console

For vehicles equipped with the Super Console, the spare
tire winch assembly drive nut is located beneath the
console.

1. Pull the lower drawer out from the rear of the floor

console to gain clear access of the tire winch drive nut.

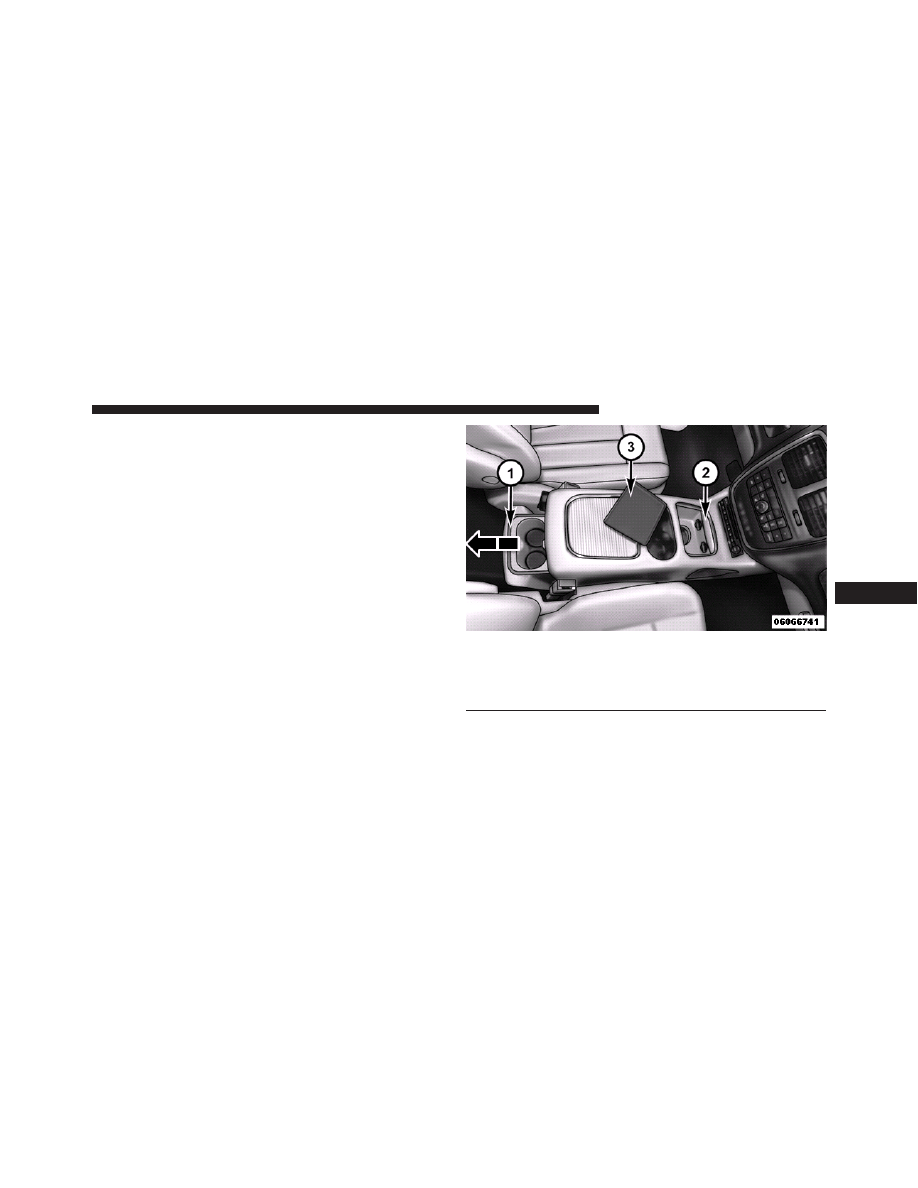

Super Console

1 — Lower Drawer
2 — Front Drawer
3 — Front Drawer Liner

6

WHAT TO DO IN EMERGENCIES

605

2. Open the front drawer to expose the storage compart-

ment.

3. Remove the liner from the console’s storage compart-

ment to access the spare tire winch drive nut.

Premium/Base/Cargo Center Console

Pull the Winch Cover assembly plug (if equipped) to
access the winch drive nut.

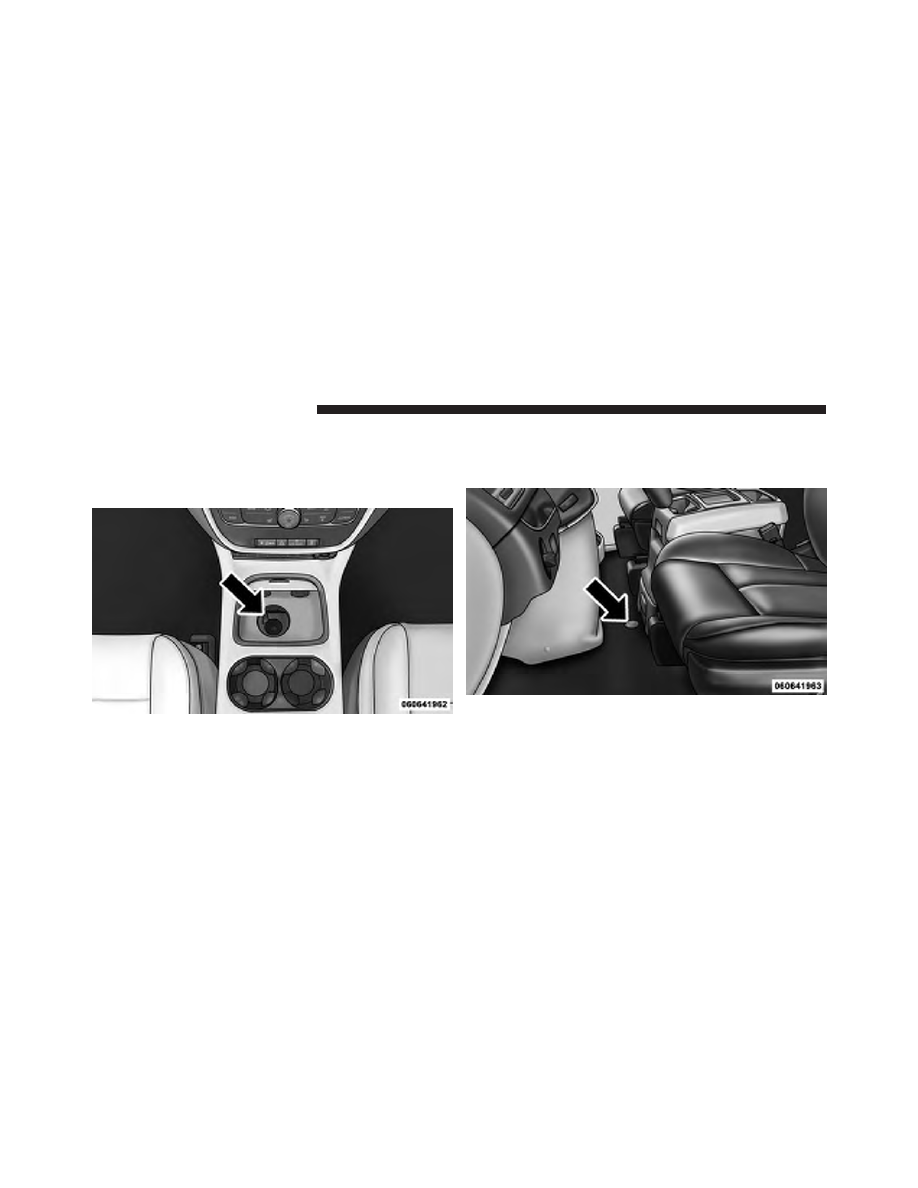

Drive Nut Access

Winch Cover Assembly Plug (If Equipped)

606

WHAT TO DO IN EMERGENCIES

Spare Tire Tools

The tool pouch contains three pieces and can be as-
sembled into a spare tire hook; to remove the compact
spare tire/cover assembly from under the vehicle, or a
Winch T-handle; to raise/lower the compact spare tire/
cover assembly.

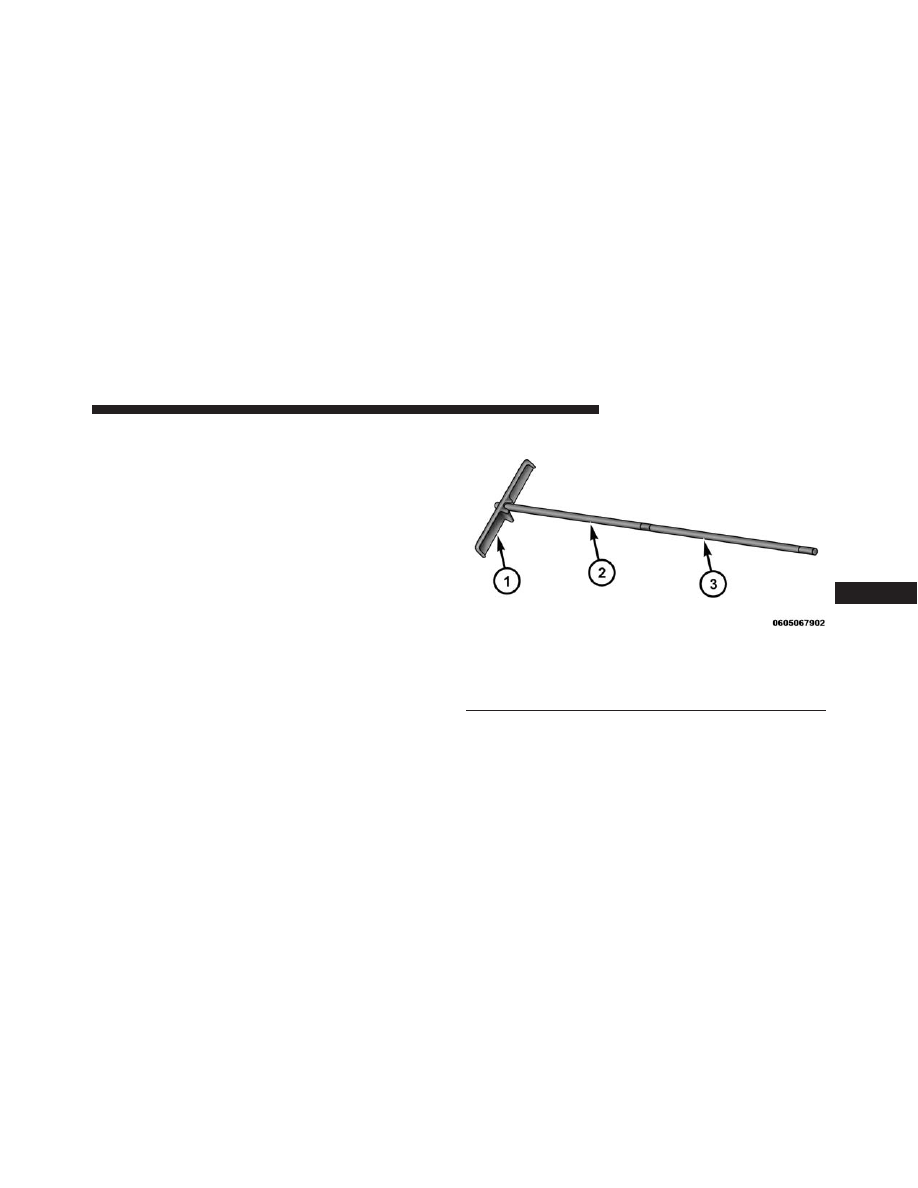

Assembled T-handle

1 — Spare Tire Hook/T-handle
2 — Extension 1
3 — Extension 2

6

WHAT TO DO IN EMERGENCIES

607

Spare Tire Removal Instructions

The spare tire is located under the vehicle beneath the
center console area.

1. Assemble the spare tire tools into a T-handle and place

the square end over the spare tire winch drive nut.

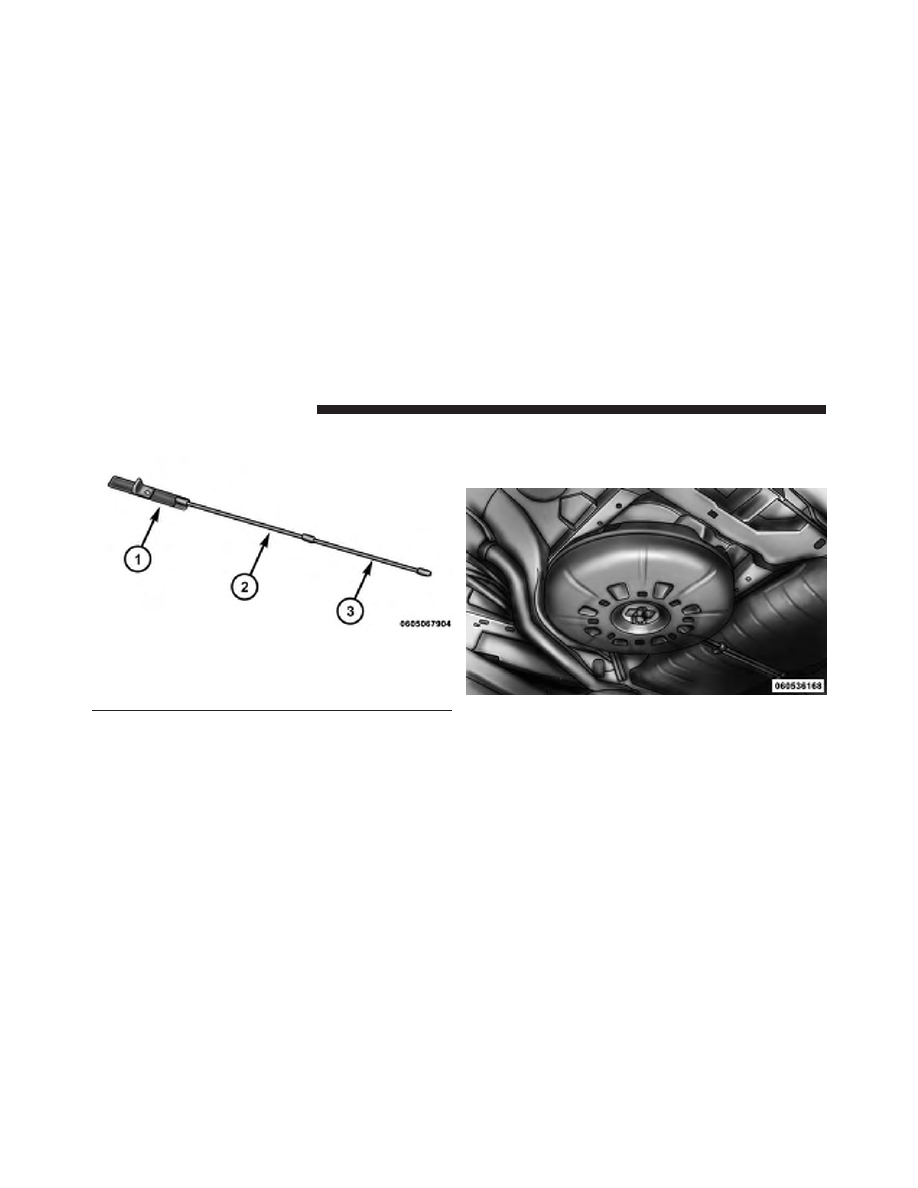

Assembling The Spare Tire Hook

1 — Spare Tire Hook/T-handle
2 — Extension 1
3 — Extension 2

Spare Tire And Cover

608

WHAT TO DO IN EMERGENCIES

2. Rotate the nut to the left until the winch mechanism

stops turning freely. This will allow enough slack in
the cable to allow you to pull the spare tire out from
underneath the vehicle.

CAUTION!

The winch mechanism is designed for use with the
winch T-handle only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

3. To remove the compact spare tire/cover assembly,

assemble the winch T-handle extensions to form a
spare tire hook, and pull the spare tire out from under
the vehicle.

NOTE:

If either front tire is flat it may be necessary to

jack up the vehicle to remove the compact spare tire/
cover assembly from under the vehicle.

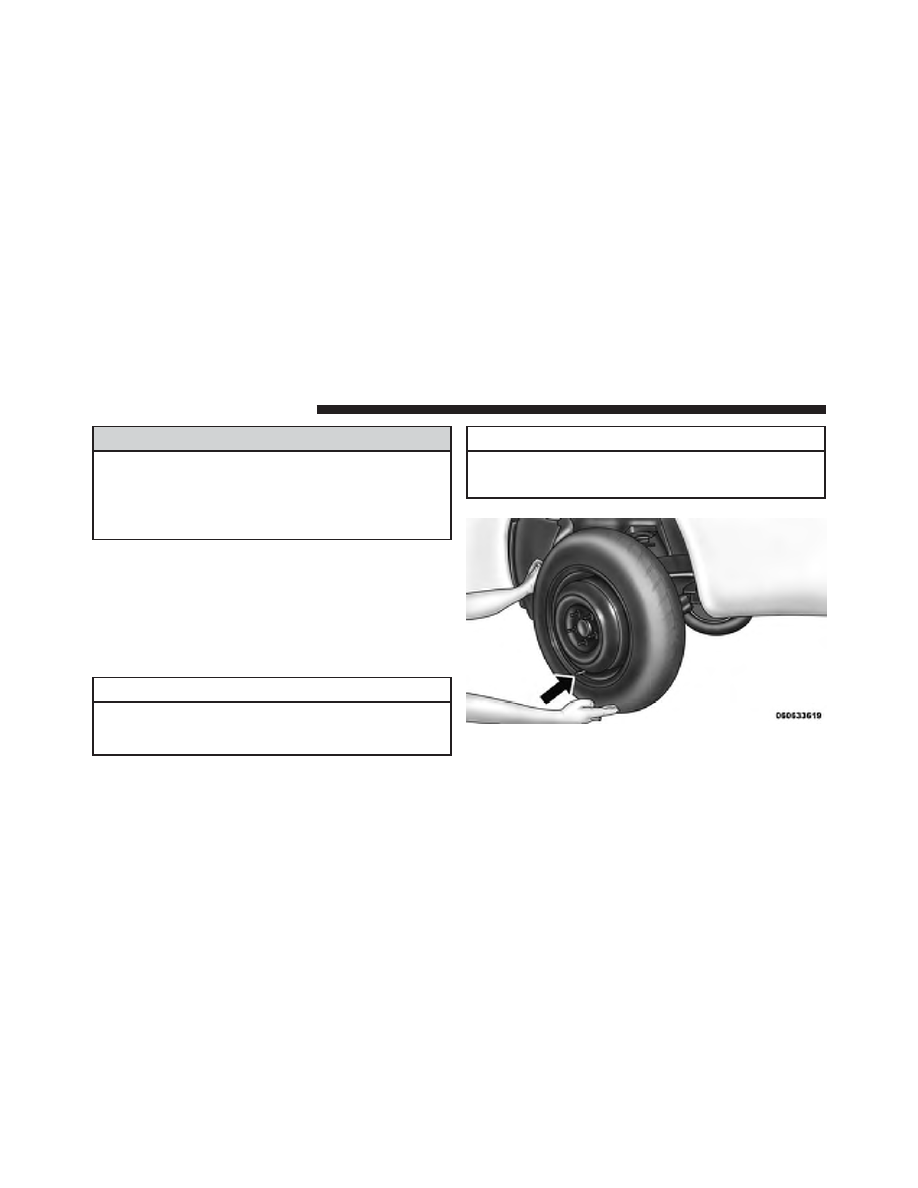

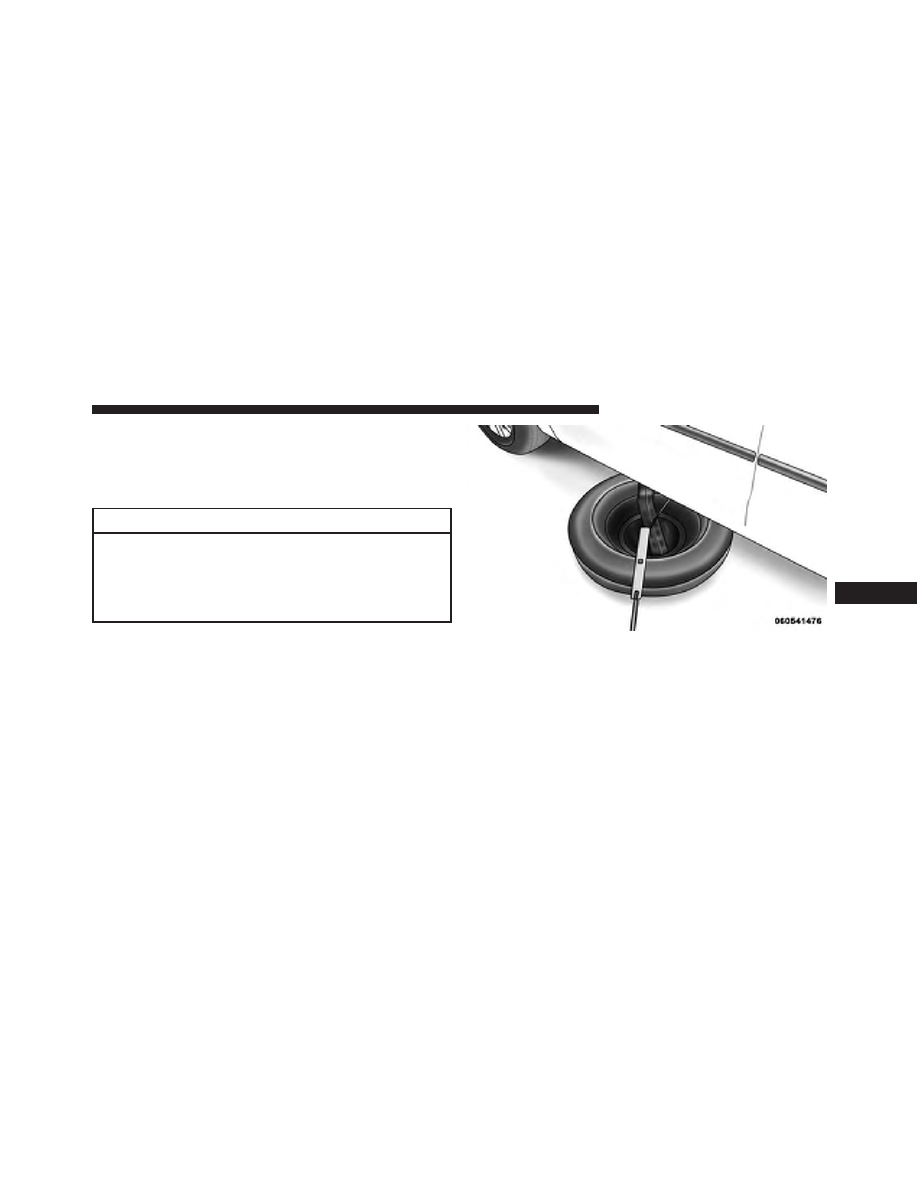

Pulling Spare Tire

6

WHAT TO DO IN EMERGENCIES

609

4. Stand the tire/cover assembly upright and remove the

wheel spacer by squeezing the winch retaining tabs
together. Push the retainer through the spare tire to
release it from the wheel.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or

slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic, pull far enough off
the road to avoid being hit when operating the jack
or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

4. Place the shift lever into PARK.

5. Turn OFF the ignition.

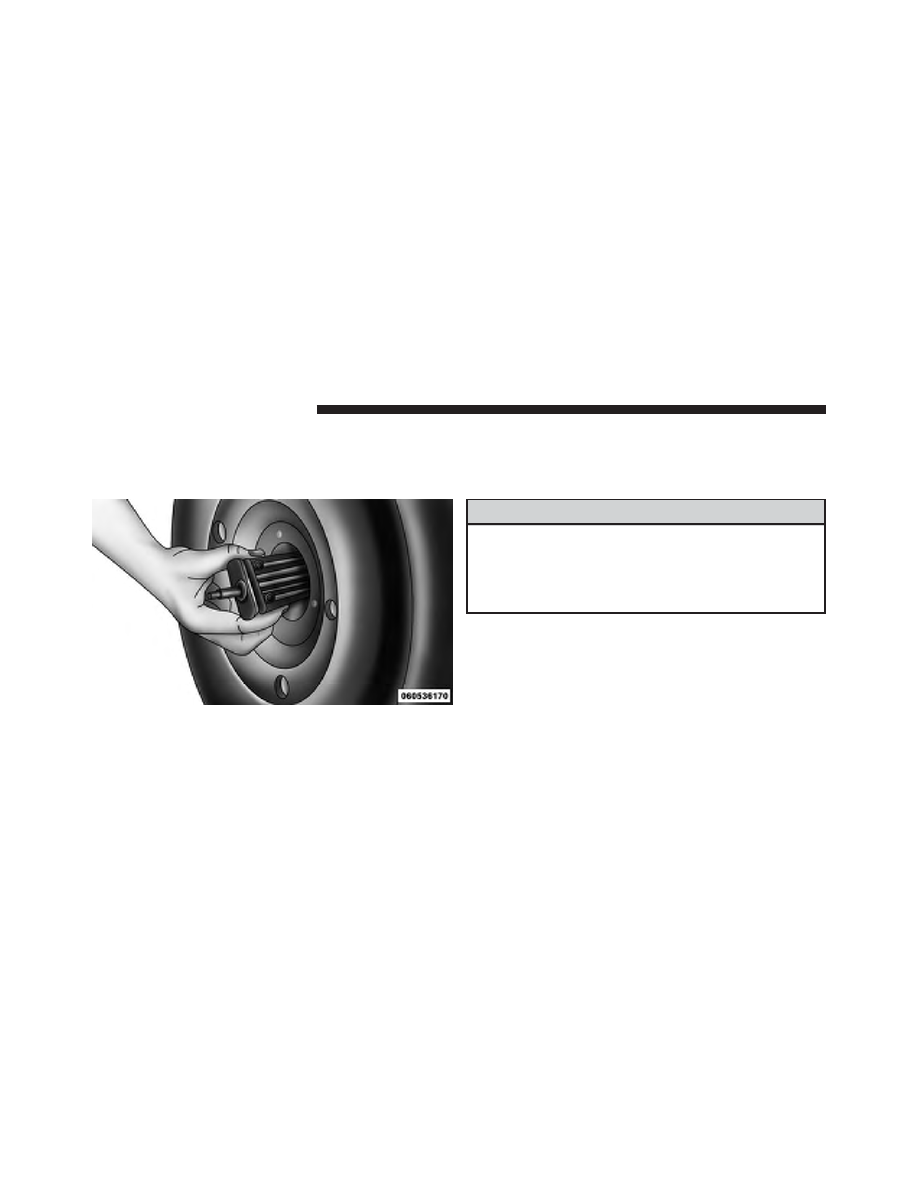

Removing Wheel Spacer

610

WHAT TO DO IN EMERGENCIES

6. Block both the front and rear of the wheel diagonally

opposite of the jacking position. For
example, if changing the right front
tire, block the left rear wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from the

edge of the roadway as possible before raising the
vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

(Continued)

6

WHAT TO DO IN EMERGENCIES

611

WARNING! (Continued)

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

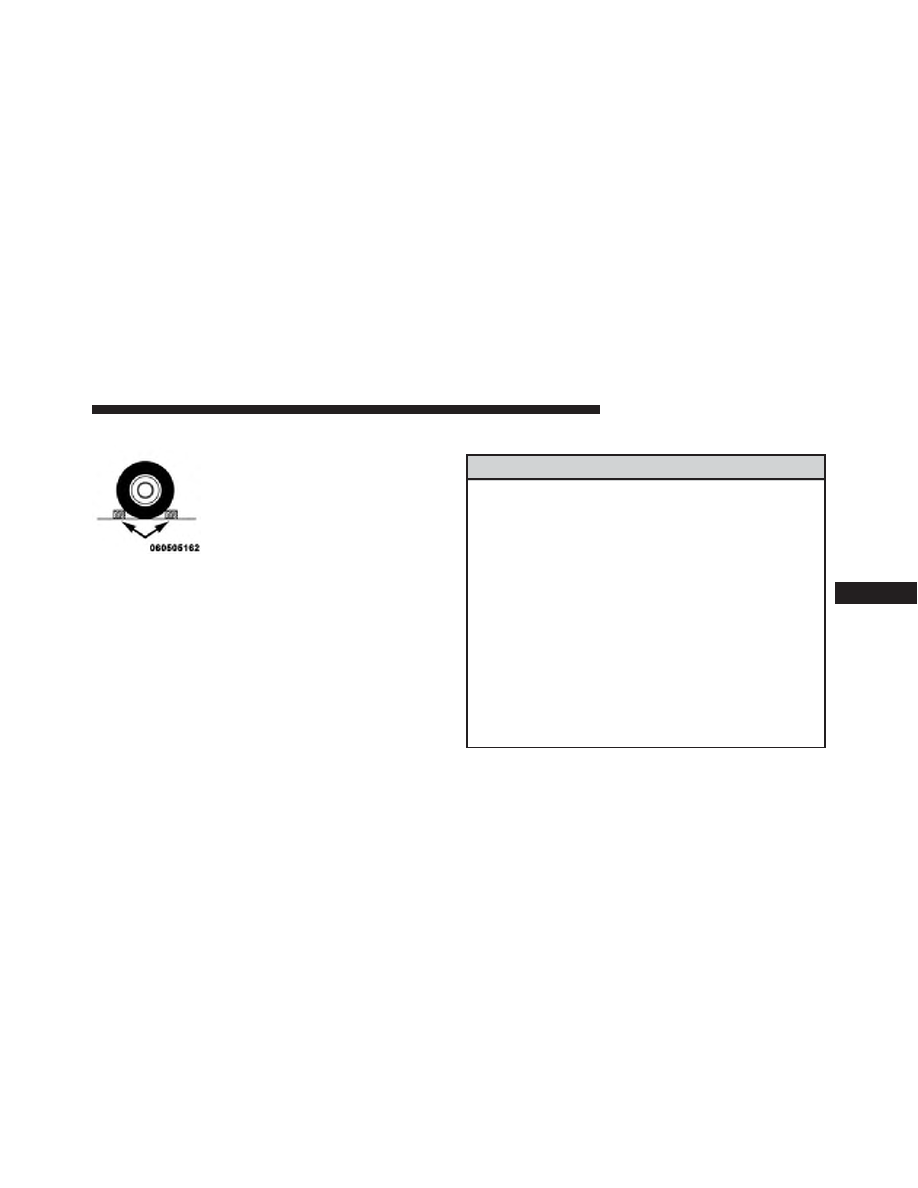

• To assure that compact spare tires, flat or inflated,

are securely stowed, compact spares must be
stowed with the valve stem facing the ground.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

NOTE:

Refer to the “Compact Spare Tire” section of

“Tires – General Information” for information about the
compact spare tire, its use, and operation.

1. Loosen (but do not remove) the wheel lug nuts by

turning them to the left one turn while the wheel is
still on the ground.

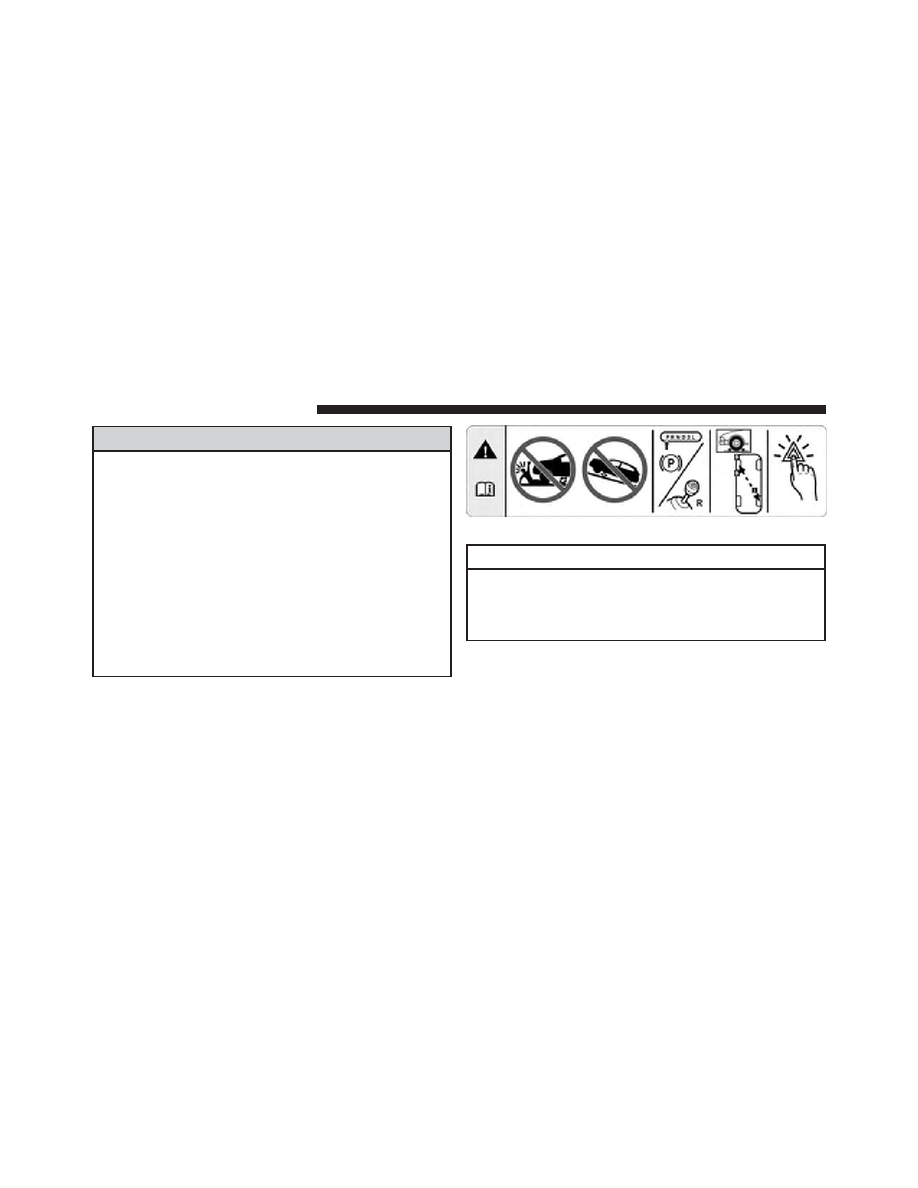

Jack Warning Label

612

WHAT TO DO IN EMERGENCIES

2. There are two jack engagement locations on each side

of the vehicle body. These locations are on the sill
flange of the vehicle body.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated.

Rear jack locations are between a pair of down-facing
tabs on the sill flange of the vehicle side body.

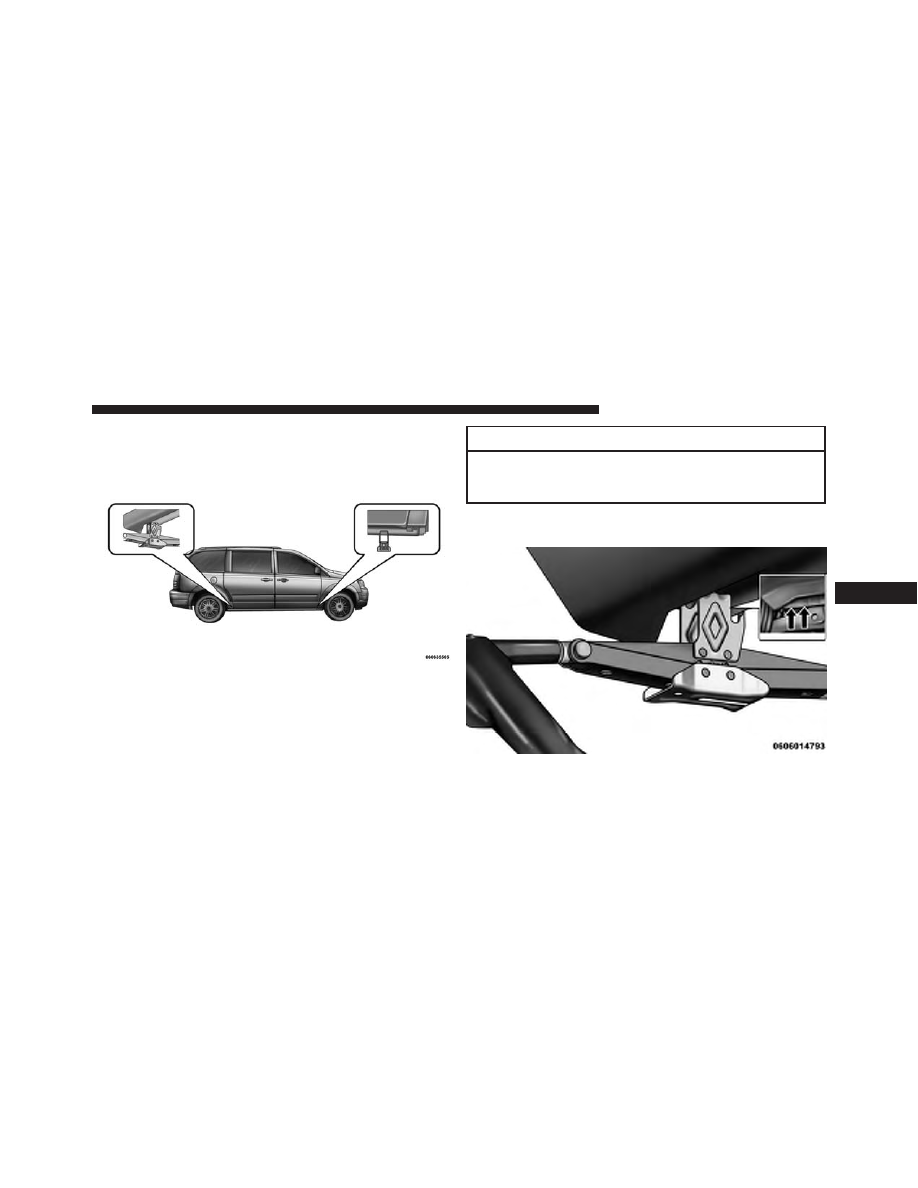

Jack Locations

Rear Jacking Locations

6

WHAT TO DO IN EMERGENCIES

613

Front jack location is on the sill flange of the vehicle body
and is located 6 inches (150 mm) from door edge.

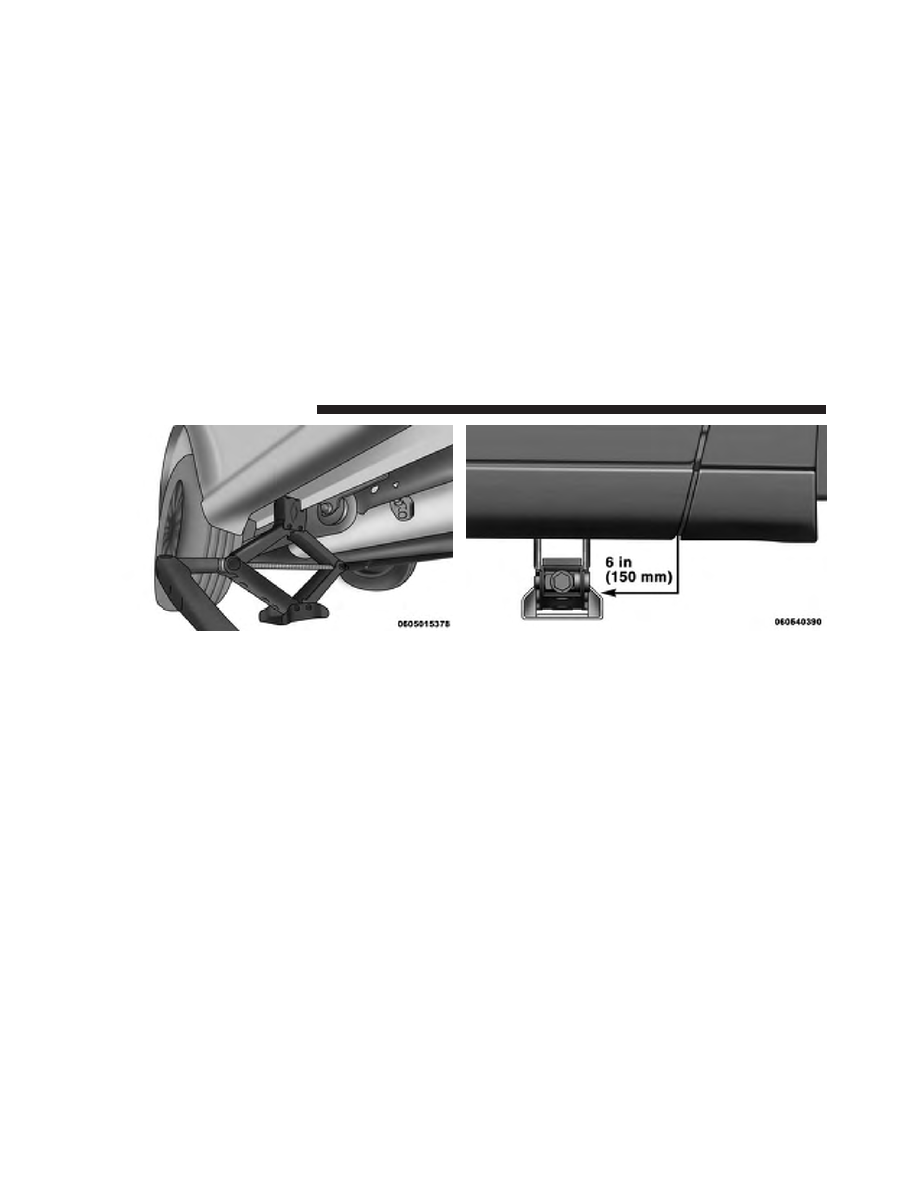

Rear Jack Engaged

Front Jack Locations

614

WHAT TO DO IN EMERGENCIES

NOTE:

In some situations the jack may need to be

placed on its side in order to be pushed under the vehicle.
Return the jack to its correct orientation once it is under
the vehicle.

WARNING!

Being under a jacked-up vehicle is dangerous. The
vehicle could slip off the jack and fall on you. You
could be crushed. Never get any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

3. Place the wrench on the jack screw and turn to the

right until the jack head is properly engaged in the
described location. Do not raise the vehicle until you
are sure the jack is securely engaged.

4. Raise the vehicle by turning the jack screw to the right,

using the swivel wrench. Raise the vehicle only until
the tire just clears the surface and enough clearance is
obtained to install the compact spare tire. Minimum
tire lift provides maximum stability.

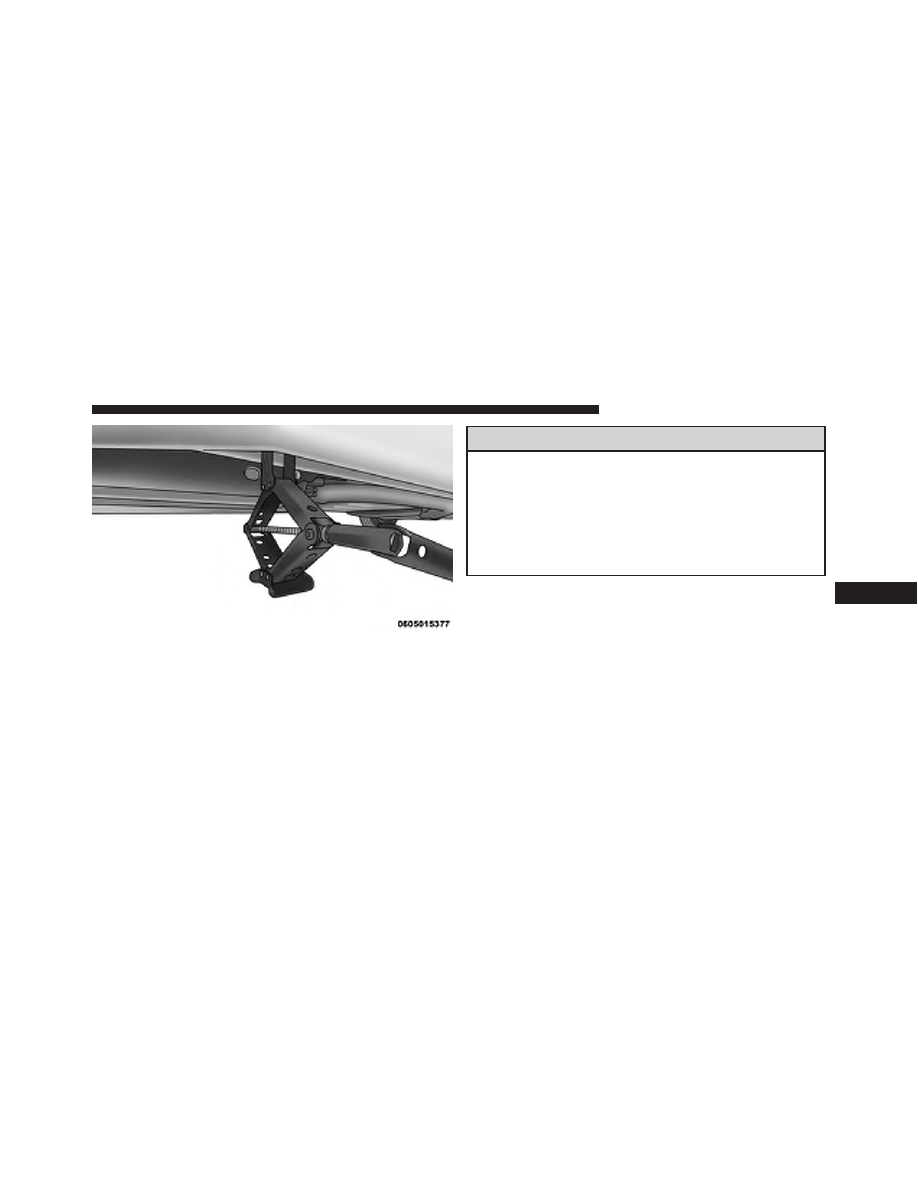

Front Jack Engaged

6

WHAT TO DO IN EMERGENCIES

615

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

5. Remove the wheel lug nuts, for vehicles with wheel

covers, remove the cover from the wheel by hand. Do
not pry the wheel cover off. Then pull the wheel off the
hub.

6. Install the compact spare tire. Lightly tighten the lug

nuts.

CAUTION!

Be sure to mount the compact spare tire with the
valve stem facing outward. The vehicle could be

(Continued)

CAUTION! (Continued)

damaged if the compact spare tire is mounted incor-
rectly.

Mounting Compact Spare Tire

616

WHAT TO DO IN EMERGENCIES

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not tighten the wheel nuts fully until the vehicle
has been lowered. Failure to follow this warning may
result in serious injury.

NOTE:

Do not install the wheel cover on the compact

spare.

7. Lower the vehicle by turning the jack screw to the left.

8. Refer to “Torque Specifications” in this section for

proper wheel lug nut torque.

9. Lower the jack to its fully-closed position.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided. Have the deflated (flat) tire
repaired or replaced immediately.

10. Place the deflated (flat) tire and compact spare tire

cover assembly in the rear cargo area. Do not stow
the deflated tire in the compact spare tire location.
Have the full-sized tire repaired or replaced, as soon
as possible.

11. Stow the cable and wheel spacer before driving the

vehicle. Reassemble the winch handle extensions to
form a “T” and fit the winch T-handle over the drive
nut. Rotate the nut to the right until the winch
mechanism clicks at least three times.

6

WHAT TO DO IN EMERGENCIES

617

NOTE:

Refer to the “Spare Tire Tools” section for in-

structions on assembling the T-handle.

12. Stow the jack, jack handle and winch handle tools

back in the stowage compartment.

13. Check the compact spare tire pressure as soon as

possible. Correct the tire pressure, as required.

Securing The Compact Spare Tire

1. Assemble the winch handle extensions to form a

T-handle and fit the winch T-handle over the drive
nut. Rotate the nut to the left until the winch mecha-
nism stops turning freely. This will allow enough slack
in the cable to allow you to pull the wheel spacer out
from under the vehicle.

WARNING!

A loose compact spare tire/cover assembly, thrown
forward in a collision or hard stop could endanger
the occupants of the vehicle. Always stow the com-
pact spare tire with the cover assembly in the place
provided.

CAUTION!

The winch mechanism is designed for use with the
winch T-handle only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

2. Assemble the winch handle extensions to form the

spare tire hook, and pull the wheel spacer from under
the vehicle.

618

WHAT TO DO IN EMERGENCIES

3. Turn the compact spare tire so that the valve stem is

down, and place the tire into the compact spare
tire/cover assembly. Slide the wheel spacer through
the center of the wheel and compact spare tire/cover
assembly, so that the two retainer tabs snap out and
engage the compact spare tire cover on the opposite
side.

CAUTION!

The compact spare tire/cover assembly must be used
when the compact spare tire is stored. Failure to use
this cover could drastically reduce the life of the
compact spare tire.

WARNING!

Verify that both retainer tabs of the wheel spacer
have been properly extended through the center of
the wheel and compact spare tire/cover assembly.
Failure to properly engage both retainer tabs could
result in loss of the compact spare tire and cover
assembly, which will cause vehicle damage and may
cause loss of vehicle control and serious personal
injury.

4. Using the winch T-handle, rotate the drive nut to the

right until the compact spare tire/cover assembly is
drawn into place against the underside of the vehicle.

5. Continue to rotate the nut to the right until you hear

the winch mechanism click three times. It cannot be
overtightened. Check under the vehicle to ensure the

6

WHAT TO DO IN EMERGENCIES

619
