Installation

Align the liner in the cupholder and press down firmly.

Convertible Top Care

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:
• Avoid high-pressure car washes, as they can dam-

age the top material. Also, increased water pressure
may force past the weather strips.

• Remove any standing water from the top and dry

the surface before opening it. Operating the top,
opening a door or lowering a window while the top
is wet may allow water to drip into the vehicles
interior.

(Continued)

CAUTION! (Continued)

• Use care when washing the vehicle, water pressure

directed at the weather strip seals may cause water
to leak into the vehicles interior.

Immediate removal of any contaminant is recommended.
Regular washing of the top will enhance its life and
appearance, and make successive cleanings easier. Do not
subject the top to excessive heat. Frequently vacuum the
top and storage compartment.

Washing

Hand washing is highly recommended. Automatic car
washing equipment can damage the top material. If you
must use an automatic car wash, soft cloth systems are
preferred.

460

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

Avoid high-pressure car washes, as they can damage
the top material. Also, increased water pressure may
force water past the weather strips.

General Cleaning

Careful vacuuming of the top before washing is helpful
in removing dust and other foreign particles. Wash in
partial shade instead of direct sun. Wet the entire vehicle
before washing the top. The top should be washed with
a soft, natural bristle scrub brush, and a mild soap
solution such as liquid dishwashing soap. Do not use
detergent.

CAUTION!

Never use an abrasive type cleaner or bleaches.
Cleaners should not contain silicones, organic sol-
vents, petroleum distillates, or plasticizers. Always
wait until the top is thoroughly dry before lowering
it into the storage area.

Scrub in all directions, covering an area of about two
square feet at a time. Avoid heavy scrubbing. Rinse the
entire vehicle with water to remove all soap and dirt from
the top fabric and to prevent streaking on painted and
chrome surfaces. Allow the top to dry before lowering.
Vacuuming the top with a wet/dry shop vacuum will
decrease the top’s drying time, ensure removal of all dirt,
and delete streaks in the material. Multiple cleanings
may be necessary to remove stubborn stains. If stains
persist, contact your local dealership for further sugges-
tions.

7

MAINTAINING YOUR VEHICLE

461

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Additional Cleaning Procedure

For additional cleaning assistance in removing stubborn
stains, apply MOPAR

威 Convertible Cloth Top Cleaner or

equivalent to the complete stain, extending 2 inches (50
mm) beyond the stain. With a soft bristle brush, scrub in
all directions over the stain. Avoid heavy scrubbing.
Rinse the area with warm water. If the stain is still
apparent, repeat the cleaning procedure. When the stain
is no longer showing, rinse the complete top with warm
water. Let the top dry before lowering it.

Protection

For appearance purposes, you may wish to protect your
cloth top periodically. A fabric protectant such as Scotch-
guard

威 is suggested. The top should be clean and dry

before application of the protectant.

CAUTION!

Avoid getting Scotchguard

威 on the surrounding

weather strips, moldings, paint, or glass. Damage to
these items might occur.

Weather Strip Care – Soft And Hard Top

Lubricate all top and door glass weather strips periodi-
cally with MOPAR

威 Weather Strip Lubricant or equiva-

lent to keep them soft and pliable.

FUSES

Integrated Power Module

The Integrated Power Module is located in the engine
compartment near the air cleaner assembly. This center
contains cartridge fuses and mini fuses. A label that
identifies each component may be printed on the inside

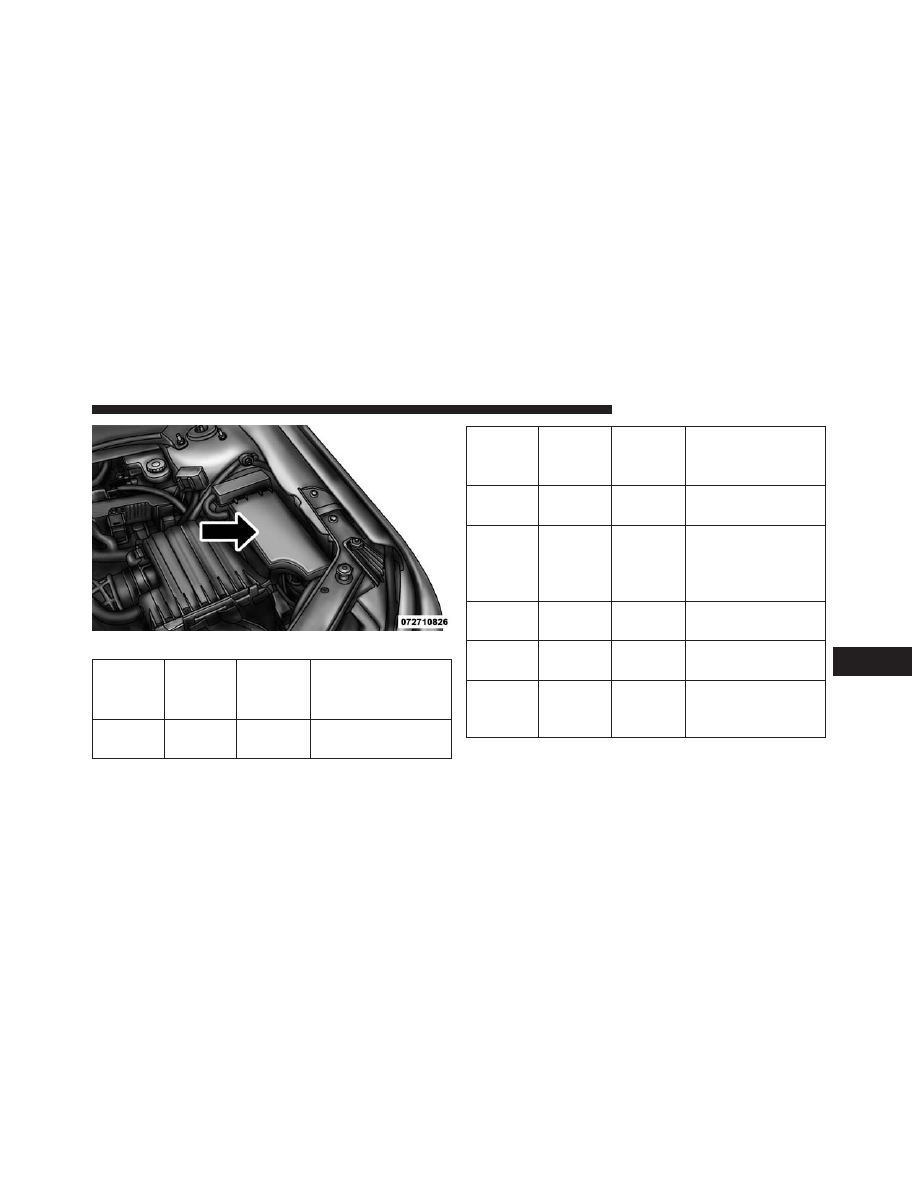

of the cover. Refer to the graphic below for FUSES/TIPM
location.

462

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

1

40 Amp

Green

Power Top Module
– If Equipped

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

2

20 Amp

Yellow

Brake Vacuum
Pump

3

10 Amp

Red

Center High
Mounted Stop
Light (CHMSL)/
Brake Switch

4

10 Amp

Red

Ignition Switch

5

20 Amp

Yellow

Trailer Tow – If
Equipped

6

10 Amp

Red

Power Mirror
Switch/Climate
Controls

Integrated Power Module

7

MAINTAINING YOUR VEHICLE

463

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

7

30 Amp

Green

Ignition Off Draw
(IOD) Sense 1

8

30 Amp

Green

Ignition Off Draw
(IOD) Sense 2

9

40 Amp

Green

Battery Feed –
Power Seats – If
Equipped

10

20 Amp

Yellow

Instrument Panel/
Power Locks/
Interior Lights

11

15 Amp

Lt Blue

Selectable Power
Outlet (Inside Cen-
ter Arm Rest)

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

12

20 Amp

Yellow

13

20 Amp

Yellow

Ignition/Cigar
Lighter

14

10 Amp

Red

Instrument Panel

15

40 Amp

Green

Radiator Fan Relay

16

15 Amp
Lt. Blue

Sunroof – If
Equipped

464

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

17

10 Amp

Red

Wireless Control
Module (WCM)/
Clock/Steering
Control Module
(SCM)

18

40 Amp

Green

Auto Shutdown
(ASD) Relay

19

20 Amp

Yellow

Audio Amplifier –
If Equipped

20

15 Amp
Lt. Blue

Radio

21

10 Amp

Red

Siren – If Equipped

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

22

10 Amp

Red

Ignition Run – Cli-
mate Controls/Hot
Cupholder – If
Equipped

23

15 Amp
Lt. Blue

Auto Shutdown
(ASD) Relay 3

24

25 Amp

Natural

Sunroof – If
Equipped

25

10 Amp

Red

Ignition Run —
Heated Mirrors - If
Equipped

26

15 Amp
Lt. Blue

Auto Shutdown
(ASD) Relay 2

7

MAINTAINING YOUR VEHICLE

465

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

27

10 Amp

Red

Ignition Run – Oc-
cupant Classifica-
tion Module
(OCM)/Occupant
Restraint Controller
(ORC)

28

10 Amp

Red

Ignition Run —
Occupant Classifi-
cation Module
(OCM)/Occupant
Restraint Controller
(ORC)

29

Hot Car (No Fuse
Required)

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

30

20 Amp

Yellow

Ignition Run –
Heated Seats – If
Equipped

31

Spare

32

30 Amp

Pink

Auto Shutdown
(ASD) Relay 1

33

10 Amp

Red

Switch Bank/
Diagnostic Link
Connector/
Powertrain Control
Module (PCM)

466

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

34

30 Amp

Pink

Anti-Lock Brakes
(ABS) Module – If
Equipped/
Electronic Stability
Control (ESC)
Module – If
Equipped

35

40 Amp

Green

Anti-Lock Brakes
(ABS) Module – If
Equipped/
Electronic Stability
Control (ESC)
Module – If
Equipped

Cavity

Car-

tridge

Fuse

Mini

Fuse

Description

36

30 Amp

Pink

Passenger Door
Module (PDM)/
Driver Door Mod-
ule (DDM)

37

25 Amp

Natural

Power Top Module
– If Equipped

7

MAINTAINING YOUR VEHICLE

467

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

• When installing the Integrated Power Module

cover, it is important to ensure the cover is properly
positioned and fully latched. Failure to do so may
allow water to get into the Integrated Power Mod-
ule, and possibly result in an electrical system
failure.

• When replacing a blown fuse, it is important to use

only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If
a properly rated fuse continues to blow, it indicates
a problem in the circuit that must be corrected.

VEHICLE STORAGE

If you will not be using your vehicle for more than 21
days, you may want to take steps to preserve your
battery.
• Disengage the mini-fuse in the Power Distribution

Center labeled IOD (Ignition Off-Draw).

• Or disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e., vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
ensure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

468

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REPLACEMENT BULBS

Interior Bulbs

Bulb Number

Front Courtesy/Reading
Lamp

578/W5W

Center Courtesy/Reading
Lamp

578/W5W

Visor Vanity Lamp

A6220

Glove Box Lamp

A6220

Shift Indicator Lamp

IKLE14140

Rear Compartment
(Trunk) Lamp

579

NOTE:

For lighted switches, see your authorized

dealer for replacement.

Exterior Bulbs

Bulb Number

Bi-Halogen Headlamp

HIR2

Front Turn Signal Lamp

3157NAK

Front Park Lamp

LED (Serviced at Autho-

rized Dealer)

Front Fog Lamp

H11

Center High Mounted
Stop (CHMSL) Lamp

LED (Serviced at Autho-

rized Dealer)

Rear Tail/Stop/Turn Sig-
nal Lamp

LED (Serviced at Autho-

rized Dealer)

Backup Lamp

921

License Lamp

W5W

7

MAINTAINING YOUR VEHICLE

469

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BULB REPLACEMENT

Headlamp

1. Raise and prop open the hood. Locate the connector

behind the headlamp.

NOTE:

It may be necessary to remove the air cleaner

filter housing and position the totally integrated power
module aside prior to replacing the low beam headlamp
on the driver’s side of the vehicle.

2. Reach into engine compartment and from behind the

lamp assembly and grasp the connector.

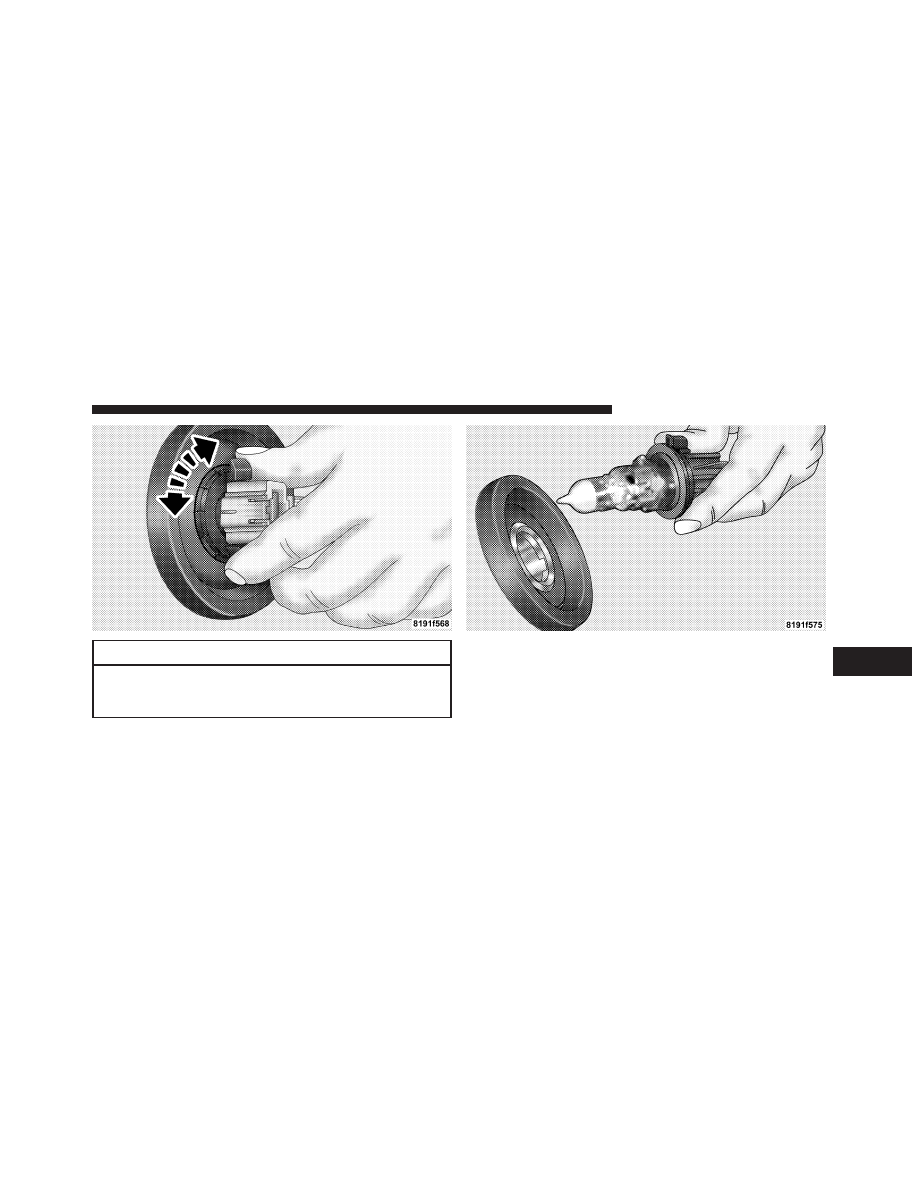

3. Rotate bulb and connector one-quarter turn and pull

outward from assembly.

470

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life.

4. Pull the bulb out of the socket and replace the bulb.

5. If the bulb comes in contact with any oily surface,

clean the bulb with rubbing alcohol.

6. Reinsert the bulb and socket assembly and rotate

clockwise one-quarter turn to secure.

7

MAINTAINING YOUR VEHICLE

471

-------------------------------------------------------------------------------------------------------------------------------------------------------------

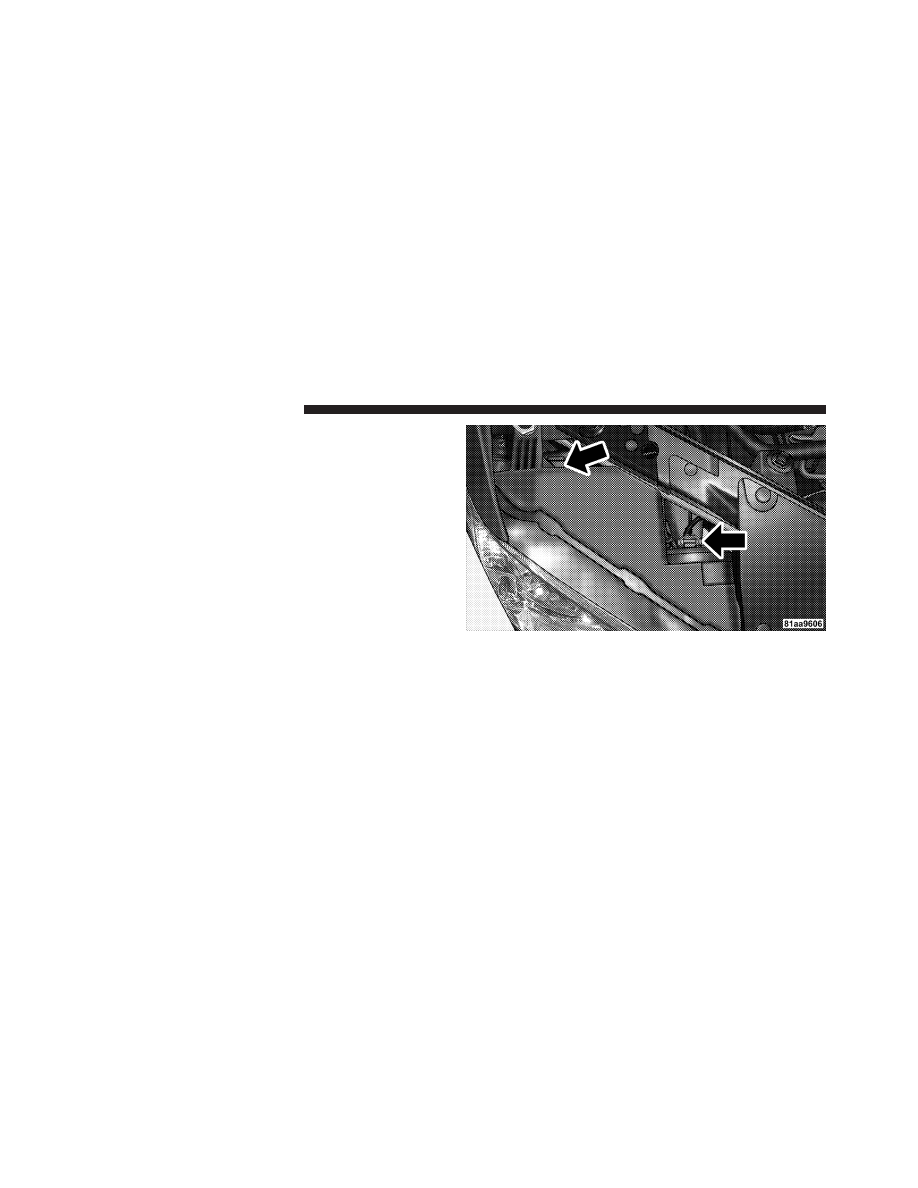

Front Turn Signal

1. Raise and prop open the hood.

2. Rotate the bulb’s electrical connector one-quarter turn

counterclockwise and remove it from the headlamp
housing.

3. Remove the bulb from the connector socket and install

the replacement bulb.

4. Install the bulb and connector assembly into the

headlamp housing and rotate the connector one-
quarter turn clockwise to lock it in place.

Front Fog Lamp

NOTE:

Access to the lamps through the lower fascia

cutout is limited. We recommend you access the lamps by
turning the steering wheel to allow access and remove
the inner fender shield.

1. Rotate the bulb’s electrical connector one-quarter turn

counterclockwise and remove it from the fog lamp
housing.

2. Remove the bulb from the connector socket and install

the replacement bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

3. Install the bulb and connector assembly into the fog

lamp housing and rotate the connector one-quarter
turn clockwise to lock it in place.

472

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Backup Lamps

1. Open the trunk and gently pull back the trunk liner

behind the tail lamp (requires removal of a push pin
holding the trunk trim in place near the tail lamp).

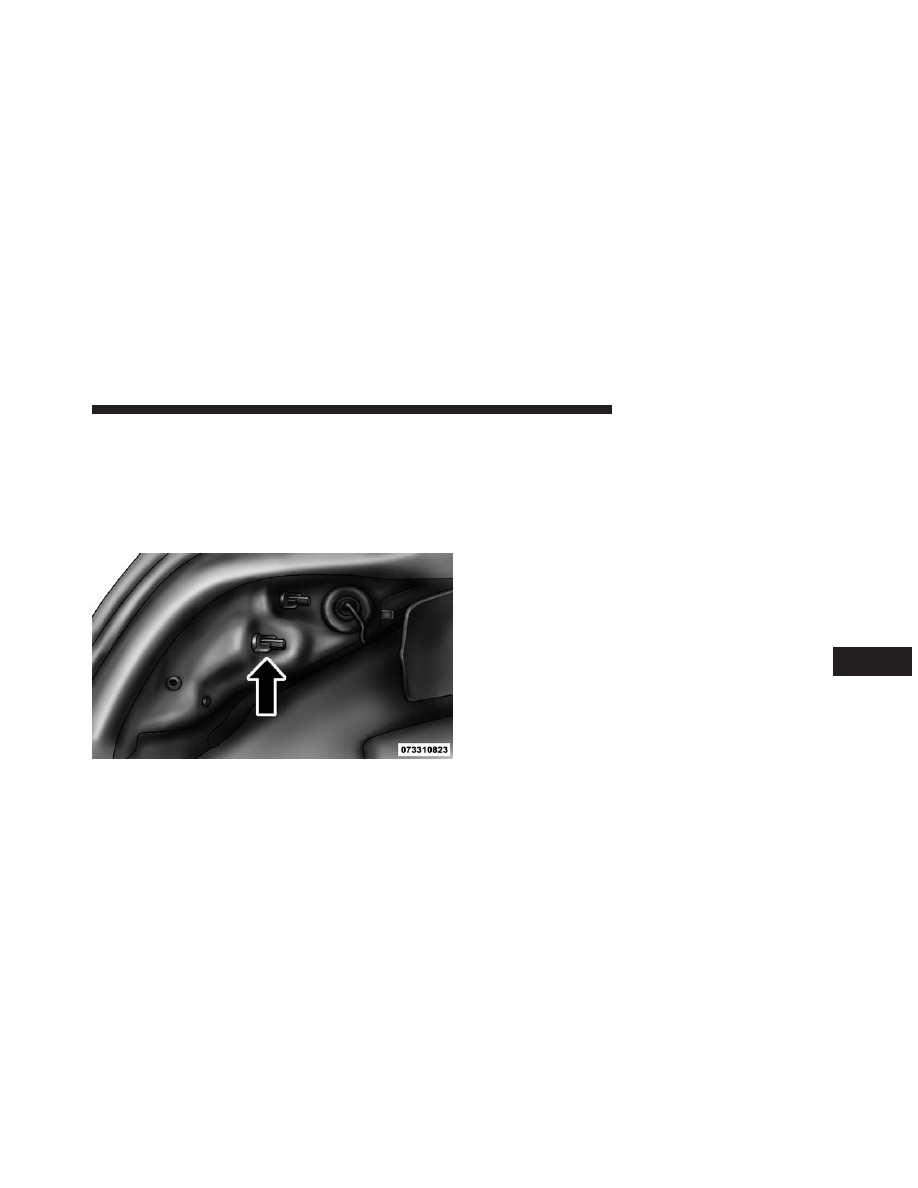

2. Remove the two plastic wing nuts from the tail lamp

housing.

NOTE:

Placing a small flat head screwdriver or similar

tool between the lamp outboard ball stud and plastic
grommet from inside the trunk can help to disengage the
outboard edge of the tail lamp.

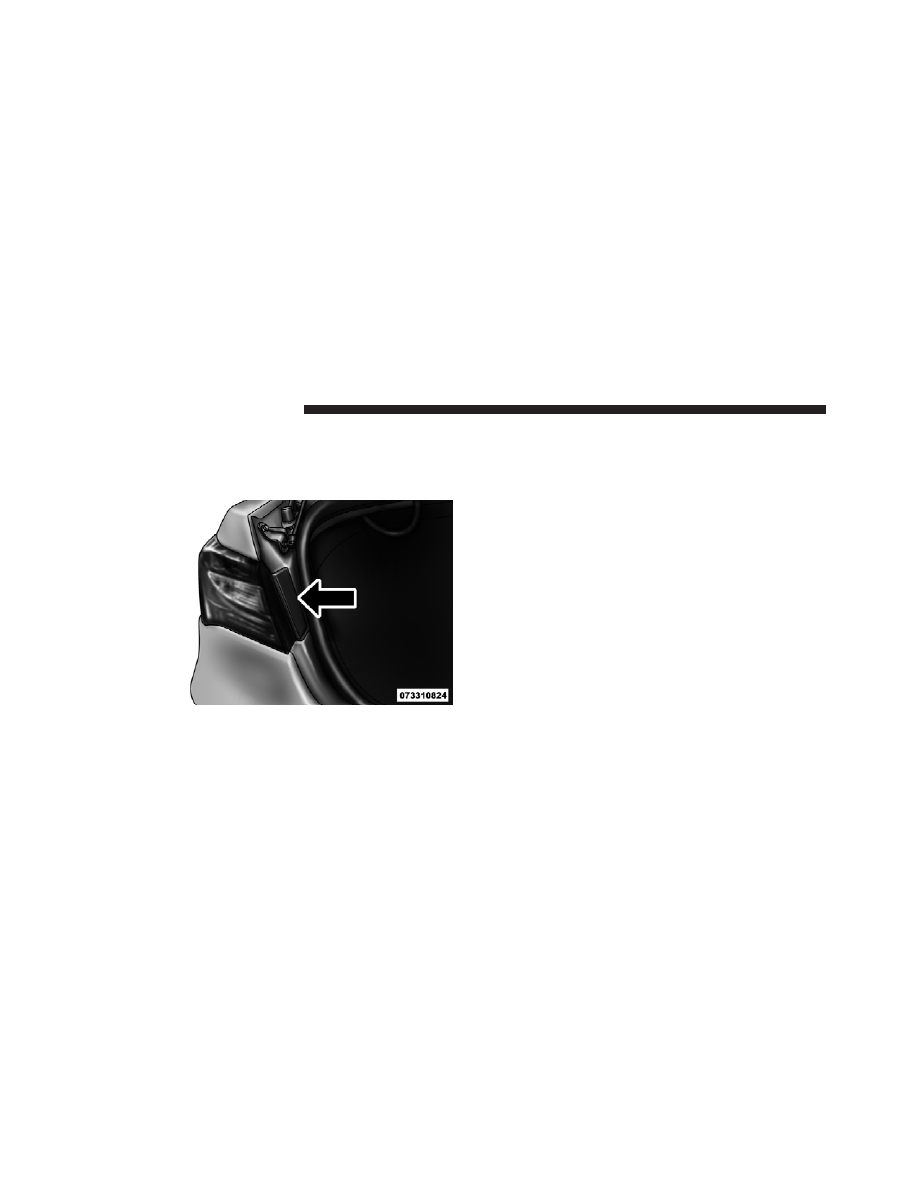

3. Grasp the tail lamp by both the outboard and inboard

sides, and pull firmly to disengage the tail lamp from
the vehicle.

7

MAINTAINING YOUR VEHICLE

473

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE:

It is normal to hear a loud sound when the lower

tail lamp area unsnaps from the vehicle mounting
bracket during tail lamp removal.

4. Twist and remove socket from lamp.

5. Remove bulb from socket and replace.

6. Reinstall the tail lamp, fasteners, and trunk liner.

License Plate Lamp

1. Using a small screwdriver, press inward the locking

tab on the side of the lamp assembly and pull down on
the lamp assembly for removal.

2. Pull bulb from socket, replace, and reinstall the lamp

assembly into place ensuring the locking tab is secure.

474

MAINTAINING YOUR VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
All Engines — (Except 2.4L PZEV)

16.9 Gallons

64 Liters

2.4L PZEV (Partial Zero Emissions Vehicle)

18.5 Gallons

70 Liters

Engine Oil With Filter
2.4L Engine (SAE 5W-20, API Certified)

4.5 Quarts

4.4 Liters

3.6L Engine (SAE 5W-20, API Certified)

6 Quarts

5.6 Liters

Cooling System*
2.4L Engine (MOPAR

威 Antifreeze/Engine Coolant 10 Year/

150,000 Mile Formula or equivalent)

7.7 Quarts

7.3 Liters

3.6L Engine (MOPAR

威 Antifreeze/Engine Coolant 10 Year/

150,000 Mile Formula or equivalent)

11.6 Quarts

11 Liters

* Includes heater and coolant recovery bottle filled to MAX level.

7

MAINTAINING YOUR VEHICLE

475

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     27      28      29      30     ..
