in the trunk trim. Continue folding the upright panel
forward onto the horizontal panel, then grasp both
panels and lift them to the forward, upright position in
the trunk.

NOTE:

The convertible top will NOT operate with the

cargo shield in the stowed position.

Power Convertible Top Controls

The power top switch is located on the front of the center
console.

There is also a power top button on the Remote Keyless
Entry (RKE) transmitter for remotely lowering the power
convertible top.

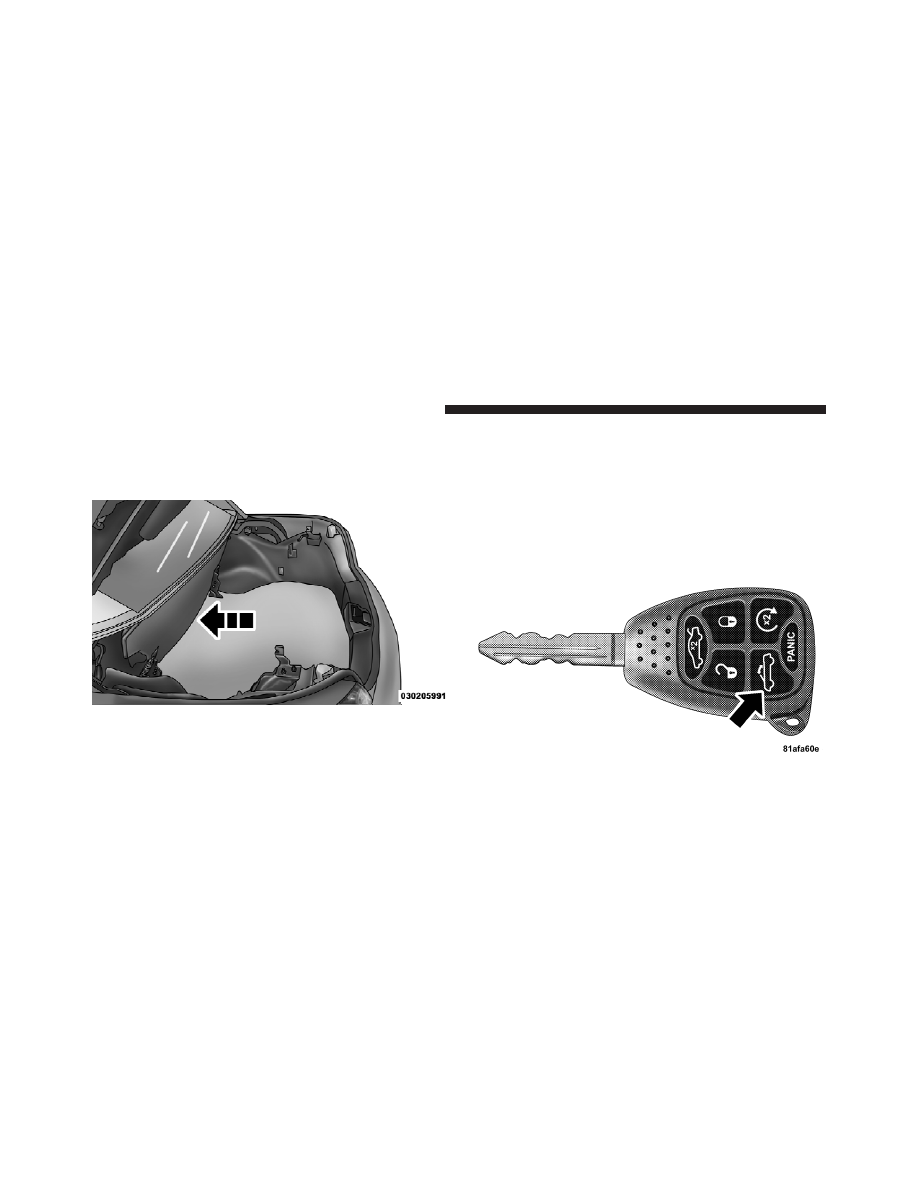

Stowed Cargo Shield

Power Top Button

108

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Lowering the Power Convertible Top

Using The Power Top Switch

NOTE:

The power top switch will operate when the

ignition switch is turned to the ON or ACC position and
when in the power accessory delay.

There are two Top Down switch positions.
Press and hold the switch to the first detent.
The system will lower all fully raised windows
approximately 0.5 in (10 mm), lower the top to

its fully retracted position, and then raise the windows.
Press and hold the switch to the second detent. The
system will lower all four windows and the top to their
fully retracted positions.

The driver has to press and hold the convertible top
switch during the entire opening cycle, if there is an

obstruction and the driver is alerted, the convertible top
operation can be stopped by releasing the switch.

Using The Remote Keyless Entry Transmitter

NOTE:

Steps 1 – 3 must be performed within five

seconds.

1. Press and release the UNLOCK button on the RKE

transmitter.

Press and release the POWER TOP button on
the RKE transmitter.

2. Press and hold the POWER TOP button until the

Power Top and All Windows Down feature is com-
plete.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

109

Raising The Power Convertible Top

Using The Power Top Switch

NOTE:

The power top switch will operate when the

ignition switch is turned to the ON or ACC position and
when in the power accessory delay.

Press and hold the switch in the Top Up
position until the operation of raising the top
and latching it is complete, which is indicated
by the system raising the windows and dis-

playing “TOP DONE” in the odometer or “CONVERT-
IBLE TOP COMPLETE” in the EVIC (if equipped).

Using The Remote Keyless Entry Transmitter

You cannot use the power top button on the RKE
transmitter to raise the power convertible top. You must
use the power top switch inside the vehicle to perform
this operation.

Manually

Closing the power convertible top manually is a compli-
cated and physically demanding procedure, and it re-
quires a special tool to do so. In the event that you
experience a malfunction when operating the power
convertible top:

1. Read all of the Notes, Cautions, and Warning found

under “Power Convertible Top Usage Precautions” to
verify all operating conditions are met.

2. Check for Operation and Warning Messages as de-

scribed under “Power Convertible Top Operation and
Warning Messages.” If applicable, perform the related
action to correct the condition present.

3. If Steps 1 and 2 do not resolve the problem, refer to

“Emergency Bypass Mode”.

110

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Wind Stop — If Equipped

The Wind Stop installs in the backseat area of the vehicle.
The Wind Stop will not interfere with power top opera-
tion. Therefore, it can remain installed when the top is up.
However, when not in use, the Wind Stop folds to allow
for convenient storage underneath the cargo shield in the
trunk.

NOTE:

It is recommended that you lower the convert-

ible top before installing or removing the Wind Stop.

Installing The Wind Stop

1. Remove the Wind Stop from the trunk.

2. Unfold the Wind Stop framework.

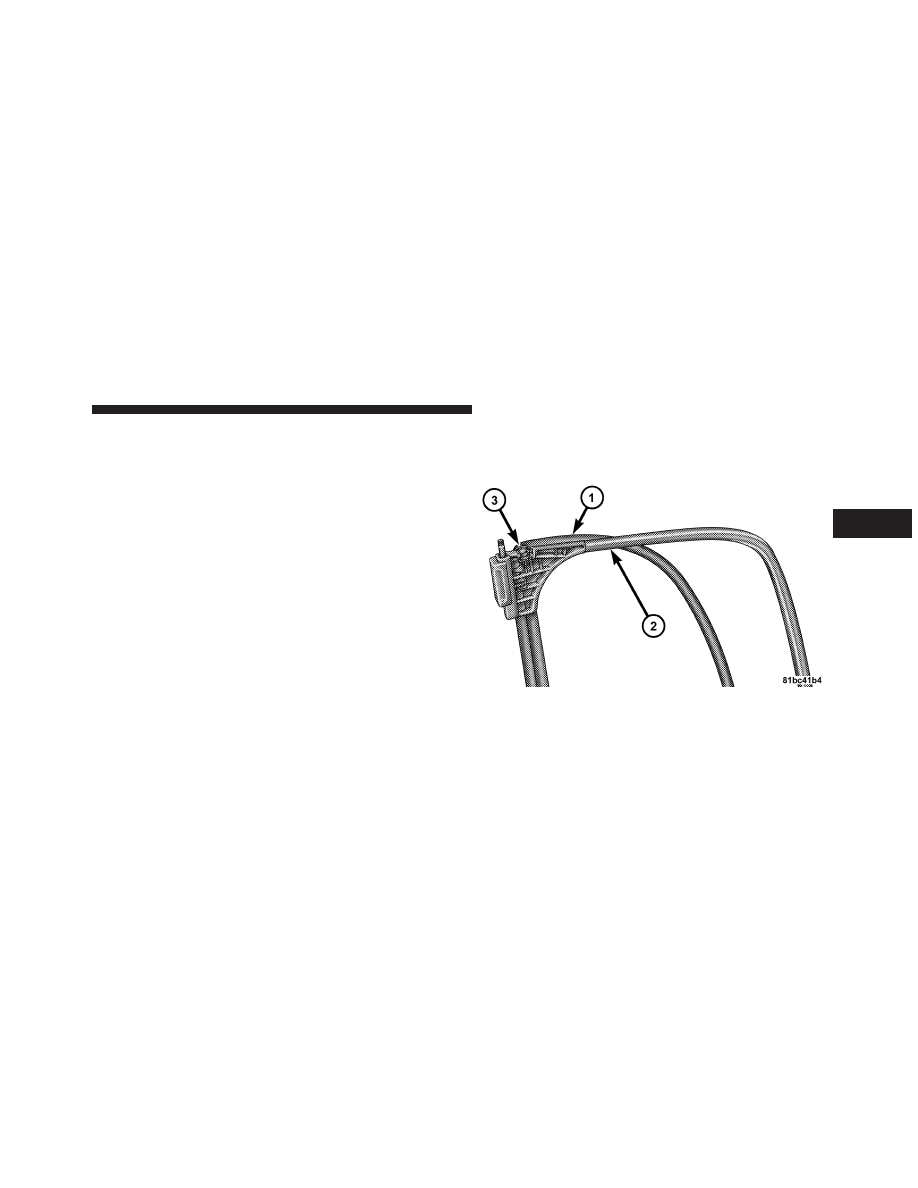

3. Lay the small frame (1) flat on top of the large frame

(2) and snap the two frames together by engaging the
frame lock (3).

NOTE:

The frames must lie flat on each other in order to

snap them together.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

111

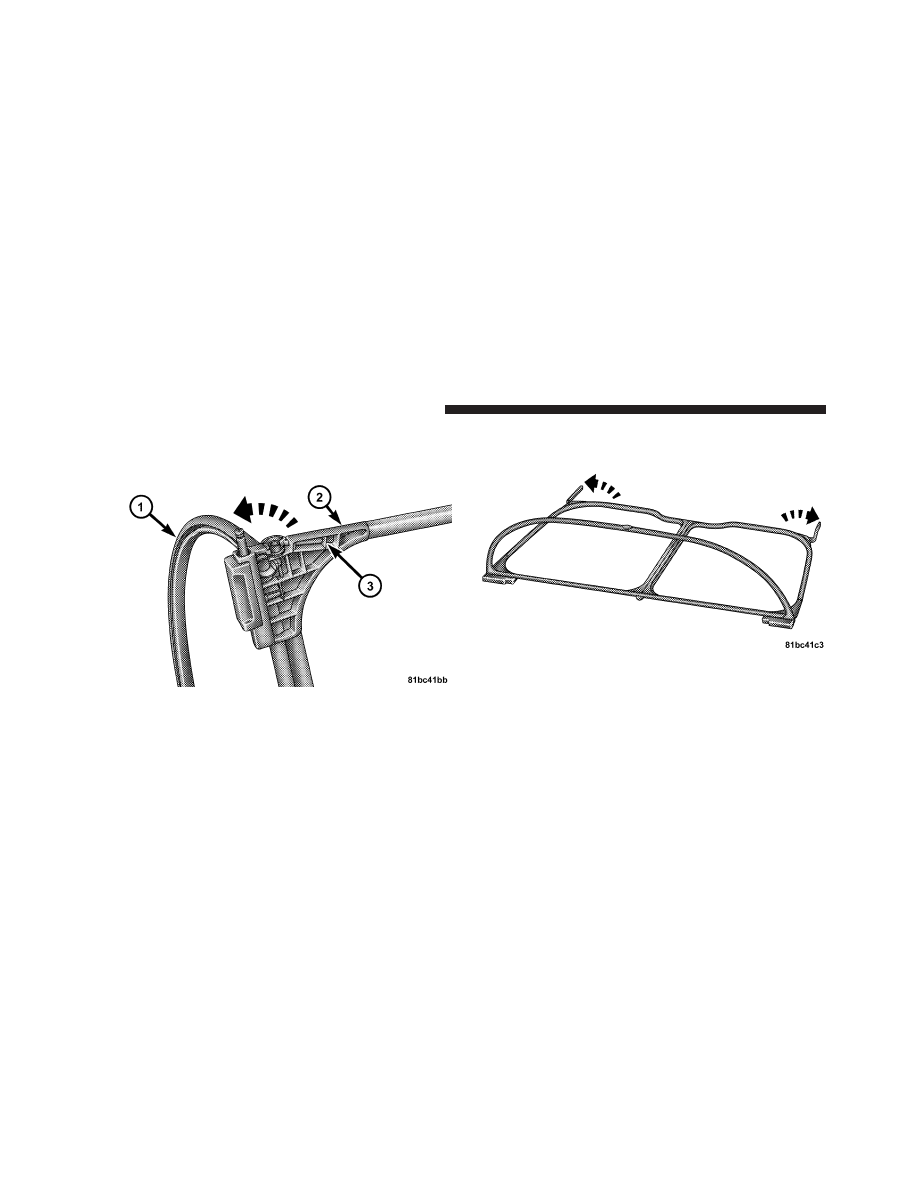

4. Pivot the small frame (1) away from the large frame (2)

until the pivot lock (3) engages to lock the two frames
in an L shape.

5. Unfold both stems at the rear of the large frame.

112

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

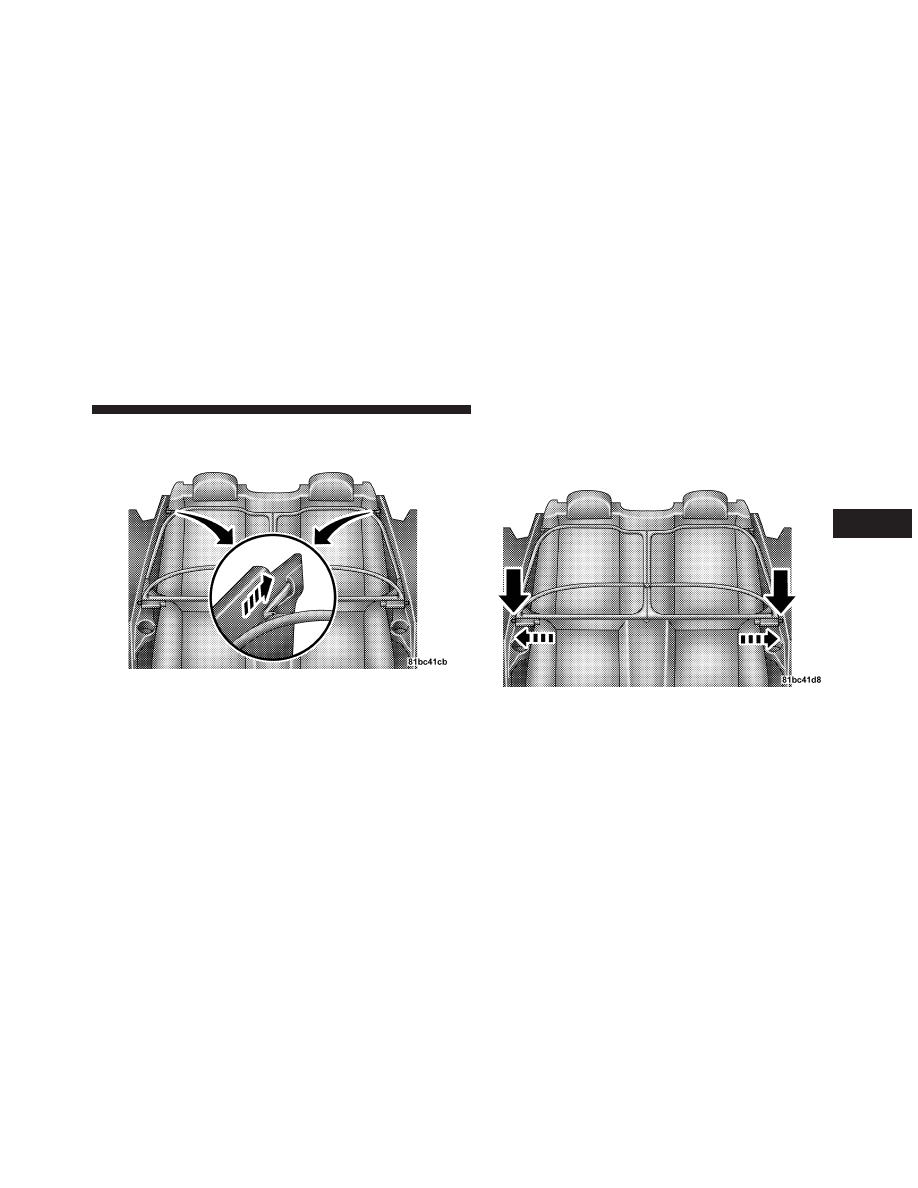

6. Align and insert the stems into the slot in each trim

panel.

7. Align the pins at the front of the large frame with the

hole in each trim panel. Slide the pins outward until
fully extended into each hole.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

113

Removing And Storing The Wind Stop

Reverse the installation procedure to remove, fold, and
store the Wind Stop. However, note the following before
doing so:

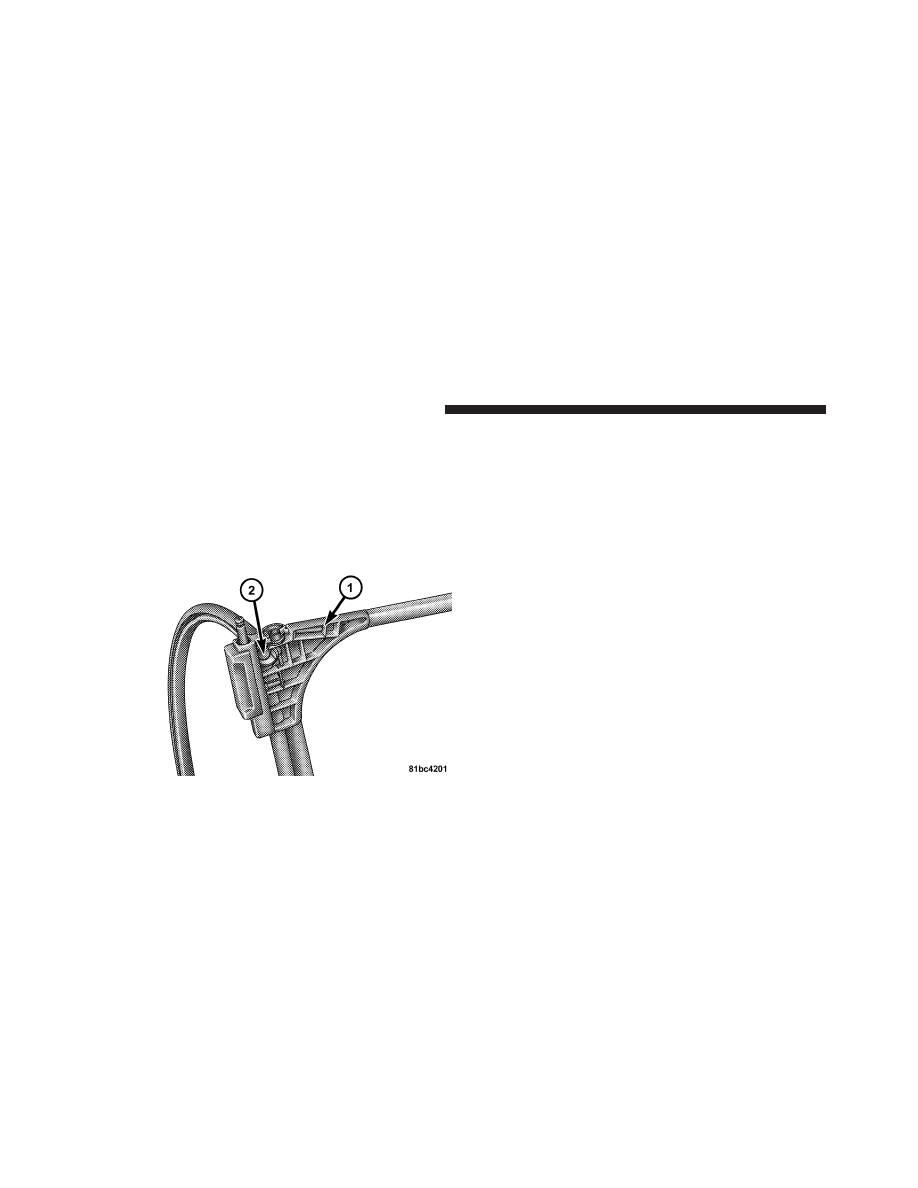

Disengage the pivot lock (1) to fold the small frame flat
onto the large frame. Disengage the frame lock (2) to
disconnect the small frame from the large frame.

Power Convertible Top Operation And Warning
Messages

When the appropriate conditions exist, the PTCM dis-
plays various power convertible top operation and warn-
ing messages in the Electronic Vehicle Information Center
(EVIC) – if equipped, or in the Odometer for vehicles not
equipped with the EVIC. Refer to the following chart for
message related information:

114

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

CON-
VERTIBLE
TOP NOT
SECURED

Until
Opera-
tion is
Com-
plete

TOP nOT
SECUrE

Until Op-
eration is
Complete

—

—

—

The Sys-
tem is
Lowering
or Rais-
ing the
Top

—

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

115

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

CON-
VERTIBLE
TOP
COM-
PLETE

9 sec.

TOP
DONE

Display
Scrolls for
6 sec.

—

—

Single
Chime

The Sys-
tem Com-
pletes
Operation
of Lower-
ing or
Raising
the Top

—

116

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

SECURE
CARGO
SHIELD

9 sec.

SET
CARGO
SHIELD

Display
Scrolls for
9 sec.

—

—

Single
Chime

The Top
Fails to
Move
When
Operating
the
Power
Top Con-
trol

Position
the Cargo
Shield in
the Trunk
to Allow
Top Op-
eration

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

117

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

CON-
VERTIBLE
TOP NOT
SECURED

Until
Opera-
tion is
Com-
plete

TOP nOT
SECUrE

Until Op-
eration is
Complete

TOP nOT
SECUrE

Until Op-
eration is
Complete

Single
Chime

The Sys-
tem Fails
to Com-
plete Op-
eration of
Lowering
or Rais-
ing the
Top

Cycle
Power
Top Con-
trol

118

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

SPEED
TOO
HIGH

9 sec.

SPEED
TOO
HIGH

Display
Scrolls for
9 sec.

TOP

6 sec.

Single
Chime

You Are
Operating
the
Power
Top at a
Vehicle
Speed
Greater
Than
0 mph
(0 km/h)

The Top
Will Not
Operate
Unless the
Vehicle is
Stationary.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

119

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

TRUNK
AJAR

Continu-
ous

DECK

Continu-
ous

DECK

Continu-
ous

Single
Chime

The
Trunk Lid
is Un-
latched or
Open

The Top
Will Not
Operate
Unless the
Trunk Lid
is Closed

120

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

CON-
VERTIBLE
TOP
MAL-
FUNC-
TION

6 sec.

TOP FAIL

Display
Scrolls for
6 Seconds

TOP

6 sec.

Single
Chime

The
PTCM
Activated
the Sys-
tem
LOCK-
OUT Fea-
ture

Refer to
Foot Note

⽧⽧⽧

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

121

EVIC
Mes-
sage

⽧

EVIC
Message
Display
Time

⽧

Odometer
Message
(< 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Odometer
Message
(> 5 mph
[8 km/h])

⽧⽧

Odometer
Message
Display
Time

⽧⽧

Chime

Condi-
tion

Operator
Action
Required

CON-
VERTIBLE
TOP
MAL-
FUNC-
TION

Until
Fault is
No Lon-
ger De-
tected or
Repaired

TOP FAIL

Display
Scrolls
until Fault
is No
Longer
Detected
or Re-
paired

TOP

Display
Flashes
until Fault
is No
Longer
Detected
or Re-
paired

Single
Chime

The
PTCM
Activated
the Sys-
tem
LOCK-
OUT Fea-
ture

See your
autho-
rized
dealer for
service

⽧ If so equipped.
⽧⽧ For vehicles not equipped with the EVIC.

122

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

⽧⽧⽧ The PTCM will lockout the power convertible top system if the vehicle charging system is malfunctioning,
or the battery is run down, or the hydraulic pump is overheating. In addition, the system prohibits lowering the top
when ambient temperature is at 0°F (-18°C) or lower and raising the top when ambient temperature is below -40°F
(-40°C).
• If you are trying to lower the top and ambient temperature is 0°F (-18°C) or lower, wait until the temperature rises
and the top is thawed and dry before operating the power top. A soft top should not be lowered at temperatures
below 32°F (0°C).
• If you are trying to raise the top and ambient temperature is below -40°F (-40°C), wait until the temperature rises
before operating the power top.
• If the vehicle charging system is malfunctioning, see your authorized dealer for service.
• If the battery is run down, have it recharged and tested at your authorized dealer.
• Hydraulic pump overheating can occur if you lower and raise the top consecutively (usually more than six or
seven times depending upon the ambient temperature). Wait at least five minutes before operating the power top
again.

NOTE:
If lockout occurs due to hydraulic pump overheating, the system will allow you to raise the top without waiting
five minutes. However, do so only if necessary.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

123
