Fluid Level Check
Use the following procedure to check the automatic
transmission fluid level properly:

1. Park the vehicle on level ground.

2. Run the engine at curb idle speed for a minimum of
60 seconds.

3. Apply the parking brake fully.

4. Place the shift lever momentarily in each gear posi-
tion, ending with the shift lever in PARK.

5. Wipe the area around the dipstick clean to eliminate
the possibility of dirt entering the transmission.

6. Remove the dipstick and determine if the fluid is hot
or cold. Hot fluid is approximately 180°F (82° C), which
is the normal operating temperature after the vehicle is

driven at least 15 miles (24 km). Hot fluid cannot be held
comfortably between the fingertips. Cold fluid is at a
temperature below 80°F (27°C).

7. Wipe the dipstick clean and reinsert until seated. Then,
remove dipstick and note the reading.

a. If the fluid is hot, the reading should be in the
crosshatched area marked “HOT” (between the upper
two holes in the dipstick).

b. If the fluid is cold, the fluid level should be between
the lower two holes in the area marked “COLD.”

If the fluid level is low, add sufficient fluid through the
filler (dipstick) tube to bring it to the proper level. Do not
overfill.

300

MAINTAINING YOUR VEHICLE

CAUTION!

• Using a transmission fluid other than the manu-

facturer’s recommended fluid may cause deterio-
ration in transmission shift quality and/or torque
converter shudder. Using a transmission fluid
other than that recommended by the manufacturer
will result in more frequent fluid and filter
changes. Refer to “Fluids, Lubricants, and Genu-
ine Parts” in “Maintaining Your Vehicle” for fur-
ther information.

• Dirt and water in the transmission can cause

serious damage. To prevent dirt and water from
entering the transmission after checking or replen-
ishing fluid, make certain that the dipstick cap is
re-seated properly.

Fluid and Filter Changes
Automatic transmission fluid and filter should be
changed as follows:

Maintenance Schedule A

— No change necessary.

Maintenance Schedule B

— Every 60,000 miles

(100 000 km) change fluid and filter under the following
conditions:

• Police, taxi, limousine, commercial type operation, or

trailer towing where the vehicle is driven regularly for
more than 45 minutes of continuous operation.

Refer to “Maintenance Schedule” for further information.

Special Additives
Automatic Transmission Fluid (ATF) is an engineered
product and its performance may be impaired by supple-
mental additives. Therefore, do not add any fluid addi-
tives to the transmission. The only exception to this

7

MAINTAINING YOUR VEHICLE

301

policy is the use of special dyes to aid in detecting fluid
leaks. In addition, avoid using transmission sealers as
they may adversely affect seals.

CAUTION!

Do not use chemical flushes in your transmission as
the chemicals can damage your transmission compo-
nents. Such damage is not covered by the New
Vehicle Limited Warranty.

Appearance Care and Protection from Corrosion

Protection of Body and Paint from Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle. Outside parking,
which exposes your vehicle to airborne contaminants,

road surfaces on which the vehicle is operated, extreme
hot or cold weather and other extreme conditions will
have an adverse affect on paint, metal trim, and under-
body protection.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation,
• Stone and gravel impact,
• Insects, tree sap and tar,
• Salt in the air near sea coast localities, and

302

MAINTAINING YOUR VEHICLE

• Atmospheric fallout/industrial pollutants.

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using MOPAR

威 Car Wash or equiva-

lent, or a mild car wash soap, and rinse the panels
completely with clear water.

• If insects, tar or other similar deposits have accumu-

lated on your vehicle, use MOPAR

威 Super Kleen Bug

and Tar Remover or equivalent to remove.

• Use a high quality cleaner wax, such as MOPAR威

Cleaner Wax or equivalent to remove road film, stains,
and to protect your paint finish. Take care never to
scratch the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

CAUTION!

• Do not use abrasive or strong cleaning materials

such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

• Use of power washers exceeding 1,200 psi

(8 274 kPa) can result in damage or removal of
paint and decals.

Special Care

• If you drive on salted or dusty roads, or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels be kept clear and open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

7

MAINTAINING YOUR VEHICLE

303

• If your vehicle is damaged due to an accident or

similar cause, which destroys the paint and protective
coating, have your vehicle repaired as soon as pos-
sible. The cost of such repairs is considered the respon-
sibility of the owner.

• If you carry special cargo such as chemicals, fertilizers,

de-icer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

• Use MOPAR威 Touch Up Paint or equivalent on

scratches as soon as possible. Your authorized dealer
has touch up-paint to match the color of your vehicle.

Wheel And Wheel Trim Care
All wheels and wheel trim, especially aluminum and
chrome-plated wheels should be cleaned regularly with a
mild soap and water to prevent corrosion. To remove

heavy soil and/or excessive brake dust, use MOPAR

威

Wheel Cleaner or equivalent, or select a nonabrasive,
non-acidic cleaner. Do not use scouring pads, steel wool,
a bristle brush, or metal polishes. Only MOPAR

威 or

equivalent is recommended. Do not use oven cleaner.
Avoid automatic car washes that use acidic solutions or
harsh brushes that may damage the wheels’ protective
finish.

Instrument Panel Cover
The instrument panel cover has a low glare surface,
which minimizes reflections in the windshield. Do not
use protectants or other products, which may cause
undesirable reflections. Use soap and warm water to
restore the low glare surface.

304

MAINTAINING YOUR VEHICLE

Stain Repel Fabric Cleaning Procedure – If
Equipped
Stain Repel seats may be cleaned in the following man-
ner:

• Remove as much of the stain as possible by blotting

with a clean, dry towel.

• Blot any remaining stain with a clean, damp towel.
• For tough stains, apply MOPAR威 Total Clean or

equivalent or a mild soap solution to a clean, damp
cloth and remove the stain. Use a fresh, damp towel to
remove soap residue.

• For grease stains, apply MOPAR威 Multi-Purpose

Cleaner or equivalent to a clean, damp cloth and
remove the stain. Use a fresh, damp towel to remove
soap residue.

• Do not use any harsh solvents or any other form of

protectants on Stain Repel products.

Interior Care
Use MOPAR

威 Total Clean or equivalent to clean fabric

upholstery and carpeting.

Interior trim should be cleaned starting with a damp
cloth, a damp cloth with MOPAR

威 Total Clean or equiva-

lent, then MOPAR

威 Spot & Stain Remover or equivalent,

if absolutely necessary. Do not use harsh cleaners or
Armor All

威. Use MOPAR威 Total Clean or equivalent to

clean vinyl upholstery.

Use MOPAR

威 Vinyl Cleaner or equivalent to clean vinyl

upholstery and trim.

Leather Seat Care and Cleaning
MOPAR

威 Total Clean or equivalent is specifically recom-

mended for leather upholstery.

Your leather upholstery can be best preserved by regular
cleaning with a damp soft cloth. Small particles of dirt
can act as an abrasive and damage the leather upholstery

7

MAINTAINING YOUR VEHICLE

305

and should be removed promptly with a damp cloth.
Stubborn soils can be removed easily with a soft cloth
and MOPAR

威 Total Clean or equivalent. Care should be

taken to avoid soaking your leather upholstery with any
liquid. Please do not use polishes, oils, cleaning fluids,
solvents, detergents, or ammonia-based cleaners to clean
your leather upholstery. Application of a leather condi-
tioner is not required to maintain the original condition.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

Cleaning Headlights
Your vehicle has plastic headlights that are lighter and
less susceptible to stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with MOPAR

威 Glass Cleaner or any commercial

household-type glass cleaner. Never use an abrasive-type
cleaner. Use caution when cleaning the inside rear win-
dow equipped with electric defrosters, or the right rear
quarter window equipped with the radio antenna. Do
not use scrapers or other sharp instruments that may

306

MAINTAINING YOUR VEHICLE

scratch the elements. When cleaning the rear view mirror,
spray cleaner on the towel or rag that you are using. Do
not spray cleaner directly on the mirror.

Instrument Panel Cover
The instrument panel cover has a low glare surface,
which minimizes reflections in the windshield. Do not
use protectants or other products which may cause
undesirable reflections. Use soap and warm water to
restore the low glare surface.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the car to
wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

Dry with a soft tissue.

7

MAINTAINING YOUR VEHICLE

307

FUSES

Integrated Power Module (IPM)

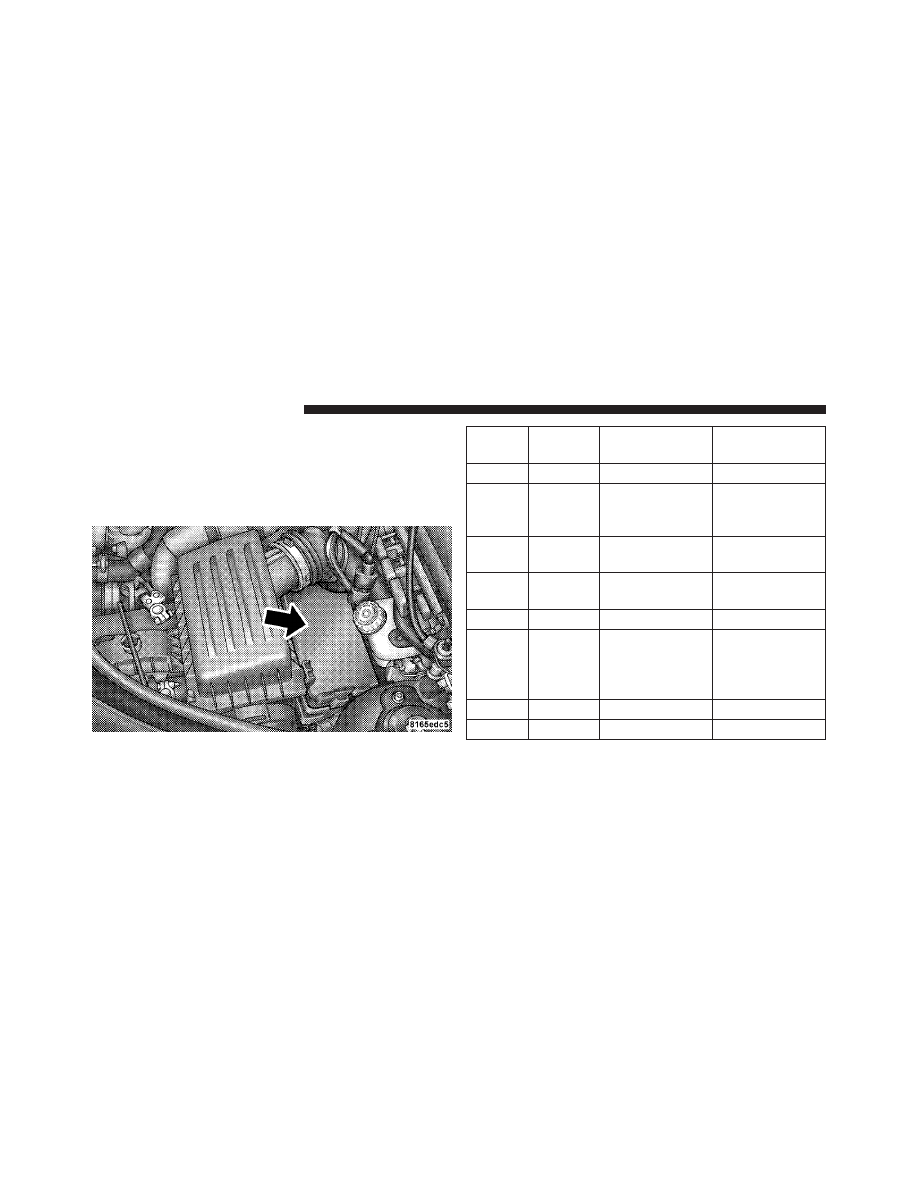

The Integrated Power Module is located in the engine
compartment near the air cleaner assembly. This center
contains cartridge fuses and mini fuses.

Cavity

Cartridge

Fuse

Mini-Fuse

Description

1

EMPTY

2

20 Amp Yellow AWD ECU

Feed — If
Equipped

3

10 Amp Red

CHMSL Brake
Switch Feed

4

10 Amp Red

Ignition Switch
Feed

5

20 Amp Yellow Trailer Tow

6

10 Amp Red

IOD Sw/Pwr
Mir/Ocm Steer-
ing Cntrl Sdar/
Hfm

7

30 Amp Green

IOD Sense1

8

30 Amp Green

IOD Sense2

Integrated Power Module

308

MAINTAINING YOUR VEHICLE

Cavity

Cartridge

Fuse

Mini-Fuse

Description

9

40 Amp
Green

Power Seats

10

20 Amp Yellow CCN Feed,

Power Locks

11

15 Amp Lt Blue Power Outlet

12

20 Amp Yellow Ign Run/Acc

Inverter

13

20 Amp Yellow Pwr Run/Acc

Outlet RR

14

10 Amp Red

IOD CCN/ In-
terior Lighting

15

50 Amp
Red

RAD Fan Relay
Battery Feed

16

15 Amp Lt.
Blue

IGN Run/Acc
Cigar Ltr/
Sunroof

Cavity

Cartridge

Fuse

Mini-Fuse

Description

17

10 Amp Red

IOD Feed CVT
Mod/Mod_
Wcm

18

40 Amp
Green

ASD Relay
Contact Feed

19

20 Amp Yellow PWR Amp 1 &

Amp 2 Feed

20

15 Amp Lt.
Blue

IOD Feed Ra-
dio

21

10 Amp Red

IOD Feed In-
trus Mod/Siren

22

10 Amp Red

IGN RUN
Hvac/Compass
Sensor

23

15 Amp Lt.
Blue

ENG ASD Re-
lay Feed 3

7

MAINTAINING YOUR VEHICLE

309

Cavity

Cartridge

Fuse

Mini-Fuse

Description

24

25 Amp Natu-
ral

PWR Sunroof
Feed

25

10 Amp Red

Heated Mirror

26

15 Amp Lt.
Blue

ENG ASD Re-
lay Feed 2

27

10 Amp Red

IGN RUN Only
ORC Feed

28

10 Amp Red

IGN RUN
ORC/OCM
Feed

29

EMPTY

30

20 Amp Yellow Heated Seats

31

10 Amp Red

Headlamp
Washer Relay
Control

Cavity

Cartridge

Fuse

Mini-Fuse

Description

32

30 Amp
Pink

ENG ASD Con-
trol Feed 1

33

10 Amp Red

ABS MOD/
J1962 Conn/
PCM

34

30 Amp
Pink

ABS Valve Feed

35

40 Amp
Green

ABS Pump
Feed

36

30 Amp
Pink

Headlamp
Washer Relay
Contact Feed

37

25 Amp Natu-
ral

Spare

310

MAINTAINING YOUR VEHICLE

CAUTION!

• When installing the Integrated Power Module

cover, it is important to ensure the cover is prop-
erly positioned and fully latched. Failure to do so
may allow water to get into the Integrated Power
Module, and possibly result in an electrical system
failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

VEHICLE STORAGE

If you will not be using your vehicle for more than
21 days, you may want to take steps to preserve your
battery.
• Disengage the mini-fuse in the Power Distribution

Center labeled IOD (Ignition Off-Draw).

• Disconnect the negative cable from the battery.

REPLACEMENT BULBS

LIGHT BULBS – Interior

Bulb No.

Center Console Floor Lamp . . . . . . . . . . . . . . . . . T37
Climate Controls . . . . . . . . . . . . . . . . . . . . . . 6233137
Console Gear Selector . . . . . . . . . . . . . . . . . . . PC194
Dome Lamp (Sedan) . . . . . . . . . . . . . . . . . . . . . T579
Instrument Cluster Illumination . . . . . . . . . . . . . . . 74
Overhead Reading Lamp (Overhead Console). . . T1037
Overhead Reading Lamp (Rearview Mirror) . . . . . T192
Rear Cargo . . . . . . . . . . . . . . . . . . . . . . . . . . . . T906
Visor Vanity . . . . . . . . . . . . . . . . . . . . . . . . . 6501966

7

MAINTAINING YOUR VEHICLE

311

All the interior bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved and should not
be used for replacement.

LIGHTS BULBS – Exterior

Bulb No.

Low Beam Headlamp . . . . . . . . . . . . . . . . . . . 9006XS
High Beam Headlamp . . . . . . . . . . . . . . . . . . 9005XS
Front Park/Turn Signal/Side Marker
Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4157NAKX
Front Fog Lamp. . . . . . . . . . . . . . . . . . . . . . . . . 9145
Center High-Mounted Stop Lamp (CHMSL)
(Sedan) . . . . . . . . . . . . . . . . . . . . . . . . . . 921–W16W
Rear Tail/Stop . . . . . . . . . . . . . . . . . . . . . . . . . . 3157
Rear Turn Signal . . . . . . . . . . . . . . . . . . . . . . . 3757A
Backup Lamp . . . . . . . . . . . . . . . . . . . . 3157-P27/7W
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

BULB REPLACEMENT

Headlamps

CAUTION!

Do not touch the new headlamp bulb with your
fingers. Oil contamination will severely shorten bulb
life.

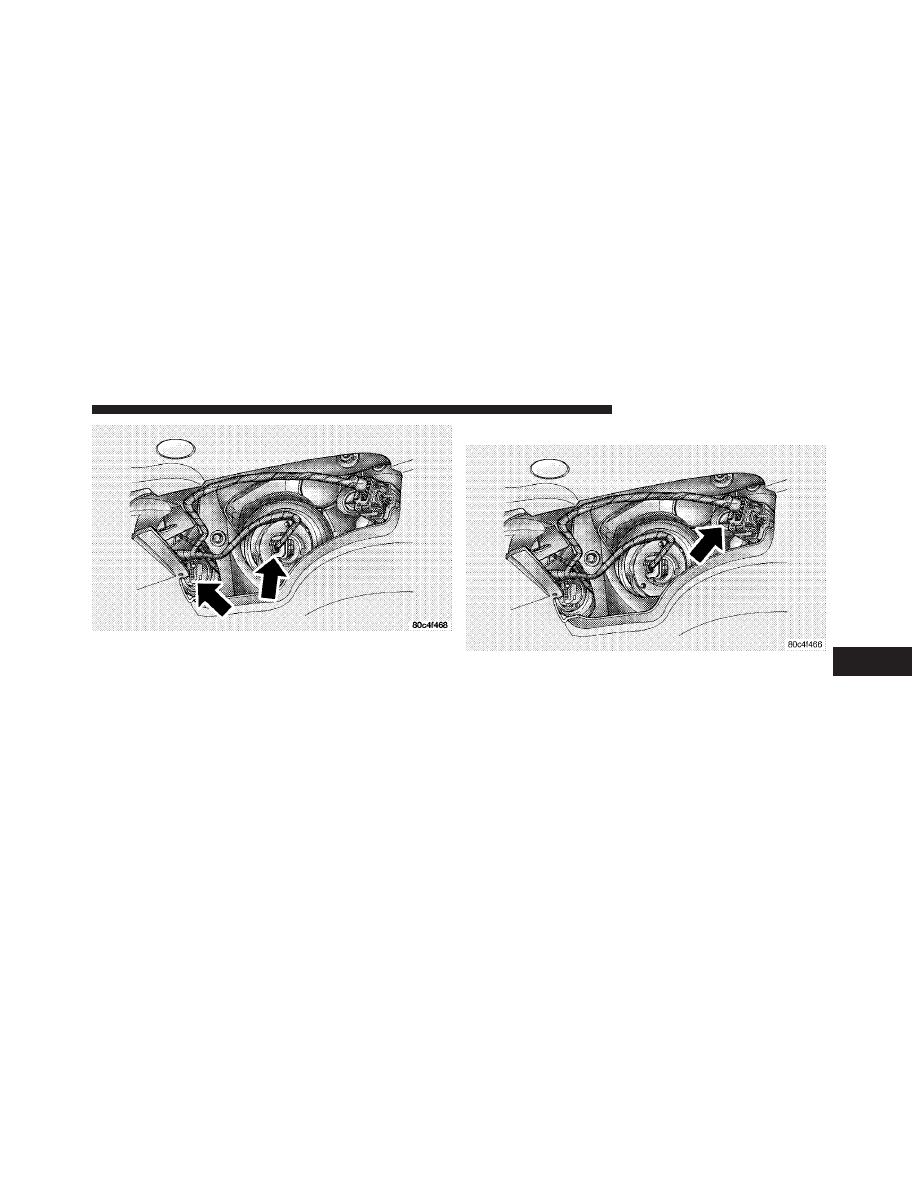

1. Remove the headlamp access cover splash shield,
located in the front wheel well opening.

2. Disconnect the electrical connector(s).

312

MAINTAINING YOUR VEHICLE

3. Rotate the socket to the left one-quarter turn, and
replace the bulb.

Front Parking, Turn Signal, and Side Marker
Lamps

1. Remove the headlamp access cover splash shield,
located in the front wheel well opening.

2. Disconnect the electrical connector.

3. Rotate the socket to the left one-quarter turn, and
replace the bulb.

7

MAINTAINING YOUR VEHICLE

313

Front Fog Lamps – If Equipped

1. Remove the fasteners attaching the lower splash
shield to gain access to the fog lamp.

2. Twist and remove the bulb from the fog lamp housing.

3. Disconnect the electrical connector and replace bulb.

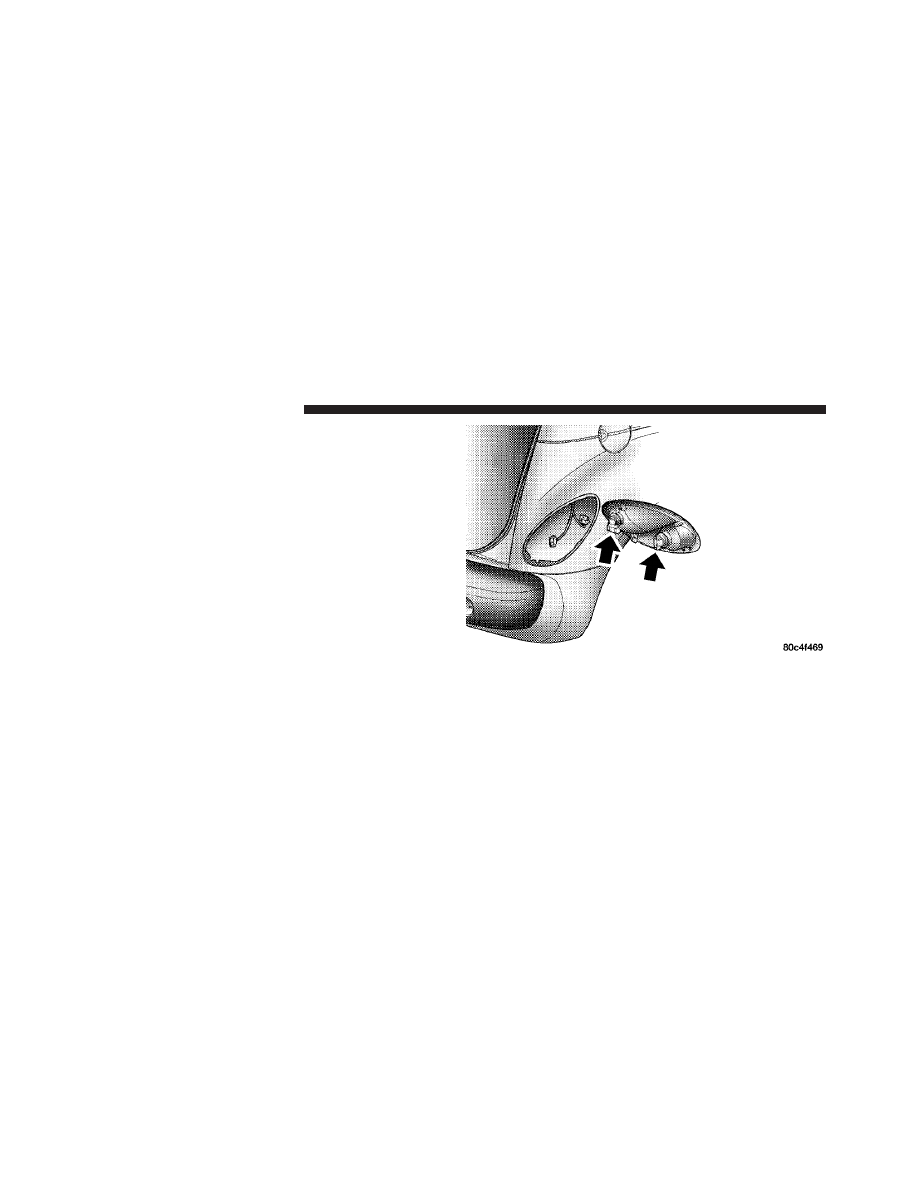

Rear Tail, Stop and Turn Signal Lamps

1. Remove the screw attaching the tail lamp housing and
remove the housing from the vehicle.

2. Twist the bulb socket one–quarter turn to remove it
from the housing.

3. Pull the bulb out of the socket and replace.

314

MAINTAINING YOUR VEHICLE

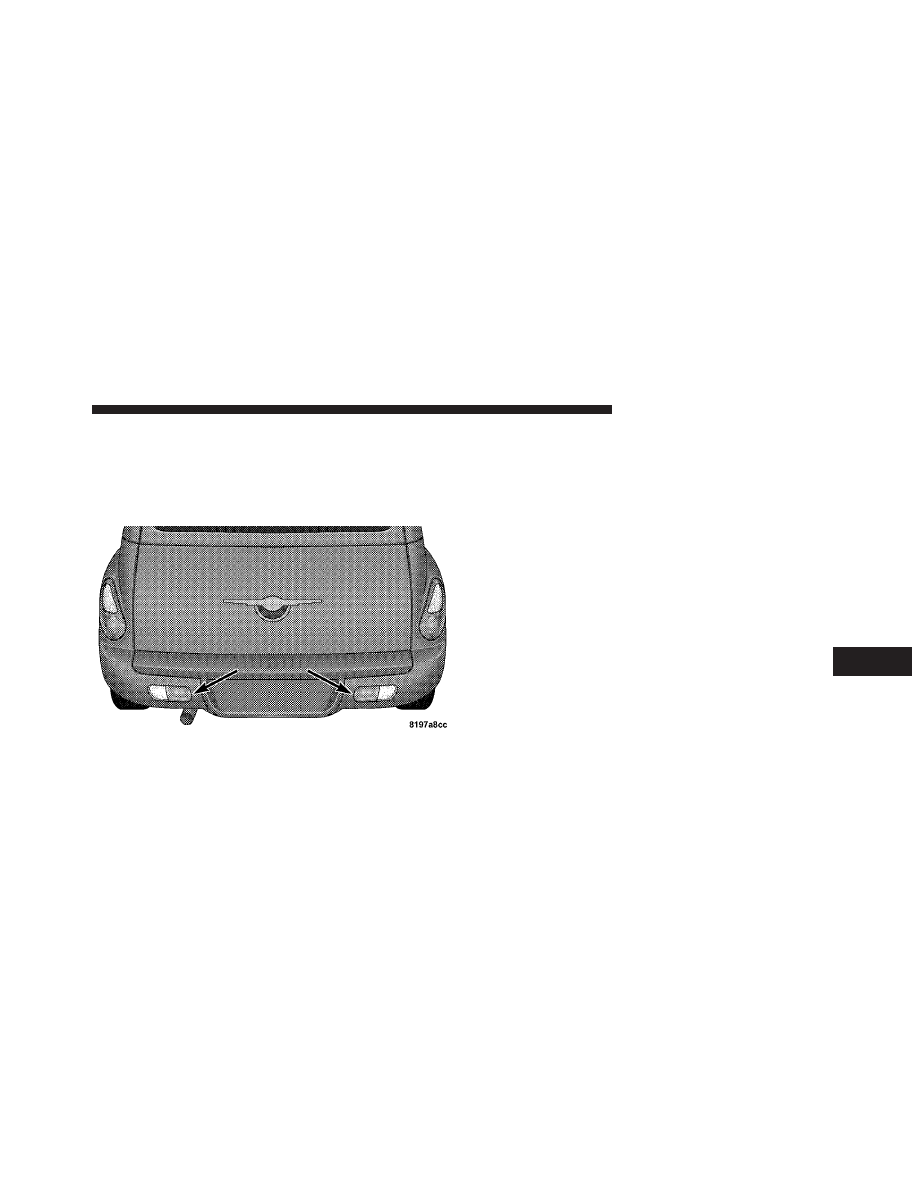

Backup Lamps

1. To remove the backup lamp, you must take a fiber
stick and slide it along the inboard side of the lamp and
compress a spring clip to allow it to partially

⬙pop⬙ out to

the secondary catch.

2. Fully compress the clip to get the lamp to come out
completely.

3. Remove the socket from the housing.

4. Pull the bulb out of the socket and replace.

Center High-Mounted Stop Lamp (CHMSL)

1. Open the liftgate and remove the liftgate CHMSL
cover.

2. Remove CHMSL lens from the housing by unlatching
the two side latches.

3. Pull the bulb out of the socket and replace.

7

MAINTAINING YOUR VEHICLE

315
