This outlet will accept a cigar lighter unit, which is part of
the optional Smokers Package. To preserve the heating
element of the cigar lighter unit, do not hold the lighter in
the heating position. As a child safety precaution, this
power outlet is powered by the ignition switch, only
when the switch is in the ON or ACC position.

NOTE:

• To ensure proper operation a MOPAR威 knob and

element must be used.

• Do not exceed the maximum power of 160 Watts (13

Amps) at 12 Volts. If the 160 Watt (13 Amp) power
rating is exceeded the fuse protecting the system will
need to be replaced.

There is one optional power outlet located in the right
rear cargo area.

NOTE:

The rear power outlet will not accept a cigar

lighter unit as it is intended only for accessory items.

Both the front and rear power outlets include tethered
caps that are labeled with a key symbol or battery
symbol, indicating the power source.

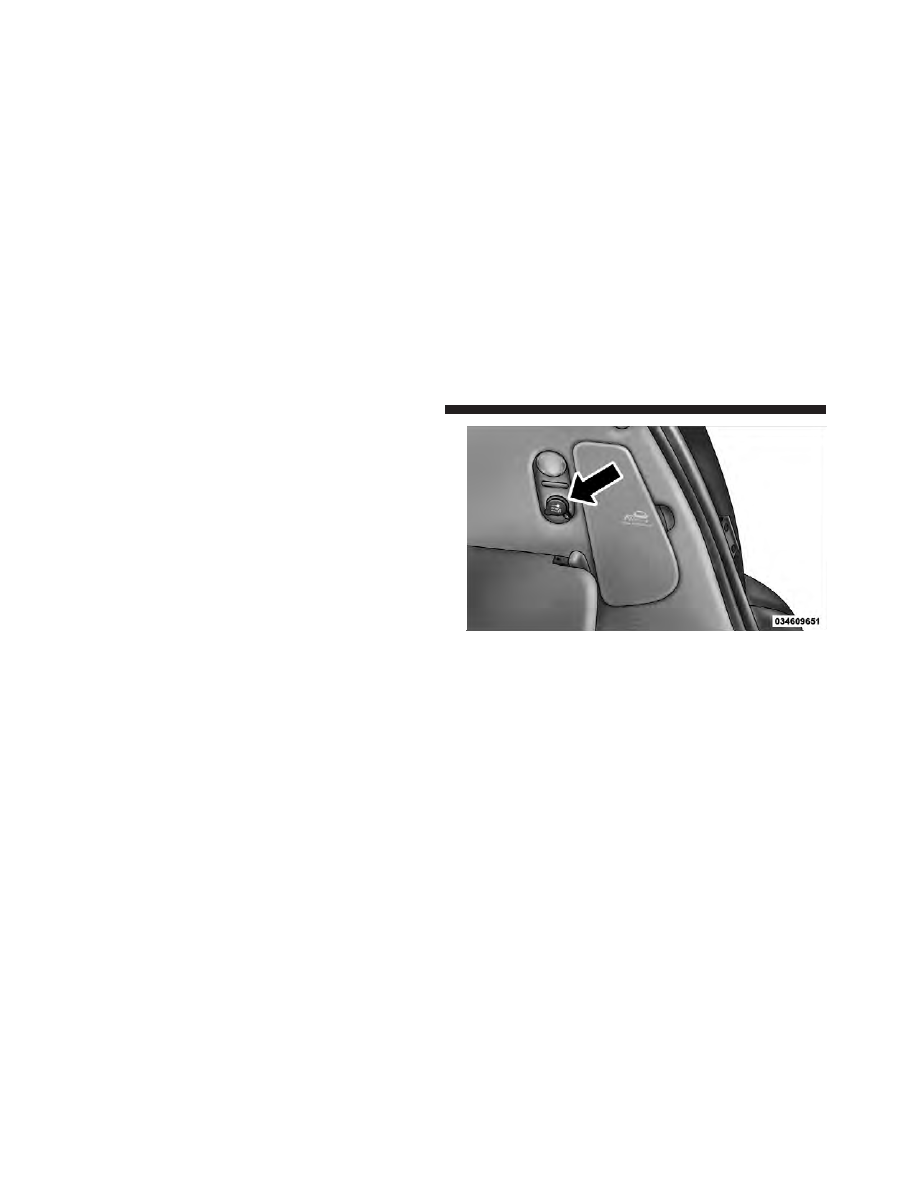

Rear Power Outlet

124

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of

outlet should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.
• Close the lid when not in use and while driving

the vehicle.

• If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent the engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high-power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

125

STORAGE

Center Console/Armrest Storage Bin

The center console provides a sliding armrest with two
storage compartments under the lid.

Push the upper button on the front of the armrest to raise
the upper cover.

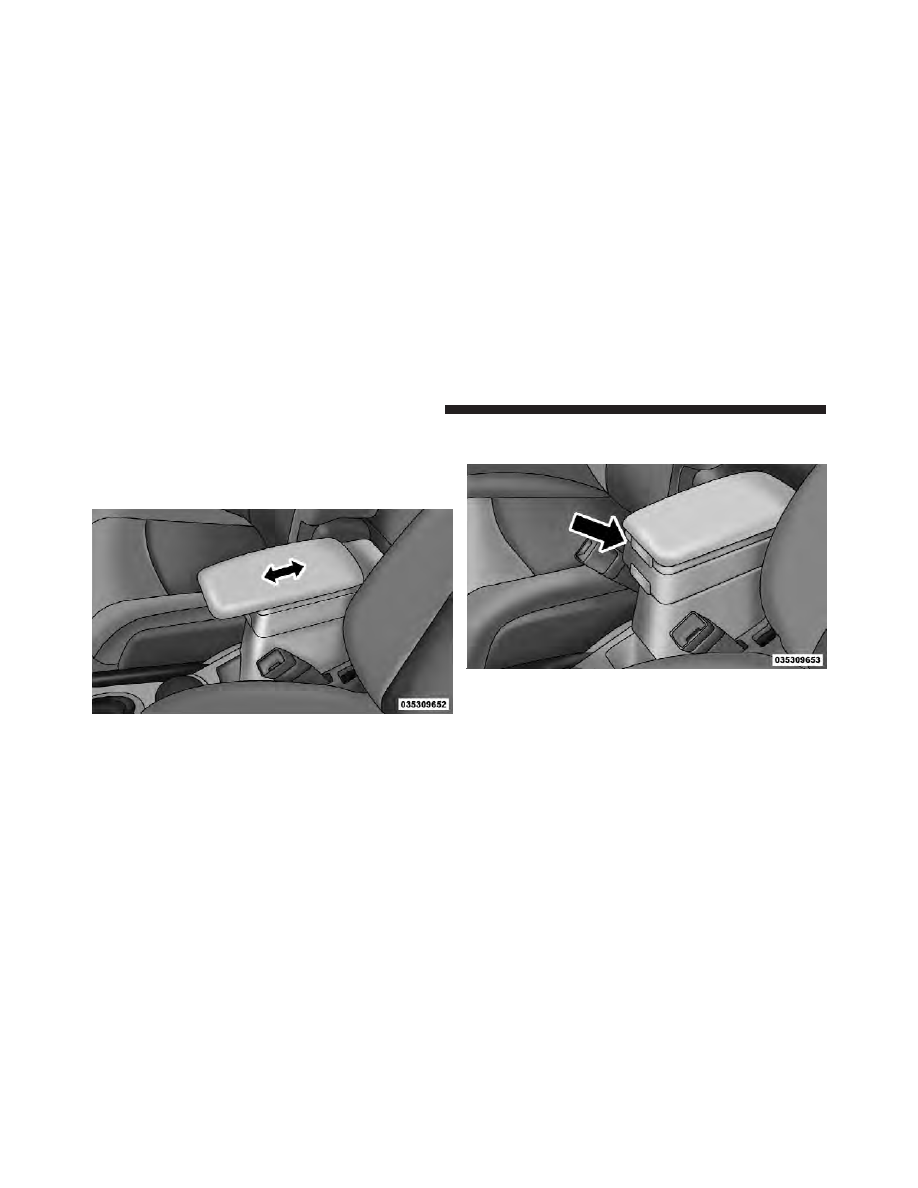

Sliding Armrest

Upper Storage Button

126

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Inside is an area to store a cellular phone and other
miscellaneous items.

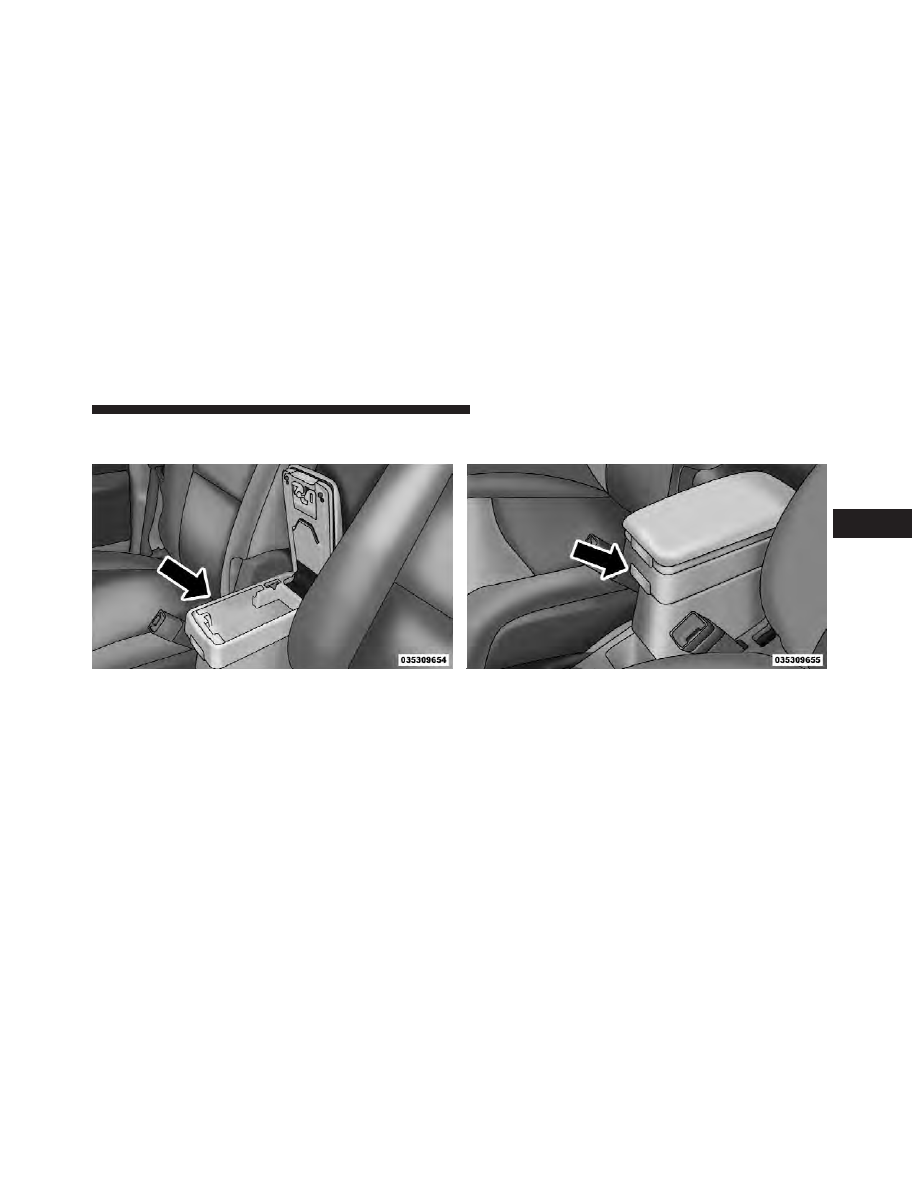

Push the lower button on the front of the armrest, and
raise the armrest for access to the lower storage bin.

Upper Storage Bin

Lower Storage Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

127

The lower storage area can be used for storing up to six
compact discs (CDs) and other miscellaneous items.

Storage Pockets

There are storage pockets located on each door trim
panel.

CONSOLE FEATURES

The console has two front cupholders, a removable coin
holder, 12 Volt power outlet and a front storage tray.
There are three additional cupholders; one is molded in
the center of the console to hold large cups, and the
others are in the rear of the console to serve passengers in
the rear seat. The floor console power outlet will also
operate a conventional cigar lighter unit (if equipped
with an optional Smoker’s Package).

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

(Continued)

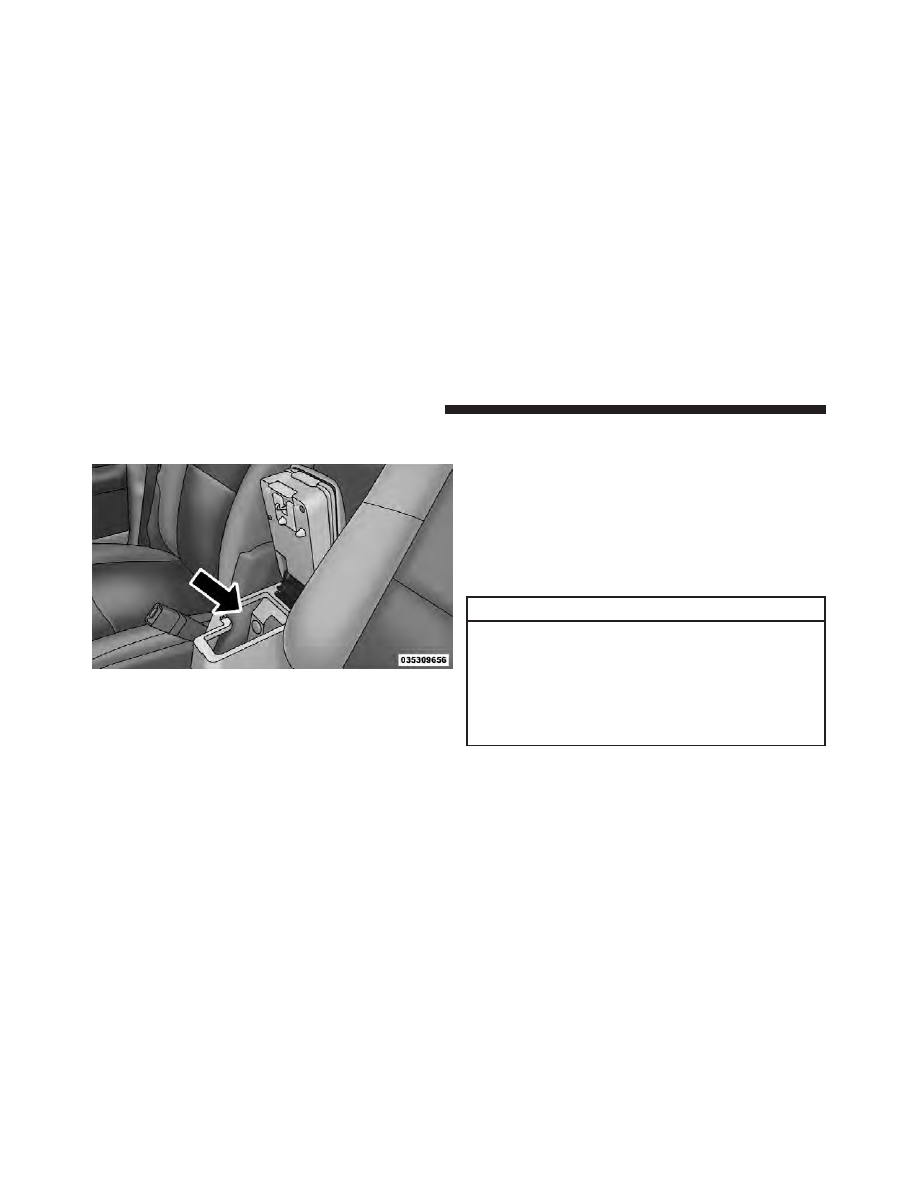

Lower Storage Bin

128

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION! (Continued)

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high-power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

REAR SHELF PANEL — IF EQUIPPED

The Rear Shelf Panel attaches to guides in the rear cargo
area. The rear shelf panel may be installed in one of five
different positions.

NOTE:

The liftgate may be opened or closed with the

rear cargo shelf panel in position 1, position 2, position 3
or position 4.

WARNING!

• To avoid tipping, lock the shelf securely in all

positions.

• Do not drive this vehicle with the liftgate open, or

use the shelf as a seat.

• Failure to follow these warnings could result in

serious or fatal injury.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

129

Position 1 (Top)

Insert the front outboard corners of the shelf panel into
the top guides and slide forward. Press down on the back
of the shelf panel to lock it into place.

WARNING!

Do not load objects on the shelf in position 1 (top). In
an accident, objects could strike occupants causing
serious or fatal injury.

Position 2 (Middle)

Insert the front outboard corners of the shelf panel into
the middle guides and slide forward. Press down on the
back of the shelf panel to lock it into place.

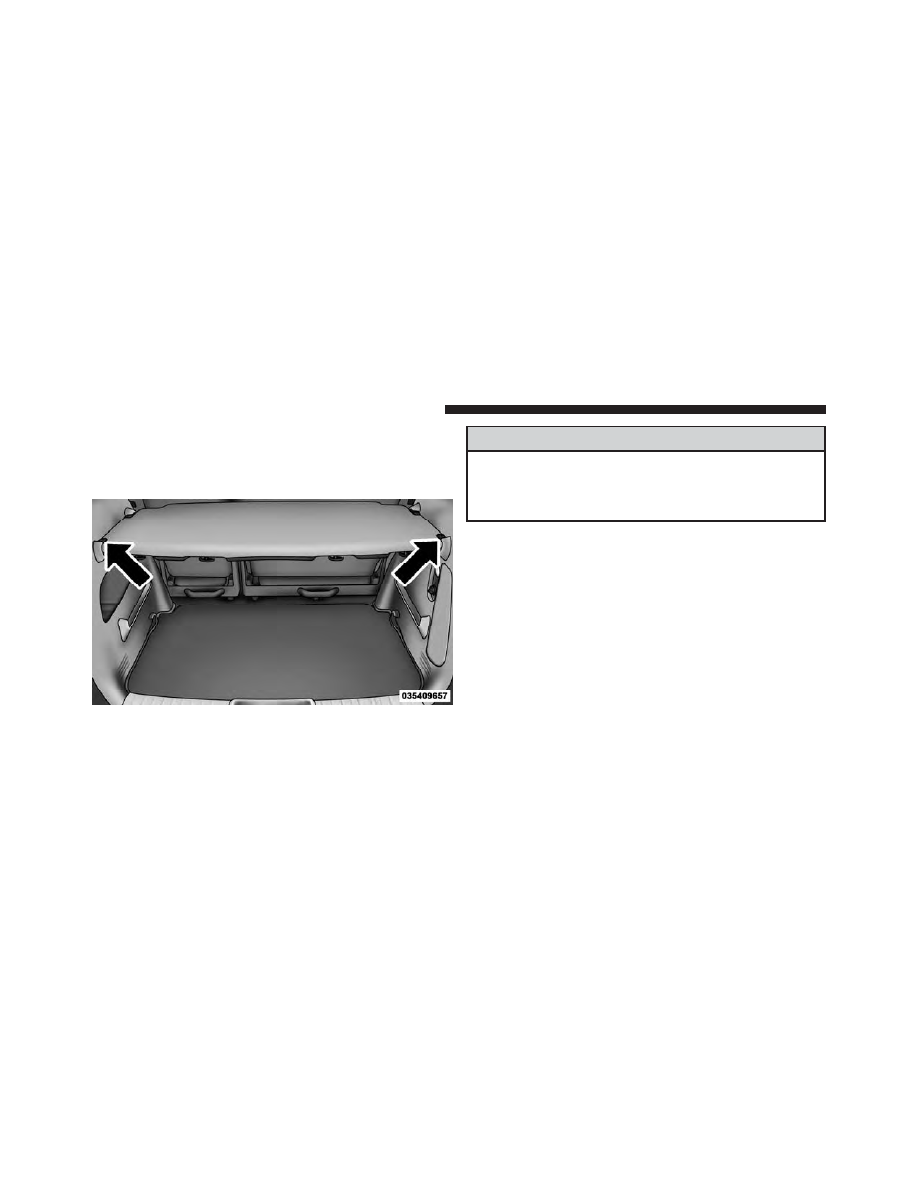

Rear Shelf Panel Position 1

130

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Do not load objects over 100 lbs (45 kg) in position 2
(middle). Failure to follow this warning could cause
the shelf to collapse resulting in personal injury.

Position 3 (Floor)

Insert the front outboard corners of the shelf panel into
the bottom guides and slide forward.

NOTE:

To carry items that may soil the carpeting, the

rear shelf panel may be inverted in position 2 or position
3.

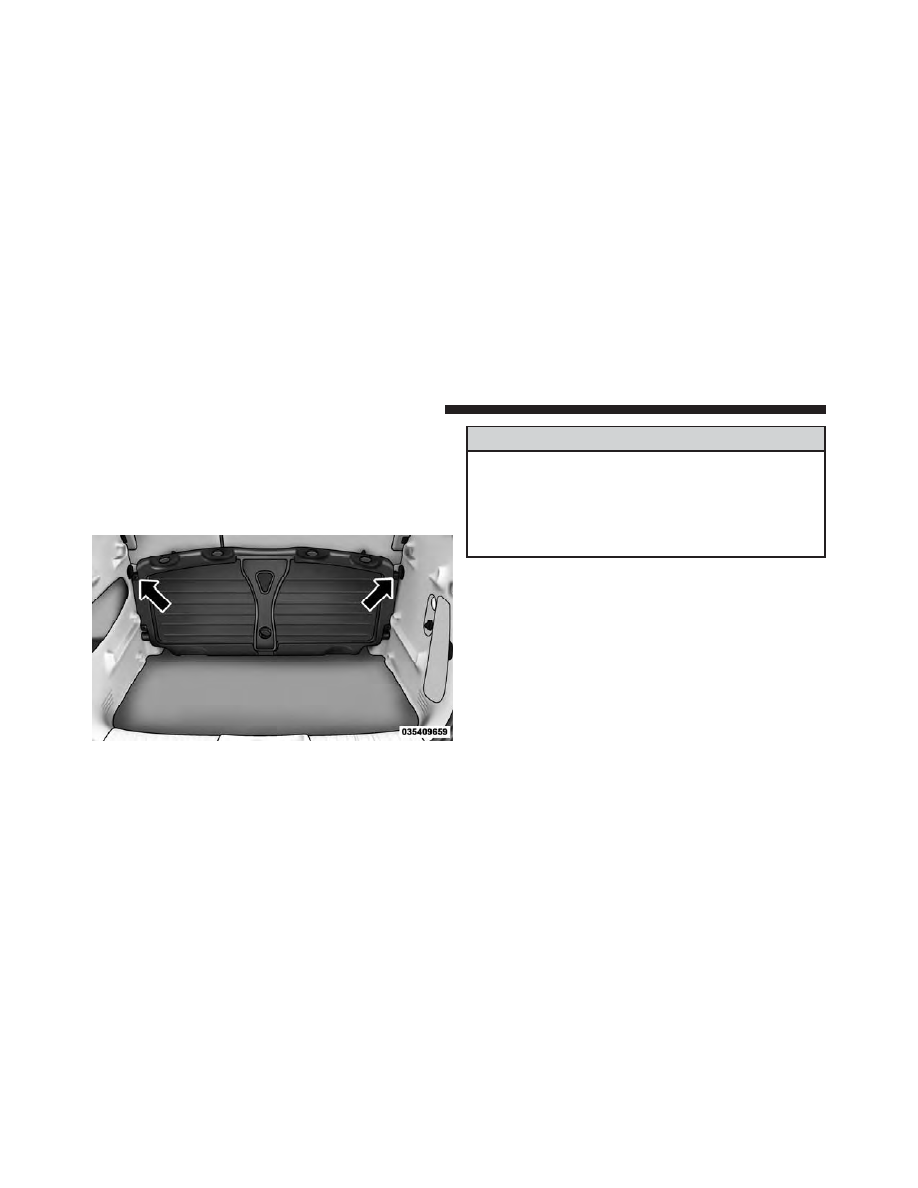

Rear Shelf Panel Position 2

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

131

Position 4 (Vertical)

Insert the front outboard corners of the shelf panel into
the vertical guides behind the rear seatbacks near the
floor and slide downward. Push the shelf panel forward
to lock it by aligning the vertical guide with the rubber
stop of the shelf panel.

WARNING!

When in the vertical position, the rear shelf panel
should not be used as a barrier for large objects in the
cargo area with the seatbacks folded down. In an
accident objects could strike the seatbacks or occu-
pants causing serious or fatal injury.

Position 5 (Table)

With the liftgate open the rear shelf panel can be moved
rearward to act as a serving counter.

1. Align the front corners of the shelf panels with the lock
position on the backside of the top rear guides. Press
down on the shelf panel to lock it into place.

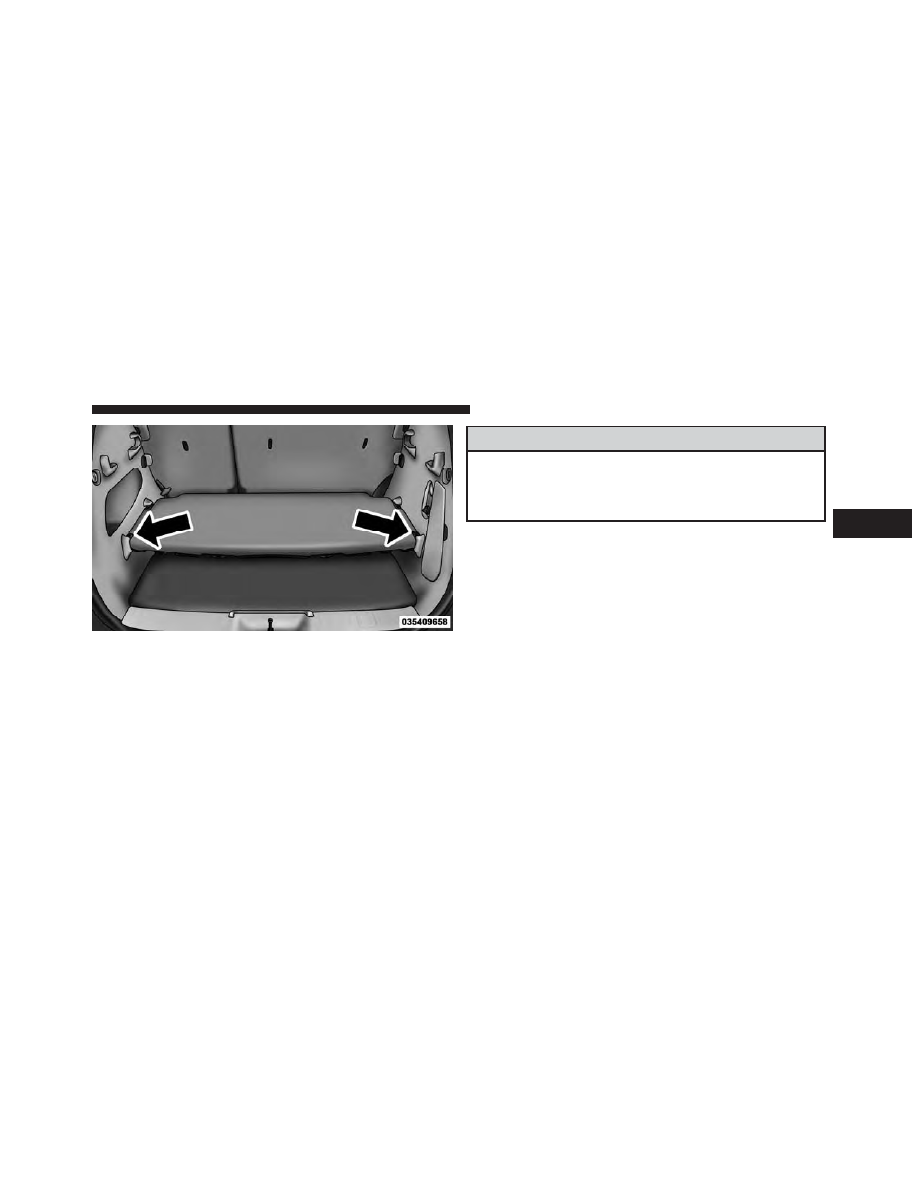

Rear Shelf Panel Position 4

132

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Twist the knob on the underside of the panel and
lower the shelf leg.

3. Install the shelf leg into the liftgate latch area as
labeled on the rear scuff plate.

WARNING!

Do not load objects over 100 lbs (45 kg) in position 5
(table). Failure to follow this warning could cause the
shelf to collapse resulting in personal injury.

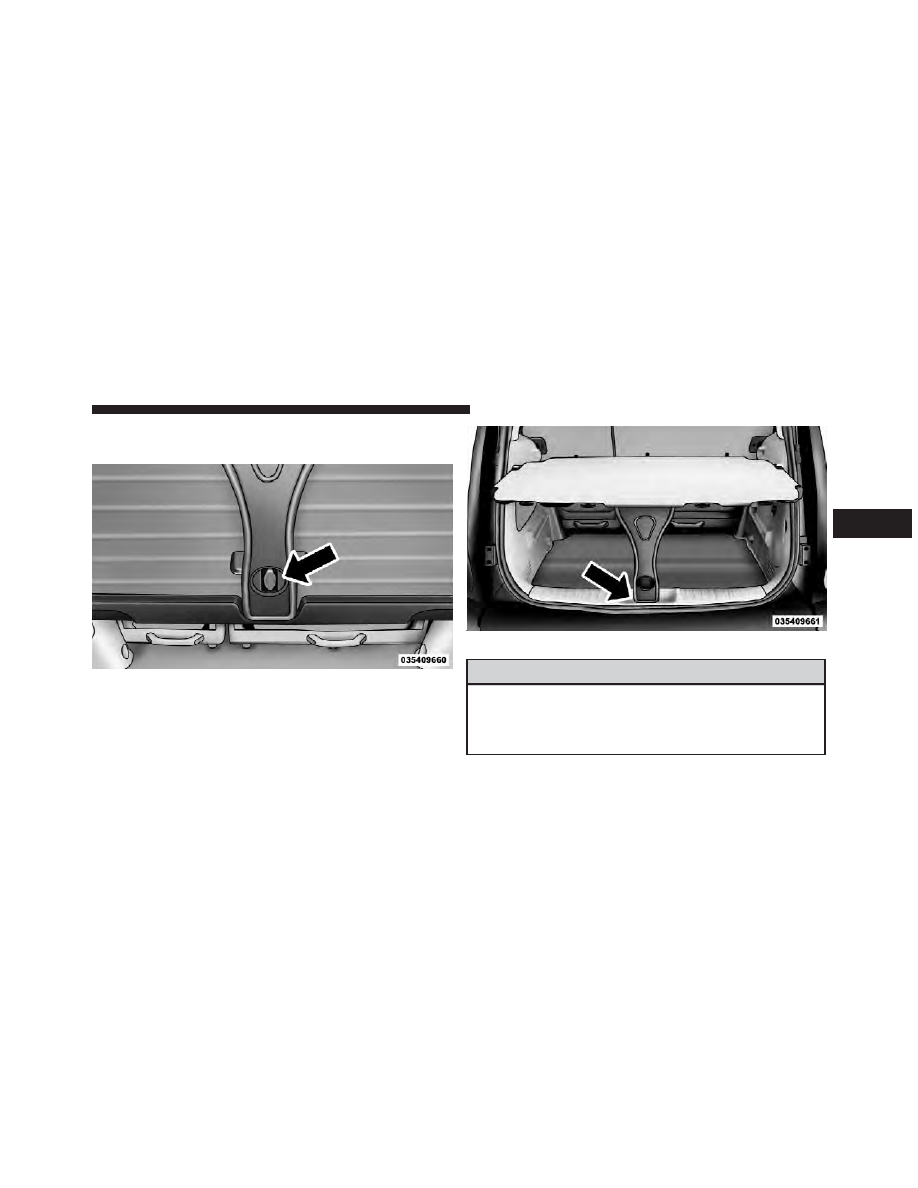

Rear Shelf Leg Release Knob

Rear Shelf Panel Position 5

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

133

REAR WINDOW FEATURES

Rear Window Wiper/Washer

The rear window wiper/washer control is located on the
right side of the steering column.

Rotate the switch upward to the “on” position will
activate the rear wiper.

Rotate the switch upward to the “washer” position
will activate that rear washer. The washer pump
will continue to operate as long as the lever or ring

is engaged. Upon release, the wipers will cycle three
times before returning to the set position.

If the rear wiper is operating when the ignition is turned
to the LOCK position, the wiper will automatically return
to the “Park” position. When the vehicle is restarted, the
wiper will resume function at whichever position the
switch is set at.

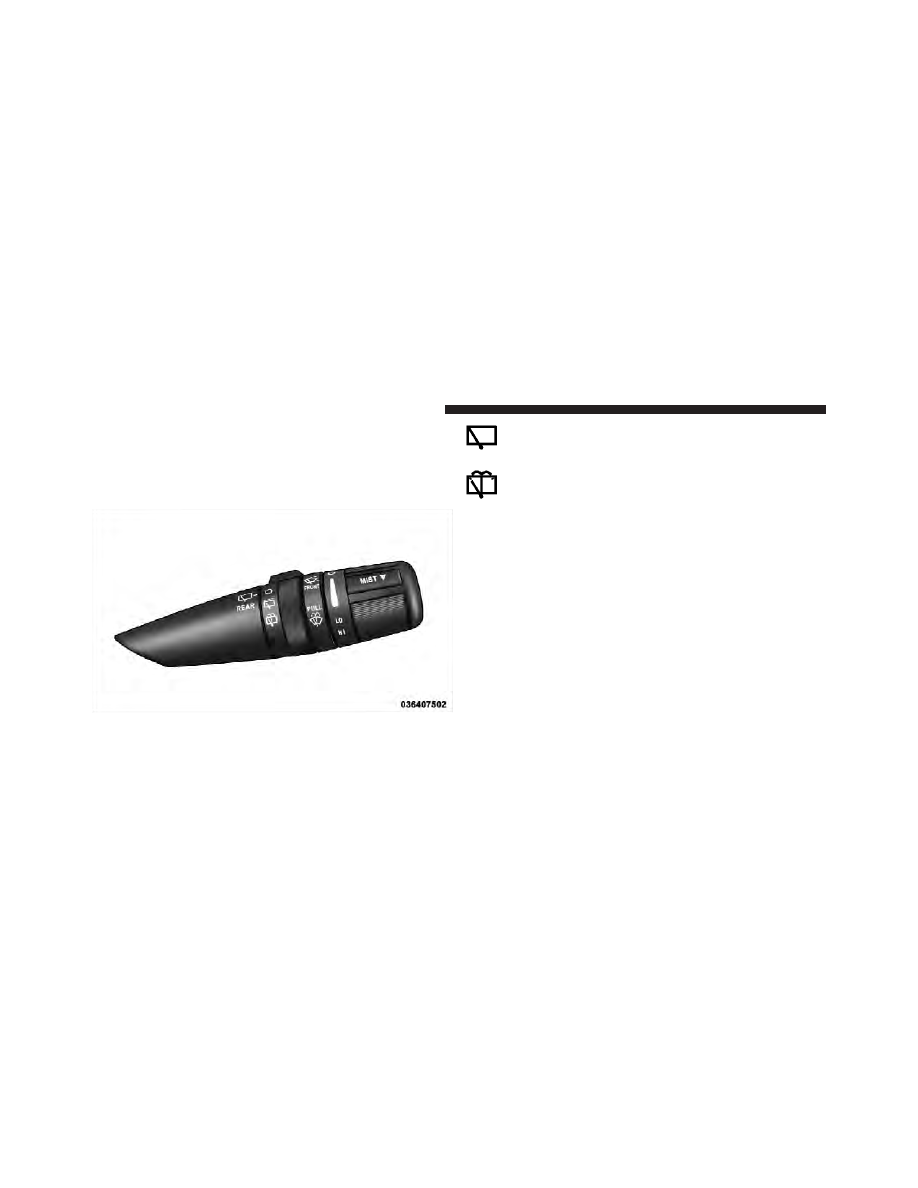

Rear Window Wiper/Washer Control

134

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION!

• Turn the rear wiper off when driving through an

automatic car wash. Damage to the rear wiper may
result if the rear wiper switch is left in the on
position.

• In cold weather, always turn off the rear wiper

switch and allow the rear wiper to return to the
park position before turning off the engine. If the
rear wiper switch is left on and the rear wiper
freezes to the window, damage to the rear wiper
motor may occur when the vehicle is restarted.

• Always remove any buildup of snow that prevents

the rear wiper blade from returning to the park
position. If the rear wiper control is turned off and
the blade cannot return to the park position, dam-
age to the rear wiper motor may occur.

Rear Window Defroster

The rear window defroster button is located on the
climate control panel. Press this button to turn on

the rear window defroster and the heated outside mirrors
(if equipped). An indicator in the button will illuminate
when the rear window defroster is on. The rear window
defroster automatically turns off after approximately
10 minutes.

NOTE:

To prevent excessive battery drain, use the rear

window defroster only when the engine is operating.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

135

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to
the heating elements. Labels can be peeled off
after soaking with warm water.

• Do not use scrapers, sharp instruments, or abra-

sive window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

136

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instrument Panel Features . . . . . . . . . . . . . . . 140
䡵 Instrument Cluster — Base . . . . . . . . . . . . . . . 141
䡵 Instrument Cluster — Premium . . . . . . . . . . . 142
䡵 Instrument Cluster Descriptions . . . . . . . . . . . 143
䡵 Compass Mini-Trip Computer (CMTC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

▫ Compass Mini-Trip Computer Reset Button . . 155
▫ Compass/Temperature Display . . . . . . . . . . 156
▫ Odometer Display . . . . . . . . . . . . . . . . . . . . 158

▫ Trip Odometer (ODO) . . . . . . . . . . . . . . . . . 158

䡵 Electronic Vehicle Information Center (EVIC) –

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 159

▫ EVIC Functions . . . . . . . . . . . . . . . . . . . . . 160
▫ To Reset The Display . . . . . . . . . . . . . . . . . 161
▫ Compass/Temperature/Audio . . . . . . . . . . . 161
▫ Average Fuel Economy . . . . . . . . . . . . . . . . 161
▫ Distance To Empty (DTE) . . . . . . . . . . . . . . 162
▫ Elapsed Time . . . . . . . . . . . . . . . . . . . . . . . 162

4

▫ Compass Variance . . . . . . . . . . . . . . . . . . . . 162
▫ Tire Pressure Monitor (TPM) . . . . . . . . . . . . 163
▫ Personal Settings (Customer-Programmable

Features) . . . . . . . . . . . . . . . . . . . . . . . . . . 164

▫ Automatic Compass Calibration . . . . . . . . . . 166
▫ Manual Compass Calibration . . . . . . . . . . . . 167

䡵 Setting The Analog Clock . . . . . . . . . . . . . . . . 168
䡵 Sales Code REF — AM/FM/CD (Single-Disc)

Radio With Optional Uconnect™ Multimedia
(Satellite Radio) And Uconnect™ Phone
Capability . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

▫ Operating Instructions — Radio Mode . . . . . 169
▫ Operating Instructions — CD Mode . . . . . . . 172
▫ Operating Instructions — Auxiliary Mode . . . 174

▫ Operating Instructions — Uconnect™ Phone

— If Equipped . . . . . . . . . . . . . . . . . . . . . . 175

▫ Operating Instructions — Uconnect™

Multimedia (Satellite Radio) — If Equipped . . 175

䡵 Uconnect™ Multimedia (Satellite Radio) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

▫ System Activation . . . . . . . . . . . . . . . . . . . . 176
▫ Electronic Serial Number/Sirius

Identification Number (ESN/SID) . . . . . . . . . 176

▫ Selecting Uconnect™ Multimedia (Satellite)

Mode In REF, And RAQ, Radios . . . . . . . . . . 177

▫ Selecting a Channel . . . . . . . . . . . . . . . . . . . 177
▫ Storing And Selecting Pre-Set Channels . . . . . 178
▫ Using The PTY (Program Type) Button (If

Equipped) . . . . . . . . . . . . . . . . . . . . . . . . . 178

138

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ PTY Button ⬙Scan⬙ . . . . . . . . . . . . . . . . . . . . 178
▫ PTY Button ⬙Seek⬙ . . . . . . . . . . . . . . . . . . . . 178
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . 178
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . 179

䡵 CD/DVD Disc Maintenance . . . . . . . . . . . . . . 179

䡵 Radio Operation And Cellular Phones . . . . . . . 180
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 180

▫ Climate Control Operation . . . . . . . . . . . . . . 180
▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . 185

4

UNDERSTANDING YOUR INSTRUMENT PANEL

139
