FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

INTERNAL

FUSED B(+)

2

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

3

15A

INTERNAL

FUSED PARK LAMP RELAY OUTPUT

4

30A

INTERNAL

FUSED B(+)

5

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

6

20A

F307 16LB/PK (BATTERY POSITION)

FUSED B(+)

6

20A

F307 16LB/PK (ACCESSORY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

8

20A

INTERNAL

FUSED B(+)

9

40A

INTERNAL

FUSED B(+)

10

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

11

20A

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

12

25A

C51 12LB/BR

FUSED REAR BLOWER MOTOR RELAY OUTPUT

13

40A

C15 12DB/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

14

15A

INTERNAL

FUSED B(+) (I.O.D.)

15

20A

INTERNAL (EATX)

FUSED B(+)

15

20A

INTERNAL (DIESEL)

FUSED B(+)

16

25A

INTERNAL

FUSED B(+)

17

20A

INTERNAL

FUSED B(+)

18

15A

INTERNAL

FUSED B(+)

19

40A

A101 12VT/RD

FUSED B(+)

20

40A

A102 12WT/RD

FUSED B(+)

21

25A

A111 12DG/RD

FUSED B(+)

22

40A

A110 12OR/RD

FUSED B(+)

23

10A

A106 20LB/RD

FUSED B(+)

24

20A

A701 16BR/RD

FUSED B(+) (HAZARD)

26

20A

A103 18GY/RD

FUSED B(+)

27

40A

A112 12OR/RD

FUSED B(+)

28

40A

F30 12PK/YL

FUSED ACCESSORY RELAY OUTPUT

30

40A

INTERNAL (EXPORT)

FUSED B(+)

31

40A

A113 12WT/RD

FUSED B(+)

32

40A

A115 12YL/RD

FUSED B(+)

33

15A

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

TRANSMISSION CONTROL RELAY (EATX)

CAV

CIRCUIT

FUNCTION

30

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

85

Z115 18BK/OR (2.4L)

GROUND

85

Z115 20BK/OR (3.3L/3.8L)

GROUND

86

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

87

INTERNAL

FUSED B(+)

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

320

CONNECTOR PINOUTS

INTEGRATED POWER MODULE C1

CAV

CIRCUIT

FUNCTION

1

F301 18VT/PK

FUSED ACCESSORY RELAY OUTPUT

2

-

-

3

-

-

4

L43 18WT/DB

LEFT LOW BEAM DRIVER

5

Z344 16BK/TN

GROUND

6

L34 16WT/GY

RIGHT HIGH BEAM DRIVER

7

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

8

L33 18WT/LG

LEFT HIGH BEAM DRIVER

9

G31 18VT/LG (EXCEPT
2.4L/BASE)

AMBIENT TEMPERATURE SENSOR SIGNAL

9

G31 18VT/LG (2.4L)

AAT SIGNAL

10

L44 16WT/TN

RIGHT LOW BEAM DRIVER

11

F300 18OR/PK

FUSED ACCESSORY RELAY OUTPUT

12

-

-

13

Z343 18BK/LG

GROUND

14

-

-

15

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

16

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

17

-

-

18

G931 18VT/BR (EXCEPT
2.4L/BASE)

AMBIENT TEMPERATURE SENSOR RETURN

19

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

20

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

INTEGRATED POWER MODULE C2

CAV

CIRCUIT

FUNCTION

1

N173 16DB/VT (GAS)

RADIATOR FAN RELAY CONTROL

2

V53 12BR/OR (EXPORT)

HEADLAMP WASHER RELAY OUTPUT

3

L60 16WT/TN (EXPORT)

RIGHT FRONT TURN SIGNAL DRIVER

3

L60 16WT/TN (EXCEPT
EXPORT)

RIGHT FRONT TURN SIGNAL DRIVER

4

L13 18WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

X2 18DG/OR

HORN RELAY OUTPUT

6

L90 18WT/OR (FOG
LAMPS)

FRONT FOG LAMP RELAY OUTPUT

7

L61 16WT/LG

LEFT FRONT TURN SIGNAL DRIVER

8

-

-

9

A112 12OR/RD

FUSED B(+)

10

L89 18WT/YL (FOG
LAMPS)

FRONT FOG LAMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

321

CONNECTOR PINOUTS

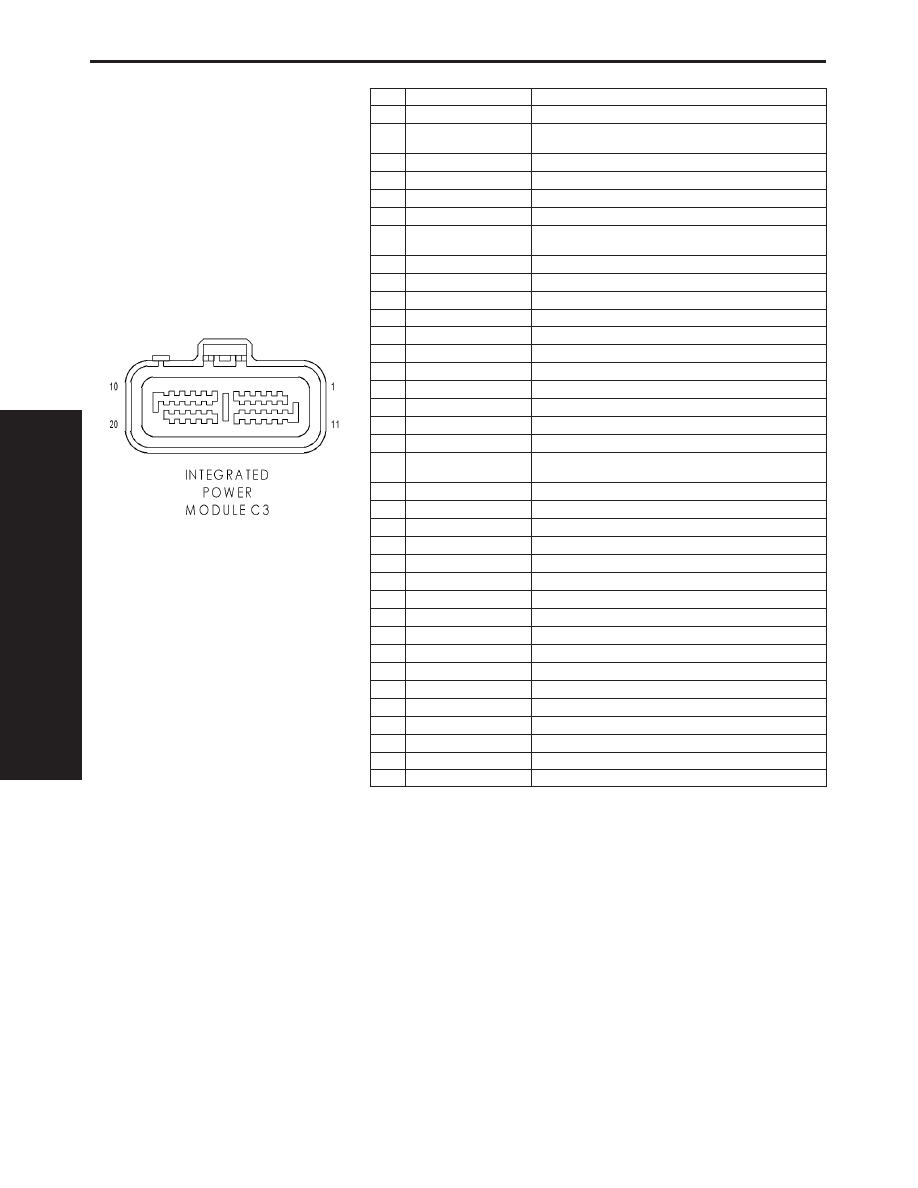

INTEGRATED POWER MODULE C3

CAV

CIRCUIT

FUNCTION

1

Z115 18BK/OR (2.4L EATX) GROUND

1

Z115 20BK/OR (3.3L/3.8L
EATX)

GROUND

1

N21 20DB/TN (DIESEL)

LIFT PUMP RELAY CONTROL

2

F1 18PK/WT (GAS EATX)

FCM OUTPUT (UNLOCK-RUN-START)

3

T751 18YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

3

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

4

T2 18DG/WT (2.4L/DIESEL
MTX)

TRS REVERSE SENSE

5

T16 18YL/OR (GAS EATX)

TRANSMISSION CONTROL RELAY OUTPUT

5

N2 18DB/YL (DIESEL)

LIFT PUMP RELAY OUTPUT

6

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

T15 18YL/BR (GAS EATX)

TRANSMISSION CONTROL RELAY CONTROL

7

C3 20DB/YL (GAS)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

7

C3 18DB/YL (DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

8

Z114 18BK/LG (DIESEL)

GROUND

8

K31 18BR (GAS)

FUEL PUMP RELAY CONTROL

9

C13 18LB/OR (GAS)

A/C COMPRESSOR CLUTCH RELAY CONTROL

9

C13 20LB/OR (DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

10

A119 16RD/OR (DIESEL)

FUSED B(+)

10

A104 18YL/RD (3.3L/3.8L
EATX)

FUSED B(+)

11

C41 20LB/DG (DIESEL)

CABIN HEATER ASSIST CONTROL

12

-

-

13

D25 18WT/VT (GAS)

PCI BUS

13

D25 20WT/VT (DIESEL)

PCI BUS

14

T752 18DG/OR (2.4L)

STARTER RELAY CONTROL

14

T752 18DG/OR (3.3L/3.8L)

STARTER MOTOR RELAY CONTROL

14

T752 20DG/OR (DIESEL)

STARTER MOTOR RELAY CONTROL

15

Z116 18BK/VT

GROUND

16

K51 18BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY CONTROL

16

K51 20BR/WT (DIESEL)

ECM/PCM RELAY CONTROL

17

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

K173 18BR/VT (3.3L/3.8L)

RADIATOR FAN RELAY CONTROL

18

K173 18BR/WT (2.4L)

RAD FAN RELAY CONTROL

19

F202 20PK/GY (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

20

A109 18OR/RD (GAS)

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

322

CONNECTOR PINOUTS

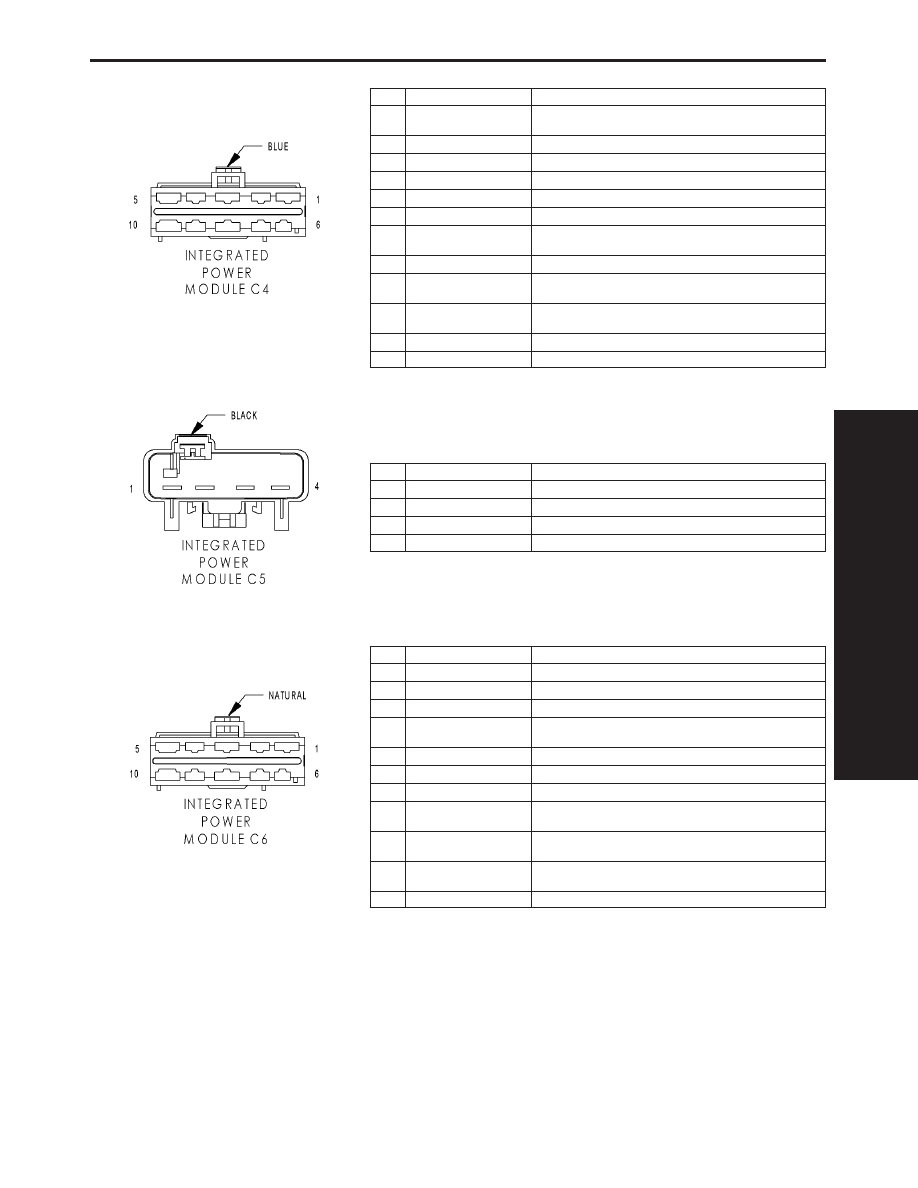

INTEGRATED POWER MODULE C4

CAV

CIRCUIT

FUNCTION

1

Z127 12BK (2.4L EXCEPT
EXPORT/3.3L/3.8L/ABS)

GROUND

2

T750 12YL/GY

STARTER MOTOR RELAY OUTPUT

3

K342 16BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

4

F500 16DG/PK (EATX)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

D25 18WT/VT (ANTILOCK
BRAKES)

PCI BUS

6

D25 18WT/VT (3.3L/3.8L)

PCI BUS

7

A107 12TN/RD (ANTILOCK
BRAKES)

FUSED B(+)

8

A111 12DG/RD (ANTILOCK
BRAKES)

FUSED B(+)

9

A710 14RD/BR

B(+) (HAZARD FEED)

10

-

-

INTEGRATED POWER MODULE C5

CAV

CIRCUIT

FUNCTION

1

A1 4RD

B(+)

2

-

-

3

-

-

4

-

-

INTEGRATED POWER MODULE C6

CAV

CIRCUIT

FUNCTION

1

A101 12VT/RD

FUSED B(+)

2

Z117 16BK/WT

GROUND

3

Z118 16BK/YL

GROUND

4

A110 12OR/RD (POWER
SEAT)

FUSED B(+)

5

-

-

6

-

-

7

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

8

F307 16LB/PK (BATTERY
POSITION)

FUSED B(+)

8

F307 18LB/PK (ACCESSO-
RY RELAY POSITION)

FUSED ACCESSORY RELAY OUTPUT

9

A113 12WT/RD (POWER
SLIDING DOOR)

FUSED B(+)

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

323

CONNECTOR PINOUTS
