316

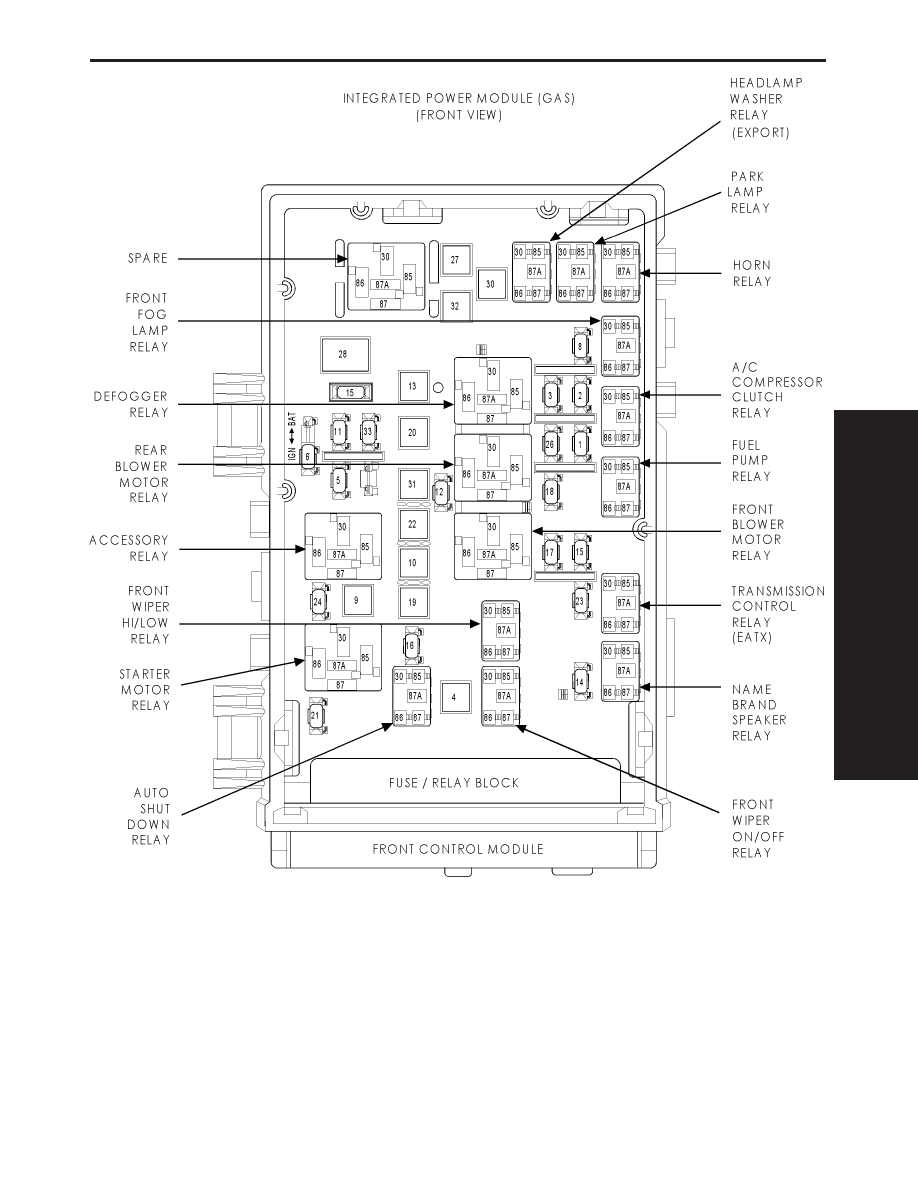

COMPONENT LOCATIONS

9.0

CONNECTOR PINOUTS

AUTOSTICK SWITCH (EXCEPT EXPORT)

CAV

CIRCUIT

FUNCTION

1

T55 20YL/VT

AUTOSTICK/OVERDRIVE OFF MUX INPUT

2

Z65 20BK/YL

GROUND

CRANKSHAFT POSITION SENSOR (DIESEL)

CAV

CIRCUIT

FUNCTION

1

Z122 18WT

GROUND (DRAIN)

2

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

3

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

CRANKSHAFT POSITION SENSOR (GAS)

CAV

CIRCUIT

FUNCTION

1

F888 18BR/PK (3.3L/3.8L)

8 VOLT SUPPLY

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

K900 18DB/DG (3.3L/3.8L)

SENSOR GROUND

2

K900 20DB/DG (2.4L)

SENSOR GROUND

3

K24 18BR/LB (2.4L)

CKP SIGNAL

3

K24 18BR/LB (3.3L/3.8L)

CRANKSHAFT POSITION SENSOR SIGNAL

DATA LINK CONNECTOR

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

15

D15 20DG/YL (GAS)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
