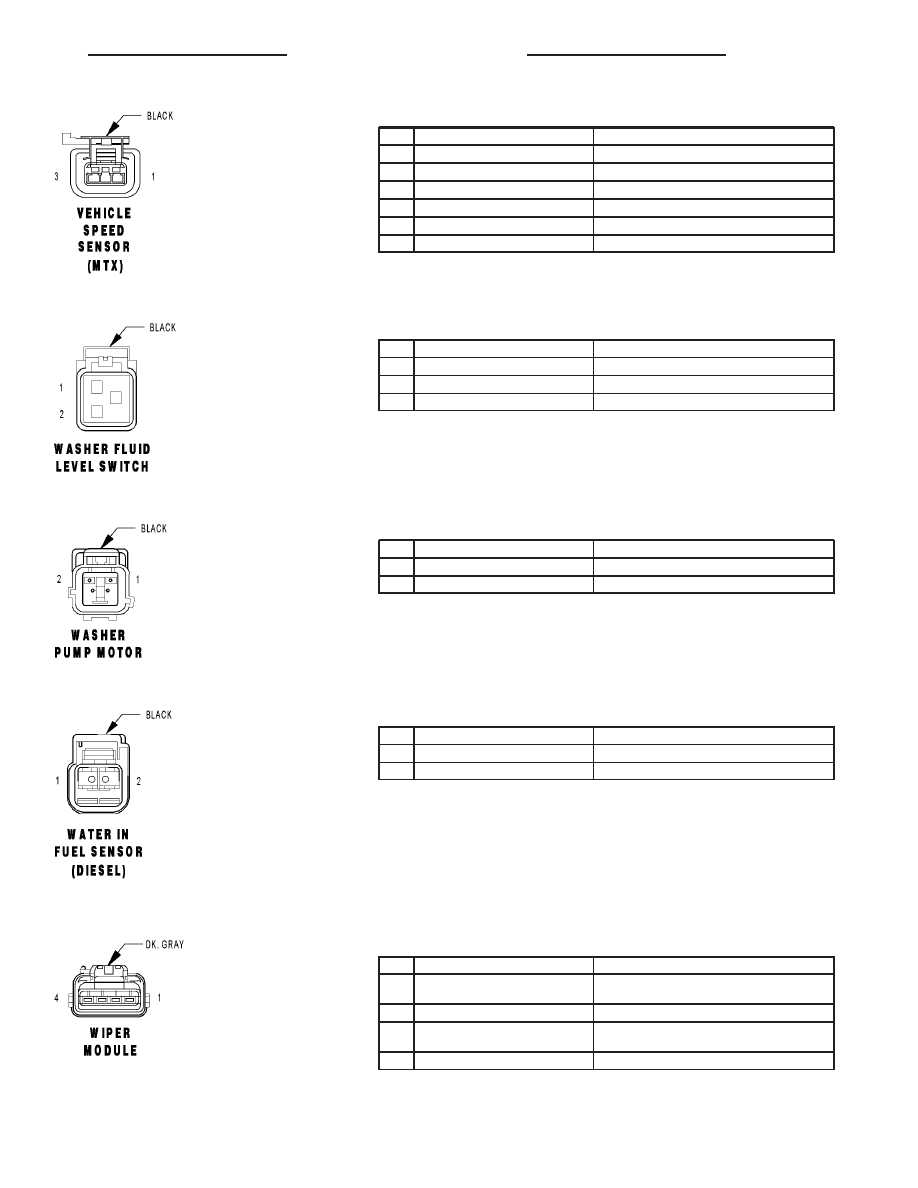

VEHICLE SPEED SENSOR (MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

3

N7 18DB/OR (2.4L)

VEHICLE SPEED SIGNAL

3

N7 20DB/OR (DIESEL)

VEHICLE SPEED SENSOR SIGNAL

WASHER FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z401 18BK/LB (EXCEPT EXPORT)

GROUND

1

Z401 20BK/LB (EXPORT)

GROUND

2

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F853 20LG/RD

WATER IN FUEL SENSOR SIGNAL

2

K900 18RD

SENSOR GROUND

WIPER MODULE - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

4

Z103 14BK/WT

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 153

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground, and splice locations in the vehicle.

Connector, ground, and splice indexes are provided.
Use the wiring diagrams in each section for connec-
tor, ground, and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS

CONNECTOR NAME/NUMBER

COLOR

LOCATION

FIG.

A/C Compressor Clutch

LTGY

Top of A/C Compressor

10, 11, 15, 17, 18

A/C Pressure Sensor

GY

At Throttle Body

9, 10, 15, 16, 17

A/C-Heater Control C1 (MTC)

BK/RD

Rear of Control

20, 23, 25

A/C-Heater Control C2 (MTC)

BK/BL

Rear of Control

20, 23, 25

Accelerator Pedal Position
Sensor (Diesel)

At Accelerator Pedal

44

Adjustable Pedals Module
(Except Export)

Near Brake Lamp Switch

N/S

Adjustable Pedals Motor

On Pedal Support

N/S

Adjustable Pedals Relay (Except
Export)

Left Side Engine Compartment

6

Adjustable Pedals Sensor

On Adjustable Pedals Motor

N/S

Adjustable Pedals Switch (Except
Export)

Left Side Kick Panel

43

Ambient Temperature Sensor
(Except Base)

BK

On Radiator Closure Panel

1

Amplifier C1

NAT

Right Quarter Panel

50

Amplifier C2

NAT

Right Quarter Panel

50

ATC Remote Sensor

Above ATC Control

N/S

Auto Temp Control C1

NAT

Rear of Control

20

Auto Temp Control C2

BK

Rear of Control

20

Auto Temp Control C3 (MTX)

Rear of Control

N/S

Back-Up Lamp Switch

BK

On Transmission

16

Battery Temperature Sensor

BK

At Battery

N/S

Blower Motor Resistor C1 (MTC)

BK

Right Side of HVAC

N/S

Blower Motor Resistor C2 (MTC)

BK

Right Side of HVAC

N/S

Body Control Module C1

BK

Under Left Instrument Panel

43, 44

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1

CONNECTOR NAME/NUMBER

COLOR

LOCATION

FIG.

Body Control Module C2

BK/GN

Under Left Instrument Panel

43, 44

Body Control Module C3

BK/WT

Under Left Instrument Panel

43, 44

Body Control Module C4

BK/GY

Under Left Instrument Panel

20, 21, 30

Body Control Module C5

BK

Under Left Instrument Panel

20, 21, 30

Boost Pressure Sensor (Diesel)

BK

Top Left of Engine

15

Brake Fuid Level Switch

BK

On Master Cylinder

6

Brake Lamp Switch

BK

At Top Of Brake Pedal

43, 44

Brake Transmission Shift
Interlock Solenoid (EATX)

BK

Near Steering Column

20, 21, 22, 31

C100

BK

Left Fender Shield

5, 11

C101

LTGY

Left Fender Shield

5

C102 (Gas)

BK

At Fuel Rail

11, 17

C103 (Diesel)

BK

Left Side Engine Compartment

N/S

C104 (Except Export

LTGY

Near Controller Antilock Brake

18

C106 (Export)

BK/YL

Near Left Headlamp Leveling Motor

N/S

C107 (Export)

BK/YL

Near Right Headlamp Leveling
Motor

N/S

C111 (EATX)

LTGY

Left Front Engine

11

C112 (Gas)

BK

Near T/O for C101

N/S

C200

GY

Left Side Instrument Panel

20, 21, 30, 43, 44

C202

GY

Right Side Instrument Panel A/C
Heater Unit

20, 24, 29

C204 (Premium

NAT

Rear of Radio

52

C206

BK

Near Radio

20

C207

Near Radio

N/S

C300 (LHD)

BK

Left Front Door Lower

38, 45

C300 (RHD)

BK

Right Front Door Lower

N/S

C301

LTGY

Left Front Door Upper

38, 45

C302

LTGY

Right Front Door Upper

8, 33, 41, 46

C303

BK

Right Front Door Lower

8, 33, 41, 46

C304 (LHD)

YL

Left Wire Track Seat to Body

32

C305

GY

Left Wire Track Seat to Body

32 35

C306 (RHD)

YL

Right Wire Track Seat to Body

35

C307

YL

Right Wire Track Seat to Body

34

C308 (Except Side Airbags)

GN

Left Rear Sliding Door

42

C309 (Except Side Airbags)

GN/GY

Right Rear Sliding Door

35, 41

C310 (Front Console)

BK

At Front Console

36

C311 (3 Zone HVAC)

GY

Rear A/C Switch

42

C312

GY

Right B Pillar

35, 41, 52

C313 (Rear Console/Export)

BK

At Rear Console

36

C314

BK

Left Side Liftgate

51

C315 (Power Liftgate)

BK

Right Side Liftgate

51

C316 (Power Sliding Door)

BK

Wire Track to Sliding Door

N/S

8W - 91 - 2

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

RS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
