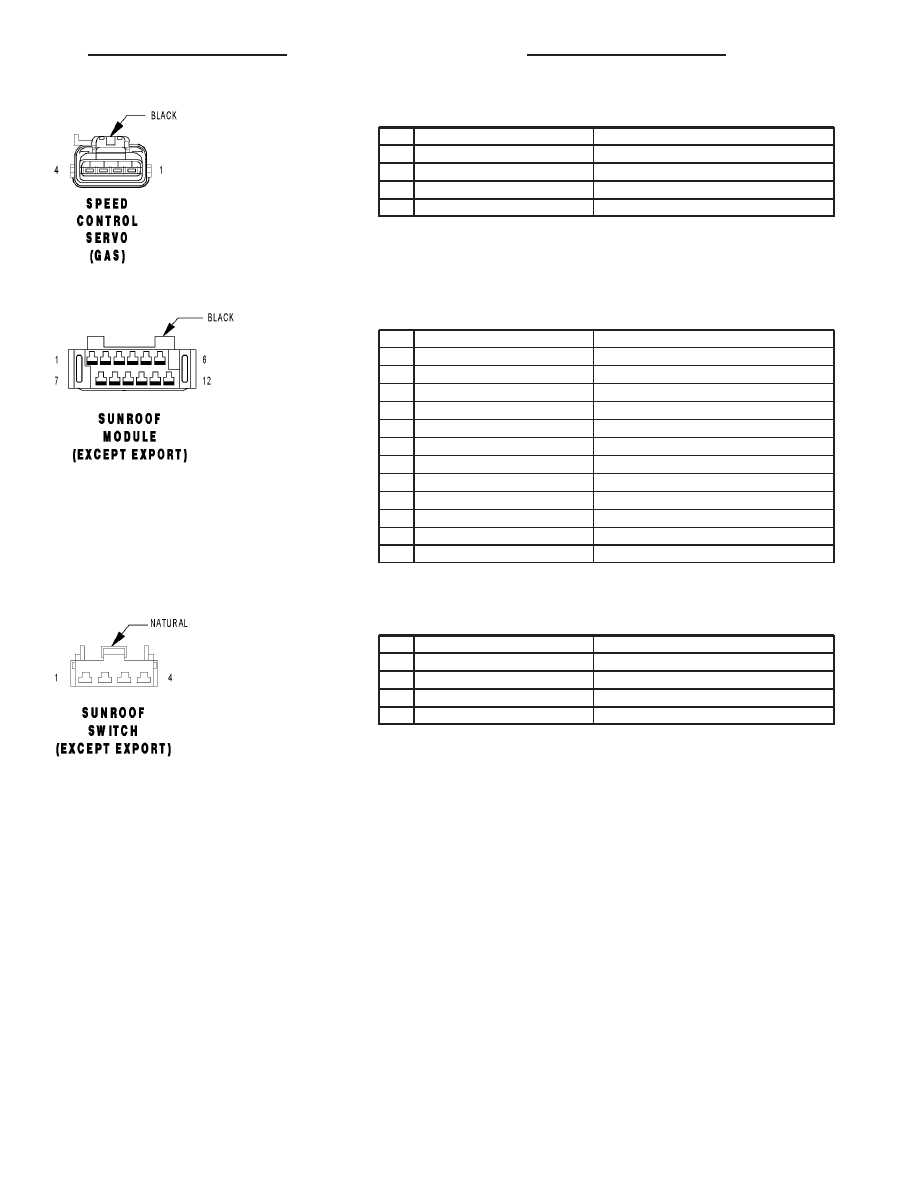

SPEED CONTROL SERVO (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 18VT/YL

S/C VACUUM CONTROL

2

V35 18VT/OR

S/C VENT CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z155 18BK/LG

GROUND

SUNROOF MODULE (EXCEPT EXPORT) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q3 20OR/TN

SUNROOF VENT

2

Q5 20OR/LB

SUNROOF CLOSE

3

Q4 20OR/YL

SUNROOF OPEN

4

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

5

A115 14YL/RD

FUSED B(+)

6

Z138 14BK/DB

GROUND

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

SUNROOF SWITCH (EXCEPT EXPORT) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q3 20OR/TN

SUNROOF VENT

2

Q4 20OR/YL

SUNROOF OPEN

3

Z137 20BK/DB

GROUND

4

Q5 20OR/LB

SUNROOF CLOSE

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 149

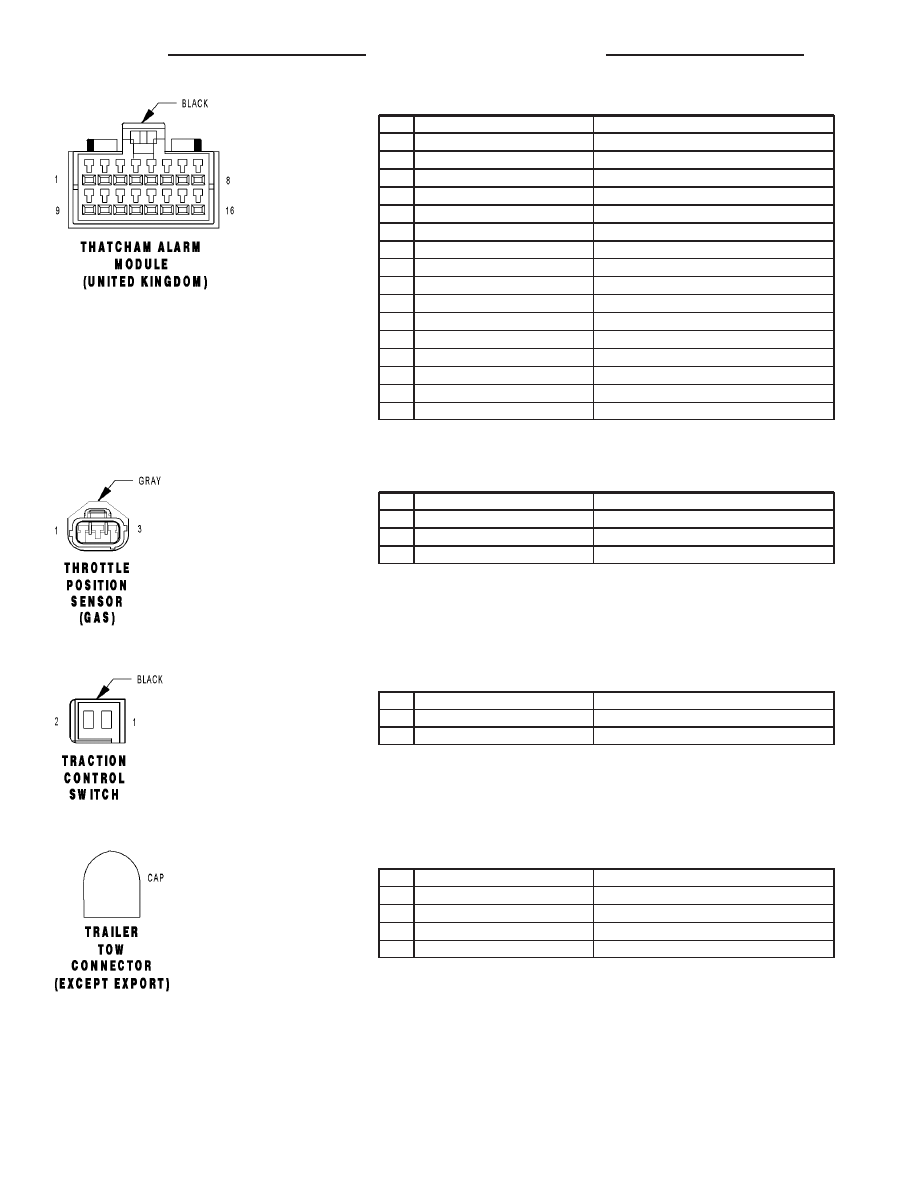

THATCHAM ALARM MODULE (UNITED KINGDOM) - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A645 20RD/VT

REAR INTRUSION SENSOR SIGNAL

2

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

3

G22 20YL

VTSS INDICATOR SUPPLY

4

D23 20WT/BR

FLASH PROGRAM ENABLE

5

-

-

6

D96 20WT/LB

SIREN SIGNAL CONTROL

7

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

Z109 20BK/GY

GROUND

9

G945 20VT/DG

SENSOR GROUND

10

G946 20LG/VT

SENSOR GROUND

11

G922 20GY

VTSS INDICATOR DRIVER

12

-

-

13

D25 20WT/VT

PCI BUS

14

-

-

15

L91 20WT/DB

HAZARD SWITCH SENSE

16

A114 18GY/RD

FUSED B(+) (I.O.D.)

THROTTLE POSITION SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K22 18BR/OR

TP SIGNAL

3

F855 20PK/YL

5 VOLT SUPPLY

TRACTION CONTROL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

2

Z427 20BK/WT

GROUND

TRAILER TOW CONNECTOR (EXCEPT EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18LG

RIGHT REAR TURN SIGNAL DRIVER

2

Z362 18WT

GROUND

3

L77 18BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

4

L63 18YL

LEFT REAR TURN SIGNAL DRIVER

8W - 80 - 150

8W-80 CONNECTOR PIN-OUTS

RS

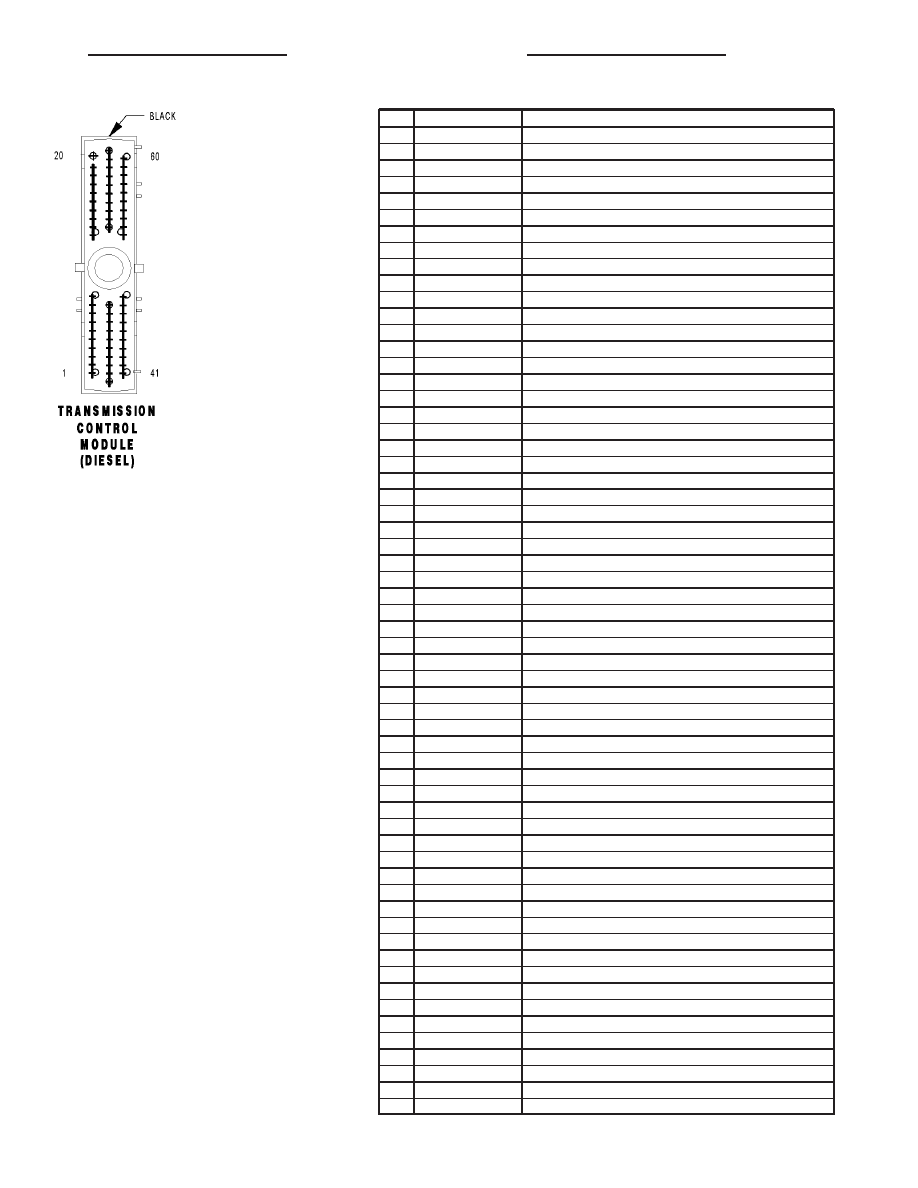

TRANSMISSION CONTROL MODULE (DIESEL) - BLACK 60 WAY

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OD PRESSURE SWITCH SENSE

10

T10 20DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K23 20BR/OR

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 2

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

L/R SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18DG/GY

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

-

45

-

-

46

D123 20WT/OR

FLASH PROGRAM ENABLE

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

51

K900 20DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

-

-

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UD SOLENOID CONTROL

60

T60 18YL/GY

OD SOLENOID CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 151

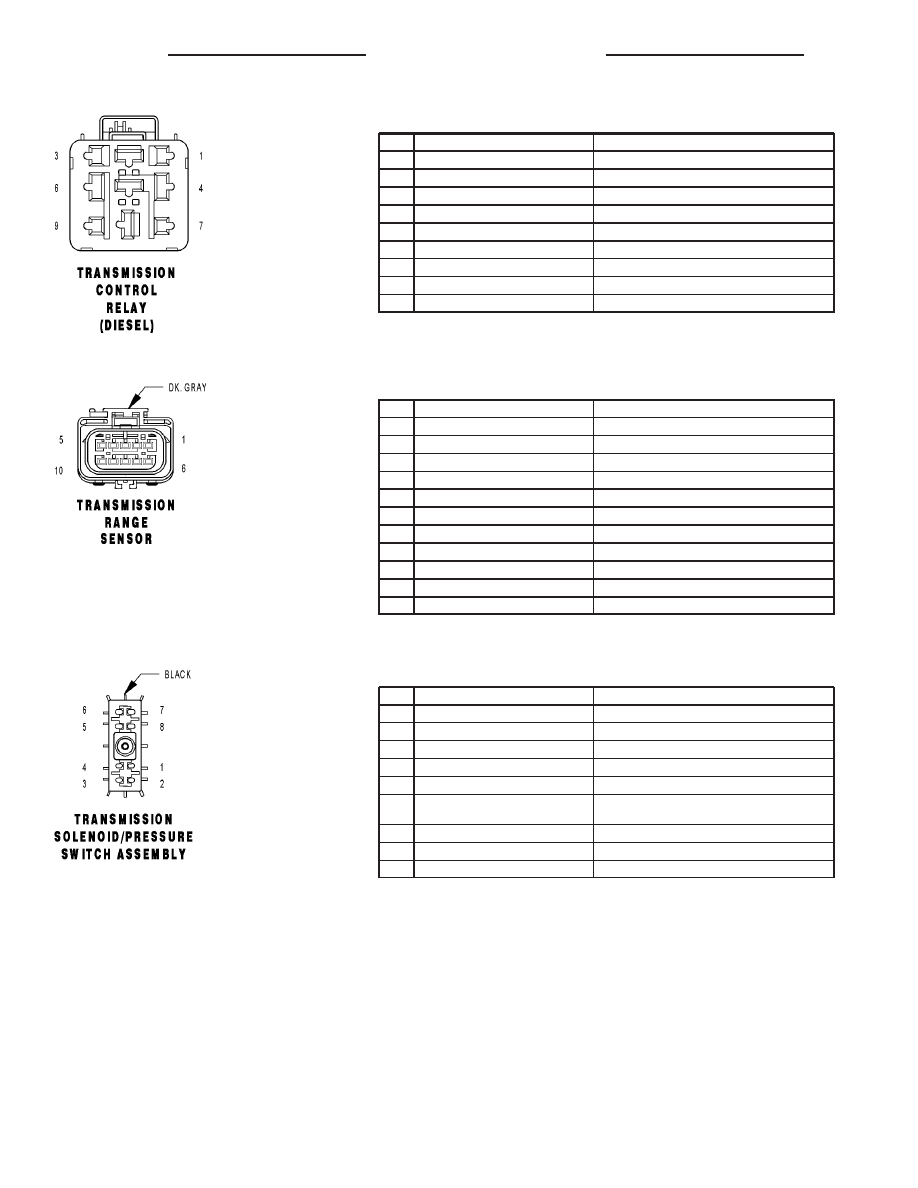

TRANSMISSION CONTROL RELAY (DIESEL) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

3

-

-

4

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

5

-

-

6

Z115 18BK/OR

GROUND

7

-

-

8

A104 18YL/RD

FUSED B(+)

9

-

-

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18DG/GY (DIESEL)

TRS T41 SENSE

6

-

-

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 20DG/GY (DIESEL)

TRS T41 SENSE

10

T41 18DG/GY (GAS)

TRS T41 SENSE

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

2

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

3

T9 18DG/TN

OD PRESSURE SWITCH SENSE

4

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18YL/LB (DIESEL LATE BUILD)

UD SOLENOID CONTROL

5

T59 18DB/LB (EXCEPT DIESEL LATE
BUILD)

UD SOLENOID CONTROL

6

T60 18YL/GY

OD SOLENOID CONTROL

7

T20 18DG/WT

L/R SOLENOID CONTROL

8

T19 18YL/DB

2-4 SOLENOID CONTROL

8W - 80 - 152

8W-80 CONNECTOR PIN-OUTS
