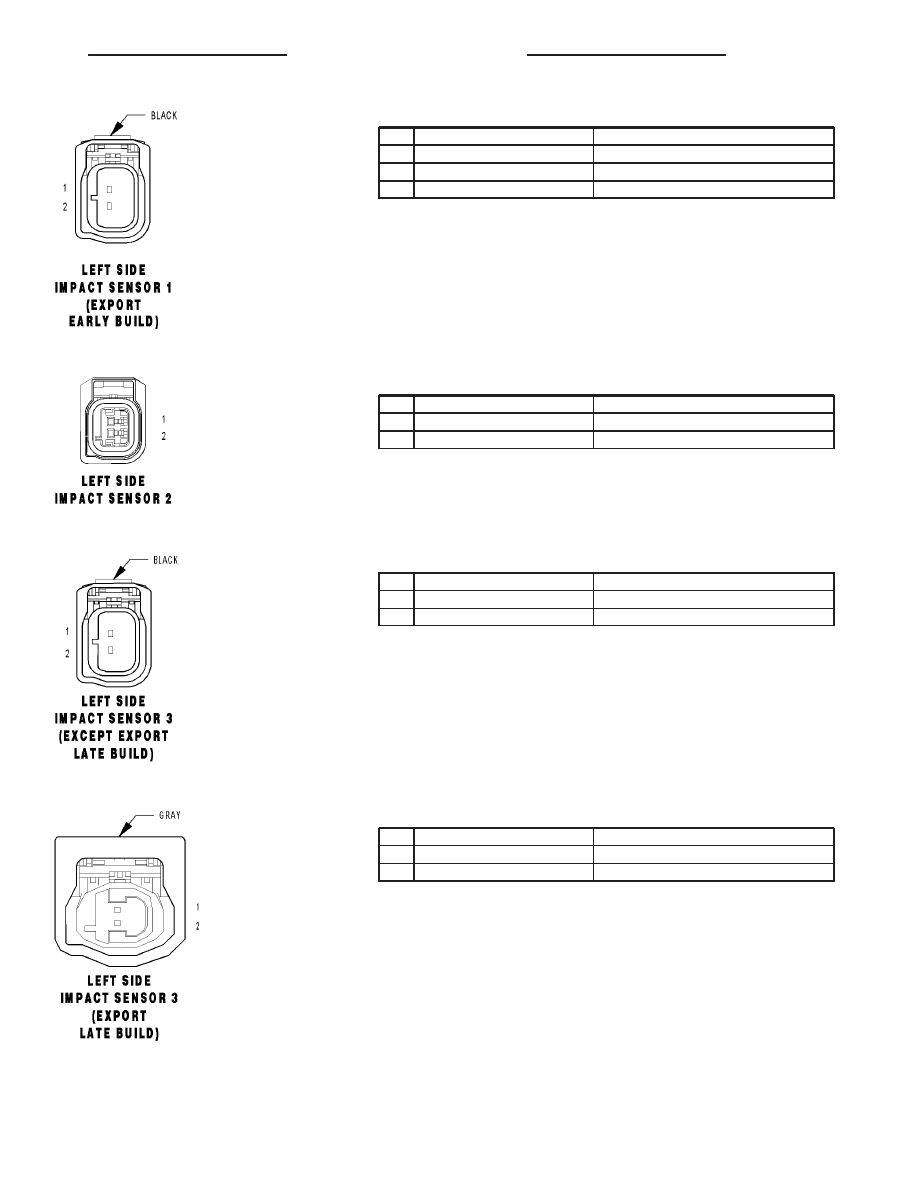

LEFT SIDE IMPACT SENSOR 1 (EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20DB (EXCEPT RHD LWB)

LEFT SIDE IMPACT SENSOR 1 GROUND

1

R15 20LB (RHD LWB)

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LB

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT SIDE IMPACT SENSOR 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 18LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 18LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

LEFT SIDE IMPACT SENSOR 3 (EXCEPT EXPORT LATE BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R23 20LB/YL

LEFT SIDE IMPACT SENSOR 3 GROUND

2

R21 20LB/WT

LEFT SIDE IMPACT SENSOR 3 SIGNAL

LEFT SIDE IMPACT SENSOR 3 (EXPORT LATE BUILD) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R23 20LB/YL

LEFT SIDE IMPACT SENSOR 3 GROUND

2

R21 20LB/WT

LEFT SIDE IMPACT SENSOR 3 SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

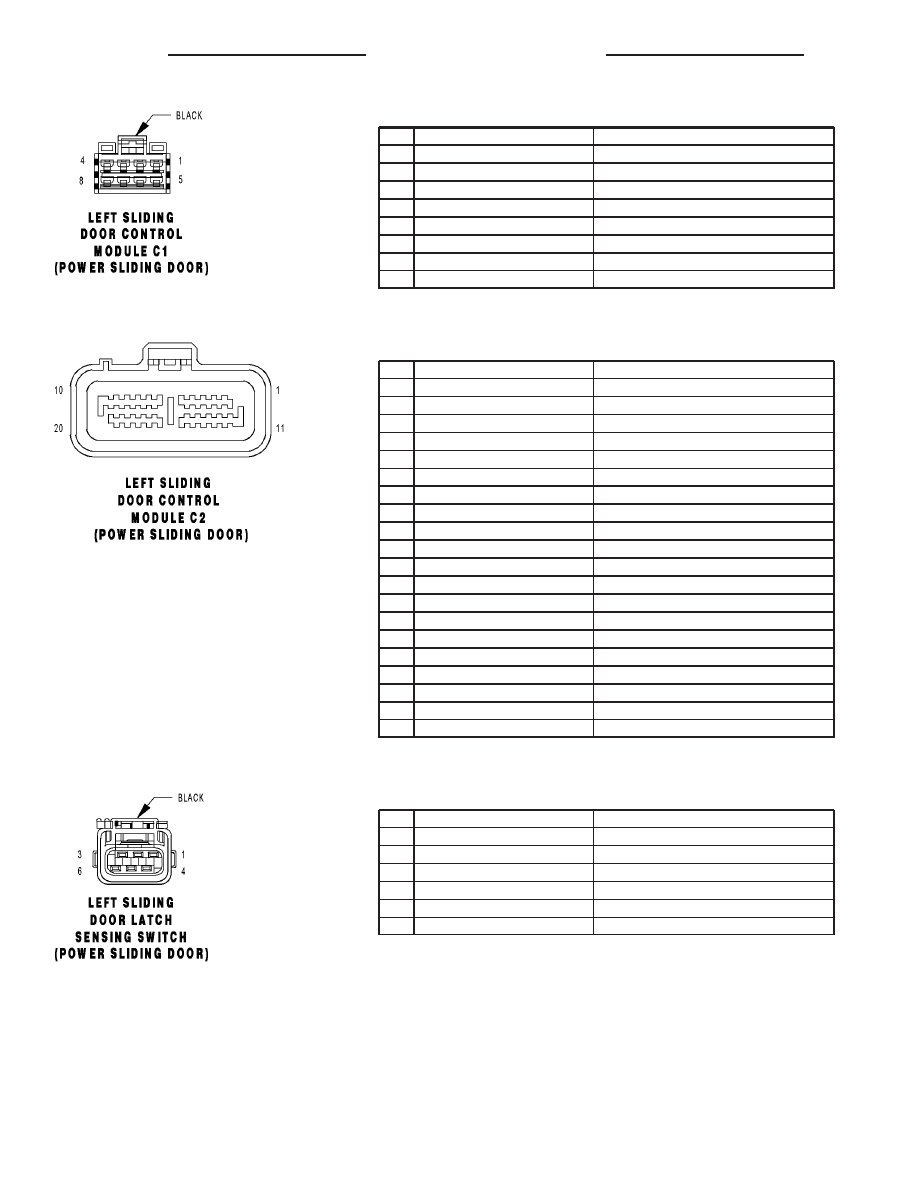

LEFT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z123 14BK/WT

GROUND

LEFT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q71 20TN/VT

LEFT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q35 20OR/GY

LEFT DOOR LOCK SENSE

4

Q55 20OR/BR

LEFT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q63 18OR/TN

LEFT DOOR MOTOR CLUTCH DRIVER

8

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G77 20TN/OR

LEFT SLIDING DOOR AJAR SWITCH SENSE

13

Q59 20OR/YL

LEFT PAWL SWITCH SENSE

14

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

15

Z25 20BK/TN

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q73 20TN/YL

LEFT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G151 20VT/BR

LEFT SLIDING DOOR WAKE UP SIGNAL

20

Z25 20BK/TN

GROUND

LEFT SLIDING DOOR LATCH SENSING SWITCH (POWER SLIDING DOOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z77 20BK/GY

GROUND

2

Q59 20OR/YL

LEFT PAWL SWITCH SENSE

3

G77 20TN/OR

LEFT SLIDING DOOR AJAR SWITCH SENSE

4

Z77 20BK/GY

GROUND

5

Q55 20OR/BR

LEFT DOOR IN/OUT HANDLE SWITCH SENSE

6

-

-

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

RS

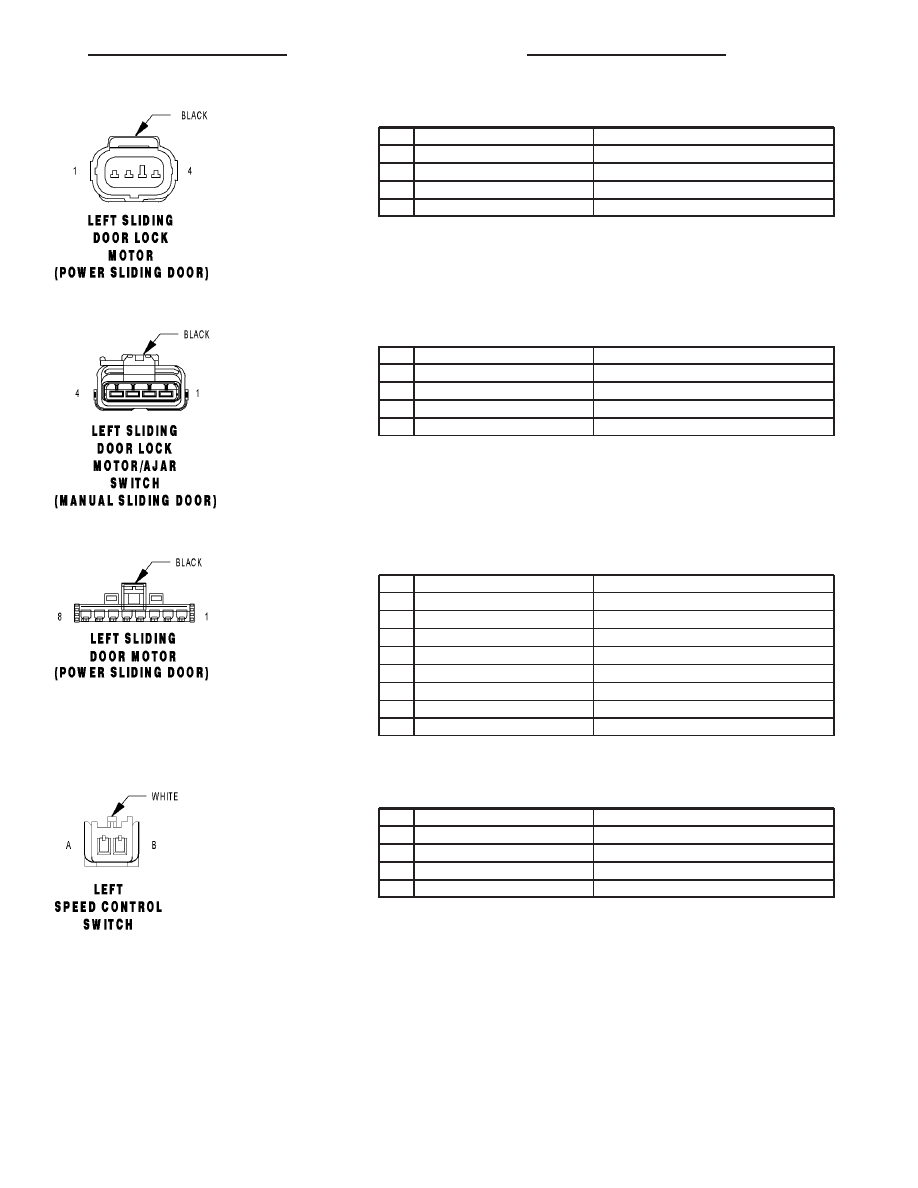

LEFT SLIDING DOOR LOCK MOTOR (POWER SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P5 20TN/OR

LEFT SLIDING DOOR UNLOCK DRIVER

2

P32 20TN/VT

LEFT SLIDING DOOR LOCK DRIVER

3

Q35 20OR/GY

LEFT DOOR LOCK SENSE

4

Z77 20BK/GY

GROUND

LEFT SLIDING DOOR LOCK MOTOR/AJAR SWITCH (MANUAL SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P5 20BK/DB

LEFT SLIDING DOOR UNLOCK DRIVER

2

P32 20BK/TN

LEFT SLIDING DOOR LOCK DRIVER

3

G77 20BK/DG

LEFT SLIDING DOOR AJAR SWITCH SENSE

4

Z77 20BK

GROUND

LEFT SLIDING DOOR MOTOR (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q71 20TN/VT

LEFT DOOR MOTOR HALL EFFECT SUPPLY

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

Z163 18BK/TN

GROUND

5

Q63 18OR/TN

LEFT DOOR MOTOR CLUTCH DRIVER

6

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

7

Z33 20BK/TN

GROUND

8

Q73 20TN/YL

LEFT DOOR MOTOR HALL EFFECT SIGNAL

LEFT SPEED CONTROL SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

A

V37 20VT (GAS)

S/C SWITCH SIGNAL

B

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

B

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103

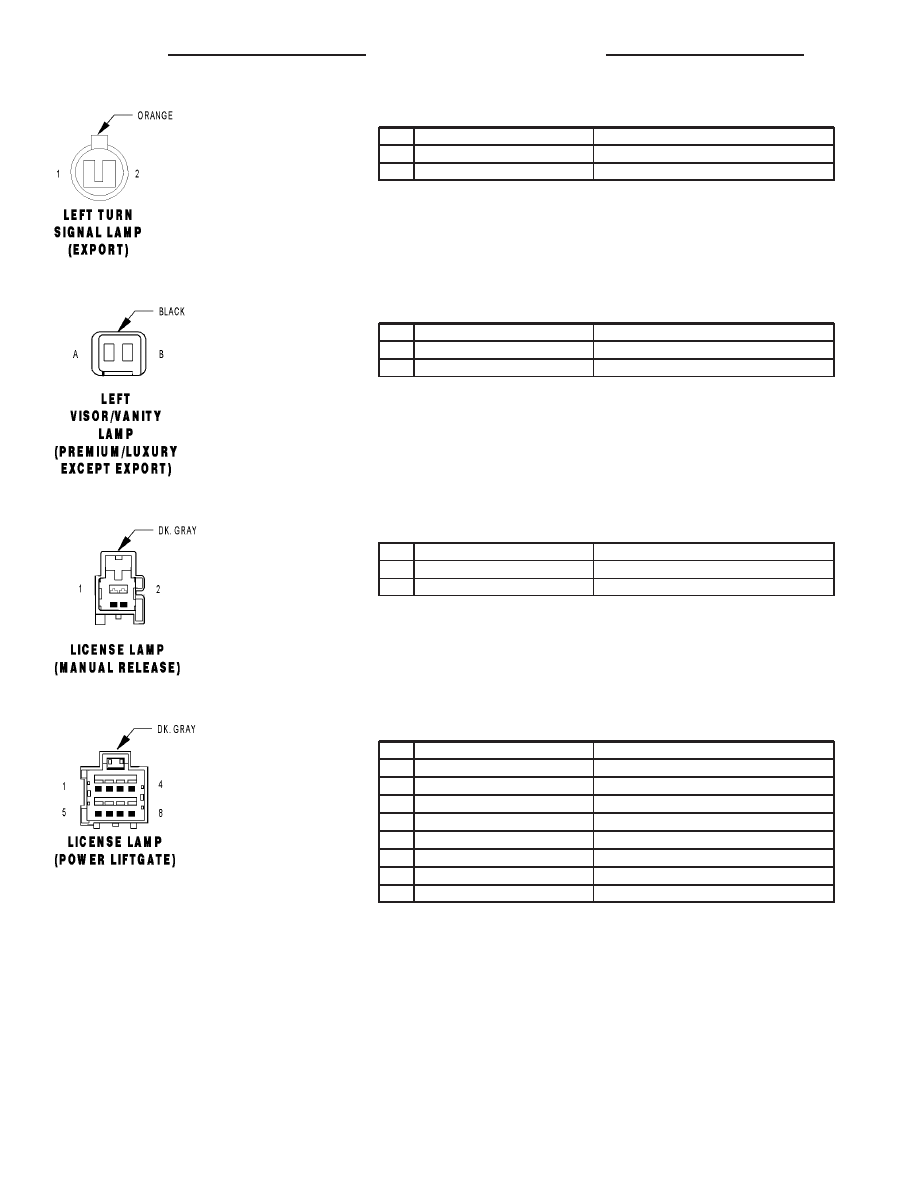

LEFT TURN SIGNAL LAMP (EXPORT) - ORANGE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

2

L61 16YL

LEFT FRONT TURN SIGNAL DRIVER

LEFT VISOR/VANITY LAMP (PREMIUM/LUXURY EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z327 20BK/OR

GROUND

B

M27 20YL/LB

READING LAMPS DRIVER

LICENSE LAMP (MANUAL RELEASE) - DK. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

2

Z367 20BK/BR

GROUND

LICENSE LAMP (POWER LIFTGATE) - DK. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

2

Z367 20BK/BR

GROUND

3

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

4

Z430 20BK/LG

GROUND

5

Q94 20TN/LG

LIFTGATE CHIME DRIVER

6

Z294 20BK/LG

GROUND

7

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

8

Z78 20BK/OR

GROUND

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

RS
