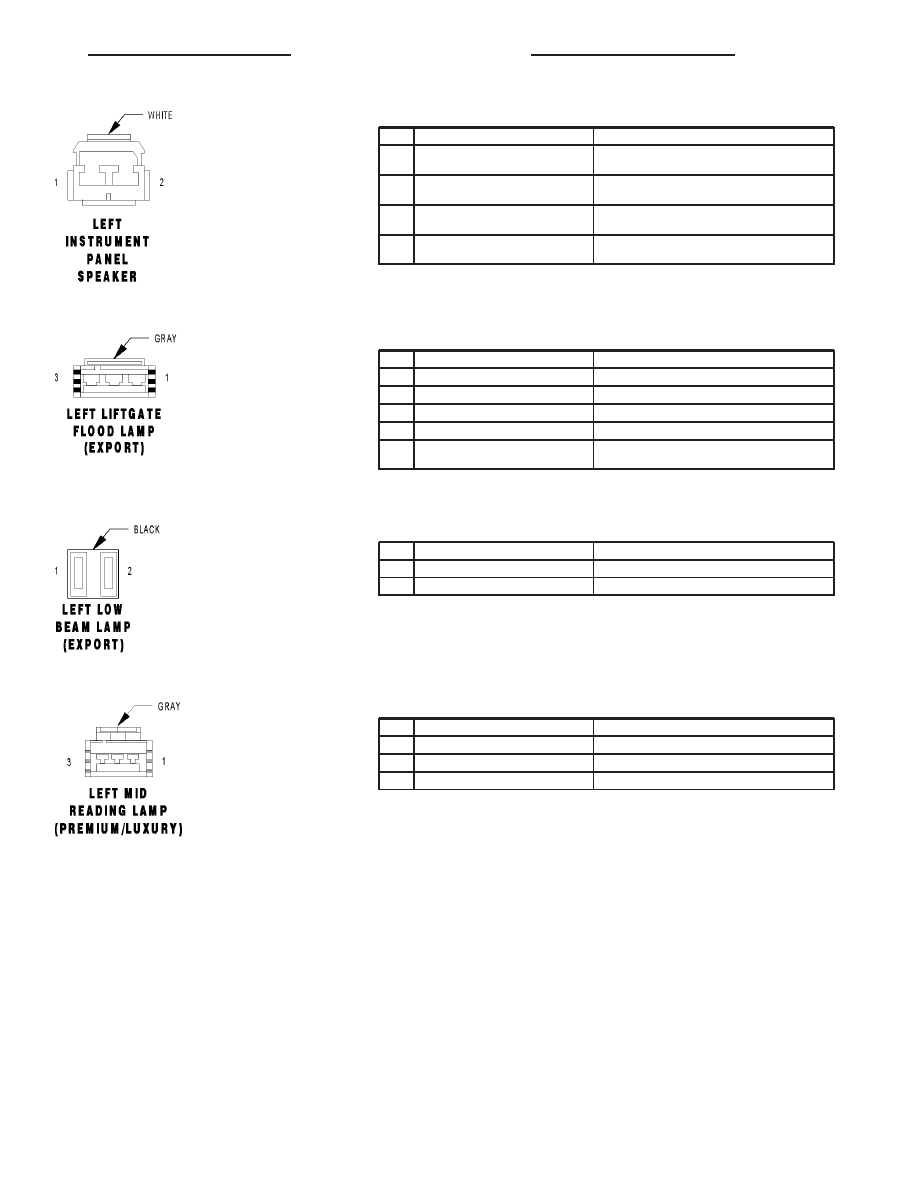

LEFT INSTRUMENT PANEL SPEAKER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X153 18DG/YL (HIGHLINE EXCEPT
EXPORT)

LEFT INSTRUMENT PANEL SPEAKER (+)

1

X153 20DG/YL (HIGHLINE EXPORT/
LOWLINE)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X155 18DG/LB (HIGHLINE EXCEPT
EXPORT)

LEFT INSTRUMENT PANEL SPEAKER (-)

2

X155 20DG/LB (HIGHLINE EXPORT/
LOWLINE)

LEFT INSTRUMENT PANEL SPEAKER (-)

LEFT LIFTGATE FLOOD LAMP (EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z311 20BK/VT

GROUND

1

Z312 20BK/YL

GROUND

2

-

-

3

M11 20YL/VT

COURTESY LAMPS DRIVER

3

M11 20YL/VT (EXCEPT POWER LIFT-
GATE)

COURTESY LAMPS DRIVER

LEFT LOW BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

2

L43 16WT

LEFT LOW BEAM DRIVER

LEFT MID READING LAMP (PREMIUM/LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

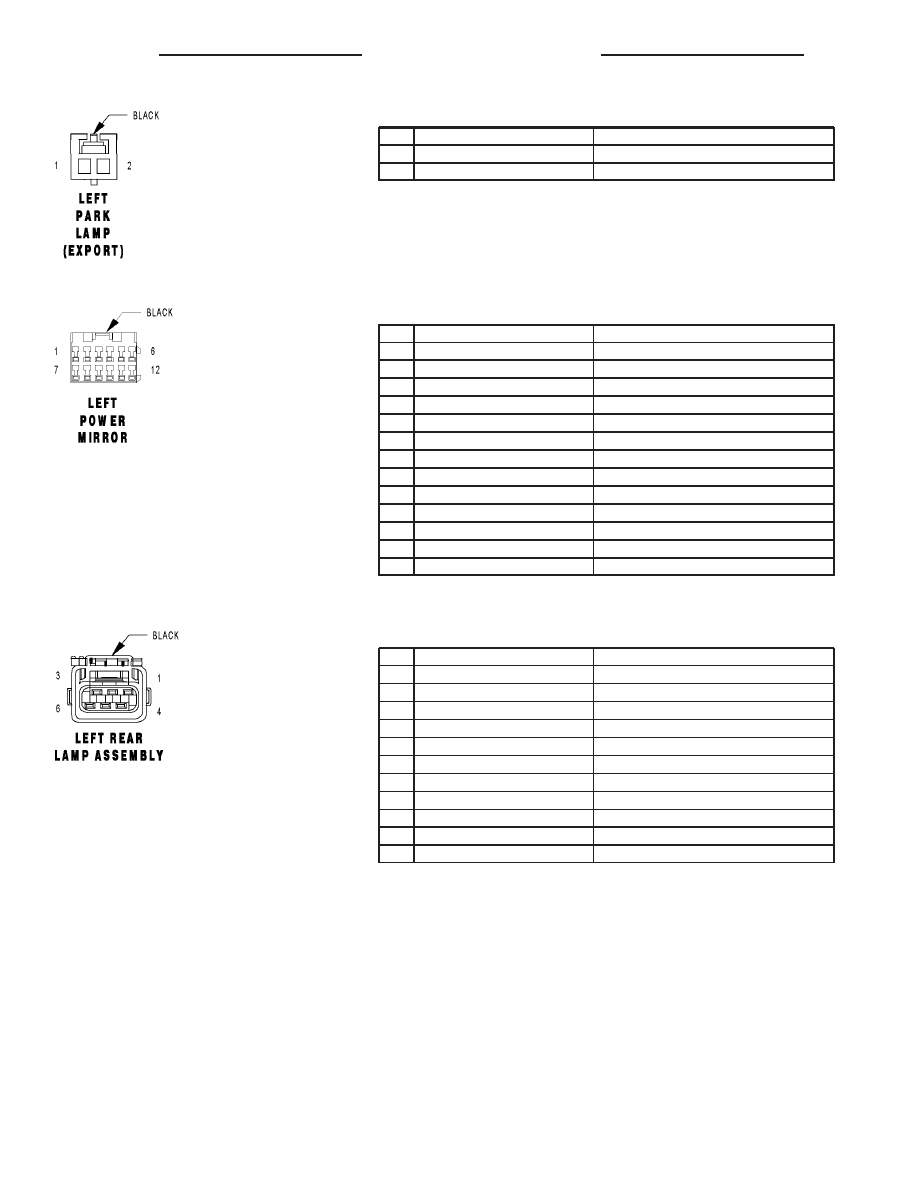

LEFT PARK LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

2

L77 16BK

FUSED PARK LAMP RELAY OUTPUT (LEFT)

LEFT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

2

P112 22TN/OR (LUXURY)

MIRROR B(+)

3

P114 22TN/WT (LUXURY)

MIRROR B(-)

4

P65 20TN/VT (LHD MEMORY)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

5

P69 20TN/WT (LHD MEMORY)

LEFT MIRROR SENSOR GROUND

6

P64 20TN (LHD MEMORY)

LEFT MIRROR VERTICAL POSITION SIGNAL

7

P159 20TN/DG (LHD EXPORT)

DRIVER FOLDING MIRROR FOLD DRIVER

7

P160 20TN/LG (RHD EXPORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

8

Z215 22BK/LG

GROUND

9

C16 20DB/GY (HEATED MIRRORS)

FUSED DEFOGGER RELAY OUTPUT

10

P73 20TN/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L63 18WT/DG (EXCEPT EXPORT)

LEFT REAR TURN SIGNAL DRIVER

1

Z363 18BK/DG (EXPORT)

GROUND

2

L63 18WT/DG (EXPORT)

LEFT REAR TURN SIGNAL DRIVER

3

L50 18WT/TN (DIESEL EXPORT)

PRIMARY BRAKE SWITCH SIGNAL

3

L77 18WT/BR (EXCEPT EXPORT)

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

L50 18WT/TN (GAS EXPORT)

BRAKE LAMP SWITCH OUTPUT

4

L1 18WT/LG (EXCEPT TRAILER TOW)

BACK-UP LAMP FEED

4

L1 18WT/BR (TRAILER TOW)

BACK-UP LAMP FEED

5

Z363 18BK/DG (EXCEPT EXPORT)

GROUND

5

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

6

L77 18WT/BR (EXPORT)

FUSED PARK LAMP RELAY OUTPUT (LEFT)

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

RS

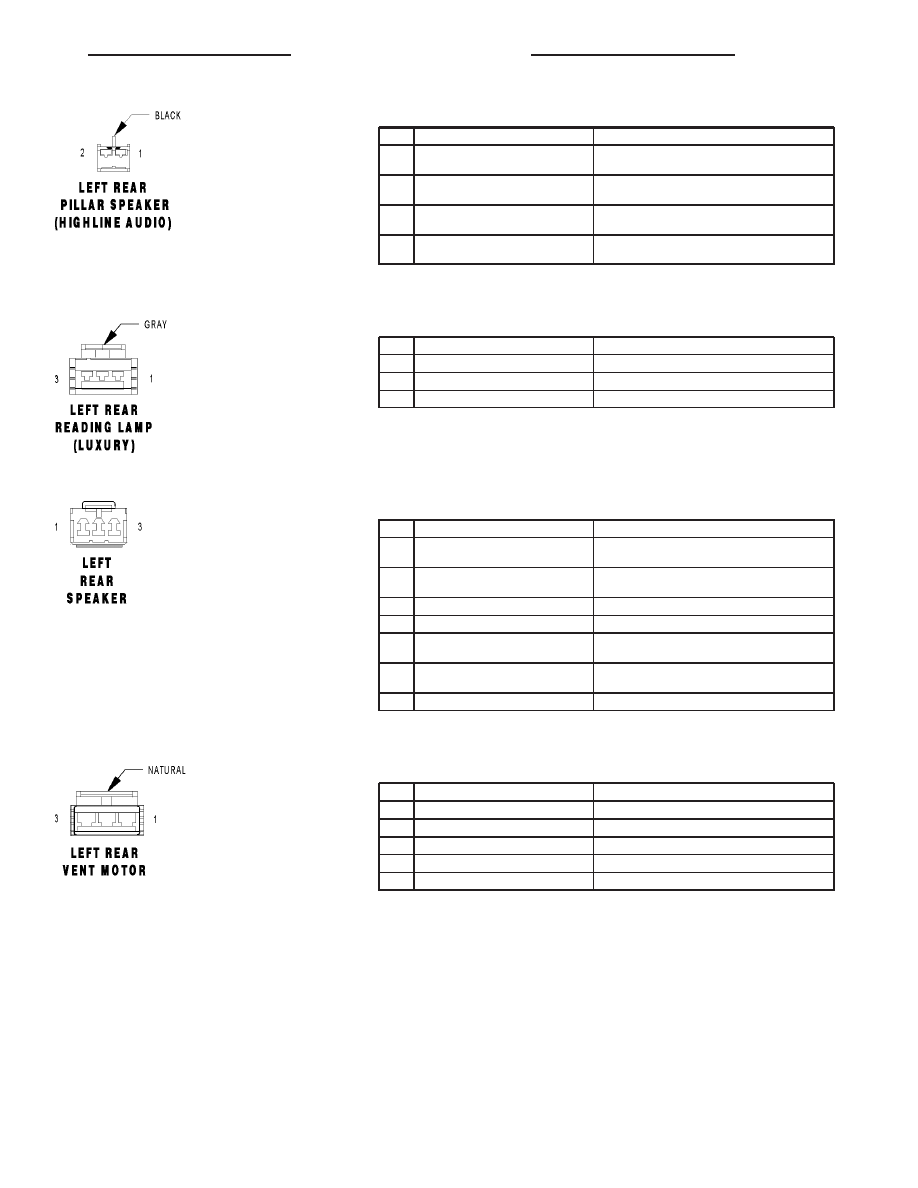

LEFT REAR PILLAR SPEAKER (HIGHLINE AUDIO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X214 18DG/DB (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

1

X214 20DG/DB (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR TWEETER (+)

2

X284 18DG/TN (EXCEPT EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

2

X284 20DG/TN (EXPORT EARLY
BUILD)

AMPLIFIED LEFT REAR TWEETER (-)

LEFT REAR READING LAMP (LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

LEFT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X295 18GY/DG (HIGHLINE EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

1

X295 20GY/DG (HIGHLINE EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (-)

1

X57 20DG/OR (LOWLINE)

LEFT REAR SPEAKER (-)

2

-

-

3

X205 18GY/LG (HIGHLINE EXCEPT
EXPORT EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

3

X205 20GY/LG (HIGHLINE EXPORT
EARLY BUILD)

AMPLIFIED LEFT REAR SPEAKER (+)

3

X51 20DG/DB (LOWLINE)

LEFT REAR SPEAKER (+)

LEFT REAR VENT MOTOR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Q13 16OR/DB (LHD)

DRIVER SIDE REAR WINDOW CLOSE

1

Q14 16OR/BR (RHD)

PASSENGER SIDE REAR WINDOW CLOSE

2

Q23 16OR/LB (LHD)

DRIVER SIDE REAR WINDOW OPEN

2

Q24 16OR/DG (RHD)

PASSENGER SIDE REAR WINDOW OPEN

3

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99

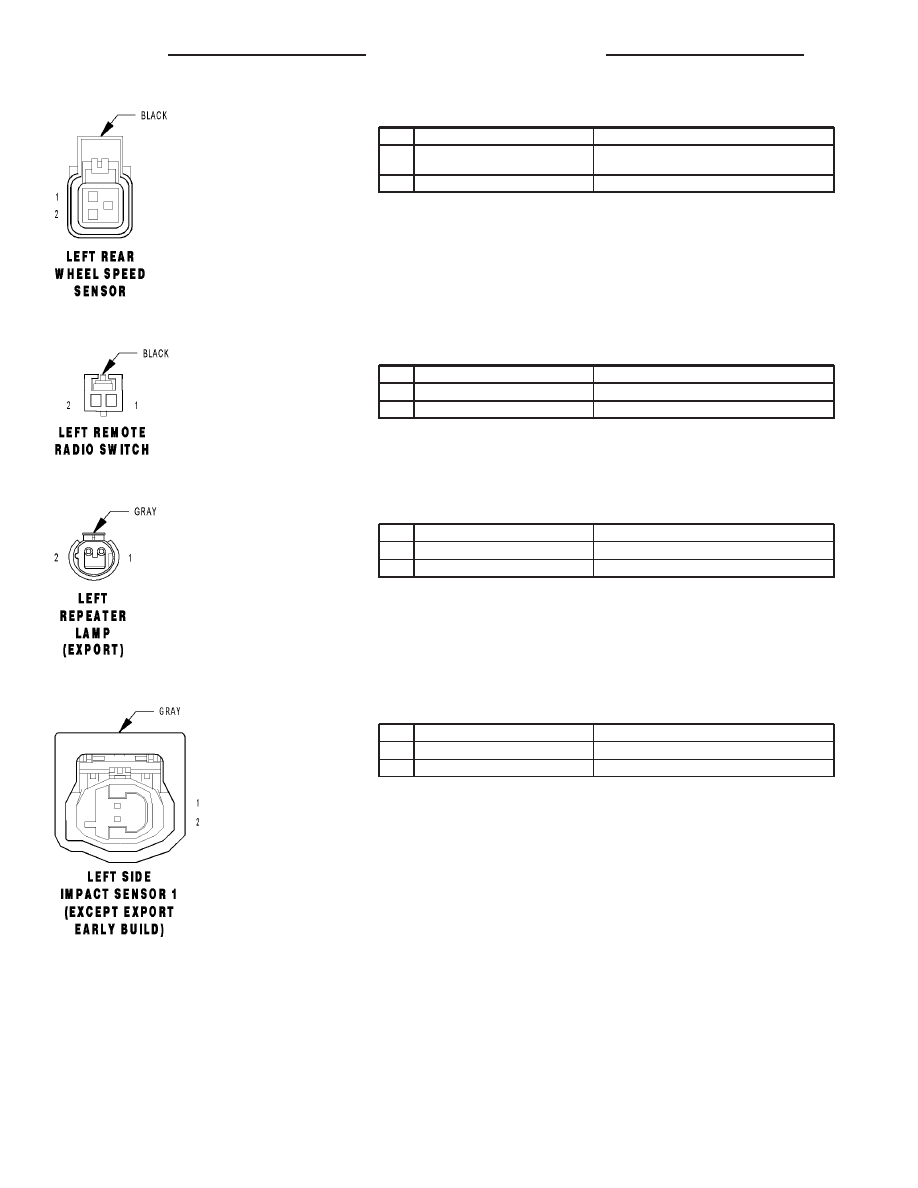

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 22RD/DB

RADIO CONTROL MUX

2

X20 22RD/BK

RADIO CONTROL MUX RETURN

LEFT REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+) (HAZARD)

2

L163 20WT/BR

LEFT SIDE REPEATER LAMP FEED

LEFT SIDE IMPACT SENSOR 1 (EXCEPT EXPORT EARLY BUILD) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20DB

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LB

LEFT SIDE IMPACT SENSOR 1 SIGNAL
