Chrysler RG Voyager. Manual - part 883

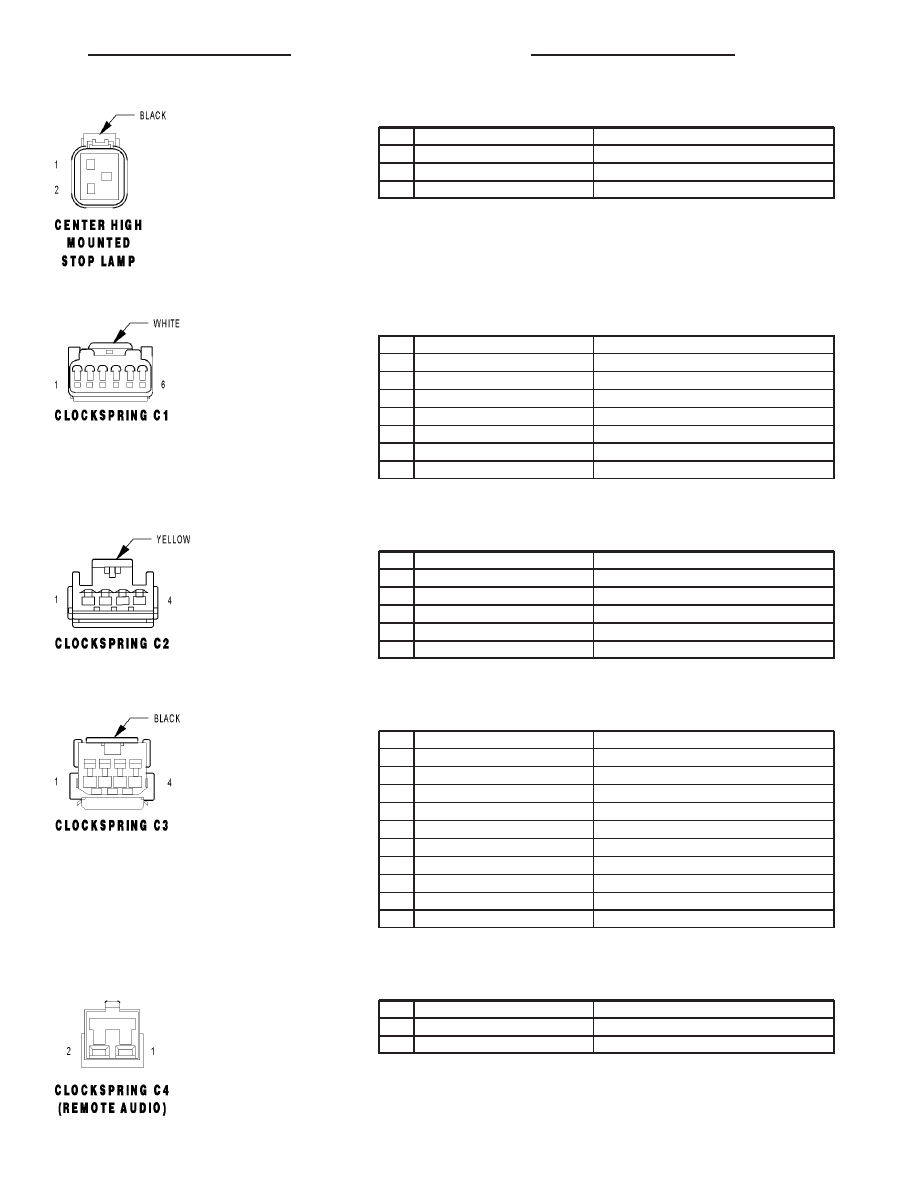

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z350 20BK/TN

GROUND

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X920 22GY/OR (REMOTE AUDIO)

RADIO CONTROL MUX RETURN

2

X20 22GY/WT (REMOTE AUDIO)

RADIO CONTROL MUX

3

X3 22DG/VT

HORN SWITCH SENSE

3

V37 22VT (GAS)

S/C SWITCH SIGNAL

4

V37 22VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

5

K900 20DB/DG

SENSOR GROUND

6

-

-

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20LG/VT (EXCEPT EXPORT)

DRIVER SQUIB 2 LINE 2

1

R61 20LB/VT (EXPORT)

DRIVER SQUIB 2 LINE 2

2

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

3

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

4

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT (DIESEL)

SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

2

Z23 20BK/VT (GAS)

S/C SWITCH GROUND

3

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (DIESEL)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (GAS)

S/C SWITCH SIGNAL

3

V37 20VT (GAS)

S/C SWITCH SIGNAL

4

X3 20DG/VT

HORN SWITCH SENSE

CLOCKSPRING C4 (REMOTE AUDIO) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 20RD/DB

RADIO CONTROL MUX

2

X20 20RD/BK

RADIO CONTROL MUX RETURN

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

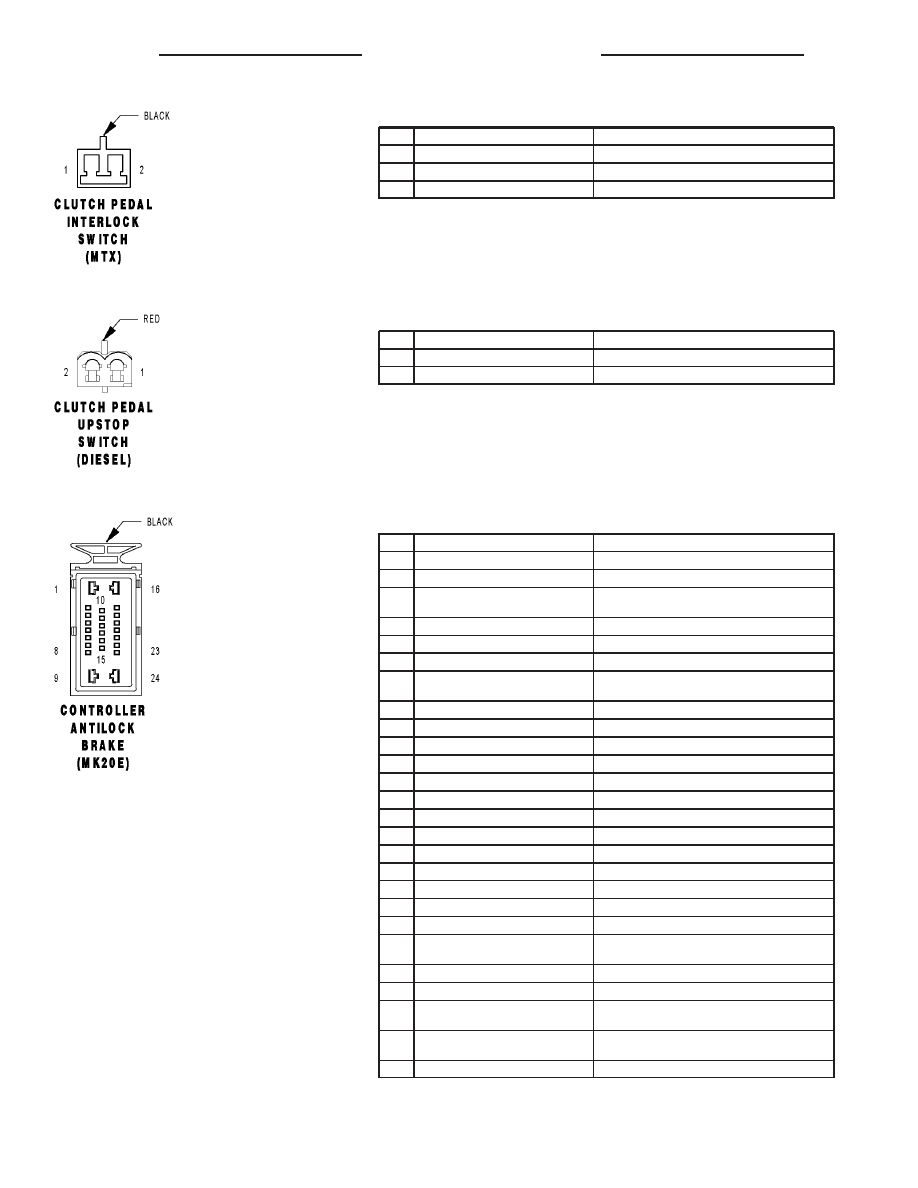

CLUTCH PEDAL INTERLOCK SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

Z429 20BK/OR (GAS)

GROUND

CLUTCH PEDAL UPSTOP SWITCH (DIESEL) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20DB/LG

CLUTCH PEDAL UPSTOP SWITCH SENSE

2

Z150 20BK/LG

GROUND

CONTROLLER ANTILOCK BRAKE (MK20E) - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DG

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

4

-

-

5

D25 18WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

8

-

-

9

A111 12DG/RD

FUSED B(+)

10

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

18

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

23

B9 18DG/LG (EXCEPT 3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

24

A107 12TN/RD

FUSED B(+)

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

RS

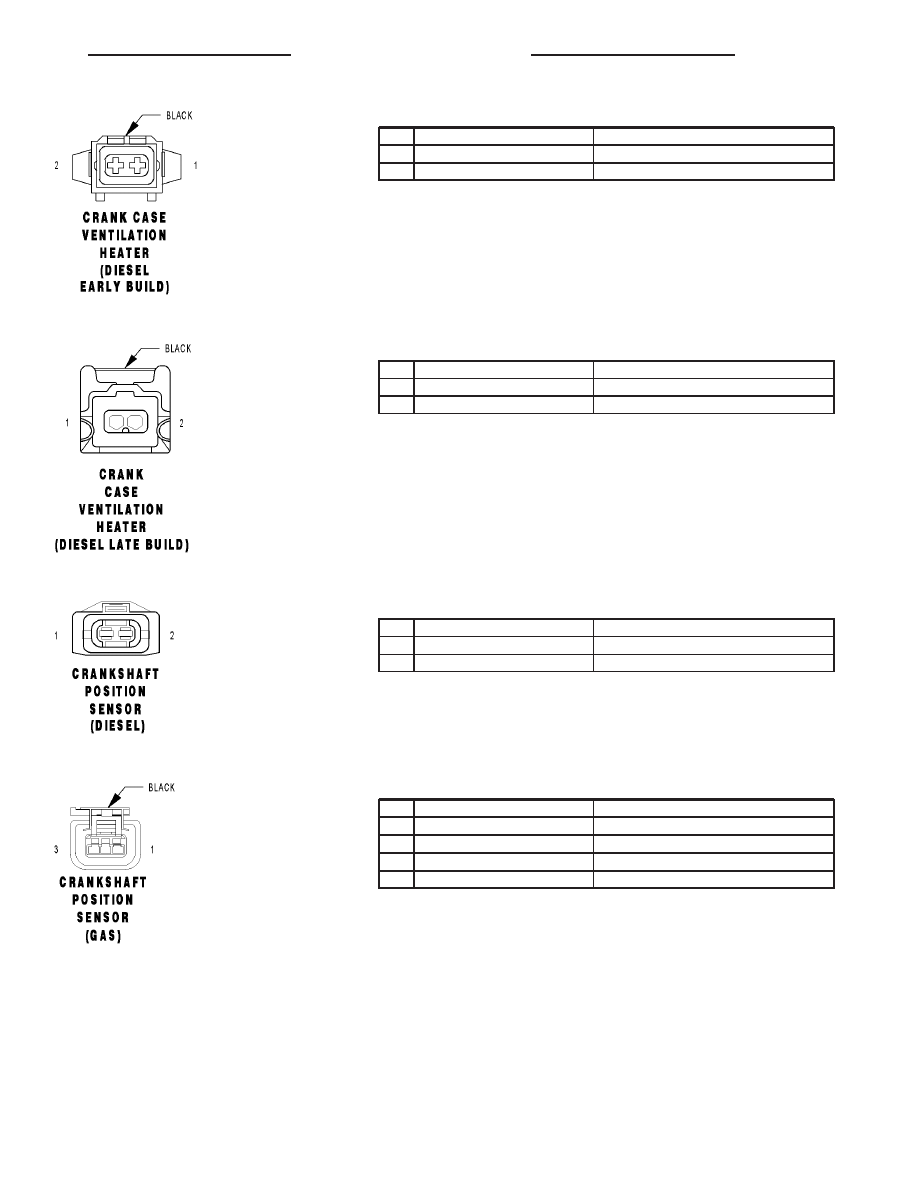

CRANK CASE VENTILATION HEATER (DIESEL EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z153 18BK/GY

GROUND

2

N1 18DB/OR

FUEL HEATER RELAY OUTPUT

CRANK CASE VENTILATION HEATER (DIESEL LATE BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z153 18BK/GY

GROUND

2

N1 18DB/OR

FUEL HEATER RELAY OUTPUT

CRANKSHAFT POSITION SENSOR (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K24 18BR/LB

CKP SIGNAL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

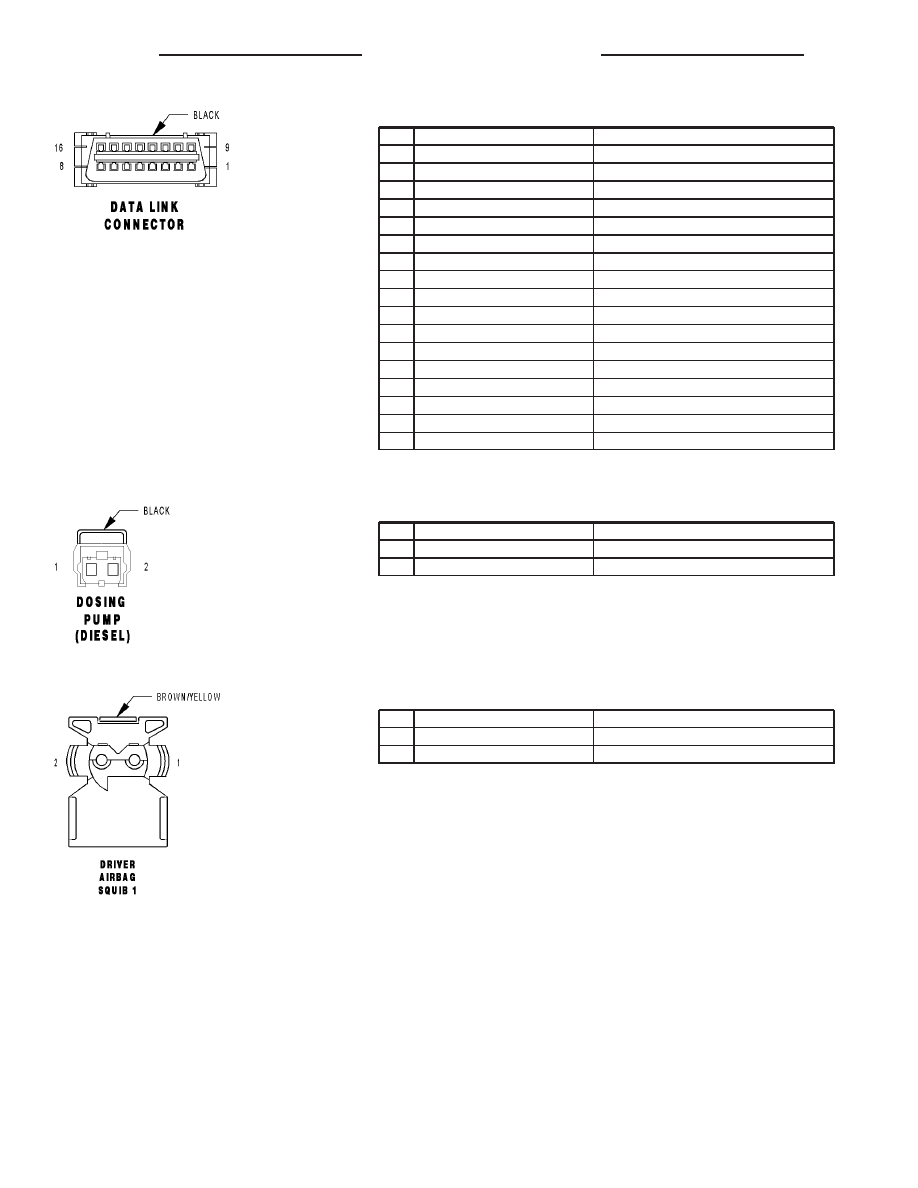

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 20BK/LG

GROUND

5

Z111 20BK/WT

GROUND

6

-

-

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20DG/YL (EATX)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

DOSING PUMP (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD

DOSING PUMP CONTROL

2

Z149 18BK/DB

GROUND

DRIVER AIRBAG SQUIB 1 - BROWN/YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20OR/LB

DRIVER SQUIB 1 LINE 2

2

R45 20TN/LB

DRIVER SQUIB 1 LINE 1

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

RS
