Chrysler RG Voyager. Manual - part 882

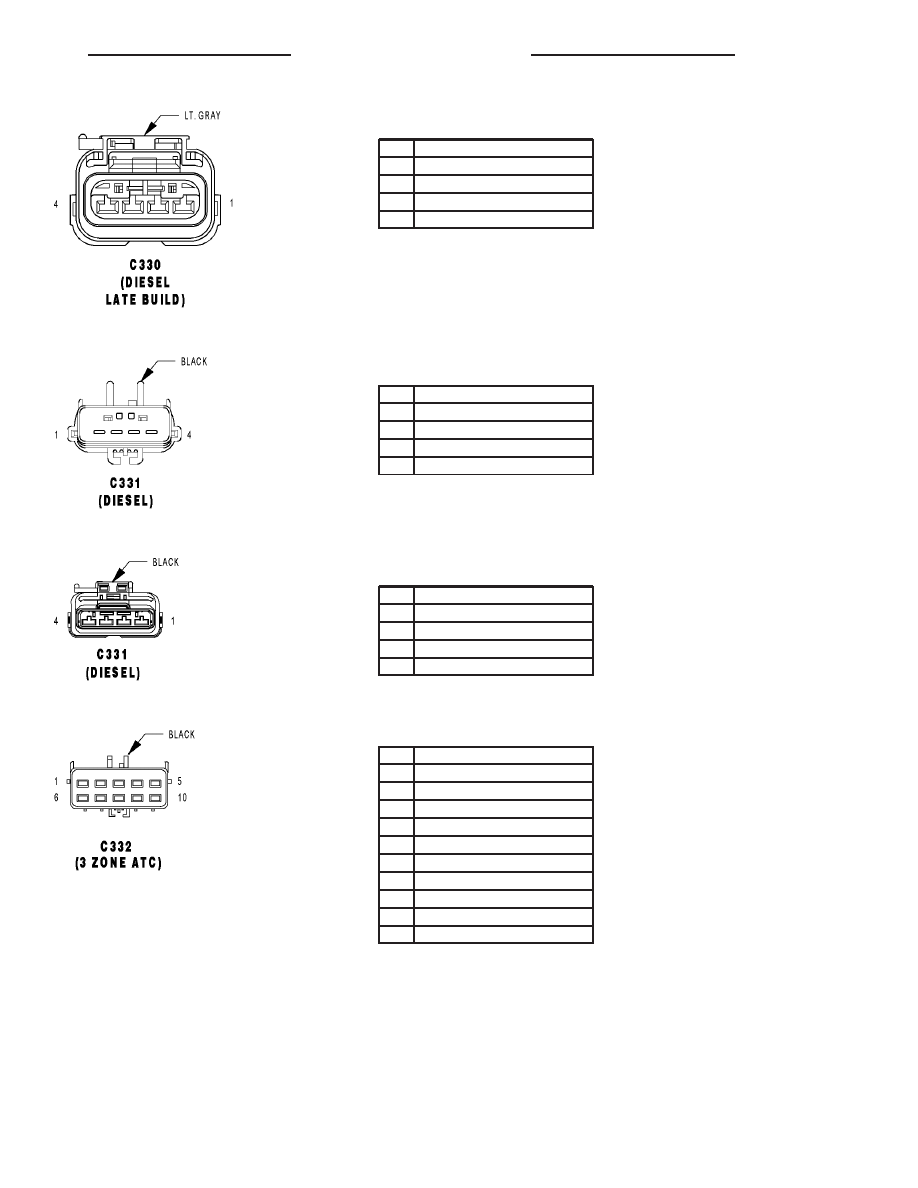

C330 (DIESEL LATE BUILD) - LT. GRAY (POW-

ERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/DG

4

Z149 16BK/DB

C331 (DIESEL) - BLACK (CABIN HEATER COM-

PONENT SIDE)

CAV

CIRCUIT

1

A119 14RD/OR

2

C41 20DB/OR

3

D21 20WT/DB

4

Z149 14BK/DB

C331 (DIESEL) - BLACK (CABIN HEATER

JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT

4

Z149 16BK/DB

C332 (3 ZONE ATC) - BLACK (HVAC SIDE)

CAV

CIRCUIT

1

C53 18LB

2

C169 18LB/TN

3

C51 12DB/BR

4

C59 18DB/LB

5

-

6

Z135 12BK/LB

7

C54 18LB/YL

8

C154 18LB/GY

9

-

10

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

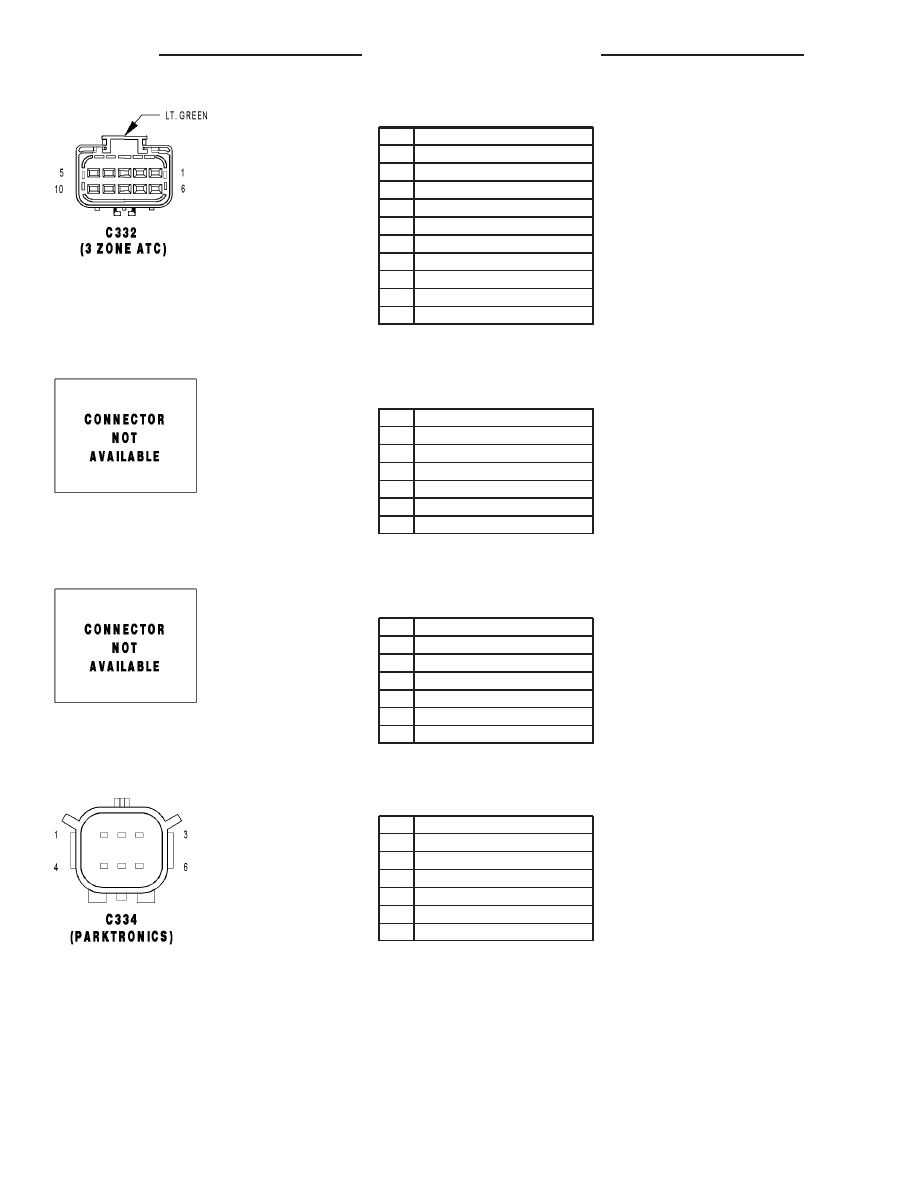

C332 (3 ZONE ATC) - LT. GREEN (BODY SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C169 20DB/OR

3

C51 12LB/BR

4

C59 20DB/LB

5

-

6

Z135 12BK/LB

7

C54 20LB/YL

8

C154 20LB/OR

9

-

10

-

C333 (MEMORY ADJUSTABLE PEDALS) -

(ASSEMBLY SIDE)

CAV

CIRCUIT

1

-

2

G912 20VT/WT

3

G11 20VT/TN

4

G12 22VT/BR

5

P206 14LG/TN

6

P205 14LG/DB

C333 (MEMORY ADJUSTABLE PEDALS) - (BODY

SIDE)

CAV

CIRCUIT

1

-

2

G912 20VT/WT

3

G11 20VT/TN

4

G12 22VT/BR

5

P206 14LG/TN

6

P205 14LG/DB

C334 (PARKTRONICS) - (BODY SIDE)

CAV

CIRCUIT

1

X700 20GY/OR

2

D700 20WT/GY

3

D701 20WT/LB

4

D703 20WT/OR

5

D704 20WT/DB

6

X750 20GY/LB

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

RS

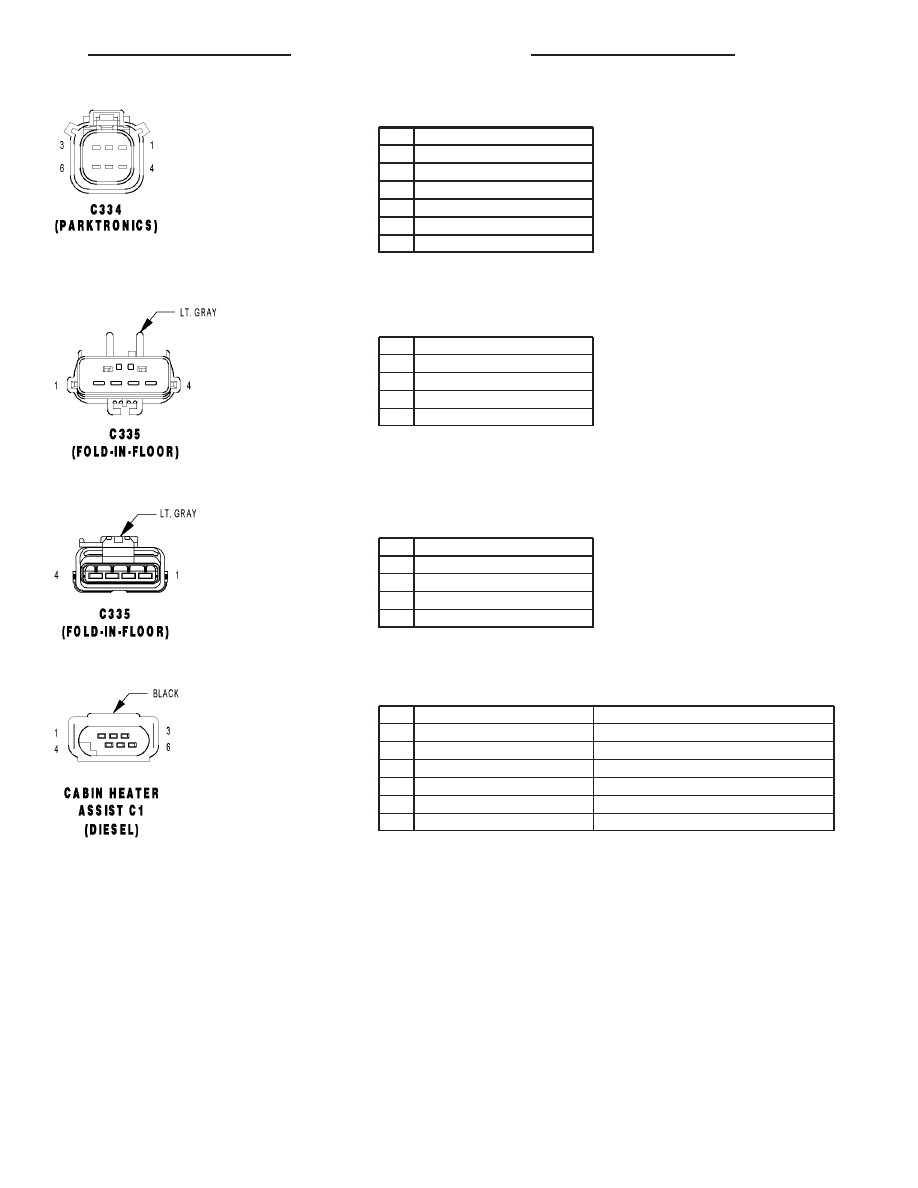

C334 (PARKTRONICS) - (REAR FASCIA SIDE)

CAV

CIRCUIT

1

X700 20GY/OR

2

D700 20WT/GY

3

D701 20WT/LB

4

D703 20WT/OR

5

D704 20WT/DB

6

X750 20GY/LB

C335 (FOLD-IN-FLOOR) - LT. GRAY (BODY

SIDE)

CAV

CIRCUIT

1

Z201 18BK/OR

2

Z201 20BK/DB

3

N4 20DB/WT

4

N1 18DB/OR

C335 (FOLD-IN-FLOOR) - LT. GRAY (FUEL

PUMP JUMPER SIDE)

CAV

CIRCUIT

1

Z201 18BK/OR

2

Z201 20BK/DB

3

N4 20DB/WT

4

N1 18DB/OR

CABIN HEATER ASSIST C1 (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D21 20WT/DB

SCI TRANSMIT (ECM)

3

-

-

4

-

-

5

C41 20DB/OR

CABIN HEATER ASSIST CONTROL

6

18RD

DOSING PUMP CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

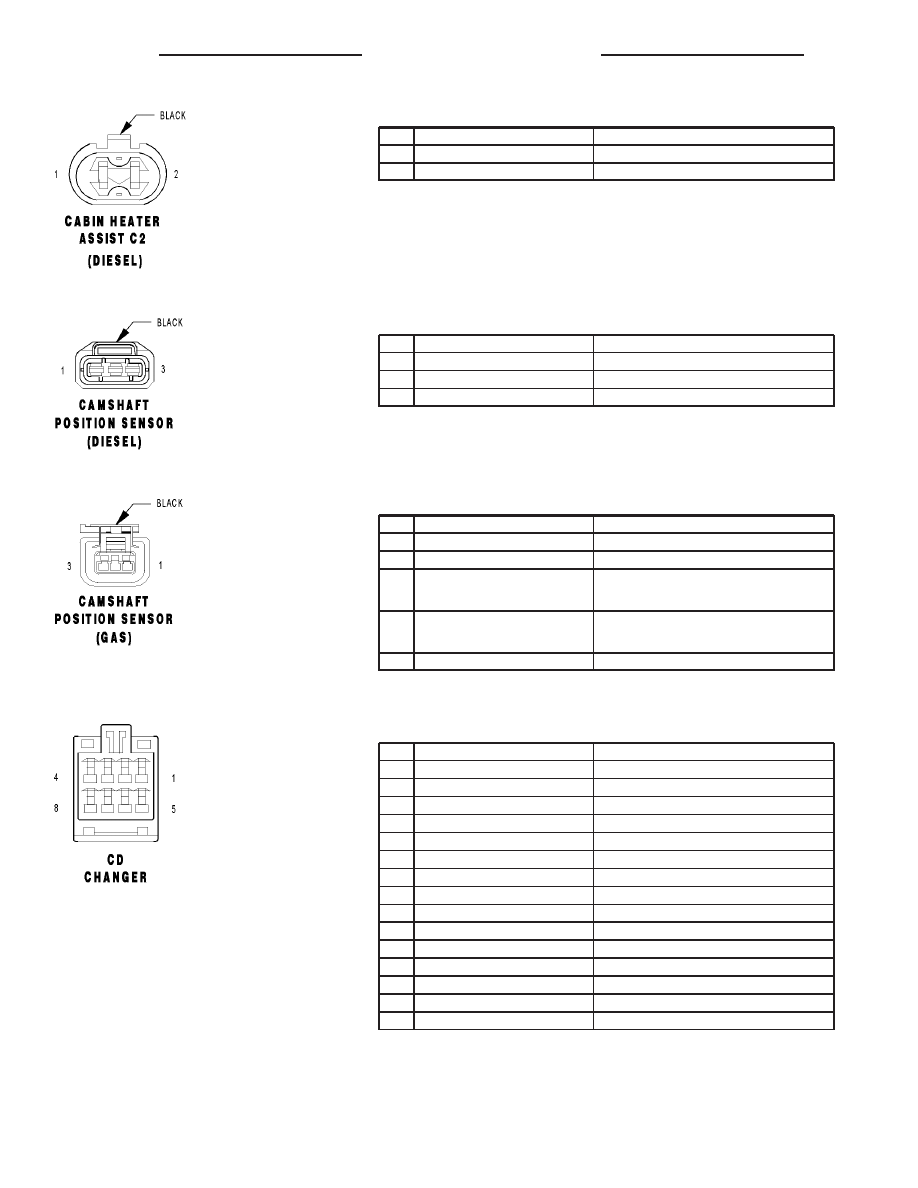

CABIN HEATER ASSIST C2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A119 14RD/OR

FUSED B(+)

2

Z149 14BK/DB

GROUND

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BK/GY

CAMSHAFT POSITION SENSOR SHIELD GROUND

2

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

CAMSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

2

K900 20DB (3.3L/3.8L LATE BUILD
EXPORT/EXCEPT EXPORT EXCEPT
ABS)

SENSOR GROUND

2

K900 20DB/DG (EXCEPT 3.3L/3.8L
LATE BUILD EXPORT/EXPORT EXCEPT
ABS)

SENSOR GROUND

3

K44 18DB/GY

CMP SIGNAL

CD CHANGER - 8 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT (EXCEPT EXPORT)

AUDIO OUT RIGHT

1

X40 20GY/WT (EXPORT)

AUDIO OUT RIGHT

2

E14 22OR/TN (EXCEPT EXPORT)

PANEL LAMPS DRIVER

2

E14 18OR/TN (EXPORT)

PANEL LAMPS DRIVER

3

D25 20WT/VT (EXCEPT EXPORT)

PCI BUS

3

D25 20VT/YL (EXPORT)

PCI BUS

4

X112 20DG/GY (EXCEPT EXPORT)

IGNITION RUN/ACC SIGNAL

4

X112 20RD (EXPORT)

IGNITION RUN/ACC SIGNAL

5

X41 22DG/WT (EXCEPT EXPORT)

AUDIO OUT LEFT

5

X41 20DG/WT (EXPORT)

AUDIO OUT LEFT

6

X140 22GY/OR (EXCEPT EXPORT)

COMMON AUDIO

6

Z140 18BK/OR (EXPORT)

GROUND

7

Z141 20BK/TN (EXCEPT EXPORT)

GROUND

7

Z141 18BK/TN (EXPORT)

GROUND

8

X160 20GY/YL

FUSED B(+)

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

RS
