(11) Remove selector cable from gearshift mecha-

nism (Fig. 203).

(12) Remove four (4) gearshift mechanism-to-park

brake bracket nuts. Remove gearshift mechanism
from bracket (Fig. 204).

INSTALLATION

(1) Install gearshift mechanism to park brake

bracket (Fig. 205). Install and torque nuts to 12 N·m
(108 in. lbs.).

(2) Install selector cable to gearshift mechanism

(Fig. 206). Install retainer clip (Fig. 207).

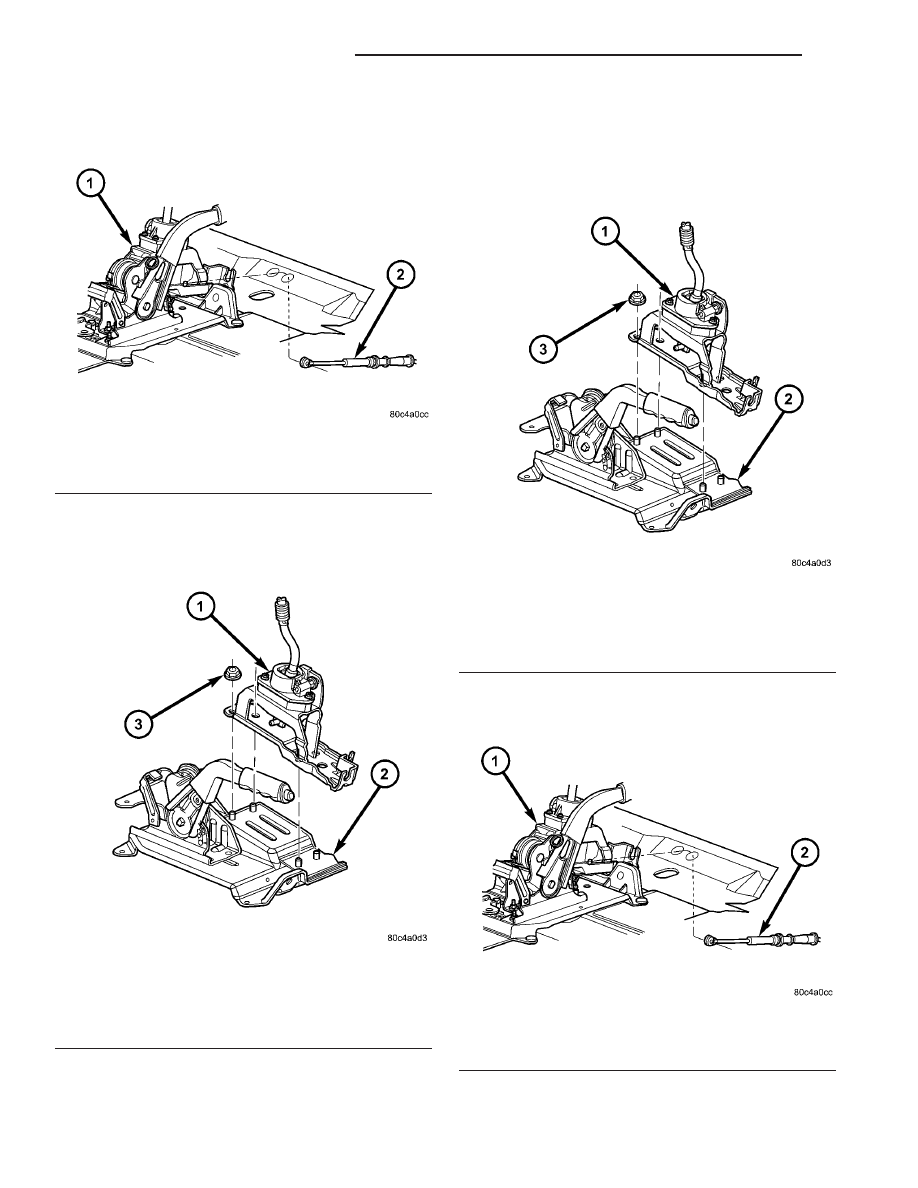

Fig. 203 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 204 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

Fig. 205 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

Fig. 206 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

21a - 94

T850 MANUAL TRANSAXLE

RG

GEARSHIFT MECHANISM (Continued)

(3) Install crossover cable to gearshift mechanism

(Fig. 208). Install retainer clip (Fig. 209).

(4) Adjust crossover cable.
(5) Install center console support bracket (Fig.

210). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

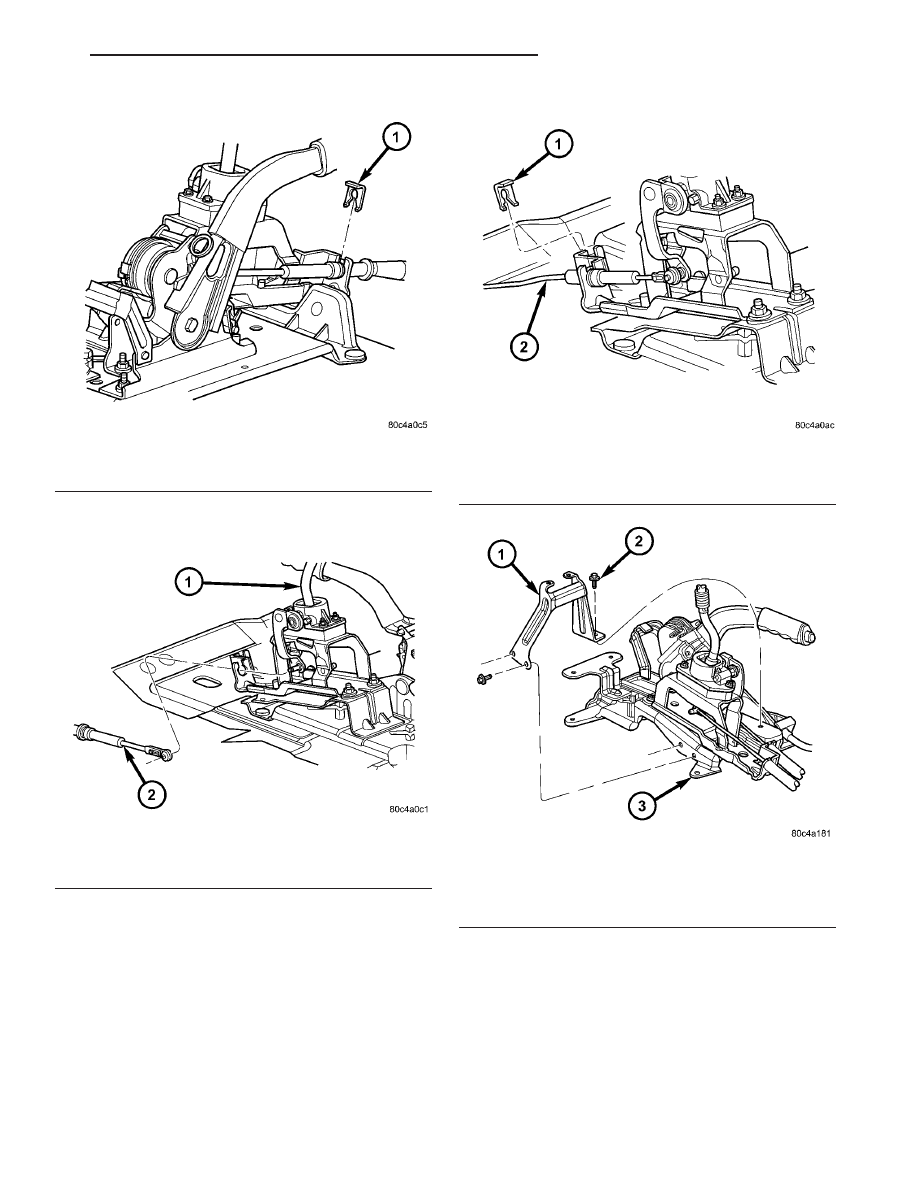

Fig. 207 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 208 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 209 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 210 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

RG

T850 MANUAL TRANSAXLE

21a - 95

GEARSHIFT MECHANISM (Continued)

(6) Install center console assembly (Fig. 211).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

(7) Install cupholder plugs (Fig. 212).

(8) Install gearshift boot to console (Fig. 213).

Secure with three (3) retainer clips.

(9) Install gearshift knob to gearshift lever (Fig.

214). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

(10) Connect battery negative cable.

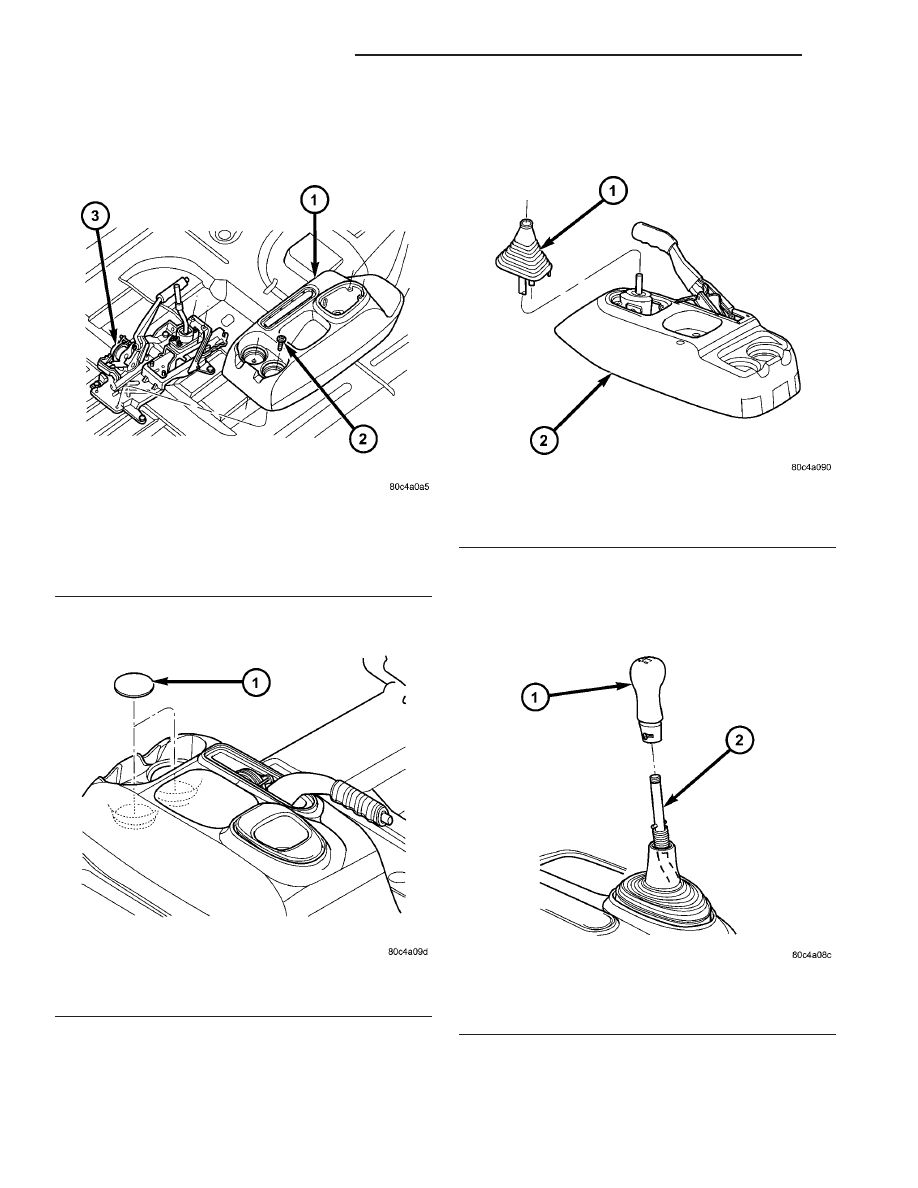

Fig. 211 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 212 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 213 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 214 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

21a - 96

T850 MANUAL TRANSAXLE

RG

GEARSHIFT MECHANISM (Continued)

INPUT SHAFT

DESCRIPTION

The input shaft assembly (Fig. 215) is part of the

transaxle geartrain, is driven by the clutch assembly,
and consists of the following components:

• Input Shaft

• 3rd Speed Gear

• 4th Speed Gear

• 3/4 Synchronizer

• 5th Input Gear
The input shaft meshes with the intermediate

shaft, and is supported by a needle bearing at the
front of the transaxle, and a sealed roller bearing at
the rear of the transaxle.

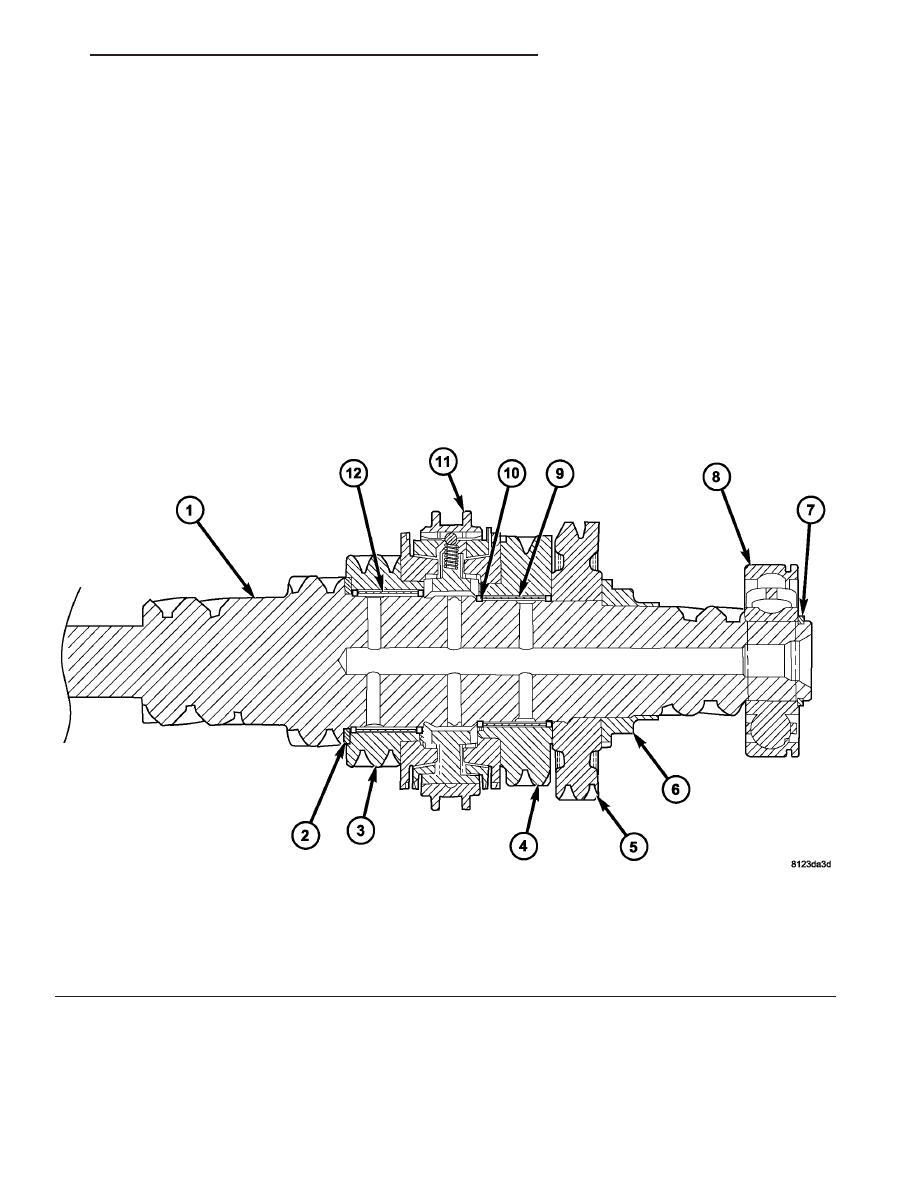

Fig. 215 Input Shaft Assembly

1 - INPUT SHAFT

7 - SNAP RING

2 - THRUST WASHER

8 - INPUT BEARING (SEALED)

3 - 3RD GEAR

9 - NEEDLE BEARING

4 - 4TH GEAR

10 - SNAP RING

5 - 5TH GEAR

11 - 3/4 SYNCHRONIZER

6 - 5TH GEAR NUT

12 - NEEDLE BEARING
