(11) Install center console support bracket (Fig.

189). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

(12) Install center console assembly (Fig. 190).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

(13) Install cupholder plugs (Fig. 191).

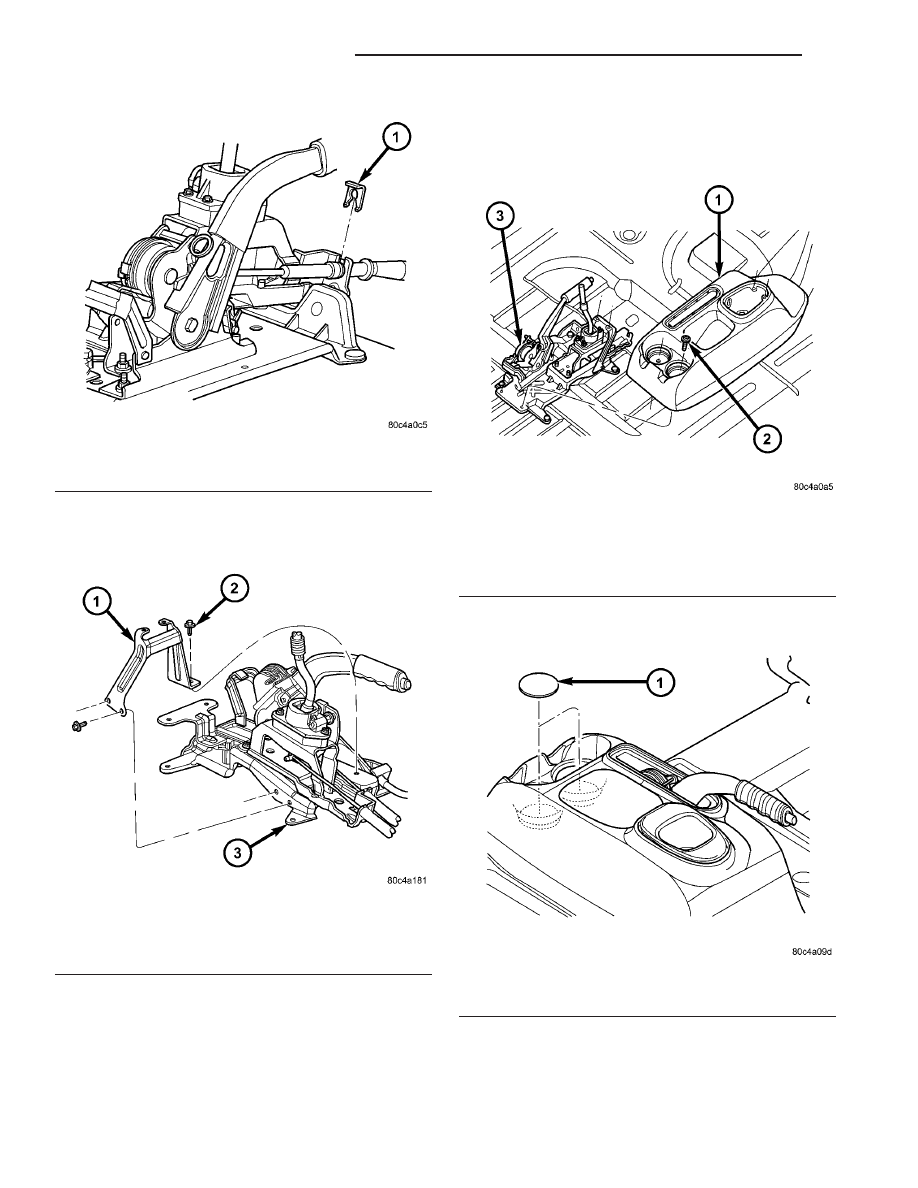

Fig. 188 Selector Cable Retainer Clip

1 - RETAINER CLIP

Fig. 189 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 190 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 191 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

21a - 90

T850 MANUAL TRANSAXLE

RG

GEARSHIFT CABLE - SELECTOR (Continued)

(14) Install gearshift boot to console (Fig. 192).

Secure with three (3) retainer clips.

(15) Install gearshift knob to gearshift lever (Fig.

193). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

(16) Connect battery negative cable.

GEARSHIFT KNOB

REMOVAL

(1) Separate gearshift boot from base of knob.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clockwise (Fig. 194).

INSTALLATION

(1) Install gearshift knob pattern

1

⁄

4

-turn clock-

wise, press down, and rotate

1

⁄

4

-turn counter clock-

wise (Fig. 194).

(2) Secure gearshift boot to base of knob.

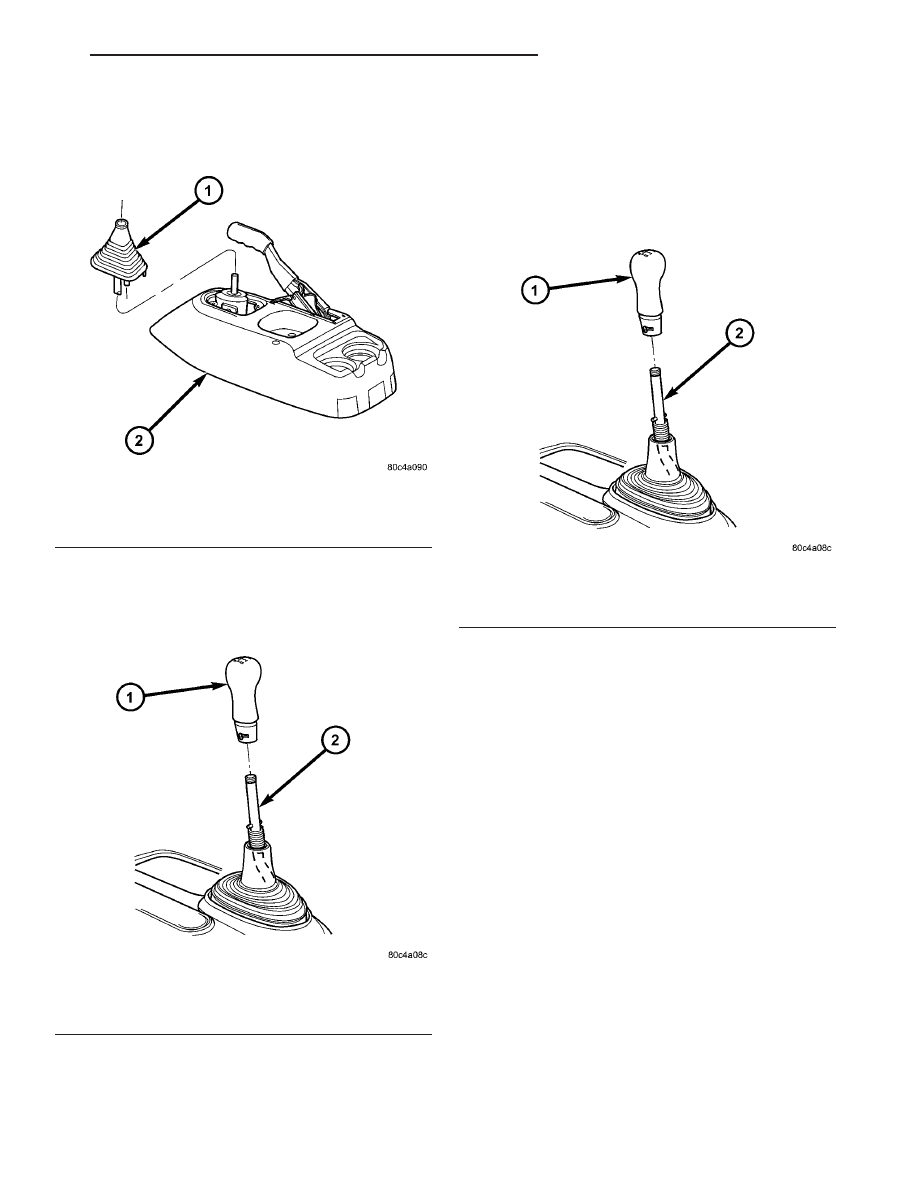

Fig. 192 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 193 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 194 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

RG

T850 MANUAL TRANSAXLE

21a - 91

GEARSHIFT CABLE - SELECTOR (Continued)

GEARSHIFT MECHANISM

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

turn clock-wise (Fig. 195).

(3) Remove gearshift boot from center console by

disengaging at three (3) retaining clips (Fig. 196).

(4) Apply park brake to allow park brake handle to

clear center console upon removal.

(5) Remove two (2) cupholder bottom plugs (Fig.

197).

(6) Remove four (4) center console-to-gearshift

mechanism screws. Remove console assembly (Fig.
198).

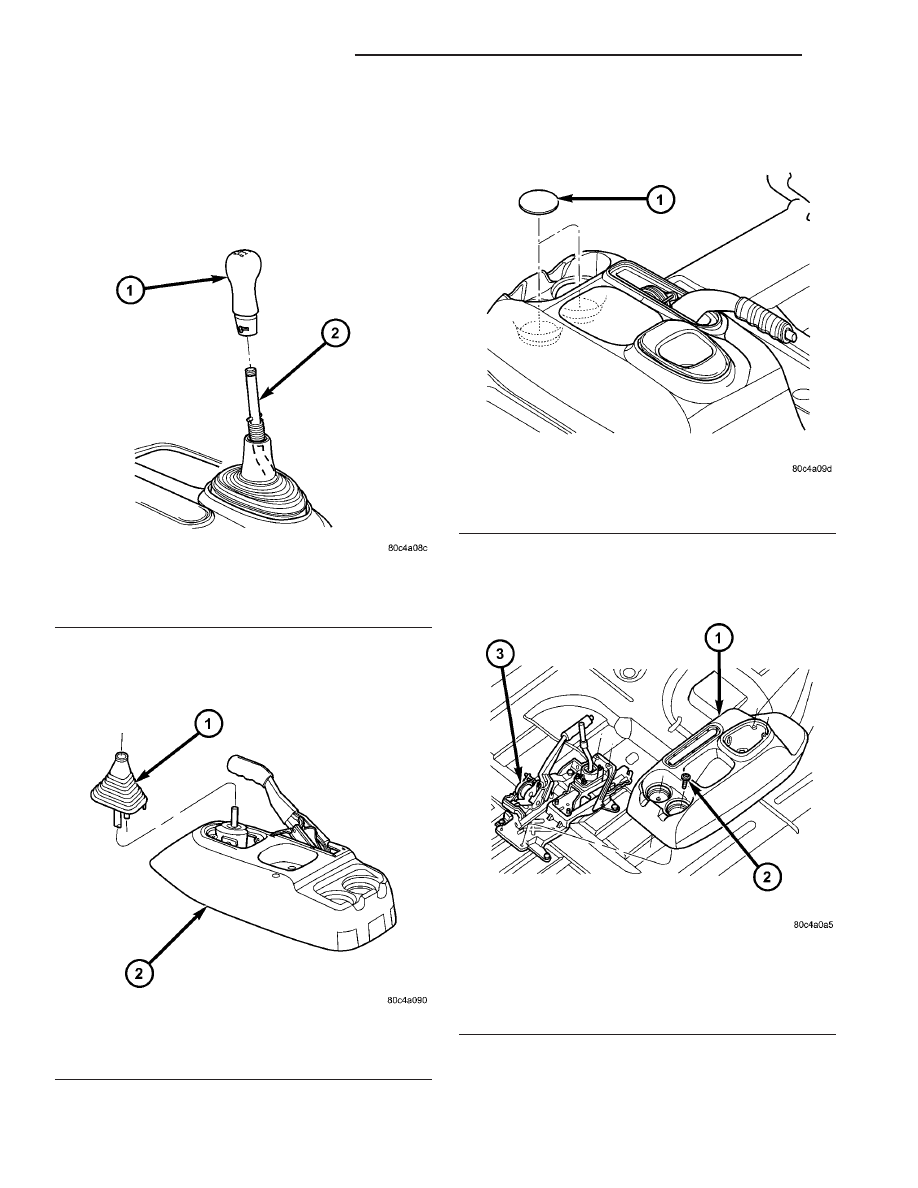

Fig. 195 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 196 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 197 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 198 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

21a - 92

T850 MANUAL TRANSAXLE

RG

(7) Remove center console support bracket (Fig.

199).

(8) Remove crossover cable retainer clip (Fig. 200).

(9) Remove crossover cable from gearshift mecha-

nism (Fig. 201).

(10) Remove selector cable retainer clip (Fig. 202).

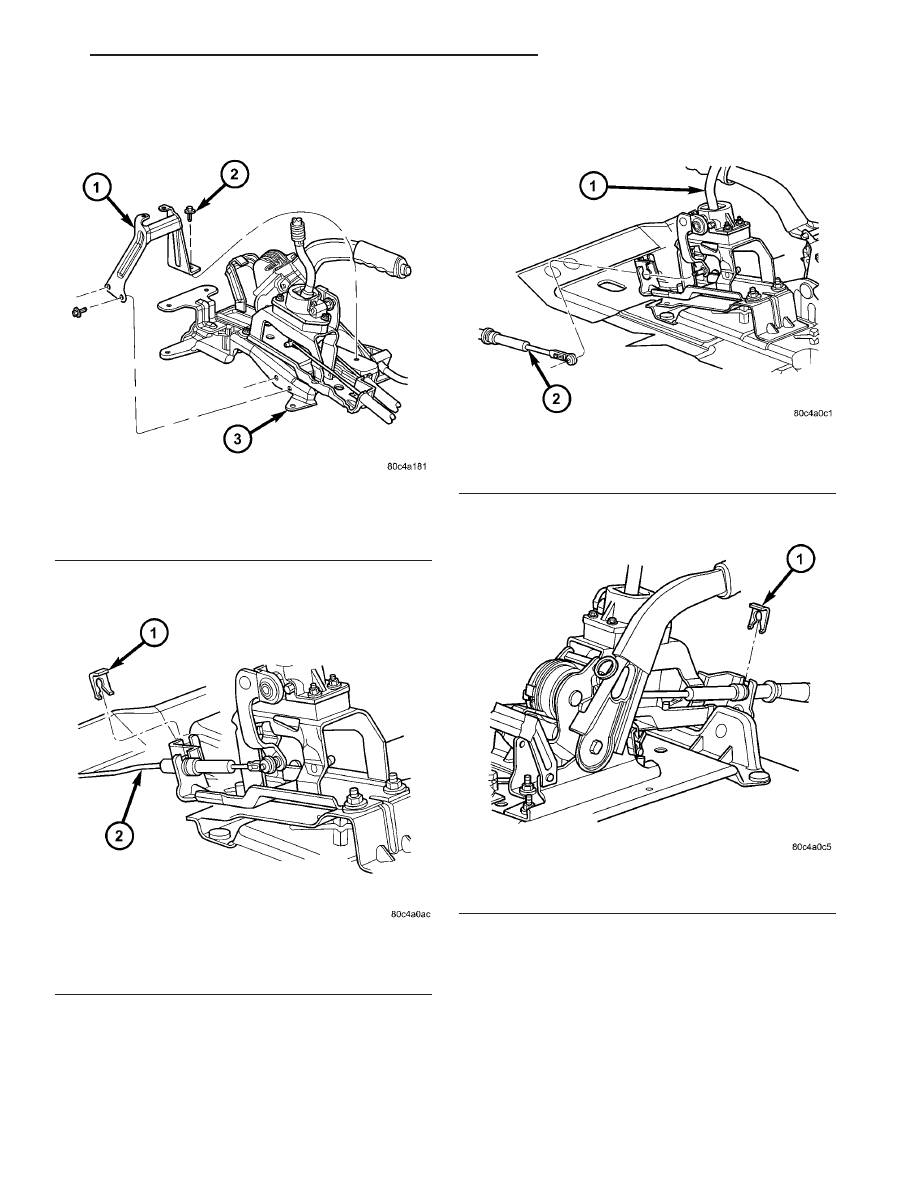

Fig. 199 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 200 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 201 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 202 Selector Cable Retainer Clip

1 - RETAINER CLIP

RG

T850 MANUAL TRANSAXLE

21a - 93

GEARSHIFT MECHANISM (Continued)
