ACCESSORY DRIVE

TABLE OF CONTENTS

page

page

ACCESSORY DRIVE

SPECIFICATIONS

ACCESSORY BELT TENSION

. . . . . . . . . . . . . 8

BELT TENSIONER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

IDLER PULLEY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

DRIVE BELTS

DESCRIPTION

ACCESSORY DRIVE BELT

. . . . . . . . . . . . . . . 9

POWER STEERING BELT

. . . . . . . . . . . . . . . . 9

OPERATION

ACCESSORY DRIVE BELT

. . . . . . . . . . . . . . 10

POWER STEERING BELT

. . . . . . . . . . . . . . . 10

DIAGNOSIS AND TESTING

ACCESSORY DRIVE BELT

. . . . . . . . . . . . . . 10

REMOVAL

ACCESSORY DRIVE BELT

. . . . . . . . . . . . . . 10

POWER STEERING BELT

. . . . . . . . . . . . . . . 10

INSTALLATION

ACCESSORY DRIVE BELT

. . . . . . . . . . . . . . 12

POWER STEERING BELT

. . . . . . . . . . . . . . . 12

ACCESSORY DRIVE

SPECIFICATIONS

ACCESSORY BELT TENSION

ACCESSORY DRIVE

BELT

GAUGE

2.5L/2.8L DIESEL ENGINE

A/C Compressor/

Generator

Dynamic Tensioner

Power Steering Belt

300 N (67 lbs.)

BELT TENSIONER

REMOVAL

WARNING:: BECAUSE OF HIGH SPRING TENSION,
DO NOT ATTEMPT TO DISASSEMBLE THE AUTO-
MATIC BELT TENSIONER. THE TENSIONER IS SER-
VICED AS AN ASSEMBLY.

(1) Remove the power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(2) Remove the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(3) Remove the belt tensioner retaining bolt and

remove tensioner (Fig. 1).

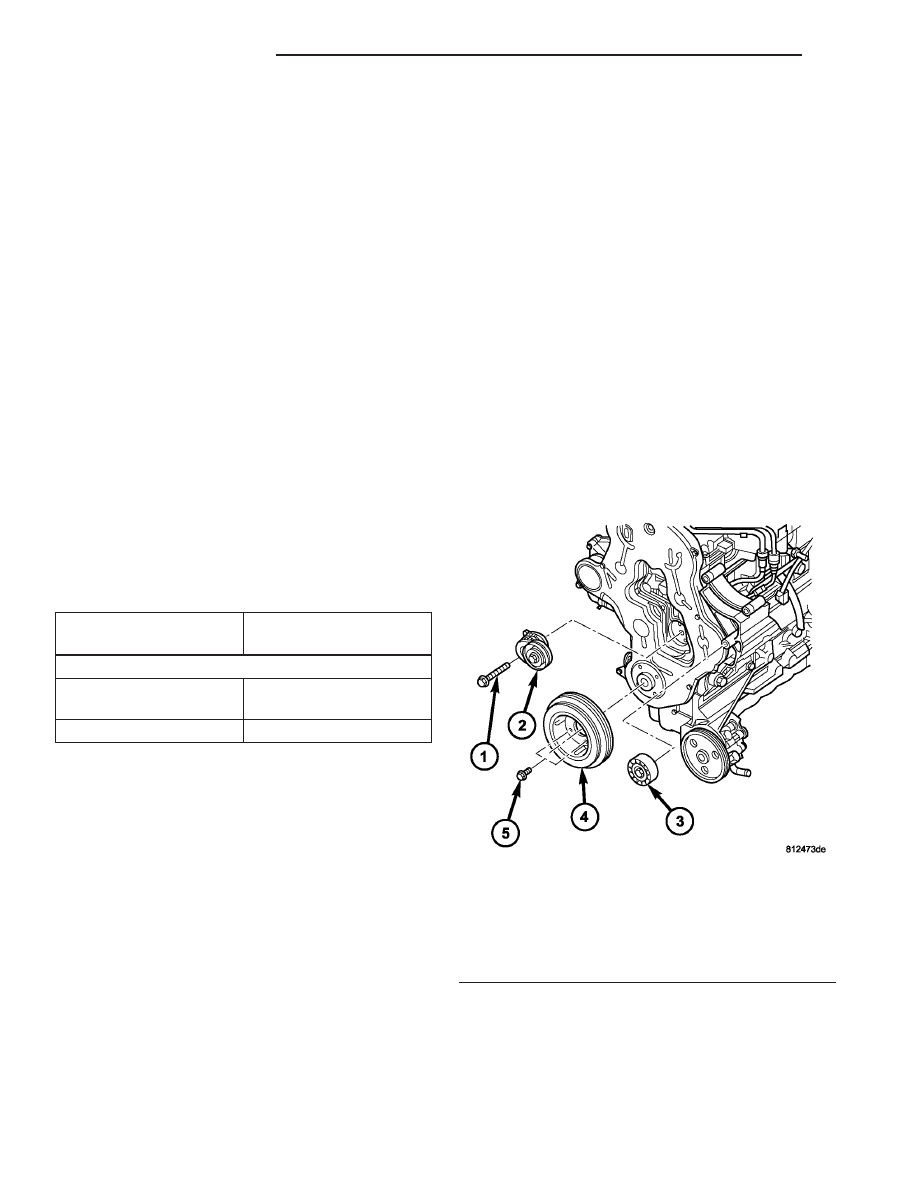

Fig. 1 VIBRATION DAMPER

1 - BELT TENSIONER RETAINING BOLT
2 - BELT TENSIONER
3 - IDLER PULLEY
4 - VIBRATION DAMPER/CRANKSHAFT PULLEY
5 - VIBRATION DAMPER/CRANKSHAFT PULLEY RETAINING
BOLTS

7a - 8

ACCESSORY DRIVE

RG

INSTALLATION

(1) Install belt tensioner and retaining bolt (Fig.

1). Torque bolt to 55 N·m (40ft. lbs.).

(2) Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(3) Install the power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

IDLER PULLEY

REMOVAL

(1) Remove the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

CAUTION: IDLER PULLEY RETAINING BOLT HAS
LEFT HAND THREAD

(2) Remove the idler pulley (Fig. 2).

INSTALLATION

(1) Install the idler pulley (Fig. 2). Torque retain-

ing bolt to 53 N·m (35 ft. lbs.).

(2) Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(3) Install the power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

DRIVE BELTS

DESCRIPTION

ACCESSORY DRIVE BELT

The accessory drive belt is a serpentine type belt

(Fig. 3). Satisfactory performance of these belts
depends on belt condition and proper belt tension.

POWER STEERING BELT

The power steering belt is a serpentine type belt

(Fig. 3). Satisfactory performance of this belt depends
on condition of the belt.

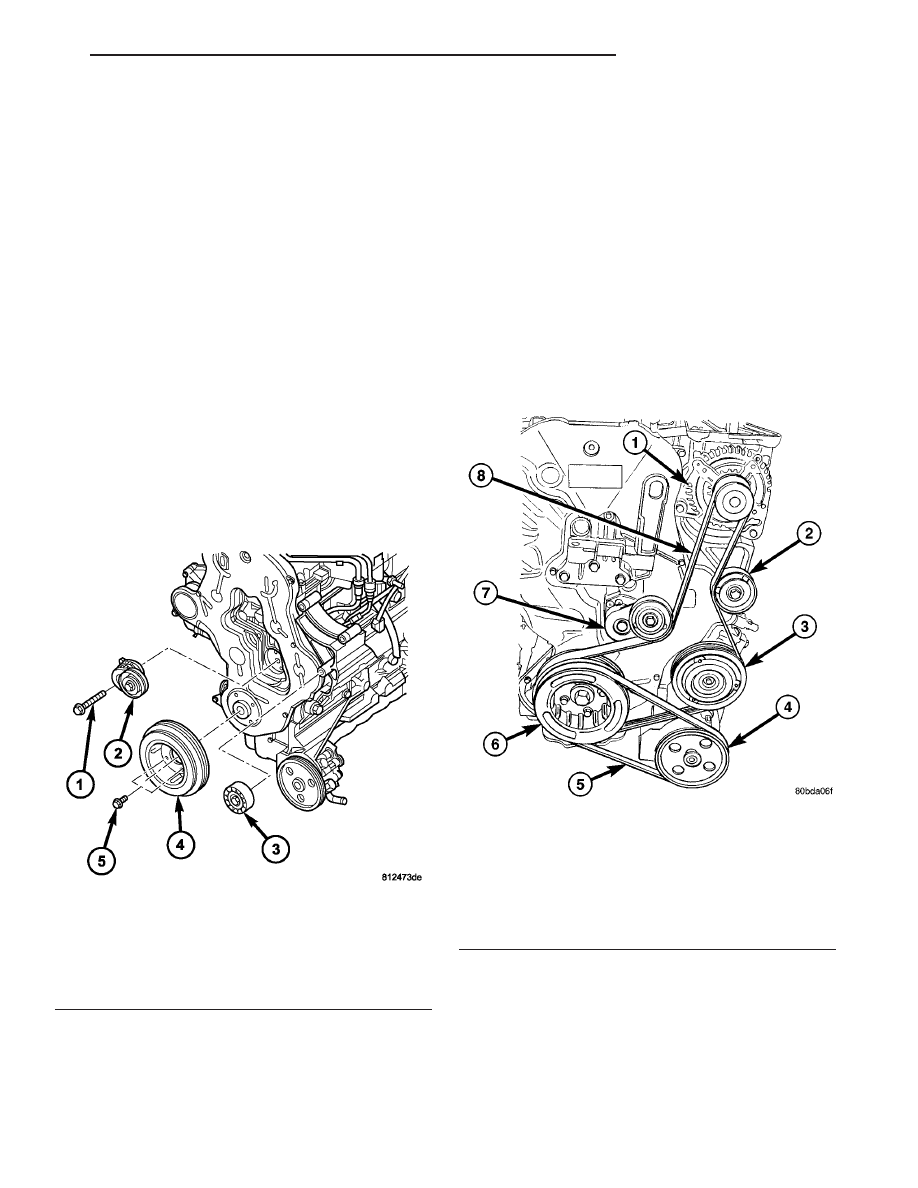

Fig. 2 VIBRATION DAMPER

1 - BELT TENSIONER RETAINING BOLT
2 - BELT TENSIONER
3 - IDLER PULLEY
4 - VIBRATION DAMPER/CRANKSHAFT PULLEY
5 - VIBRATION DAMPER/CRANKSHAFT PULLEY RETAINING
BOLTS

Fig. 3 ACCESSORY DRIVE BELT ROUTING

1 - GENERATOR
2 - IDLER PULLEY
3 - A/C COMPRESSOR CLUTCH
4 - POWER STEERING PUMP PULLEY
5 - POWER STEERING BELT
6 - CRANKSHAFT DAMPER/PULLEY
7 - BELT TENSIONER
8 - ACCESSORY DRIVE BELT

RG

ACCESSORY DRIVE

7a - 9

BELT TENSIONER (Continued)

OPERATION

ACCESSORY DRIVE BELT

The accessory drive belts form the link between

the engine crankshaft and the engine driven accesso-
ries.

POWER STEERING BELT

The power steering belt forms a link between the

engine crankshaft and the power steering pump.

DIAGNOSIS AND TESTING

ACCESSORY DRIVE BELT

CONDITION

POSSIBLE CAUSES

CORRECTIONS

INSUFFICIENT ACCESSORY

OUTPUT DUE TO BELT SLIPPAGE

1. Belt too loose

1. Replace belt (auto-tensioned
belts)

2. Faulty belt tensioner

2. Replace tensioner as necessary

3. Belt excessively glazed or worn

3. Replace belt

BELT SQUEAL WHEN

ACCELERATING ENGINE

1. Belts too loose

1. Check and replace belt tensioner
if necessary

2. Belt glazed

2. Replace belt

BELT SQUEAK AT IDLE

1. Belts too loose

1. Replace belt

2. Dirt or paint imbedded in belt or
pulley

2. Replace belt, clean pulley

3. Non-uniform belt

3. Replace belt

4. Misaligned pulleys

4. Align accessories

5. Non-uniform groove or eccentric
pulley

5. Replace pulley

BELT ROLLED OVER IN GROOVE

OR BELT JUMPS OFF

1. Broken cord in belt

1. Replace belt

2. Belt too loose, or too tight

2. Replace belt

3. Misaligned pulleys

3. Align accessories

4. Non-uniform groove or eccentric
pulley

4. Replace pulley

REMOVAL

ACCESSORY DRIVE BELT

(1) Remove the power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(2) Relieve tension on belt tensioner using a suit-

able wrench (Fig. 4) and lock tensioner with a drift
punch (Fig. 5).

(3) Remove the accessory drive belt.

POWER STEERING BELT

(1) Raise vehicle on hoist.
(2) Remove right front fender inner splash shield.
(3) Install power steering belt remover tool on

crankshaft damper (Fig. 6).

(4) Rotate engine clockwise to remove belt (Fig. 7).

7a - 10

ACCESSORY DRIVE

RG

DRIVE BELTS (Continued)

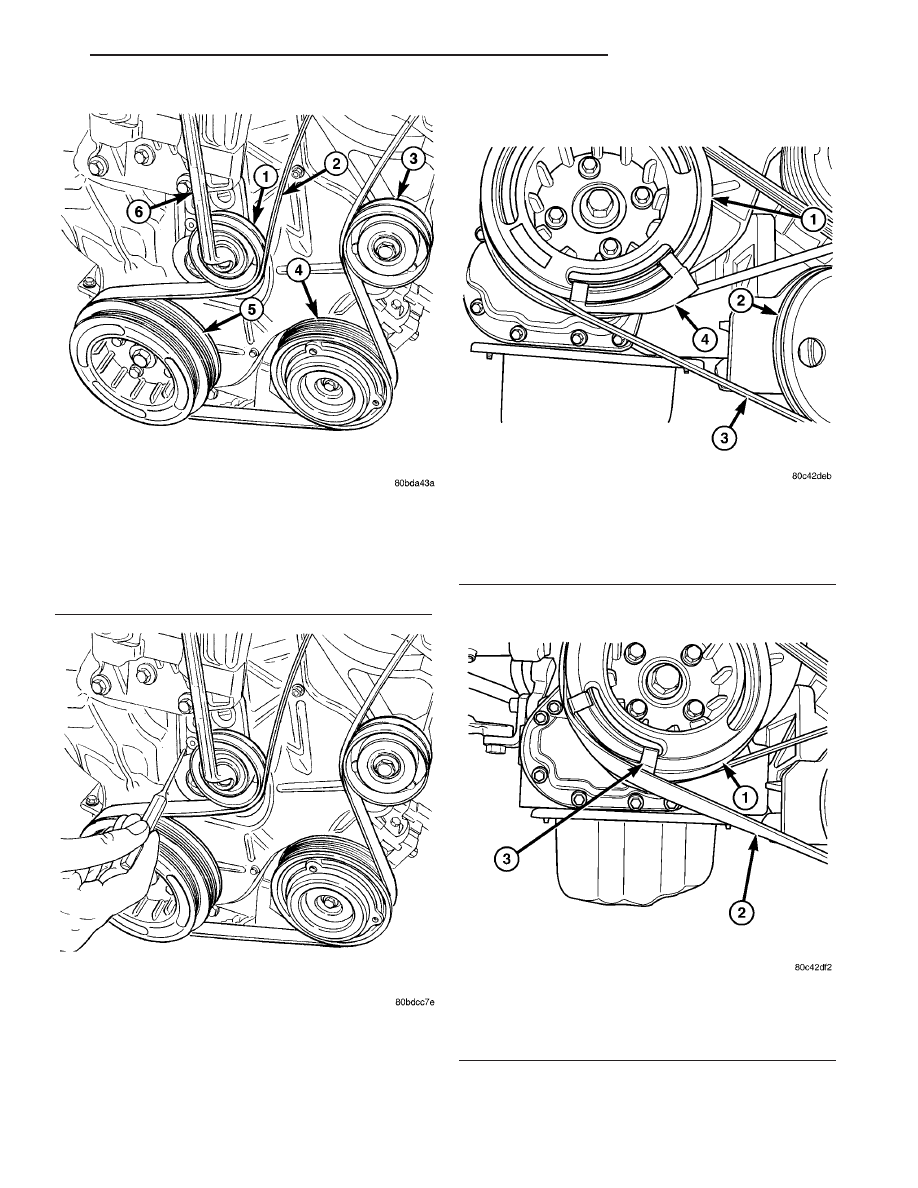

Fig. 4 ACCESSORY DRIVE BELT REMOVAL

1 - BELT TENSIONER
2 - ACCESSORY DRIVE BELT
3 - IDLER PULLEY
4 - A/C COMPRESSOR CLUTCH
5 - CRANKSHAFT DAMPER/PULLEY
6 - WRENCH

Fig. 5 LOCKING/UNLOCKING BELT TENSIONER

Fig. 6 POWER STEERING BELT REMOVAL TOOL

1 - VIBRATION DAMPER
2 - POWER STEERING PULLEY
3 - POWER STEERING BELT
4 - POWER STEERING BELT REMOVER

Fig. 7 POWER STEERING BELT REMOVAL

1 - VIBRATION DAMPER
2 - POWER STEERING BELT
3 - POPWER STEERING BELT REMOVER

RG

ACCESSORY DRIVE

7a - 11
