Chrysler RG Voyager. Manual - part 328





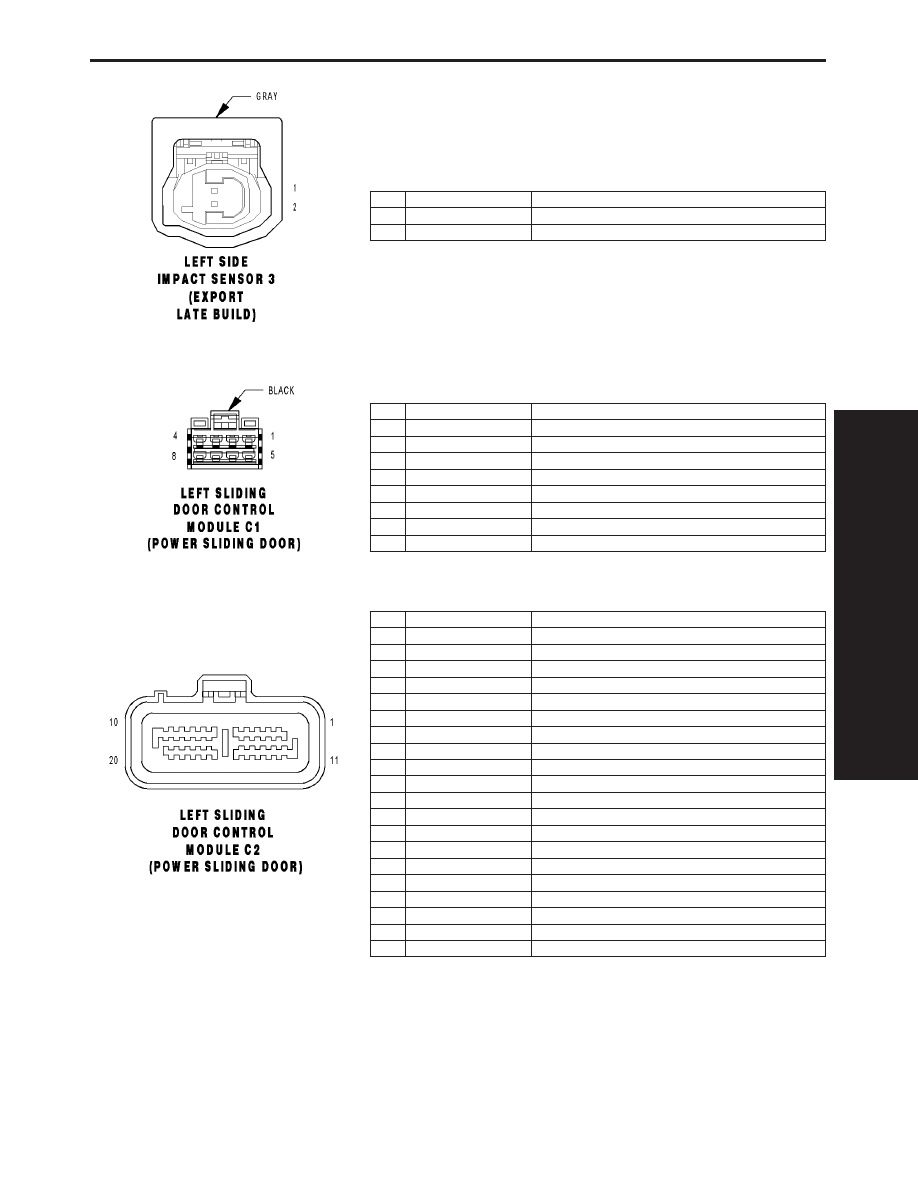

LEFT SIDE IMPACT SENSOR 3 (EXPORT LATE BUILD) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R23 20LB/YL

LEFT SIDE IMPACT SENSOR 3 GROUND

2

R21 20LB/WT

LEFT SIDE IMPACT SENSOR 3 SIGNAL

LEFT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z123 14BK/WT

GROUND

LEFT SLIDING DOOR CONTROL MODULE C2 (POWER SLIDING DOOR) - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Q71 20TN/VT

LEFT DOOR MOTOR HALL EFFECT SUPPLY

2

-

-

3

Q35 20OR/GY

LEFT DOOR LOCK SENSE

4

Q55 20OR/BR

LEFT DOOR IN/OUT HANDLE SWITCH SENSE

5

-

-

6

-

-

7

Q63 18OR/TN

LEFT DOOR MOTOR CLUTCH DRIVER

8

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

9

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

10

-

-

11

D25 20WT/VT

PCI BUS

12

G77 20TN/OR

LEFT SLIDING DOOR AJAR SWITCH SENSE

13

Q59 20OR/YL

LEFT PAWL SWITCH SENSE

14

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

15

Z25 20BK/TN

GROUND-DRIVER SIDE IDENTIFIER (LHD/RHD)

16

-

-

17

Q73 20TN/YL

LEFT DOOR MOTOR HALL EFFECT SIGNAL

18

-

-

19

G151 20VT/BR

LEFT SLIDING DOOR WAKE UP SIGNAL

20

Z25 20BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1281

CONNECTOR PINOUTS

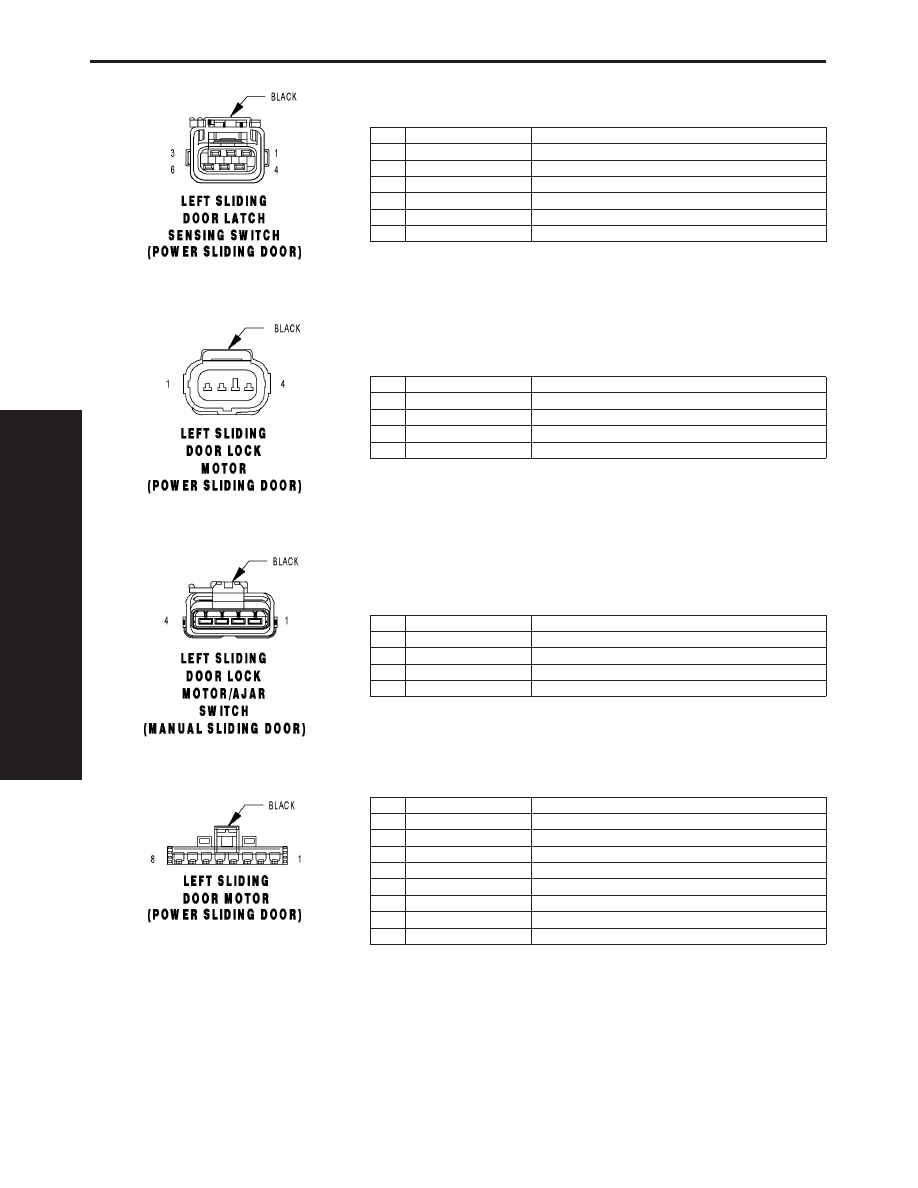

LEFT SLIDING DOOR LATCH SENSING SWITCH (POWER SLIDING DOOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z77 20BK/GY

GROUND

2

Q59 20OR/YL

LEFT PAWL SWITCH SENSE

3

G77 20TN/OR

LEFT SLIDING DOOR AJAR SWITCH SENSE

4

Z77 20BK/GY

GROUND

5

Q55 20OR/BR

LEFT DOOR IN/OUT HANDLE SWITCH SENSE

6

-

-

LEFT SLIDING DOOR LOCK MOTOR (POWER SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P5 20TN/OR

LEFT SLIDING DOOR UNLOCK DRIVER

2

P32 20TN/VT

LEFT SLIDING DOOR LOCK DRIVER

3

Q35 20OR/GY

LEFT DOOR LOCK SENSE

4

Z77 20BK/GY

GROUND

LEFT SLIDING DOOR LOCK MOTOR/AJAR SWITCH (MANUAL SLIDING DOOR) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P5 20BK/DB

LEFT SLIDING DOOR UNLOCK DRIVER

2

P32 20BK/TN

LEFT SLIDING DOOR LOCK DRIVER

3

G77 20BK/DG

LEFT SLIDING DOOR AJAR SWITCH SENSE

4

Z77 20BK

GROUND

LEFT SLIDING DOOR MOTOR (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q71 20TN/VT

LEFT DOOR MOTOR HALL EFFECT SUPPLY

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

Z163 18BK/TN

GROUND

5

Q63 18OR/TN

LEFT DOOR MOTOR CLUTCH DRIVER

6

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

7

Z33 20BK/TN

GROUND

8

Q73 20TN/YL

LEFT DOOR MOTOR HALL EFFECT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1282

CONNECTOR PINOUTS

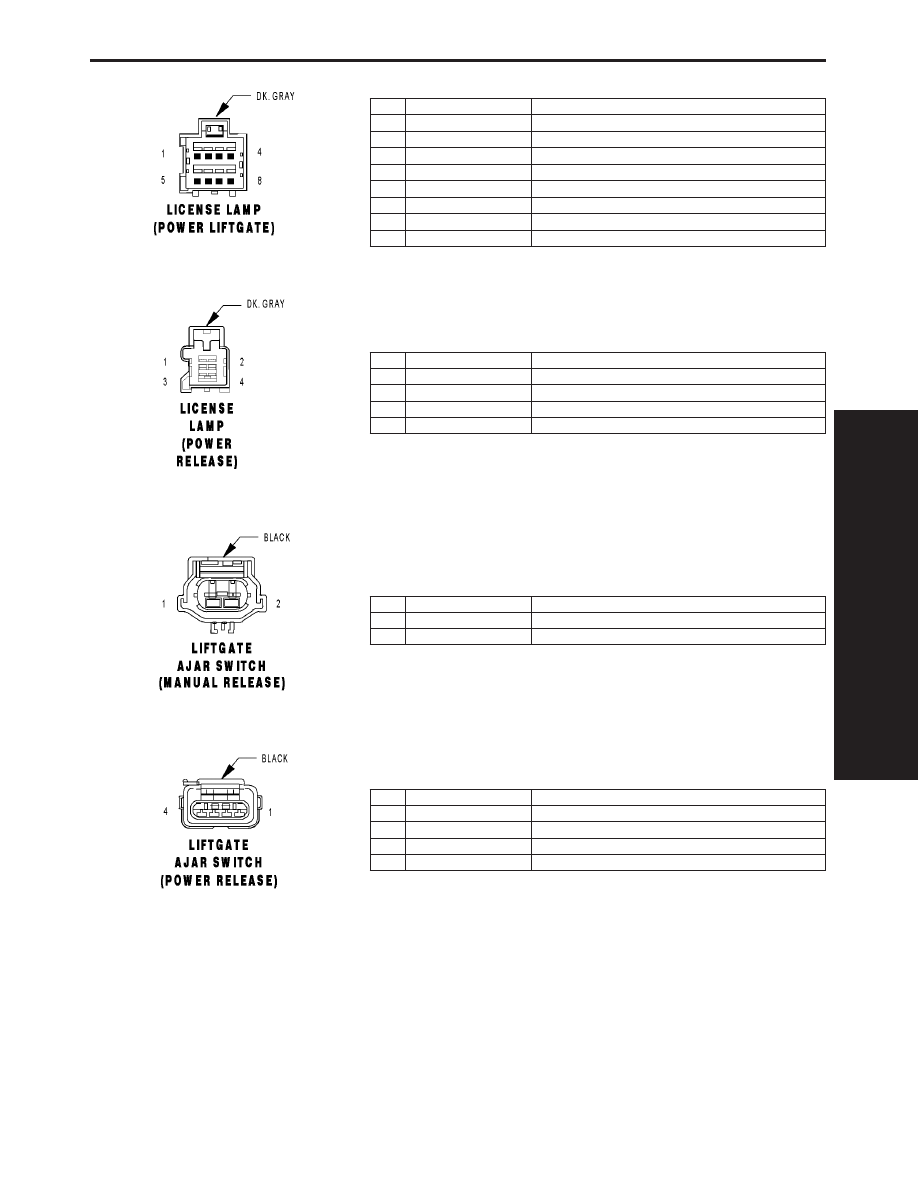

LICENSE LAMP (POWER LIFTGATE) - DK. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

2

Z367 20BK/BR

GROUND

3

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

4

Z430 20BK/LG

GROUND

5

Q94 20TN/LG

LIFTGATE CHIME DRIVER

6

Z294 20BK/LG

GROUND

7

G32 20VT/LB

LIFTGATE TEMPERATURE SENSOR SIGNAL

8

Z78 20BK/OR

GROUND

LICENSE LAMP (POWER RELEASE) - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

2

Z367 20BK/BR

GROUND

3

P30 20TN/DG

LIFTGATE HANDLE SWITCH SENSE

4

Z430 20BK/LG

GROUND

LIFTGATE AJAR SWITCH (MANUAL RELEASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

LIFTGATE AJAR SWITCH (POWER RELEASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

3

P31 20TN/YL

LIFTGATE RELEASE DRIVER

4

Z231 20BK/YL

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1283

CONNECTOR PINOUTS

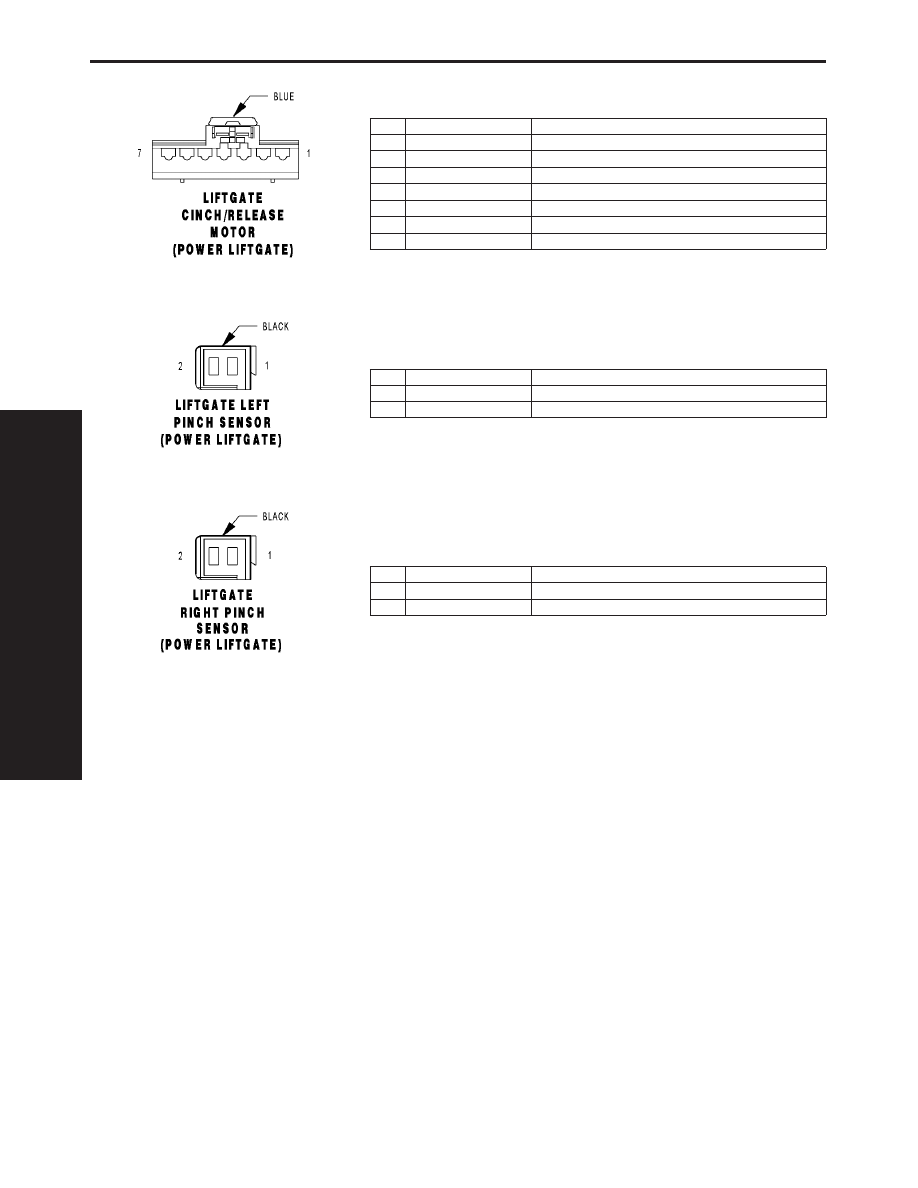

LIFTGATE CINCH/RELEASE MOTOR (POWER LIFTGATE) - BLUE 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

3

Q60 20OR/YL

LIFTGATE PAWL SWITCH SENSE

4

Z245 18BK/GY

GROUND

5

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

6

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

7

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

LIFTGATE LEFT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Q76 20OR/LB

PINCH SENSOR SIGNAL

LIFTGATE RIGHT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Z78 20BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1284

CONNECTOR PINOUTS
