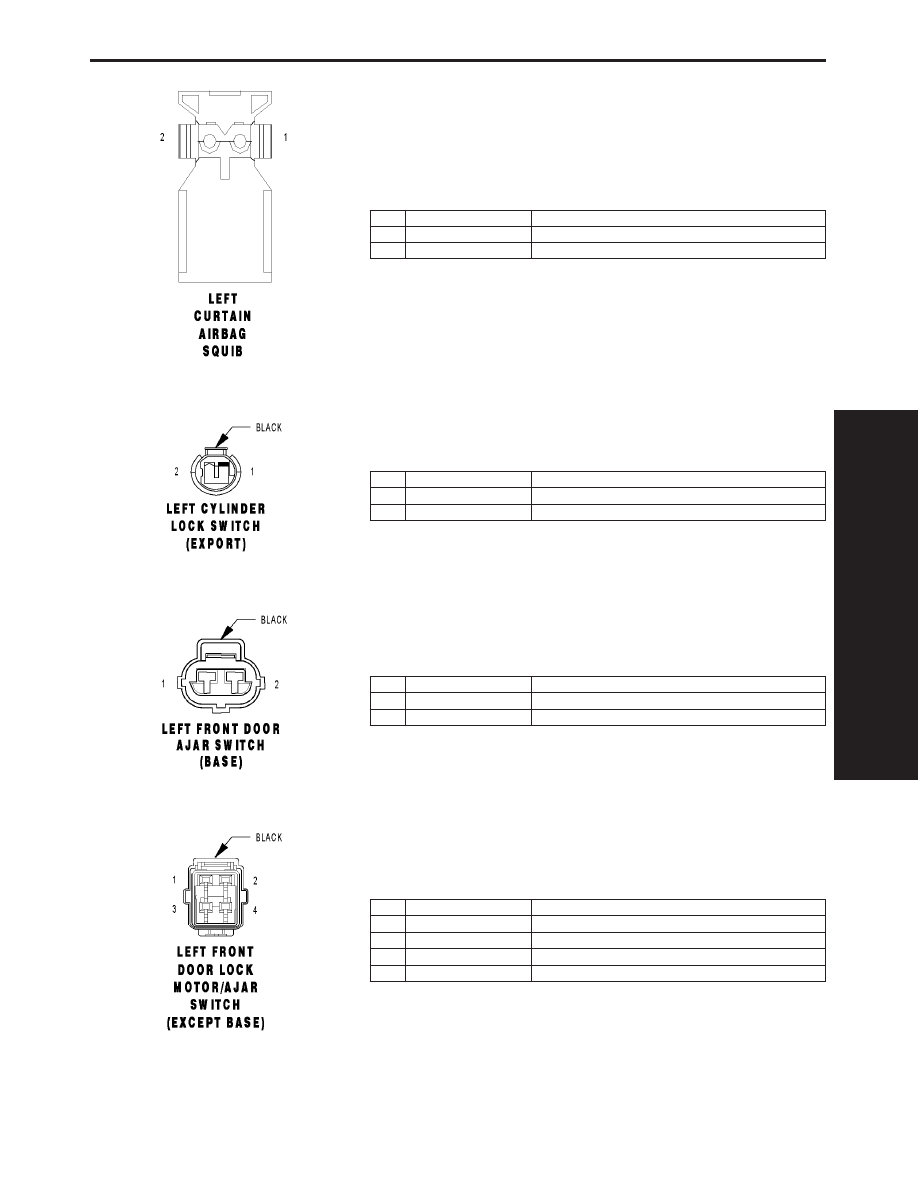

LEFT CURTAIN AIRBAG SQUIB - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/WT

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

LEFT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z463 20BK/LB

GROUND

2

G163 20VT/LB

LEFT CYLINDER LOCK SWITCH MUX

LEFT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

LEFT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

4

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1277

CONNECTOR PINOUTS

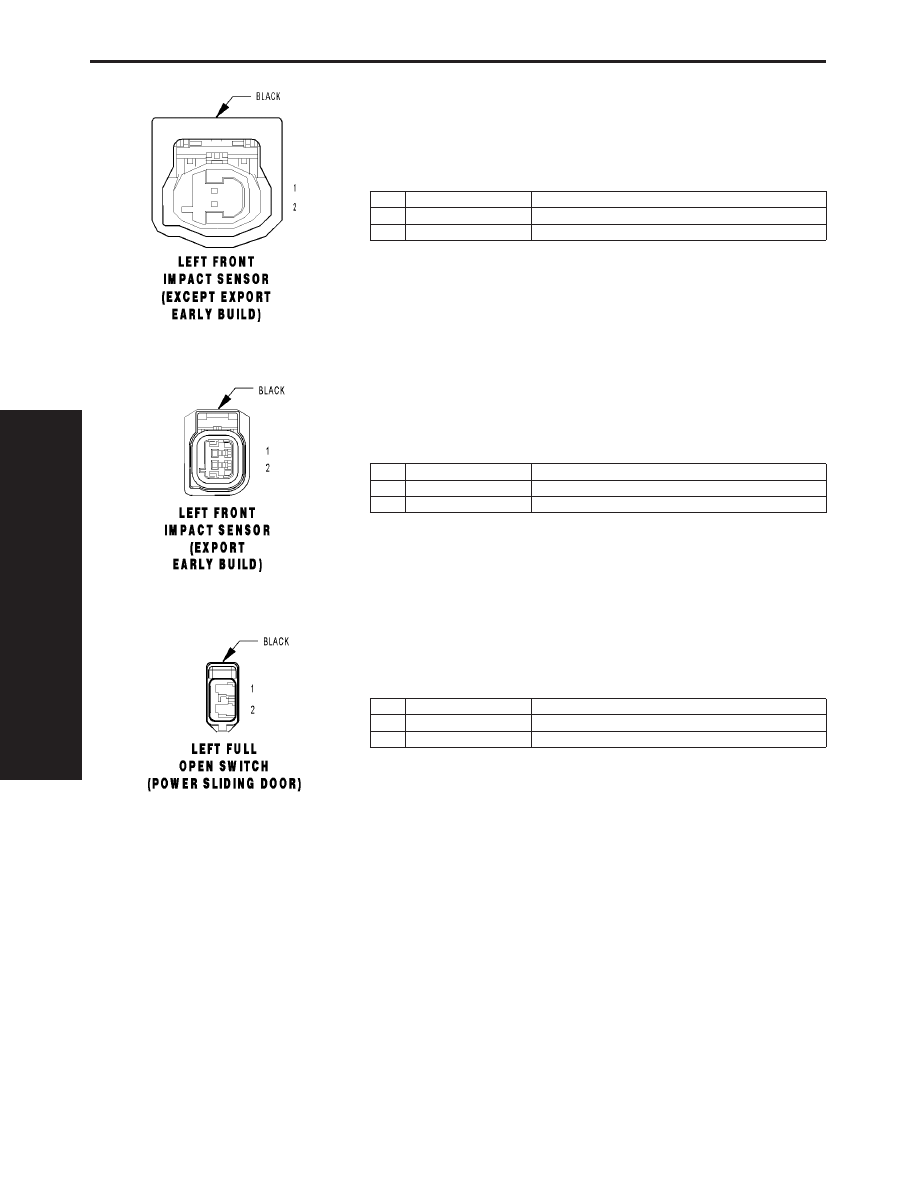

LEFT FRONT IMPACT SENSOR (EXCEPT EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

LEFT FRONT IMPACT SENSOR (EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

2

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

LEFT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

2

Z77 20BK/GY

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1278

CONNECTOR PINOUTS

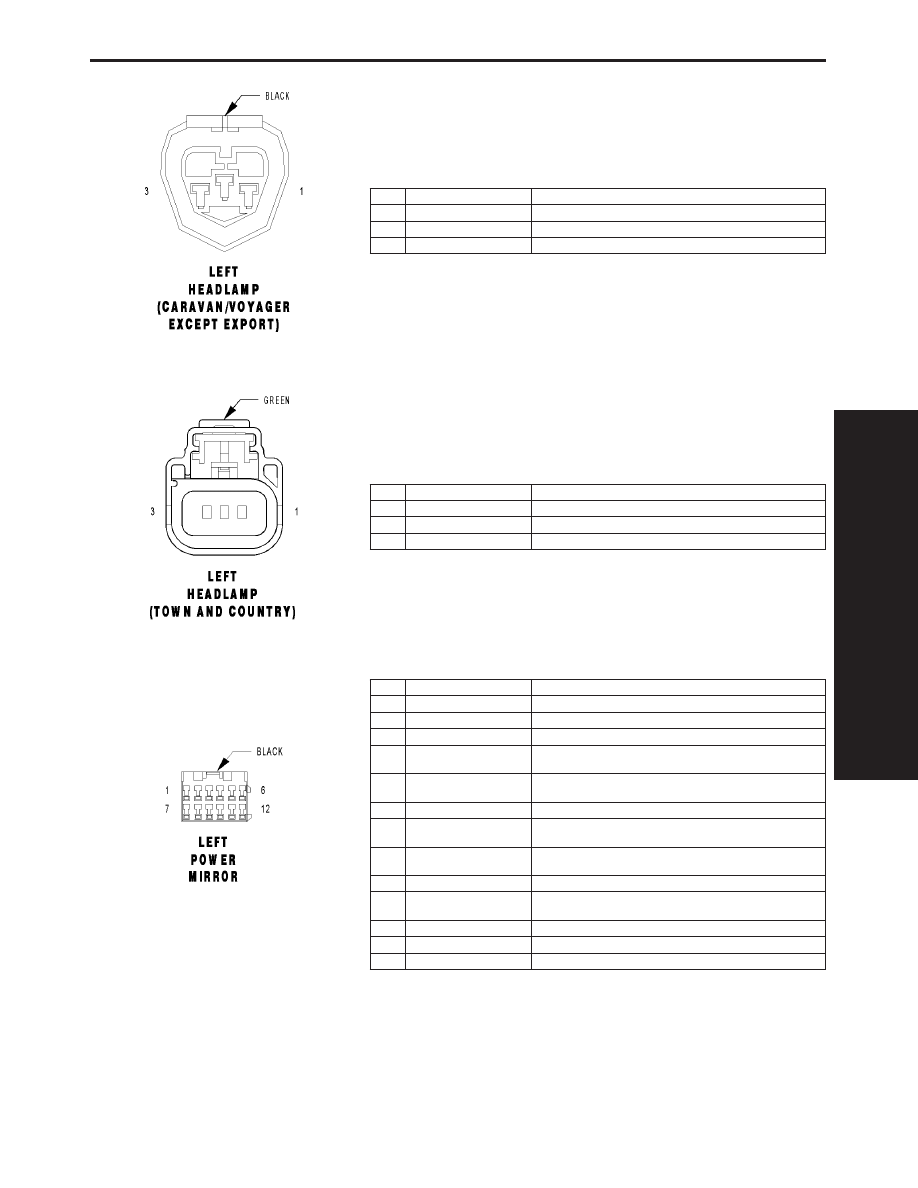

LEFT HEADLAMP (CARAVAN/VOYAGER EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

LEFT HEADLAMP (TOWN AND COUNTRY) - GREEN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

LEFT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

2

P112 22TN/OR (LUXURY)

MIRROR B(+)

3

P114 22TN/WT (LUXURY)

MIRROR B(-)

4

P65 20TN/VT (LHD MEM-
ORY)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

5

P69 20TN/WT (LHD MEM-
ORY)

LEFT MIRROR SENSOR GROUND

6

P64 20TN (LHD MEMORY)

LEFT MIRROR VERTICAL POSITION SIGNAL

7

P159 20TN/DG (LHD EX-
PORT)

DRIVER FOLDING MIRROR FOLD DRIVER

7

P160 20TN/LG (RHD EX-
PORT)

PASSENGER FOLDING MIRROR RELAY OUTPUT

8

Z215 22BK/LG

GROUND

9

C16 20DB/GY (HEATED
MIRRORS)

FUSED DEFOGGER RELAY OUTPUT

10

P73 20TN/YL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1279

CONNECTOR PINOUTS

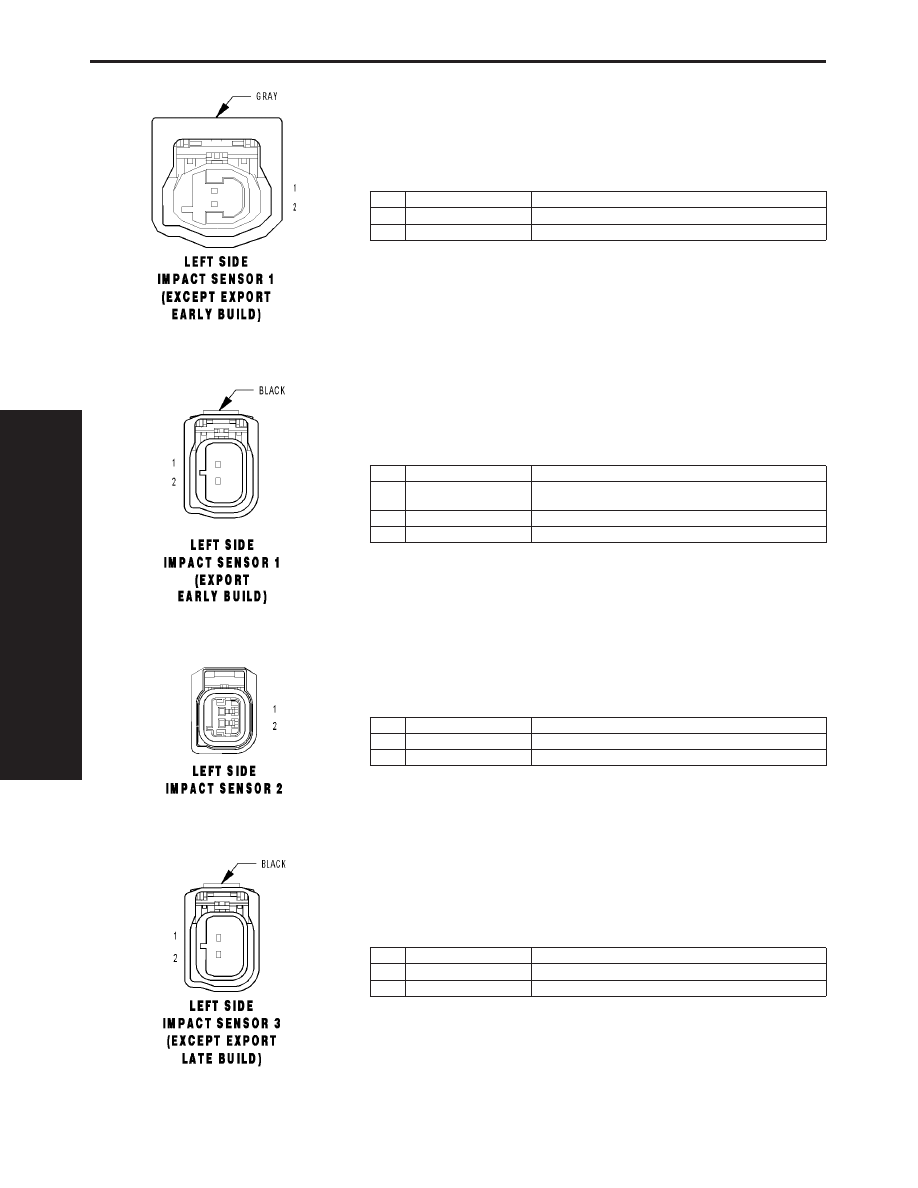

LEFT SIDE IMPACT SENSOR 1 (EXCEPT EXPORT EARLY BUILD) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20DB

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LB

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT SIDE IMPACT SENSOR 1 (EXPORT EARLY BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20DB (EXCEPT RHD
LWB)

LEFT SIDE IMPACT SENSOR 1 GROUND

1

R15 20LB (RHD LWB)

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LB

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT SIDE IMPACT SENSOR 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R19 18LG/WT

LEFT SIDE IMPACT SENSOR 2 GROUND

2

R17 18LG

LEFT SIDE IMPACT SENSOR 2 SIGNAL

LEFT SIDE IMPACT SENSOR 3 (EXCEPT EXPORT LATE BUILD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R23 20LB/YL

LEFT SIDE IMPACT SENSOR 3 GROUND

2

R21 20LB/WT

LEFT SIDE IMPACT SENSOR 3 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1280

CONNECTOR PINOUTS
