Chrysler RG Voyager. Manual - part 324





ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

50

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

51

-

-

52

K121 20DB

BOOST PRESSURE SENSOR GROUND

53

-

-

54

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

55

N7 20DB/OR

VEHICLE SPEED SENSOR SIGNAL

56

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

57

T10 20DG/LG (EATX)

TORQUE MANAGEMENT REQUEST SENSE

58

-

-

59

-

-

60

K9 20LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

61

K51 20BR/WT

ECM/PCM RELAY CONTROL

62

-

-

63

D21 20WT/DG

SCI TRANSMIT (ECM)

64

K151 20WT

LOW IDLE POSITION SWITCH SENSE

65

-

-

66

K936 20BR/YL

ENGINE OIL PRESSURE SENSOR GROUND

67

-

-

68

-

-

69

C13 20LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

70

N210 20DB/DG

LOW SPEED RADIATOR FAN RELAY CONTROL

71

-

-

72

N21 20DB/TN

LIFT PUMP RELAY CONTROL

73

-

-

74

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

75

-

-

76

-

-

77

K152 20DB/WT

GLOW PLUG RELAY CONTROL

78

N122 20DB/YL

HIGH SPEED RADIATOR FAN DUAL RELAY CONTROL

79

-

-

80

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

81

K87 20BR

FUEL PRESSURE SOLENOID CONTROL

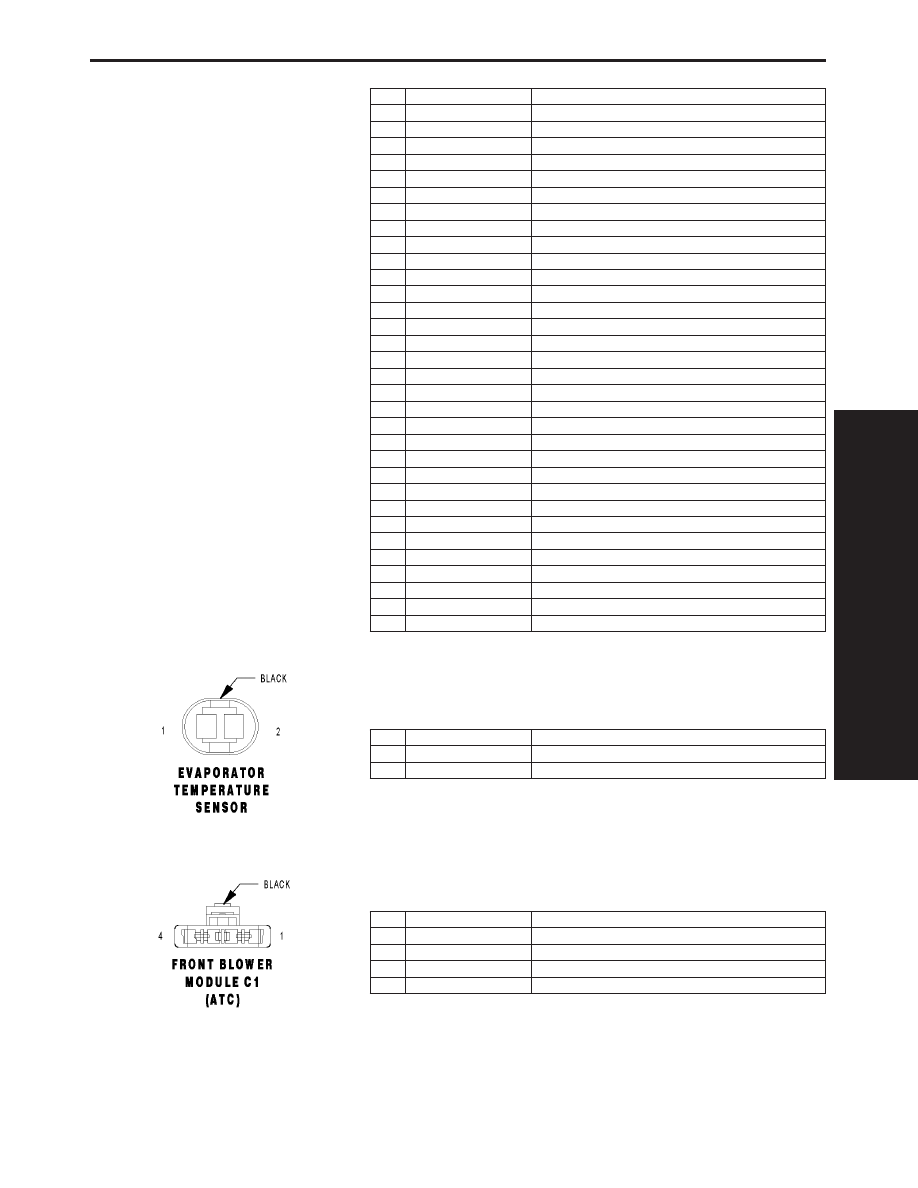

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

FRONT BLOWER MODULE C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z134 12BK/OR

GROUND

3

C56 20DB/LB

BLOWER MOTOR CONTROL

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1265

CONNECTOR PINOUTS

FRONT BLOWER MODULE C2 (ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DB (EXCEPT EX-
PORT)

HIGH SPEED BLOWER MOTOR

1

C7 12DG (EXPORT)

HIGH SPEED BLOWER MOTOR

2

C70 12DB/YL (EXCEPT
EXPORT)

BLOWER MOTOR DRIVER

2

C70 12BK (EXPORT)

BLOWER MOTOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1266

CONNECTOR PINOUTS

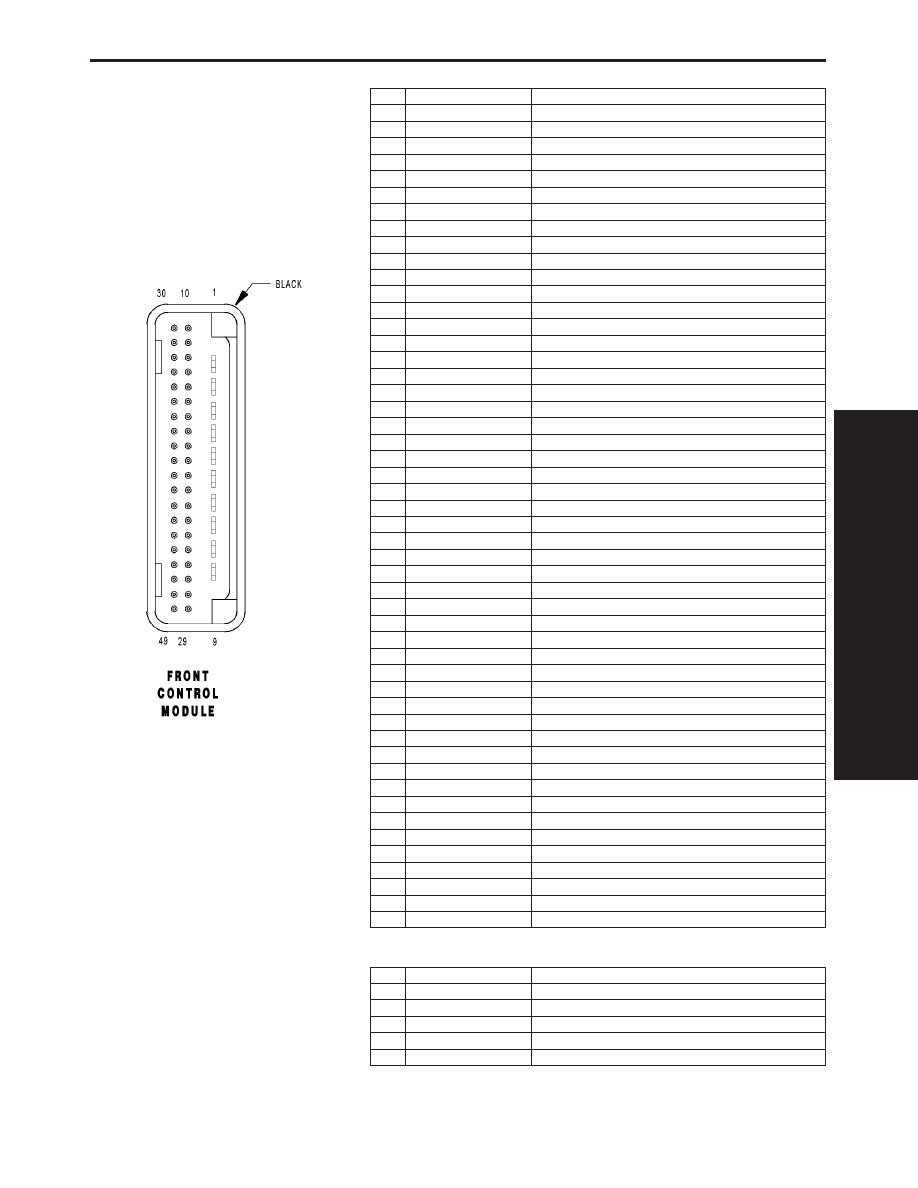

FRONT CONTROL MODULE - BLACK 49 WAY

CAV

CIRCUIT

FUNCTION

1

A1

B(+)

2

A1

B(+)

3

L43

LEFT LOW BEAM DRIVER

4

L34

RIGHT HIGH BEAM DRIVER

5

L33

LEFT HIGH BEAM DRIVER

6

L44

RIGHT LOW BEAM DRIVER

7

-

-

8

Z117, Z118, Z343, Z344

GROUND

9

A1

B(+)

10

FCM 10

HORN RELAY CONTROL

11

-

-

12

P201 (EXCEPT EXPORT)

ADJUSTABLE PEDALS RELAY CONTROL

13

FCM 13

PARK LAMP RELAY CONTROL

14

FCM 14

FRONT WIPER ON/OFF RELAY CONTROL

15

C41 (DIESEL)

CABIN HEATER ASSIST CONTROL

16

W7

FRONT WIPER PARK SWITCH SENSE

17

X3

HORN SWITCH SENSE

18

W1

WASHER FLUID LEVEL SWITCH SENSE

19

FCM 19

FUSED IGNITION SWITCH OUTPUT (START)

20

FCM 20

FUSED (+)

21

L78

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

22

D25

PCI BUS

23

G931 (DIESEL)

AMBIENT TEMPERATURE SENSOR RETURN

24

-

-

25

G31 (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

26

L13 (EXPORT)

HEADLAMP ADJUST SIGNAL

27

F1, F2

FCM OUTPUT (UNLOCK-RUN-START)

28

-

-

29

F100

ORC RUN ONLY DRIVER

30

FCM 30

FRONT/REAR BLOWER MOTOR RELAY CONTROL

31

FCM 31

DEFOGGER RELAY CONTROL

32

FCM 32 (EXPORT)

HEADLAMP WASHER RELAY CONTROL

33

FCM 33

FRONT FOG LAMP RELAY CONTROL

34

FCM 34

FRONT WIPER HIGH/LOW RELAY CONTROL

35

FCM 35

ACCESSORY RELAY CONTROL (RUN-ACC)

36

B20

BRAKE FLUID LEVEL SWITCH SENSE

37

F20

FUSED IGNITION SWITCH OUTPUT (RUN-START)

38

A1

B(+) (WHEN IPM C5 CPA IS NOT ENGAGED)

39

T2 (MTX)

TRS REVERSE SENSE

40

-

-

41

L77

FUSED PARK LAMP RELAY OUTPUT (LEFT)

42

D123

FLASH PROGRAM ENABLE

43

Z116

GROUND

44

L50 (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

44

L50 (GAS)

BRAKE LAMP SWITCH OUTPUT

45

W10

FRONT WASHER PUMP MOTOR CONTROL

46

W20

REAR WASHER PUMP MOTOR CONTROL

47

K32

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

48

F201

ORC RUN-START DRIVER

49

-

-

FRONT FOG LAMP RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

FCM 33

FRONT FOG LAMP RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

INTERNAL

FRONT FOG LAMP RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1267

CONNECTOR PINOUTS

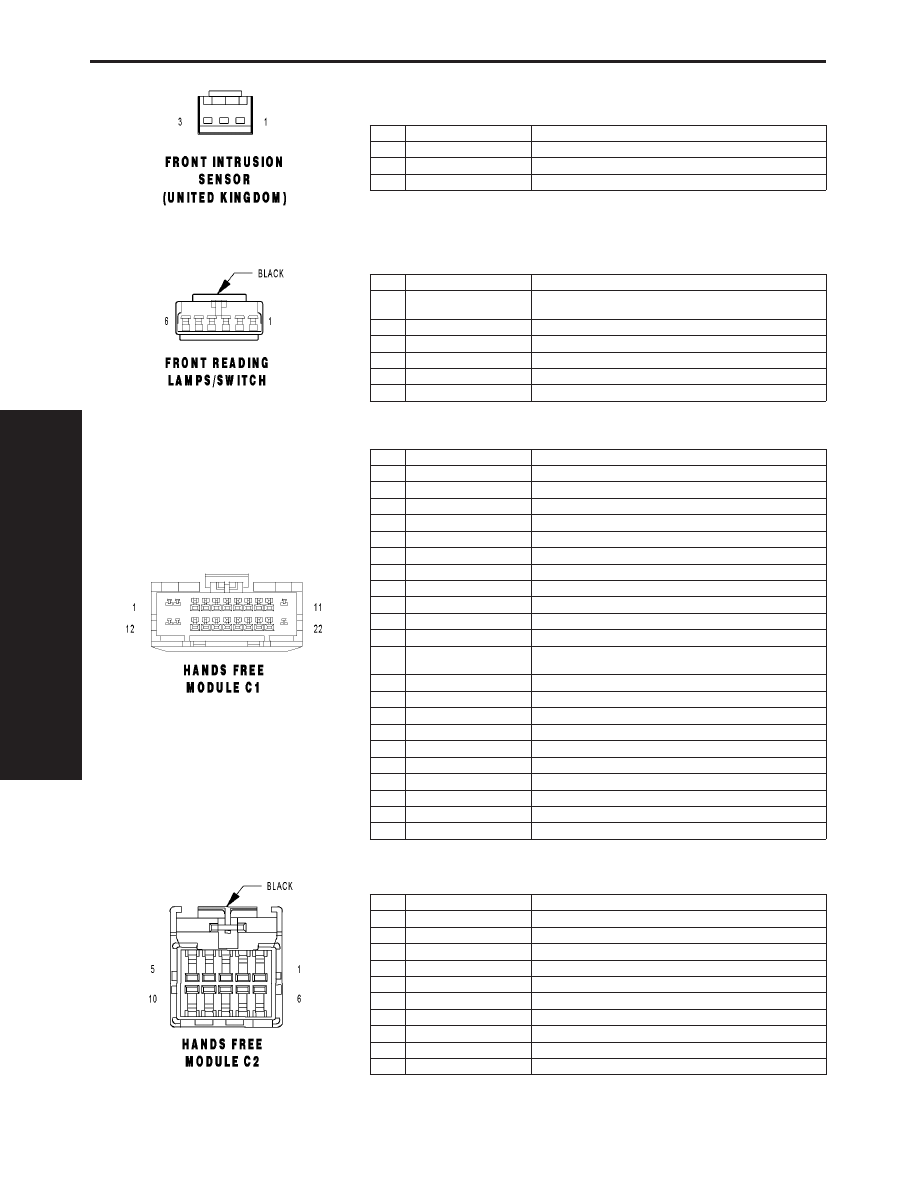

FRONT INTRUSION SENSOR (UNITED KINGDOM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

2

-

-

3

G946 20LG/VT

SENSOR GROUND

FRONT READING LAMPS/SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

E15 20OR/DB (EXCEPT
BASE)

ASH/RECEIVER LAMP FEED

2

Z137 20BK/LB

GROUND

3

-

-

4

M27 20YL/LB

READING LAMPS DRIVER

5

M21 20YL/BR

COURTESY LAMPS DRIVER

6

-

-

HANDS FREE MODULE C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

-

-

5

X722 20BK/LB

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

L1 20BK/WT (AUTOMATIC
DAY/NIGHT MIRROR)

BACK-UP LAMP FEED

13

-

-

14

-

-

15

X730 20BK/VT

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20BK/GY

MICROPHONE 1 IN (+)

17

X792 20BK/WT

MICROPHONE IN (-)

18

-

-

19

-

-

20

X793 20DB

IGNITION RUN/ACC SIGNAL

21

X835 20BK

SENSOR GROUND

22

Z530 18GY/BK (LUXURY)

GROUND

HANDS FREE MODULE C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

2

D25 20WT/VT

PCI BUS

3

-

-

4

X795 22GY/OR

AUDIO GROUND

5

X704 22GY/WT

RIGHT AUDIO OUTPUT

6

X160 20GY/YL

FUSED B(+)

7

E14 22OR/TN

PANEL LAMPS DRIVER

8

-

-

9

Z141 20BK/TN

GROUND

10

X703 22DG/WT

LEFT AUDIO OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1268

CONNECTOR PINOUTS
